Shaman101

Только что заметил.

Картина бедствий такова: При включенном димере можно включить на 100% каждый из 4-х каналов этой синей кнопочкой, можно даже управлять преднакалом через меню маленькими чёрными кнопочками. Это, конечно, хорошо. Однако дальше начинается странное: Когда подключаем кабель DMX, на экране начинает мигать точка, сигнализирующая о наличии DMX-сигнала, однако сам сигнал, похоже, устройство не распознаёт.

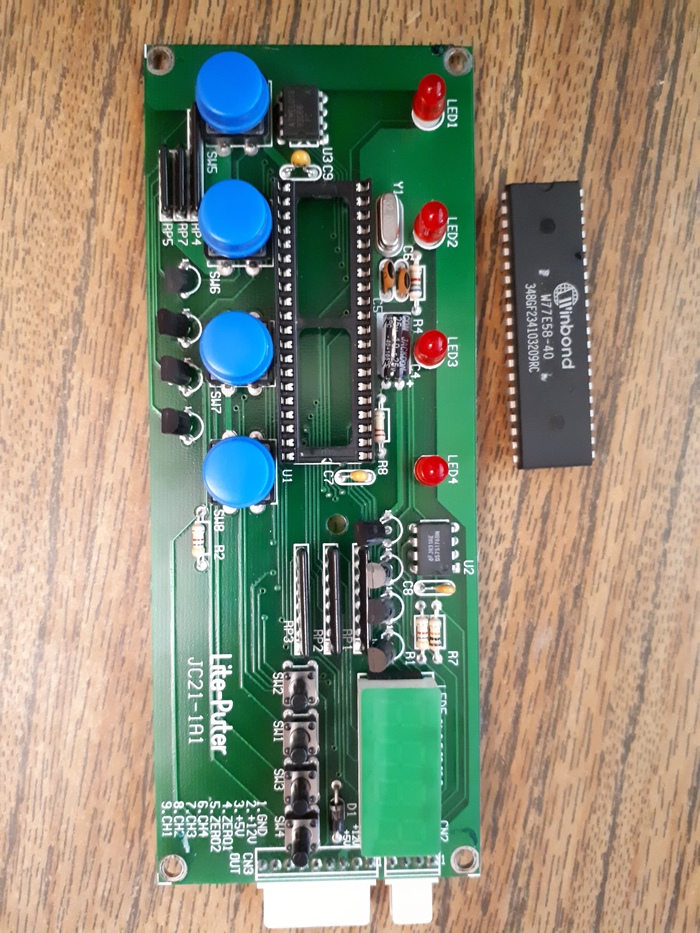

Вот фото логики:

Уровень знаний в электронике следующий: отличаю элементы друг от друга по внешнему виду, понимаю, как это примерно работает, на уровне ликбеза понимаю в МК. Но зато сам паять могу, тем более, что тут нет совсем уж мелких элементов.

Вот ссылки на мануалы к прибору на всякий случай: https://www.yumpu.com/en/document/view/10320041/dx-401a-dx-4...

http://www.maecks.at/downld/pdf/dx402.pdf

Вот даташит на контроллер: http://www.keil.com/dd/docs/datashts/winbond/w77e58.pdf

UPD: микросхема рядом с контроллером, если верить Гуглу, EEPROM. Микросхему между контроллером и дисплеем распознать не удалось.

Upd: Вот фото самой платы диммера
