Зиплайн длиной 420м. Как это было⁠⁠

Мы занимаемся производством и монтажом высотных аттракционов.

2 года назад к нам обратился заказчик, с техническим заданием по возведению скоростного спуска на ролике, в простанародии троллей или зиплайн.

Зип-лайн — спуск с использованием сил гравитации по стальному канату с отрывом от земли, по воздуху, с помощью специального устройства, использующего блоки(Википедия)

После получения первичных данных по местности, был разработан предварительный проект-макет стартовой и финишной башен, просчитана общая геометрия зиплайна с учетом естесственного и искусственного перепада высот.

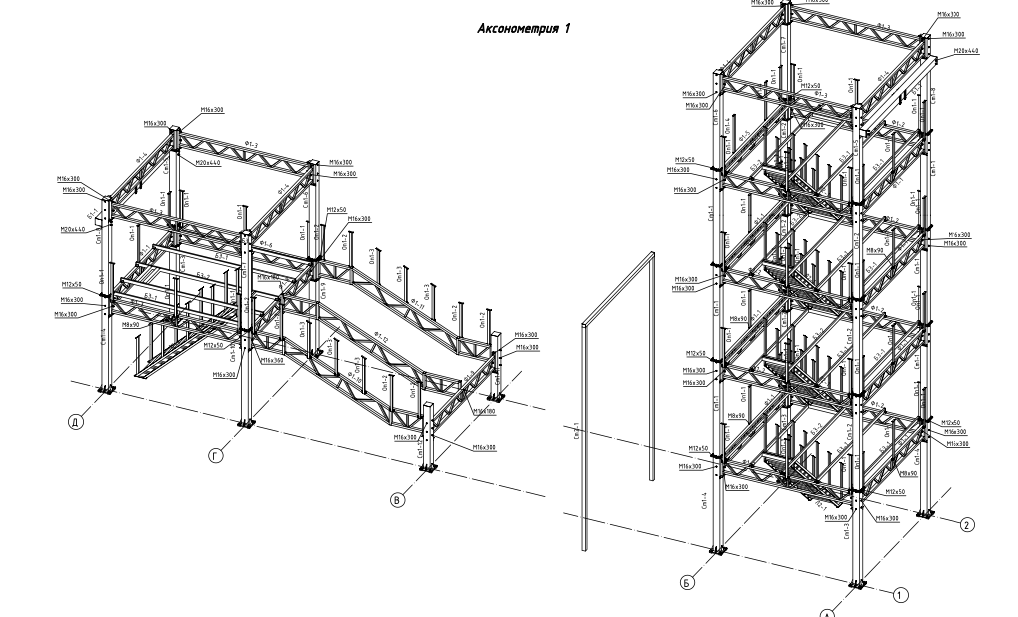

После ряда согласований и переделок, вышло примерно следующее:

В проекте использовалась Стартовая башня из металлокаркаса высотой 15м.

Финишная с приемной площадкой высотой 6м. и магнитной тормозной системой (да есть специальные системы для таких объектов, сертифицированные, производства США) для нее был спроектировано отдельный каркас.

Проектная скорость была около 40-50 км /час, а к концу трассы падает до 10км/час.

Такие устройства могут безопасно оттормаживать летящего со скоростью до 70км/час.

Дальше была большая работа по проектированию и просчету сечений, нагрузок, предельно допустимых отклонений, ветровых и прочих.

Лира САПР сказала все ок, и выдала нам зеленый свет:

Фундаментом были сразу выбраны винтовые сваи, дабы не возиться с тоннами кубаметров бетона среди цветущих газонов вокруг. И на практике это оказалось апсолютно верным решением! Винтовые сваи не только удобны в монтаже, но и практичны при неровных поверхностях.

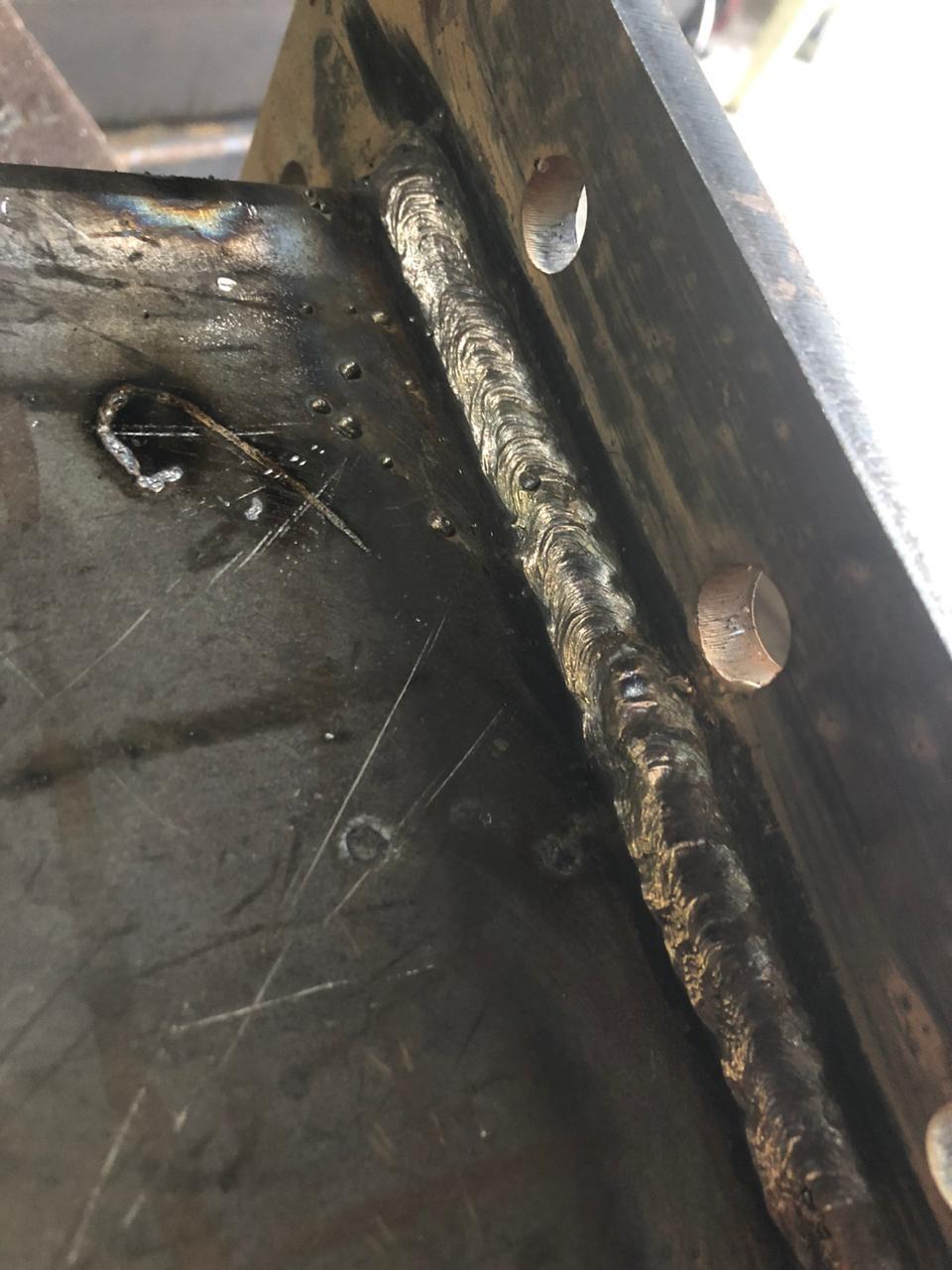

Дальше был долгий процесс по переработки 20 тонн металла, где на ним извращались самые отъявленые металлисты, резали, сверлили6 варили. Обычный день для брутальных мужиков!

Все готово к грунтовке и покраске.

Если вам интересны такие истории, у меня их есть много)

Дальше будет вторая часть, как происходил монтаж, и с какими трудностями мы столкнулись.

Но забегая вперед, хочу сказать что все получилось в лучшем виде, и вот она первая красотка высотой с 5-ти этажный дом)
