Занимательная рентгенография

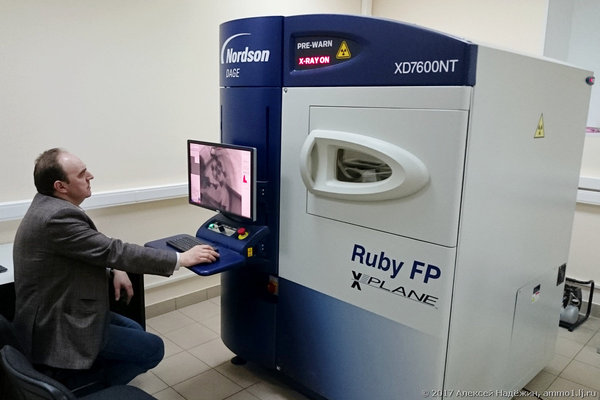

Вчера я побывал в МАИ на кафедре 307, о которой рассказывал летом. Среди множества современного оборудования там есть система рентгеновского контроля Nordson DAGE XD7600NT Ruby. Фактически, это 3D-рентген с функцией программного томографа, имеющий сверхвысокое разрешение и позволяющий распознавать объекты, размером 250 нм. У меня с собой оказались филаментные лампочки и мы посмотрели, что у них внутри.

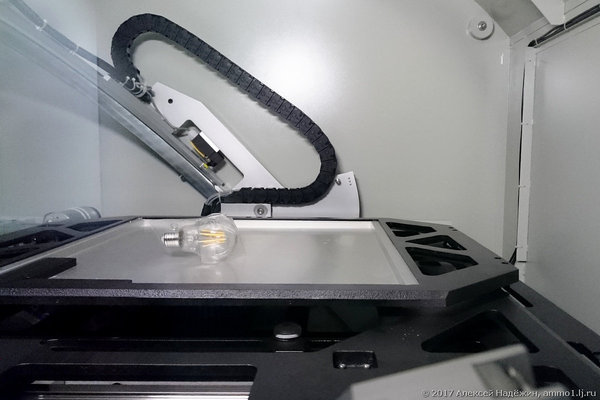

Мы положили лампочку на предметный стол и начали исследование.

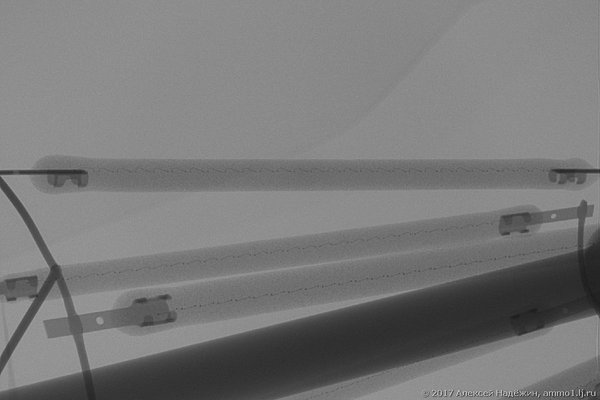

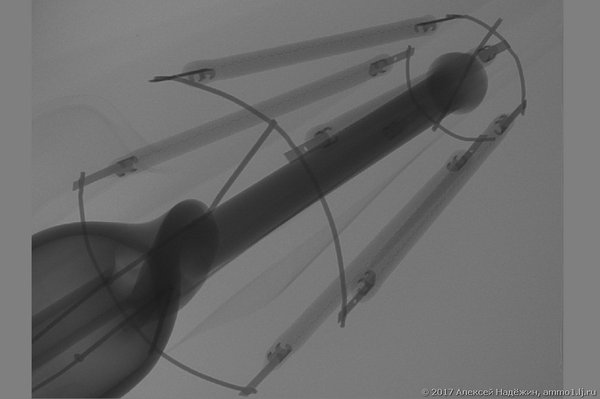

Можно посчитать, что в каждом филаменте 28 светодиодов. Сами светодиоды для рентгеновских лучей прозрачны.

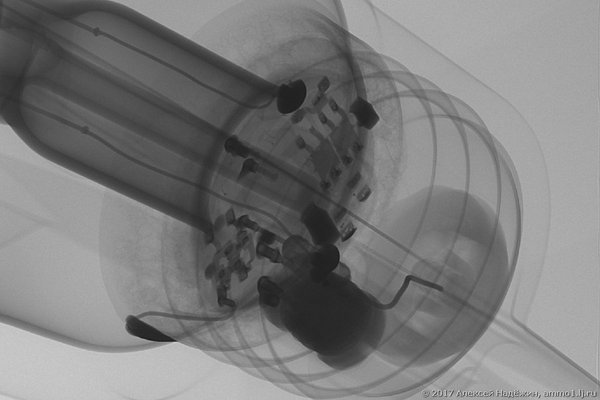

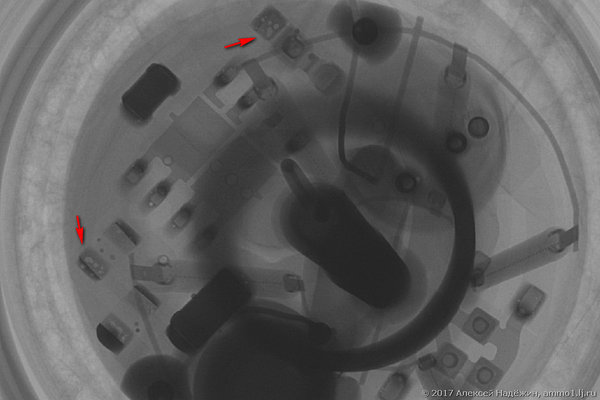

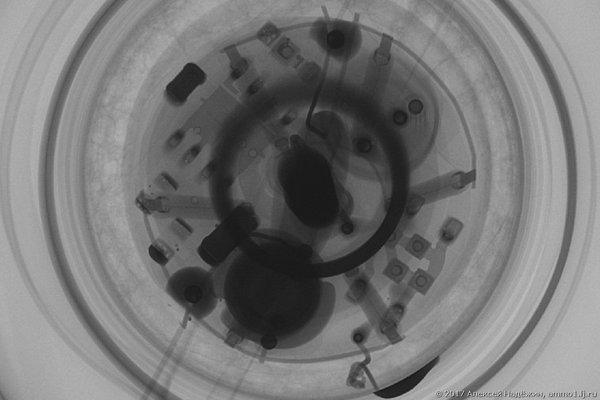

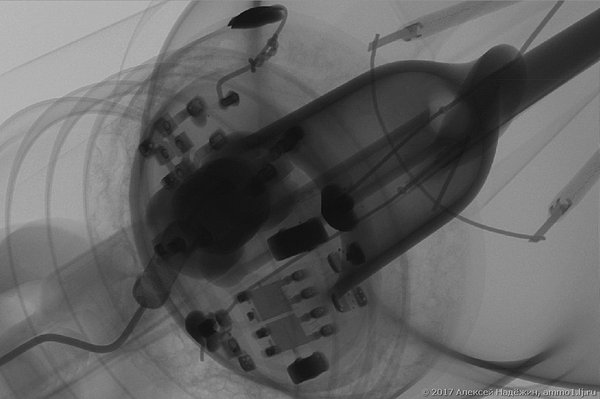

Драйвер. Ой, а что это там такое сверху в месте соединения платы и цоколя? ;)

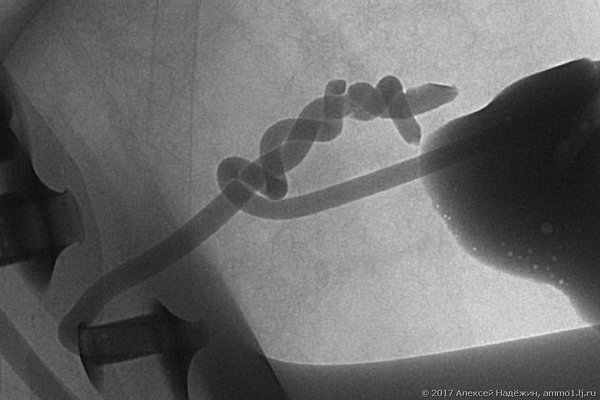

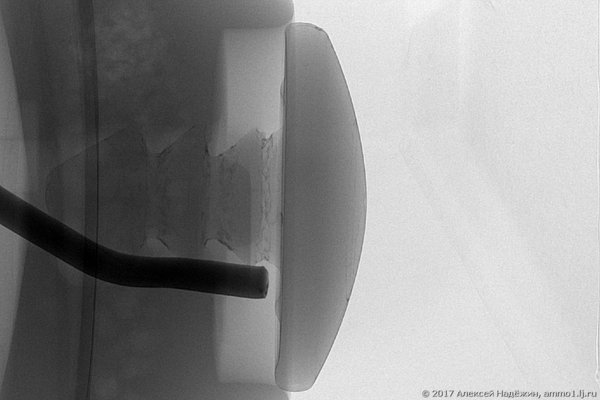

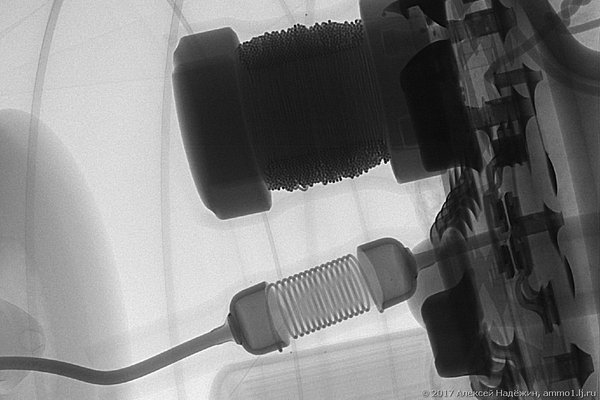

Мы не сразу догадались, как ножка резистора соединяется с контактом цоколя. Очень просто и очень хитро! Сначала вставляется плата драйвера, а потом сзади вставляется контакт цоколя в виде пробки и зажимает ножку.
Во время исследования я опубликовал небольшое видео в своём инстаграме. На нём хорошо видно, как в реальном времени можно посмотреть на внутренности объекта с разных сторон.
Вот такое "путешествие во внутренний мир" лампочек я совершил вчера. Мне было очень интересно.
© 2017, Алексей Надёжин
