Как сделать объемные буквы с подсветкой своими кривыми руками⁠⁠

Как полагается, с приближением НГ всем хочется праздничного настроения и тепла. Вот и моим друзьям захотелось "лампового тепла" в своё анти кафе. Да не просто! А в виде объемных букв желательно из фанеры, желательно с лампами и желательно красиво. Ну что,  ТЗ есть, желание есть, силы...будут, значит. Можно приступать. Сразу приношу извинения за неполный тех.процесс (пост решил делать уже после того, как закончил работу, поэтому слепил из того, что нафоткал ).

Ладно, поехали. Первый этап: "Проектирование".

Тут всё просто. Для начала определяемся с размером и формой,предусматриваем отверстия под патроны (d= 40 мм) и выбираем ширину боковушек исходя из формулы:

B бок = Lпатрона + Lлампы + 4 см .

Делаем раскрой и чертим  в CorelDRAW, пытаемся всунуть всё на один лист фанеры. Я умею работать только в AutoCAD, поэтому начертил там и отдал товарищу, который всё это перегнал в "корел". Далее самое сложное (по крайней мере в Севастополе) - найти того, кто  порежет лазером фанеру. Из 7-ми контор морознулись 6 и то откликнулась компания из Симферополя ;)

Второй этап: "Подготовка".

С резки приходит набор прямоугольничков различной формы (боковушки) и сами буквы с отверстиями, поэтому берём рулетку и, согласно с чертежом, сортируем боковушки к каждой букве. Фанера попалась довольно хорошая, если бы не черные следы от лазера, можно было бы не париться, но мне пришлось шлифовать. После того, как фанера стала гладкой и приятной, второй этап можно завершить и сфотогравировать.

Третий этап: "Сборка".

Тут нам понадобится деревянная рейка/брусок/уголок, клей ПВА и строительный степлер. Пилим рейку под размер букв и проклеиваем её на буквы по периметру, под пресс и ждем, пока клей хорошо схватится. После берём боковушки и приклеиваем её к рейке, попутно дублируя строительными скобами, для уверенности.

Первый результат есть, ошибок при создании проекта не допустил, так что все подошло, как положено. Только вот с буквой "О" пришлось возиться и снимать торцы под углом шлиф машинкой...но вроде все получилось почти идеально.

Четвертый этап: "Покраска и Электромонтаж".

Полёт фантазии , берём любую краску, валик, кисть и красим. Я решил покрасить только наружные стороны, а внутренность оставить натурального цвета.

Ждём пока подсохнет и приступаем к электромонтажу.

Использовал:

-Патроны Е27, карболитовые с прижимным кольцом;

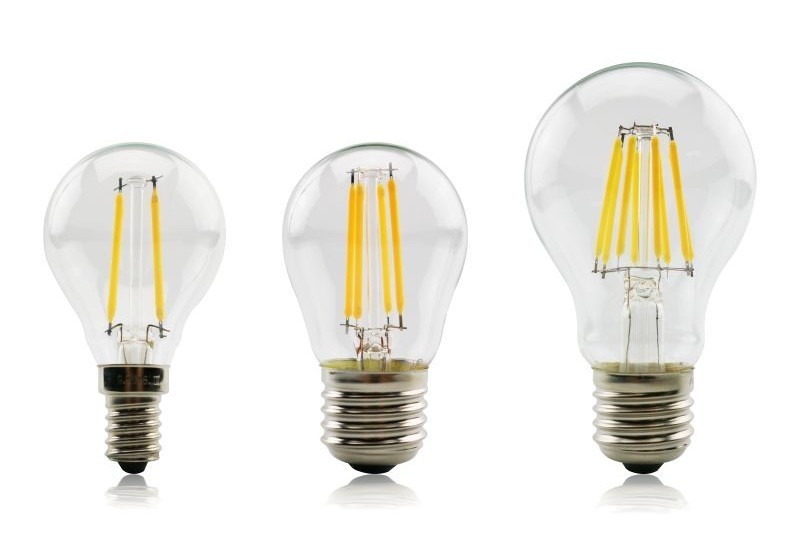

-Лампы накаливания Е27(25 Вт);

-Димер 1000 Вт;

-Провод медный ПВ-3, 1 мм сечением.

Для начала параллельно соединяем патроны между собой отмеряя расстояние между отверстиями. Т.о. для каждой буквы у нас получиться по "гирлянде". Вставляем гирлянду в отверстия. С наружной стороны фиксируем прижимным кольцом, с обратной двумя хомутиками ( за счёт своих "головок"  предотвратят выпадание патронов наружу).

! обязательно прозванием каждую букву на предмет кз !

Вырезаем из двп заднюю крышку,сверлим в ней два отверстия под провод. Соединяем буквы между собой, крепим задник на скобы, подключаем димер, вкручиваем лампы ...

Пятый этап: "Любуемся, фотографируем,хвастаемся".

В целом получилось достойно, всем нравится, в том числе и мне. Результатом доволен.

Буквы и свой первый пост подготовил я =)
