Сегодня решил восстановить клавиатуру. Выглядит она вот так:

Основные задачи:

1) Убрать алюминиевую пластину, к которой крепятся кнопки, она слишком тонкая, нужно больше жёсткости:)

2) поставить новые контакты для шлейфа.

Перед этим снял и помыл все кнопки.

Наклейки пока менять не хочу, они тоже часть истории.

Вместо алюминиевой пластины буду печатать пластиковую оснастку.

Первая часть - рамка, приклеивается к корпусу.

Вторая часть - направляющие, приклеиваем к плате, центруемся парой кнопок.

Соединяем бутерброд и получаем такую картину сверху.

Ставим кнопки и первая часть готова.

Теперь меняем контакты.

Тут все просто, снимаем старый соединитель, отмываем, зачищаем лудим и ставим олнорядную гребенку, к которой позже припаяю шлейф.

Теперь все в сборе

Следующий этап - оживление материнской платы.

Пишу на Дзене, буду благодарен за лайк/подписку/комментарий:)

Наверное, это мой самый первый компьютер. Появился он у нас когда мне было года 3-4. Отец купил корпус, собранную материнскую плату и комплект кнопок для клавиатуры. Все это было собрано и настроено. Можно сказать, так начался мой муть в мир компьютеров:) Из того времени помню мало, но в голове есть образ игры, где ты бегаешь по стене, на которую лезут враги, а ты сбиваешь их бросая камни, что это за игра и была ли она в реальности я уже не помню.

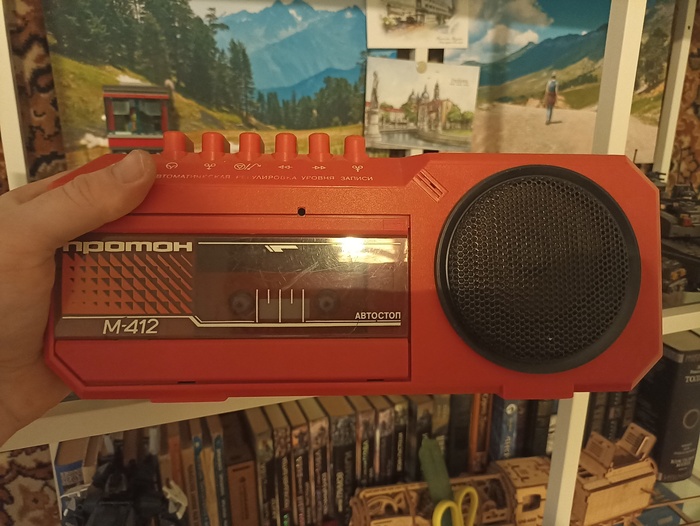

Кстати игры грузили с магнитофона Протон М-412 (вот раньше умели придумывать названия, не понятно ракета это или бытовой магнитофон))).

Он тоже цел и ждет своего часа:)

В первой серии будет разборка пациента. Напомню, выглядит он так:

А внутри вот так:

Самодельная плата клавиатуры:

Таинственный соединитель

Назначение этого разьема пока остается неизвестным, скорее всего он нужен для джойстика.

А внутри стоит плата Ленинград-2, один из популярных клонов спекка.

Проц - Z80, память , внезапно, Mitsubishi.

Вид сзади.

Клавиатура кстати нынче модная, механическая на герконах:)

А вот она в разобранном виде.

Статья получилась в основном обзорная. Сейчас спекк полностью разобран, помыт и сохнет. Планы от части грандиозные: оживить, перевести на VGA, подключить дисковод, он тоже есть, отечественный :)

Пишу на Дзене, буду очень признателен за подписку/лайк/коммент:)

Хотя спектрумы это тоже весело 😁

Потихоньку скатываемся в старенькое.

На самом деле Golden Axe не спекке крайне не играбельная.

Собственно спустя 25 лет забвения старый друг снова в строю и грузит игры.

Осталось сделать пару цивильных кабелей для монитора и телефона и можно подводить итоги. Очень интересное ощущение, в 2025 играть на мониторе 2005 на компьютере 1989 года выпуска:)

Дзен

В сегодняшней серии будем устанавливать VGA мод.

Небольшой дисклеймер: долго думал, как поступить врезать новый соединитель и сохранить штатный RGB выход или VGA впихнуть вместо RGB и немного сохранить аутентичность внешнего вида. В итоге остановился на втором варианте. Следует предупредить, что дальше будет хоть и обратимое, но вмешательство в стоковую плату, поэтому слабонервным просьба не смотреть:)

RGB to VGA сделан по проверенной схеме Alex Ekb, разработчикам низкий поклон! Сборка будет навесным монтажом.

Дальше дорабатываем плату:

Нужно убрать все резисторы из этой области возле видеовыхода, тем самым мы отключаем штатный видеовыход.

Теперь минутка вандализма:) если у вас есть 7 пиновый DIN, то вам этого делать не надо, но у меня под рукой был только 5 пин, поэтому мне пришлось отсоединить 2 контакт видеовыхода просверлив отверстие через дорожку.

Крепим и распаиваем провода от резисторов на бывший штатный видеовыход, теперь это VGA.

Микросхему из адаптера распаиваем на макетке.

Распаиваем по схеме и не забываем отмыть флюс. Схемы подключения не выкладываю намеренно, подумайте десять раз, прежде чем делать эту доработку.

Кабель DIN - VGA пока собираем по дендрофикальным технологиям.

Все очищаем и собираем. Получаем такую красоту:)

Пишу на Дзене, буду рад любой поддержке:)

Веста ИМ-01 — джойстик, предназначенный для использования с бытовыми персональными Веста ИК-30 и ИК-31 и другими. Производился в конце 80х — 90х годах Ставропольским радиозаводом «Сигнал». Является копией джойстика Atari 7800.

В руки попал такой экземпляр из комплекта моей Весты ИК-31.

У джойстика есть ручка управления и две кнопки, заглянем внутрь.

Перед сборкой отмываем корпус.

Очень хотелось переделать перекрестие на нормальные кнопки, но в итоге оставил сток.

Собираем все обратно, прозваниваем тестером кнопки и имеем такое чудовище :)

И маленький повод для вашего хейта:)
