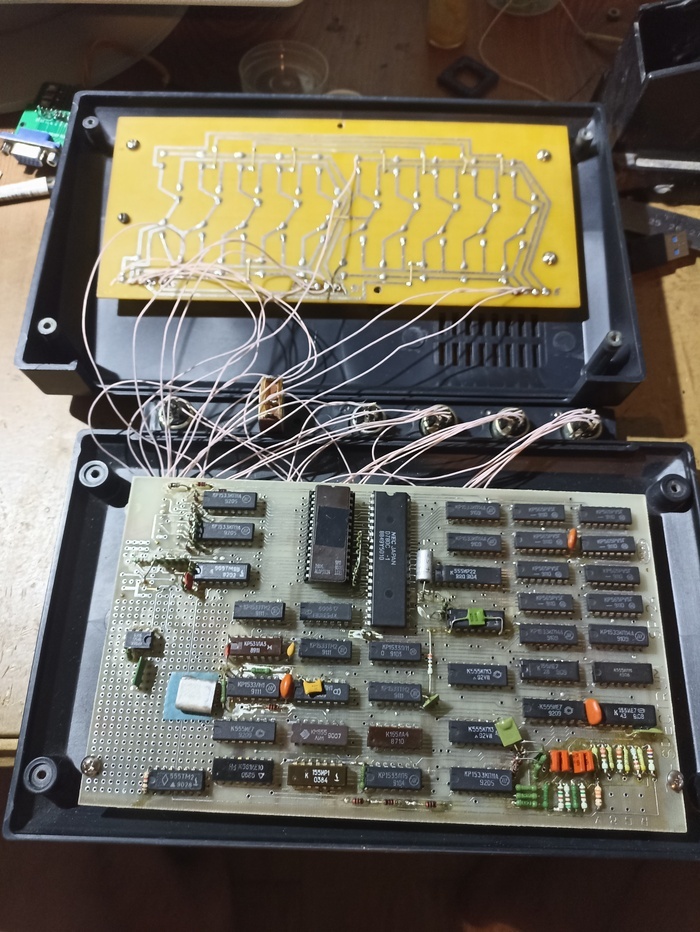

Первым этапом стала переборка подключения клавиатуры, напомню, выглядело всё так:

Введите описание к изображению (не обязательно)

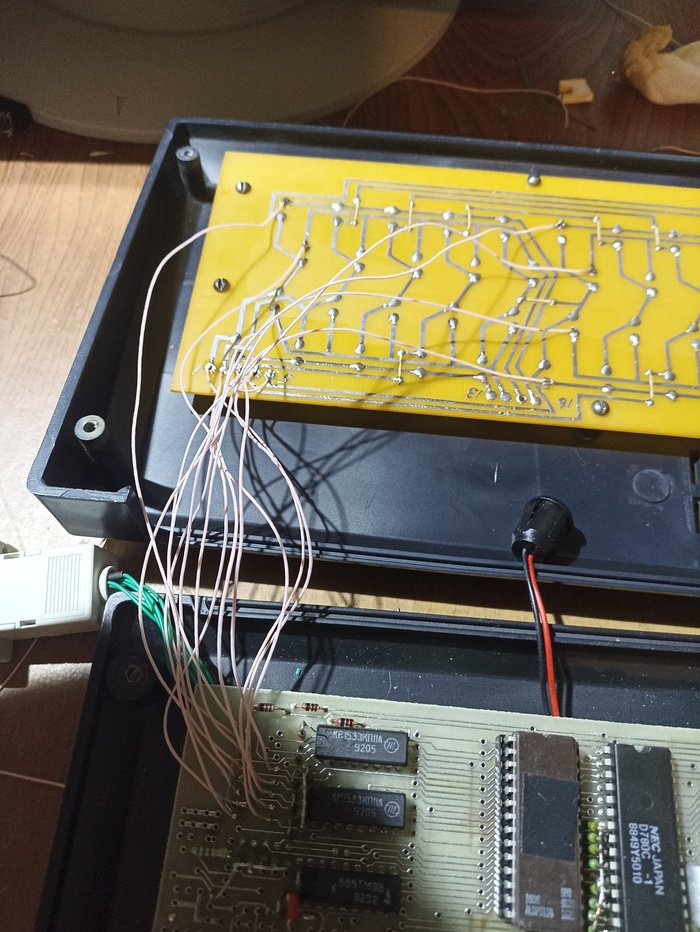

Откидываем все провода и начинаем пересобирать с нуля. Немного оптимизации и имеем:

А теперь технология забытой цивилизации - гуглим вязку жгутов проводников и получаем результат:

Задняя панель притерпит изменения по внешним соединителям, пилить штатную не хотелось, поэтому проектируем и печатаем новую.

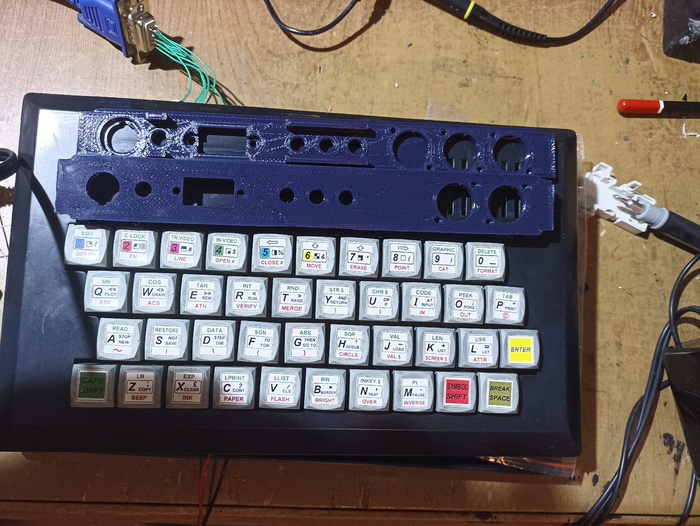

Две примерочные панели.

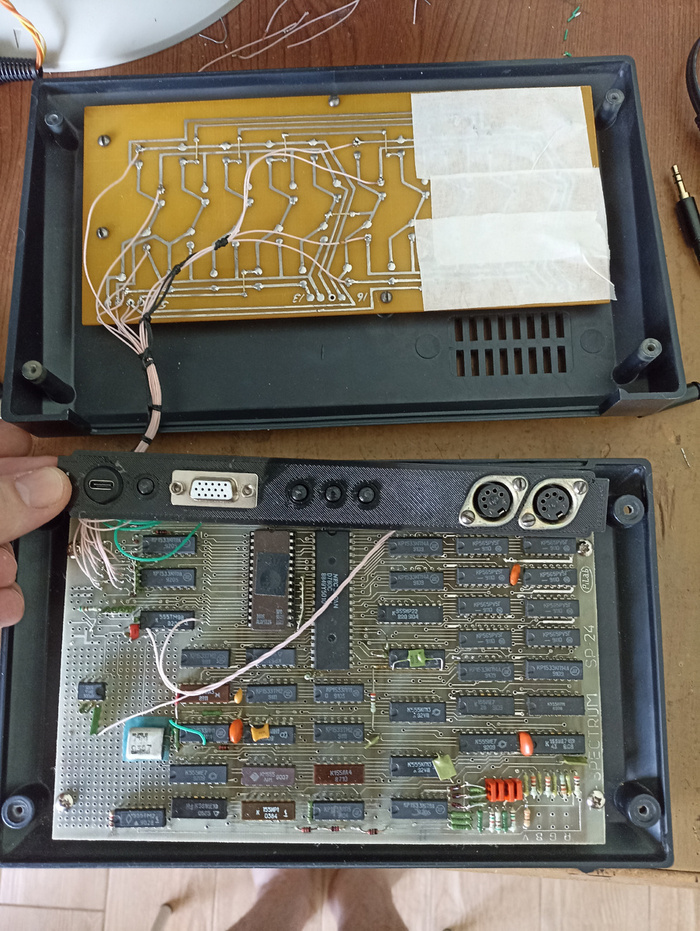

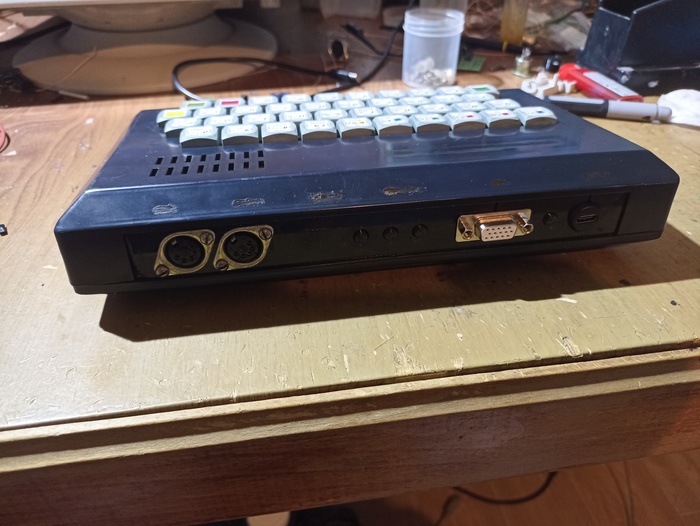

А это уже то, что ушло в работу. В сборе панель выглядит так:

Соединители и кнопки слева на право:

USB C питание, кнопка сброса, VGA соединитель, кнопки настройки VGA, магнитофон, джойстик.

Распиновка магнитофона, с целью унификации кабелей сделана как в Веста ИК-31.

На данный момент спекк выглядит вот так:

Сейчас в процессе изготовление шильдиков и кабелей. Об этом будет в последней серии.:)

Пишу на Дзене, буду признателен за любую активность там.:)

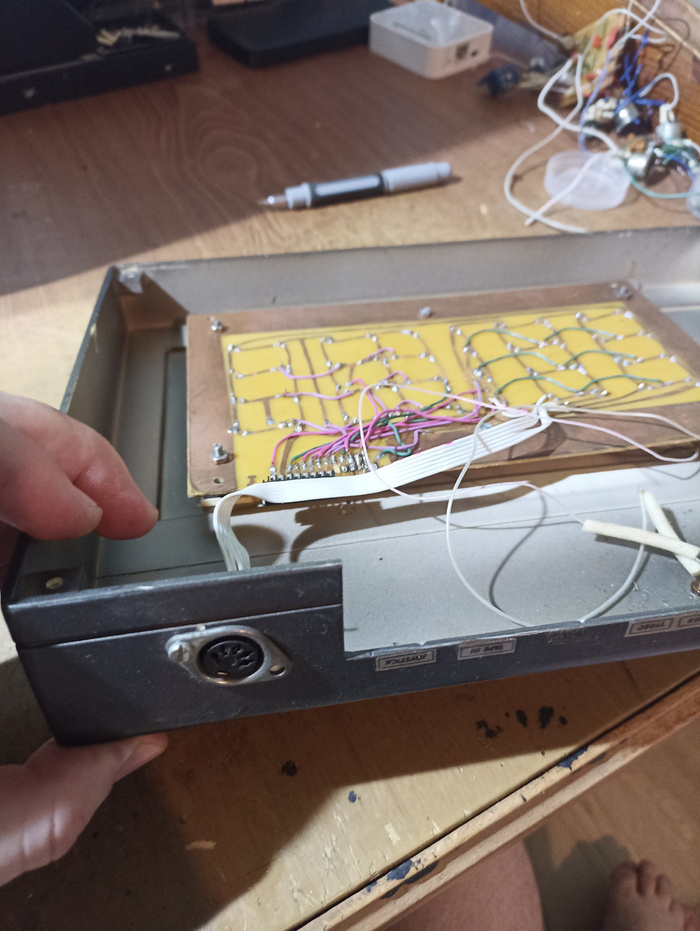

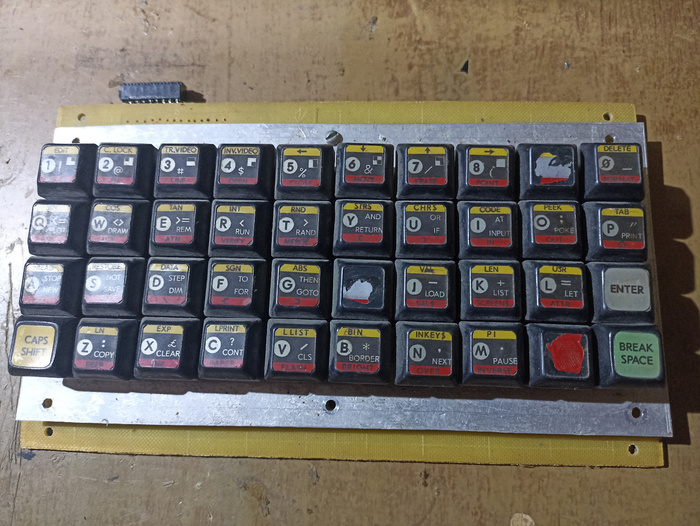

Сегодня решил восстановить клавиатуру. Выглядит она вот так:

Основные задачи:

1) Убрать алюминиевую пластину, к которой крепятся кнопки, она слишком тонкая, нужно больше жёсткости:)

2) поставить новые контакты для шлейфа.

Перед этим снял и помыл все кнопки.

Наклейки пока менять не хочу, они тоже часть истории.

Вместо алюминиевой пластины буду печатать пластиковую оснастку.

Первая часть - рамка, приклеивается к корпусу.

Вторая часть - направляющие, приклеиваем к плате, центруемся парой кнопок.

Соединяем бутерброд и получаем такую картину сверху.

Ставим кнопки и первая часть готова.

Теперь меняем контакты.

Тут все просто, снимаем старый соединитель, отмываем, зачищаем лудим и ставим олнорядную гребенку, к которой позже припаяю шлейф.

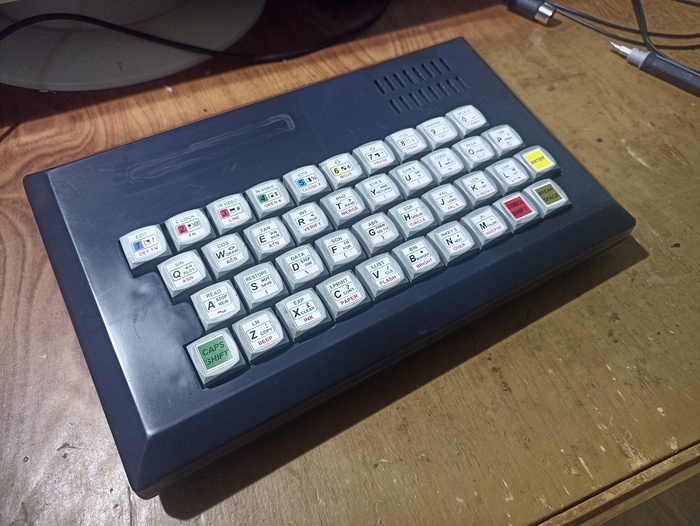

Теперь все в сборе

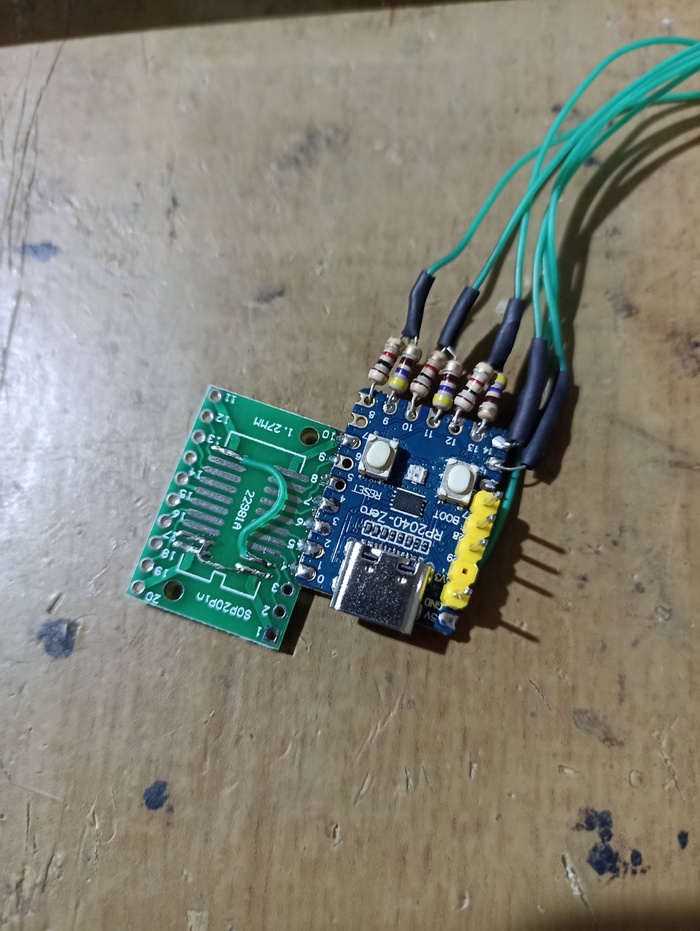

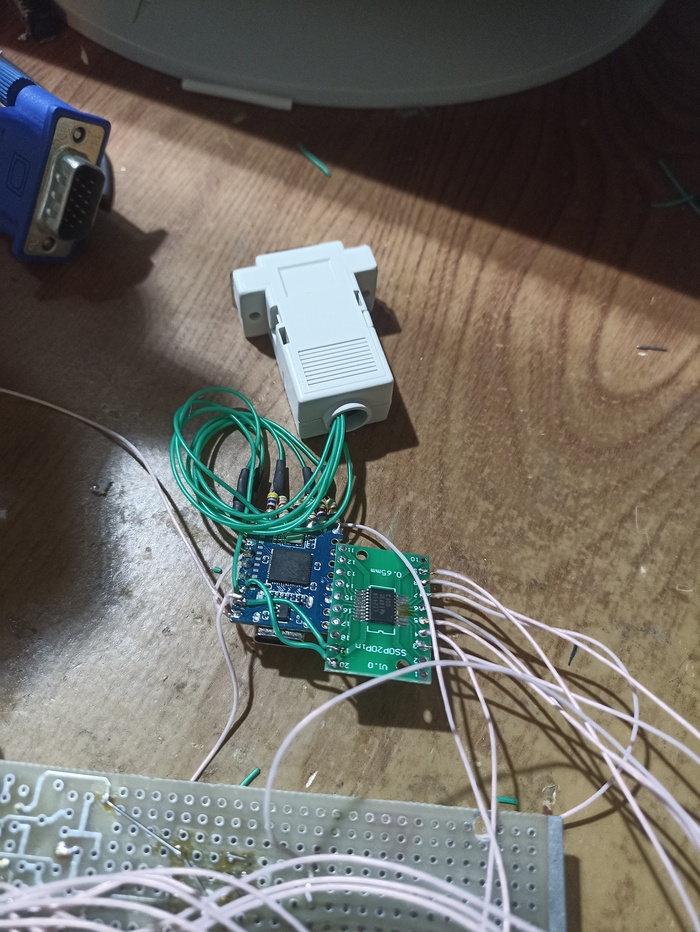

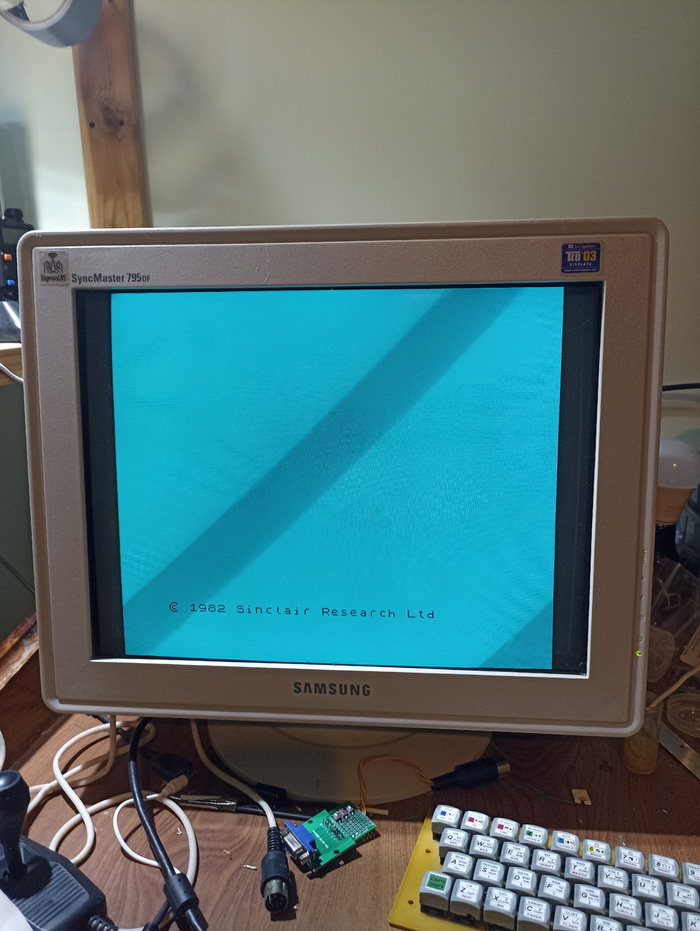

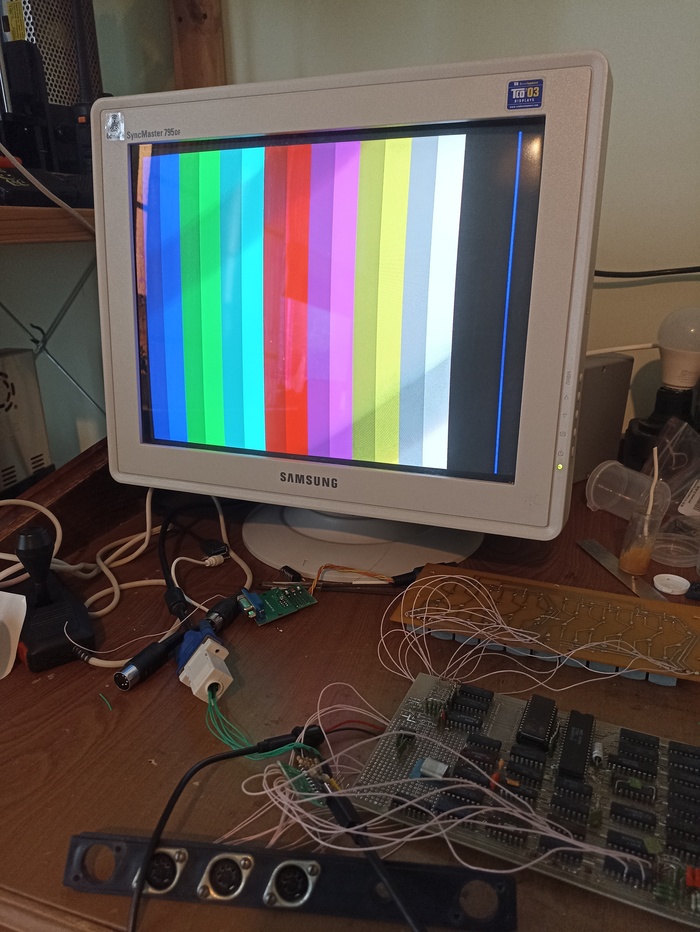

Следующий этап - оживление материнской платы.

Пишу на Дзене, буду благодарен за лайк/подписку/комментарий:)

Наверное, это мой самый первый компьютер. Появился он у нас когда мне было года 3-4. Отец купил корпус, собранную материнскую плату и комплект кнопок для клавиатуры. Все это было собрано и настроено. Можно сказать, так начался мой муть в мир компьютеров:) Из того времени помню мало, но в голове есть образ игры, где ты бегаешь по стене, на которую лезут враги, а ты сбиваешь их бросая камни, что это за игра и была ли она в реальности я уже не помню.

Кстати игры грузили с магнитофона Протон М-412 (вот раньше умели придумывать названия, не понятно ракета это или бытовой магнитофон))).

Он тоже цел и ждет своего часа:)

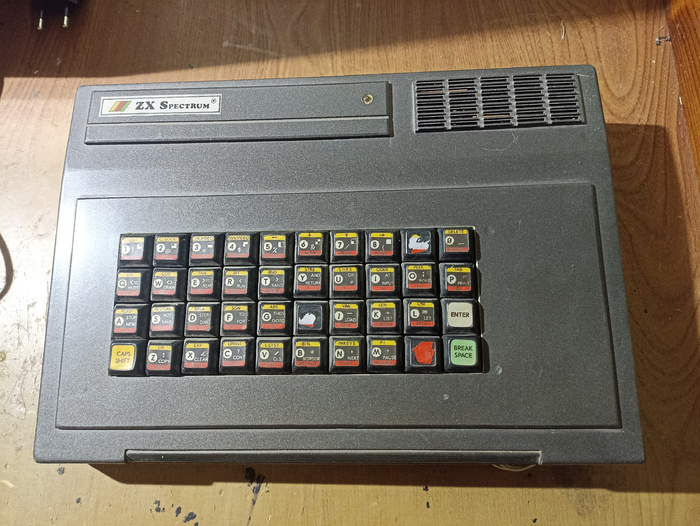

В первой серии будет разборка пациента. Напомню, выглядит он так:

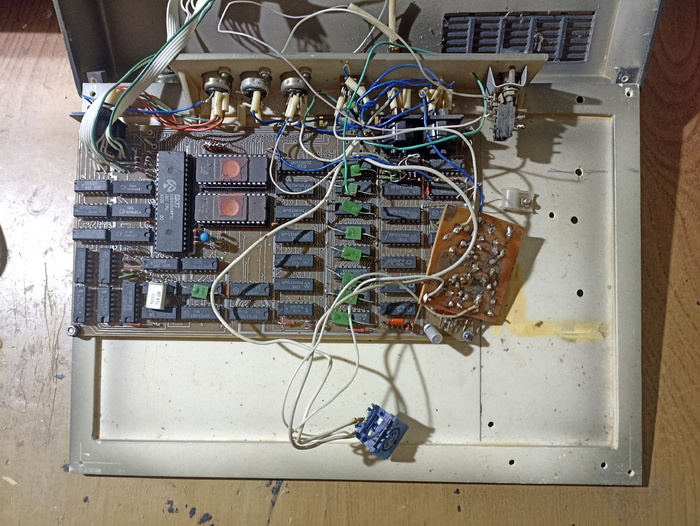

А внутри вот так:

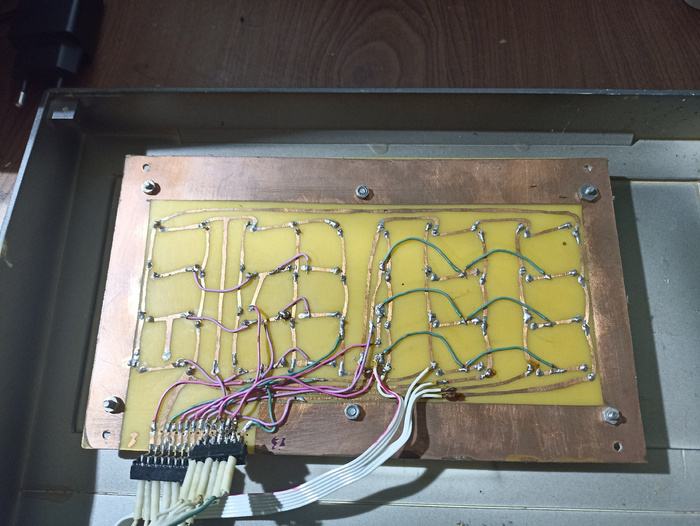

Самодельная плата клавиатуры:

Таинственный соединитель

Назначение этого разьема пока остается неизвестным, скорее всего он нужен для джойстика.

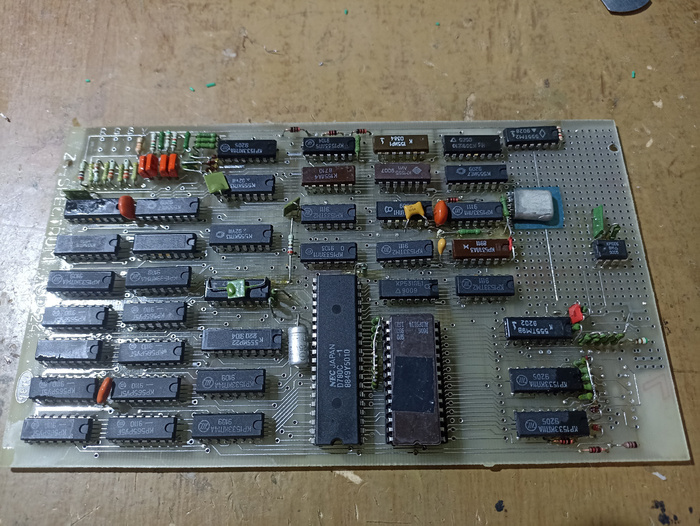

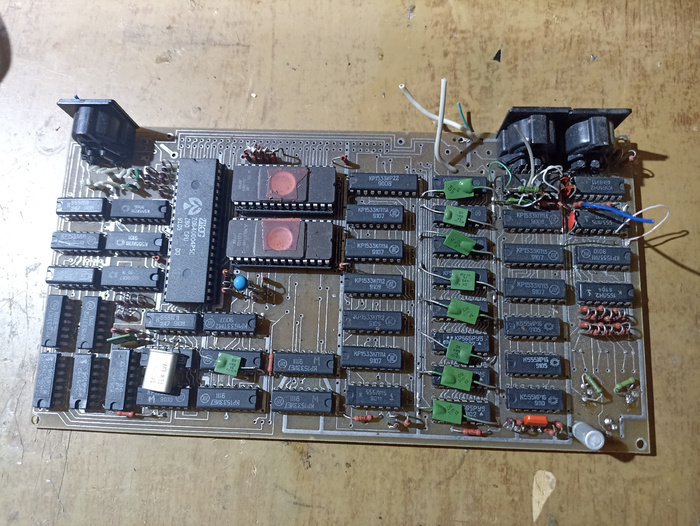

А внутри стоит плата Ленинград-2, один из популярных клонов спекка.

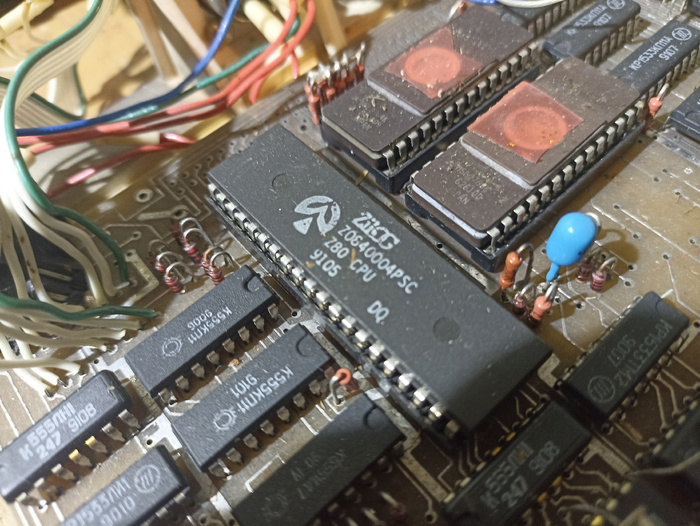

Проц - Z80, память , внезапно, Mitsubishi.

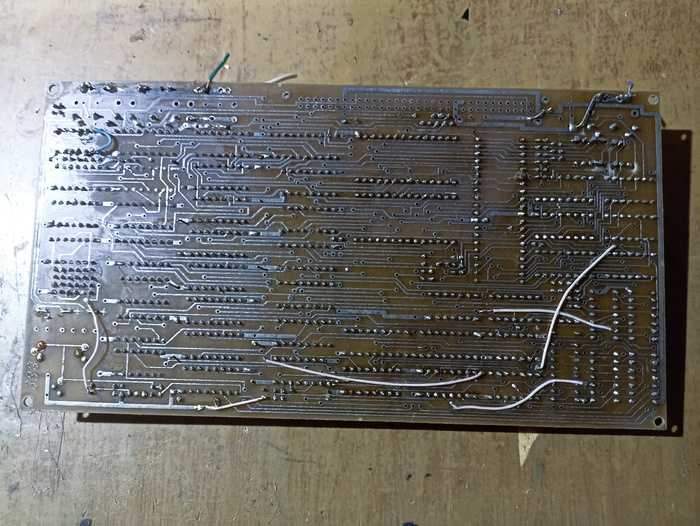

Вид сзади.

Клавиатура кстати нынче модная, механическая на герконах:)

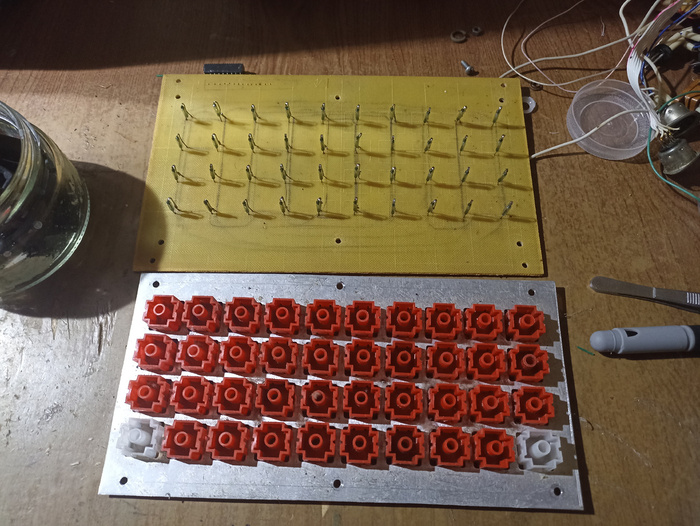

А вот она в разобранном виде.

Статья получилась в основном обзорная. Сейчас спекк полностью разобран, помыт и сохнет. Планы от части грандиозные: оживить, перевести на VGA, подключить дисковод, он тоже есть, отечественный :)

Пишу на Дзене, буду очень признателен за подписку/лайк/коммент:)

Хотя спектрумы это тоже весело 😁

Потихоньку скатываемся в старенькое.

На самом деле Golden Axe не спекке крайне не играбельная.
