В ремонте Samsung S10. С редким, для нашего региона, чипсетом Qualcomm

Телефон не включается, не заряжается, в режим прошивки тоже не входит.

После диагностики выяснилось, что все нужные напряжения у контроллеров питания поднимаются, но процессор не подтверждает запуск.

Возможных вариантов несколько:

- процессор вышел из строя совсем (перегрелся, имеет механические повреждения, короткое замыкание и пр.)

- на какой-то из шин процессора, по которым он взаимодействует с другими элементами на плате, имеется короткое замыкание.

- деградация пайки между платой и процессором.

Последний вариант я и буду проверять, потому что для двух других все равно для начала надо демонтировать старый проц.

При помощи термофена и скальпеля по очереди снимаем оперативную память, расположенную прямо над процессором, а потом и сам процессор.

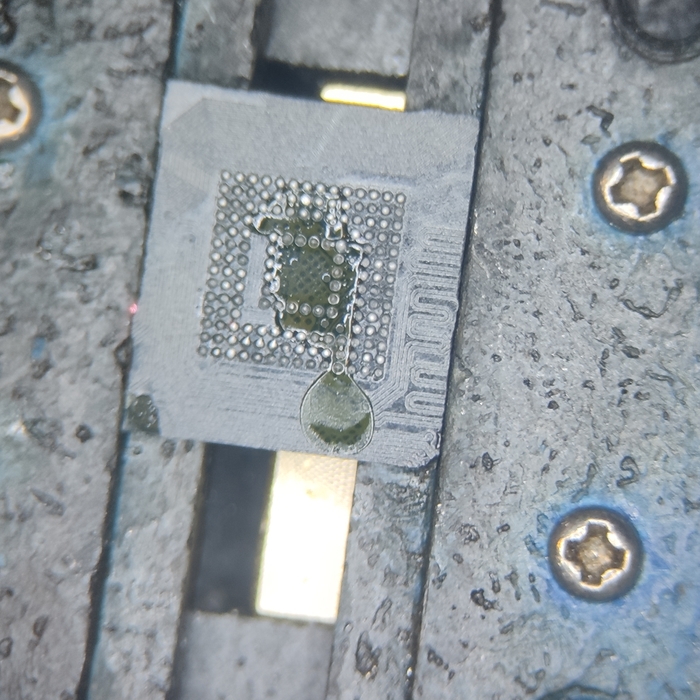

Зачищаем посадочную площадку на плате от остатков припоя и компаунда, который по задумке, должен как раз защищать плату в том числе от таких проблем, но это только теория.

После того, как отчистили плату, убираем весь мусор с CPU и RAM, подготавливая его к накатке новых шариков.

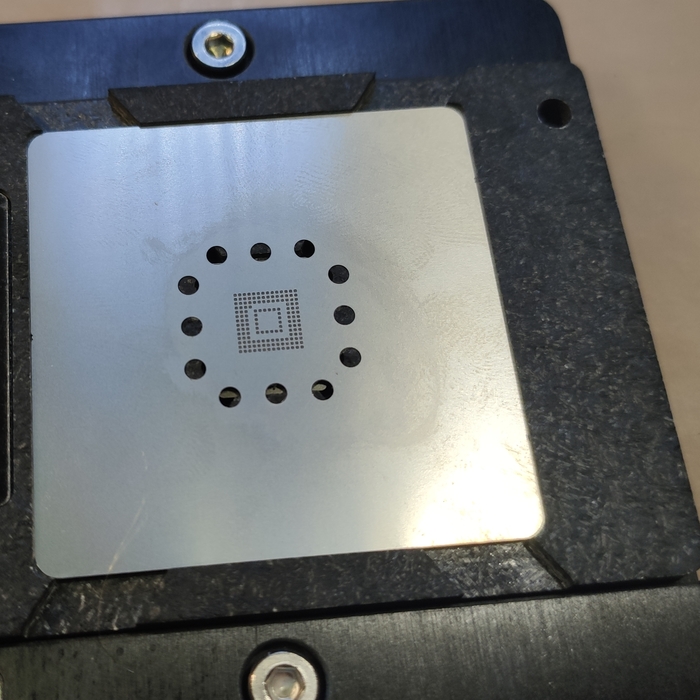

С помощью трафарета и паяльной пасты накатываем ровные шарики на микросхемах.

И по очереди припаиваем сначала процессор

а потом память.

Телефон заработал, можно потестировать и склеивать.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон залит, разбит и не включается.

Но информация очень нужна.

Будем починять.

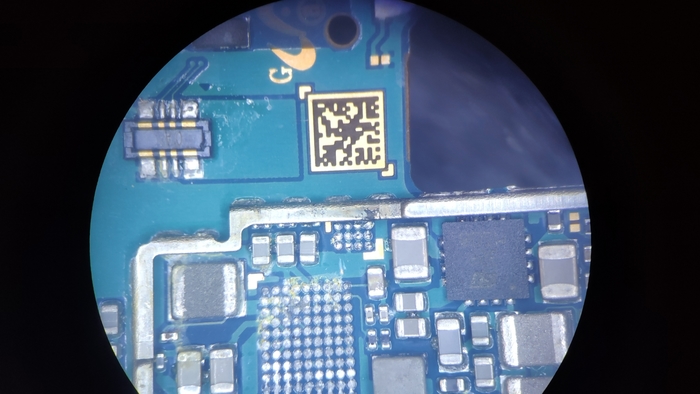

После чистки от окислений подключаем телефон к блоку питания и сразу обнаруживается паразитное потребление, значит в первичных цепях питания есть подкорачивающий потребитель.

Дальше берем тепловизор, бумагу для чековой ленты, фризер, пальцы – у кого, что есть и ищем греющиеся элементы. Абсолютно не обязательно, что самый нагреваемый элемент и будет виновником, но точно у него будет какая-то из линий замыкать, чаще всего на землю.

В нашем случае проблема оказалась в контроллере питания MAX77705.

Чтобы не усугубить ситуацию, накрываю рядом стоящий процессор, теплоотводом из медной пластинки и снимаю контроллер термофеном.

Воды под контроллером не было, но сам контроллер оказался неисправным, поэтому беру новый

паяльной пастой накатываю на него шарики через трафарет и устанавливаю на место.

Телефон уже ничего лишнего не потребляет, включается, но не работает тачскрин.

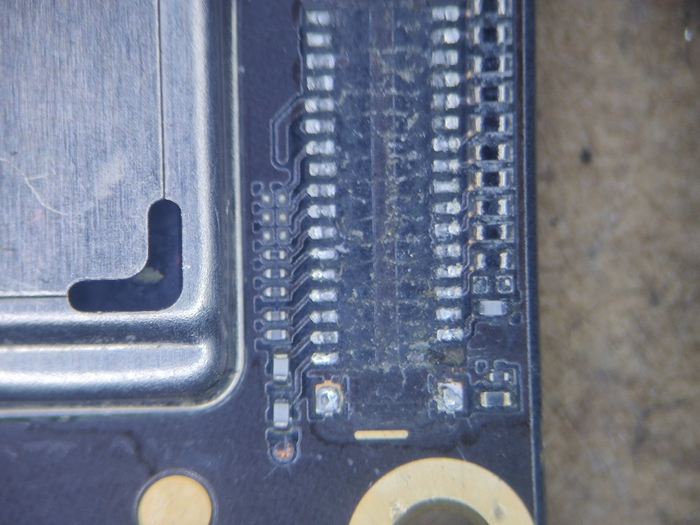

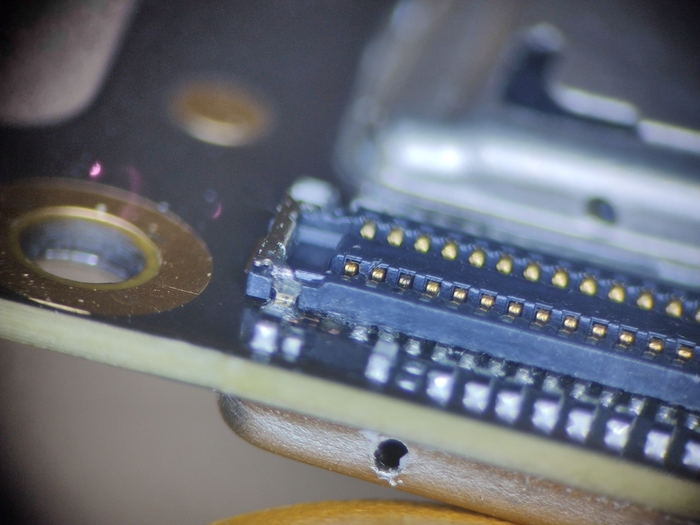

Оказалось, что вода попала еще и на коннектор дисплея.

Поэтому выпаиваю коннектор, вычищаю из него окисления.

И восстанавливаю несколько отгнивших дорожек на шлейфе.

Теперь вполне удачно можно скопировать всю нужную информацию.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Не знаю зачем, но Huawei выпустил 2 одинаковых аппарата, только один в линейку Huawei, а другой в Honor. Видимо уже лень даже придумывать новые дизайны.

Воды в аппарат попало не так много, но этого хватило, чтобы он перестал включаться.

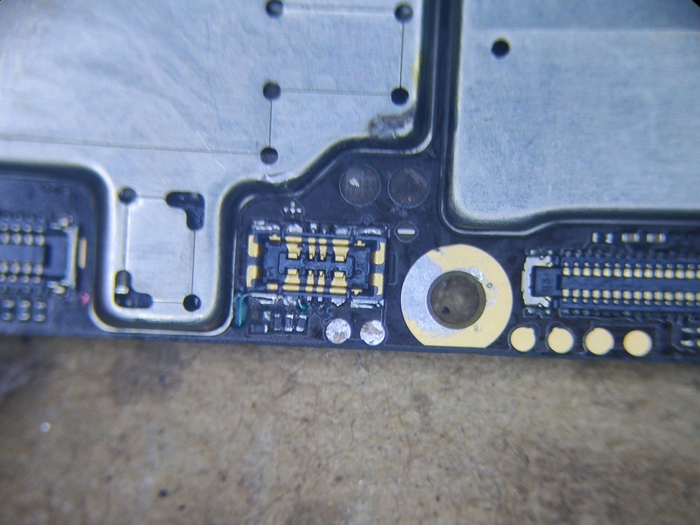

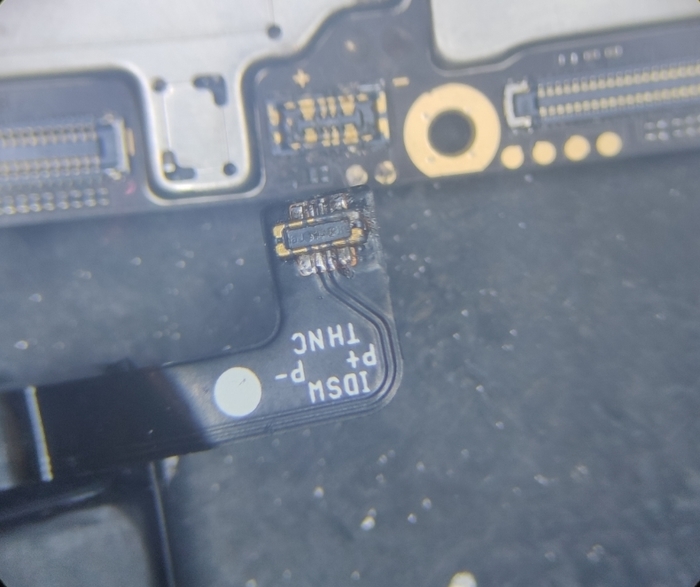

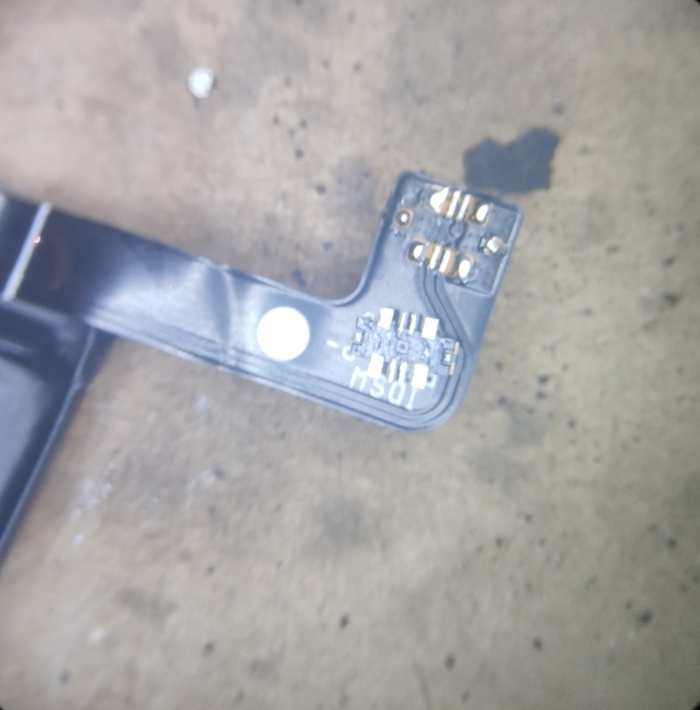

Чтобы не менять АКБ полностью, просто снимем коннектор и отчистим все окисления.

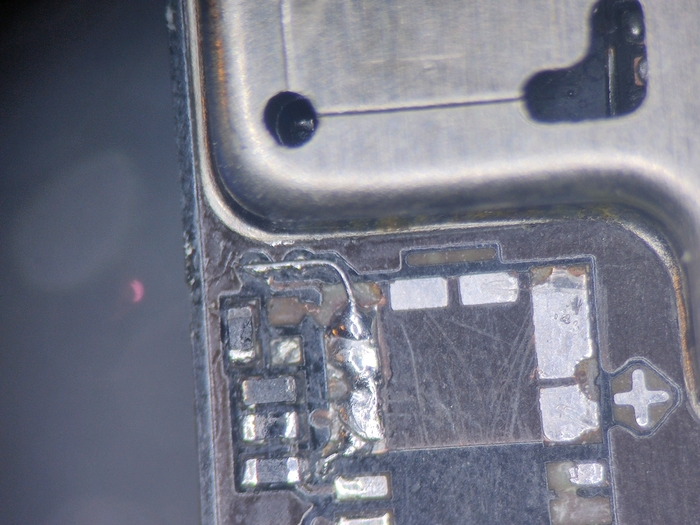

Плате повезло меньше и отгнили пару VBATT-дорожек

Восстанавливаем их

и для красоты заливаем УФ-маской

Припаиваем на место коннектор и пробуем включить телефон - заработал, но без изображения.

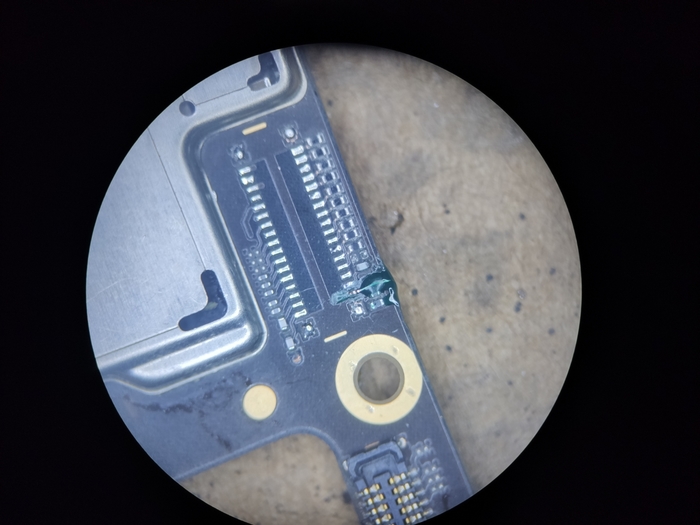

Вода попала еще и на коннектор дисплея и отгнила самая высоковольтная дорожка в телефоне – подсветка.

Выпаиваем коннектор и попробуем в слоях найти куда она идет.

К сожалению, все переходные отверстия превратились в труху и пришлось тянуть с обратной стороны платы проводок, чтобы заработала подсветка.

После всех манипуляций телефон полностью ожил и прекрасно работает

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Обычно я выкладываю посты уже после того, как телефон заберут, пройдет гарантийный срок, тогда можно с чистой совестью понимать, что ремонт удачен. Но тут разбирая хлам наткнулся на аппарат, который после ремонта так и лежит ждет своего хозяина годика полтора, решил выложить все-таки.

Телефон сильно искупался в воде и после этого престал включаться

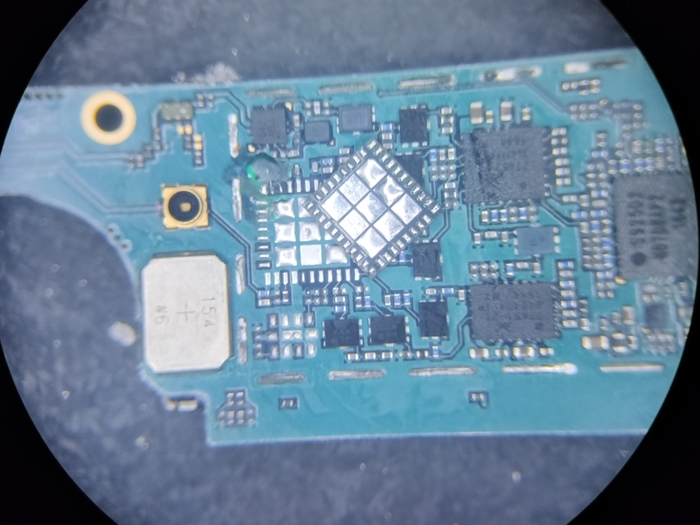

Основная проблема оказалась в залитом усилителе мощности радиосигнала. Снимаем его и убираем окисления.

В принципе, уже после этого, телефон частично заработал. Остается только восстановить отгоревшие дорожки из-за воды и замазать УФ-маской отлетевший тесктолит, чтобы контакты под микросхемой не слипались при пайке.

Сама микросхема окажется вполне рабочей после чистки, впрочем, это вовсе не редкость в телефонах.

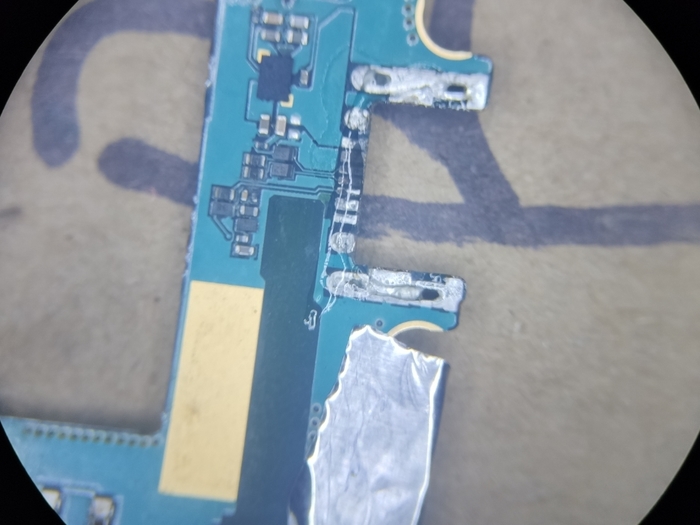

Но т.к телефон сильно искупался, то после замены усилителя, пришлось еще и поменять сгнивший разъем зарядки

заодно и почистить под коннектором АКБ на плате.

Все бы хорошо, вот только сенсорные кнопки не работали. Виной всему оказалась залитая микросхема управления тач-кнопками.

Один пин отгнил так, что пришлось расковырять слои, чтобы добраться до него

Припаиваем обратно микросхему и кнопочки оживают.

Дальше оказалось, что не работает микрофон, благо все решилось просто его заменой.

Жаль конечно, что никого он не будет радовать, ведь было потрачено значительно времени на его восстановление.

Но такие ремонты скорее исключение, чем правило.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

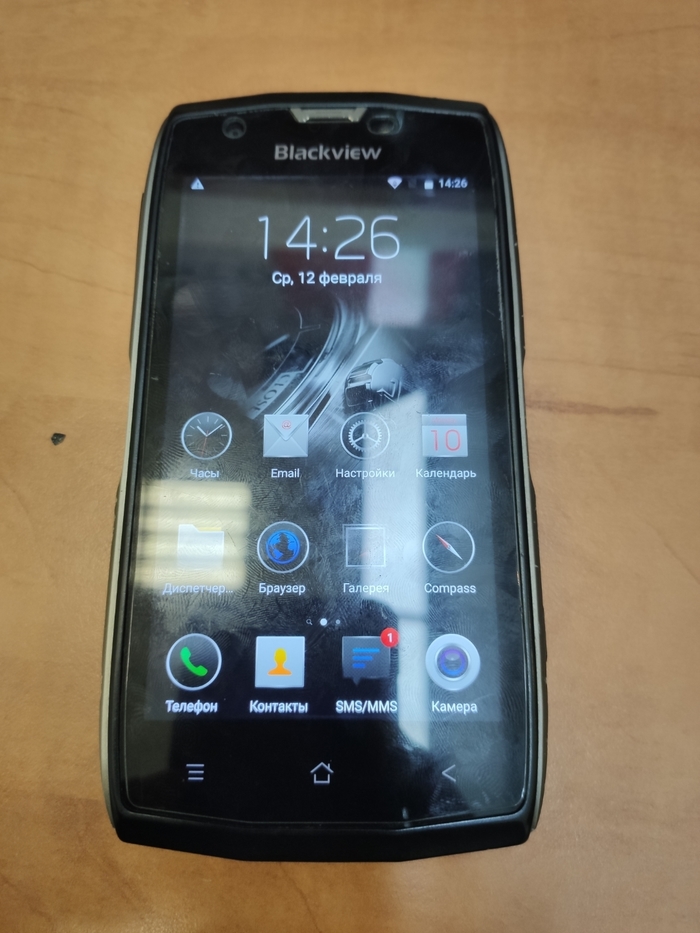

В ремонте телефон, по большему счету, который и ремонтировать-то не надо, а проще купить другой, но иногда людям просто привычны их девайсы и все-то в них устраивает.

А мое дело маленькое – мне платят деньги, а я за них и рад починить что-то.

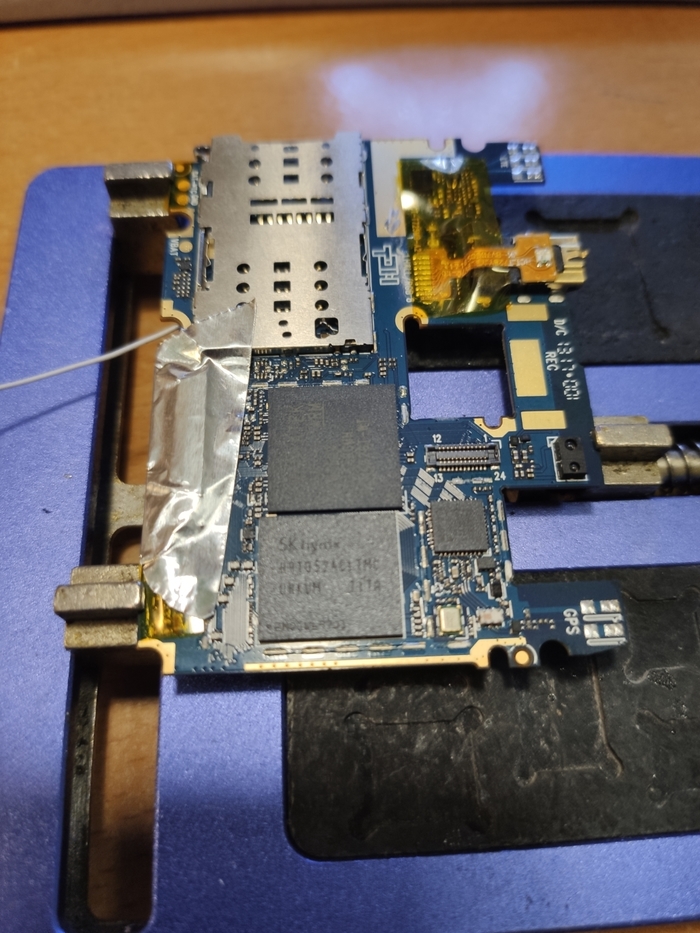

У телефона отработала ресурс микросхема памяти, поэтому весь ремонт сводится к ее замене.

В последнее время все меньше и меньше телефонов, на которых это можно сделать, но тут сошлись все звезды: это старый Mediatek MT6750 и “ноунейм”, поэтому никакой программной защиты тут нет.

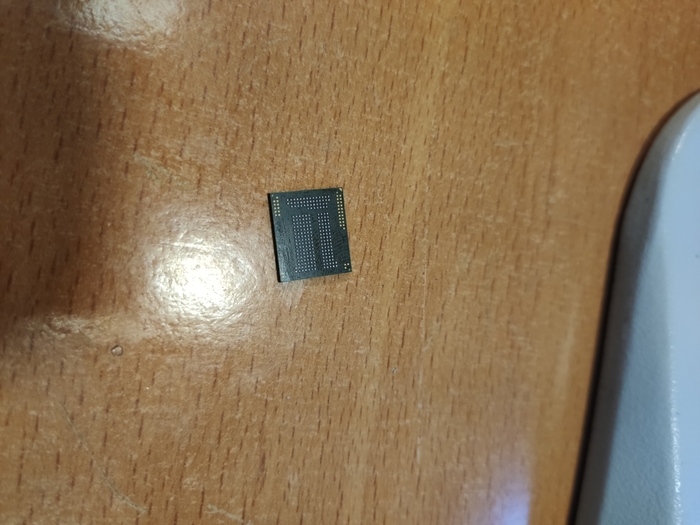

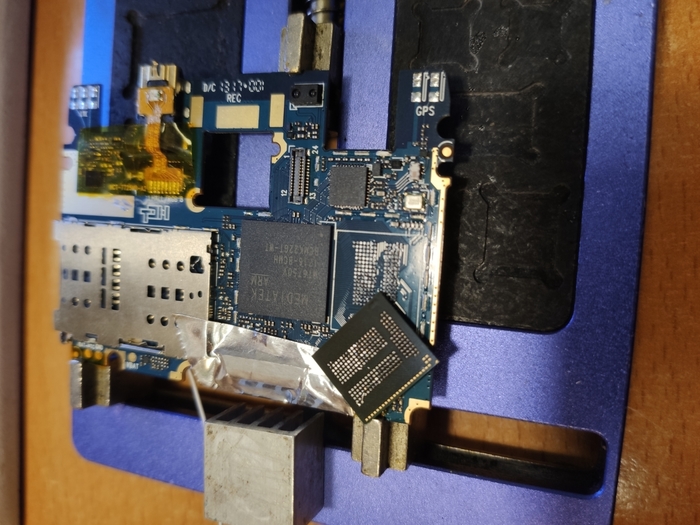

Снимаем старую микросхему памяти hynix и берем “новую” Samsung

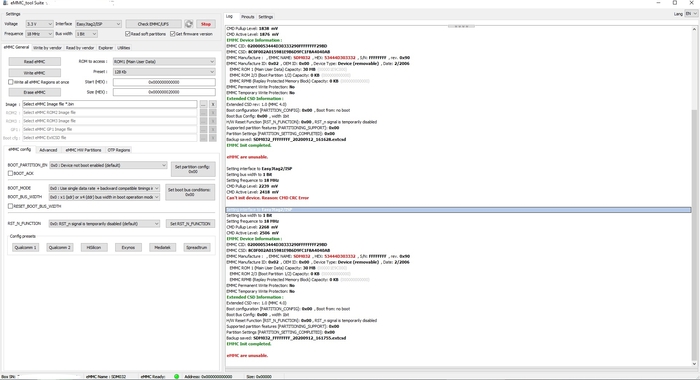

Насколько я помню, со старой удалось считать нужные служебные разделы, поэтому никаких сложностей с восстановлением сети и пр. не возникло

Просто впаиваем на место новую флешку, прошиваем аппарат. Ремонт закончен. еще несколько лет все будет работать.

Источник моя группа вк

Samsung S7 быстро разряжается.

Паразитное потребление в выключенном состоянии  - 10mA. вроде бы не так уж и много, но телефон разряжается заметно быстрее, чем должен

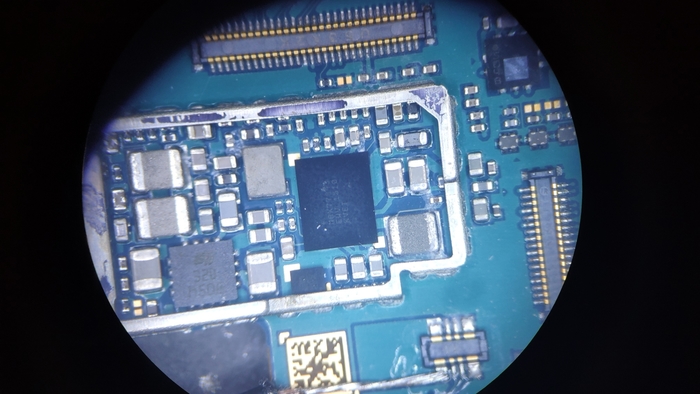

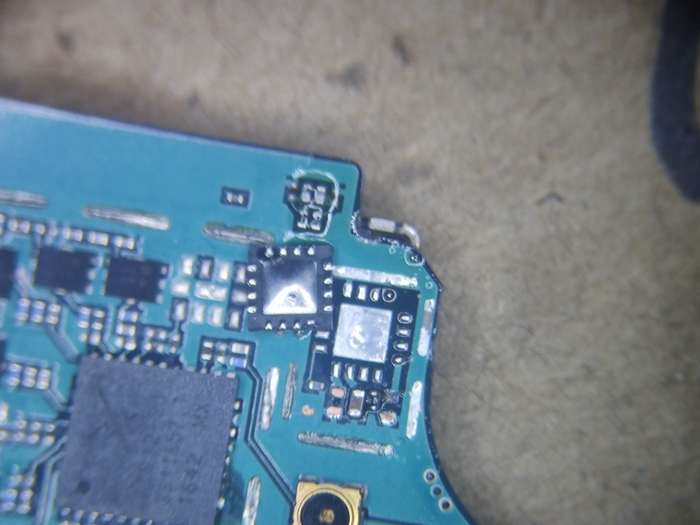

Внимательно осматриваю плату и на одном из контроллеров питания замечаю окисления – следы попадания воды

совсем чуть-чуть, но достаточно, чтобы подкорачивать микросхему

Снимаем сам контроллер и на всякий случай рядом микросхему, возможно OVP или еще что-то, не имеет большого значения.

Убираю старый припой и следы коррозии.

Тоже самое делаю с микросхемами и ошариваю их.

И устанавливаю обратно на место

Ненужное потребление пропало. Телефон нормально заработал.

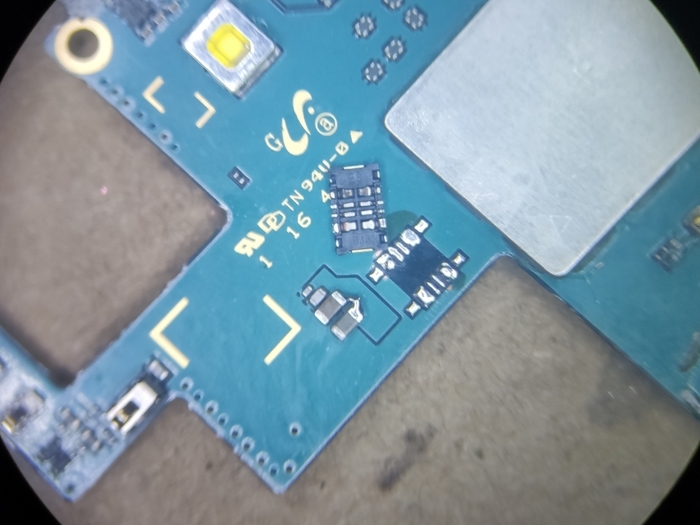

И в этот же день принесли тоже Samsung и с той же проблемой

Если ничего не путаю, то это A520

Но тут не было следов влаги, а просто сам контроллер вышел из строя

Выпаиваем старый, ставим новый

И все ок. теперь оба телефона работают штатно.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Сразу к делу. Поможет реболлинг процессора, а т.к рядом с ним на компаунде стоит UFS-флешка, то ее тоже придется снять.

Чистим компаунд по краям микросхем, чтобы мелочь не отвалилась, когда буду снимать их.

И по очереди демонтируем: флешку, оперативную память и потом сам процессор.

На hisilicon компаунд достаточно приятно снимается. Не слишком твердый, чтобы отрывать мелочь вместе с собой, не слишком мягкий, чтобы плавиться и течь.

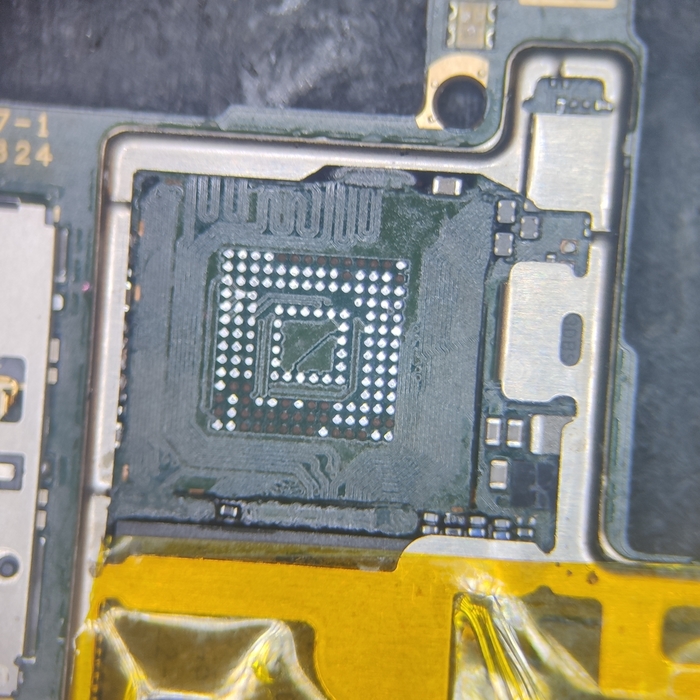

После того, как сняли микросхемы, зачищаем все контактные площадки паяльником с оплеткой, главное не давить слишком сильно, чтобы не поцарапать текстолит. Тоже самое делаем с микросхемами. Ни каких секретов: просто аккуратная работа паяльником под микроскопом.

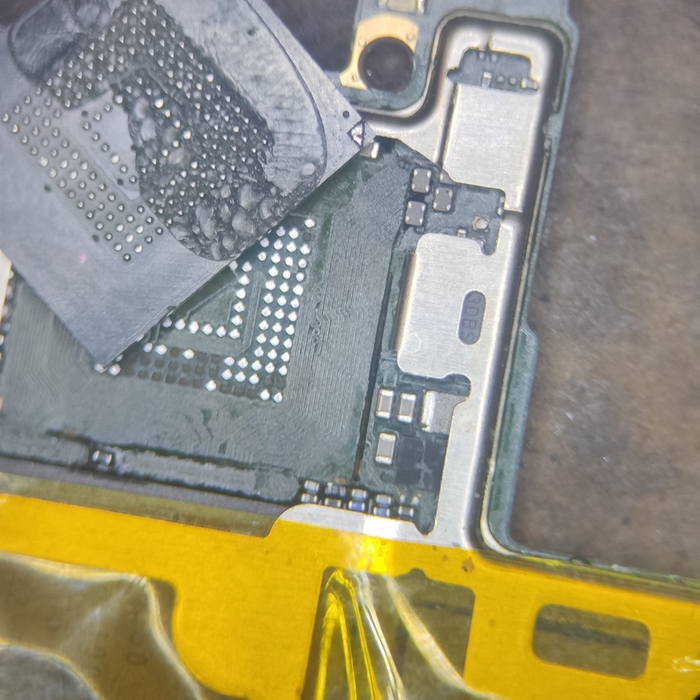

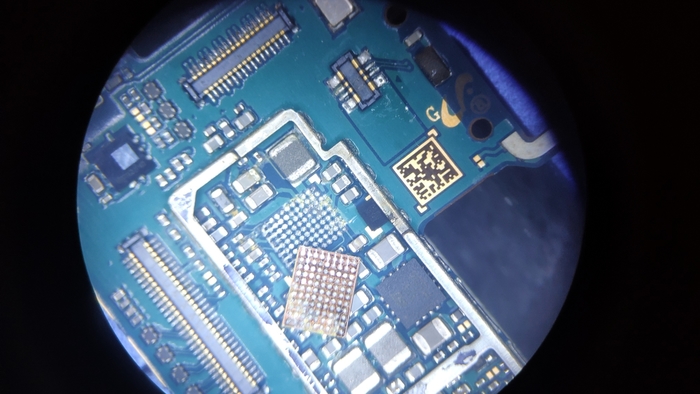

Далее берем подходящий трафарет, в моем случае я использовал универсальный. Намазываем паяльной пастой, а потом дуем горячим феном, чтобы паста превратилась в свинцовые шарики и прилипла к контактным площадкам на микросхеме процессора.

Все это тоже делается под микроскопом, чтобы лучше контролировать процесс. Проделываем ту же процедуру со всеми тремя микросхемами по очереди.

И в итоге получаются достаточно ровные шарики олова на “пузе” микросхем.

Припаиваем процессор на место, проверяем не “умер” ли он от демонтажа/перегрева и после этого припаиваем оперативку и флешку.

В конечном итоге получается рабочий аппарат, но к сожалению, после подобных процедур, это не гарантированный результат, даже если все сделать правильно
