Давно и неспешно погружаюсь в тему умного дома. Имеется Home Assistant с различными интеграциями, в том числе с умной колонкой от Яндекса.

И тут с приходом теплых дней вспомнил я про кондиционеры и про их возможность управления по WiFi.

Поскольку в инструкции в к ним сказано лишь о возможности такой работы без какой-либо конкретики и о существовании какого-то абстрактного WiFi модуля, подключаемого в USB разъем кондиционера, начал гуглить.

Нагуглил вот такие варианты:

1. Ballu Smart Wi-Fi BEC/WFN-02
   Рекомендуется “экспертами” Ballu
   Управляется приложением HOMMYN, которое может интегрироваться с Алисой, Марусей и Салютом.
   В продаже хрен найдешь ибо уже снят с производства.


2. HOMMYN HDN/WFN-02-01
   Универсальный модуль от HOMMYN для HOMMYN
   Есть в продаже. Даже разок заказал с Озона, но заказ отменили.
   Решил еще раз поизучать вопрос и…


3. HeatStick
   И тут я натыкаюсь на статью на хабре, в которой ребята представляют свой модуль для управления техникой Ballu, из которой меня осеняет что, несмотря на то что модули втыкаются в USB разъем, по факту же они взаимодействуют с устройством через UART посредством приема и отправки простейших команд при помощи контроллера esp8266.

Надо сказать, факт работы через UART меня сильно вдохновил. Ведь это означает, что все “мозги” для интеграций по сути находятся в модуле. Достаточно лишь заснифать общение оригинального модуля и можно интегрировать кондиционер с чем угодно посредством той же esp8266.

Но и этого делать мне не пришлось, так как, оказывается, давно уже есть решения на базе esphome. Не меньшим открытием для меня оказалось, что прошивки для midea, aux подходят для огромного множества кондиционеров разных фирм.

Сначала я наткнулся на вот такое решение: https://github.com/GrKoR/esphome_aux_ac_component, у которого в списке есть Ballu, хоть и не моей модели. Но, затем, когда я обнаружил явные расхождения по питанию (в доке везде 12-14В, а у меня 5), понял что это точно не мой вариант.

Обратился к доке на свою модель и обнаружил, что произведена она на заводе midea. И вот уж совпадение, но у esphome работа с ними есть прямо “из коробки”: https://esphome.io/components/climate/midea.html

Дело за малым: берем esp-01, заливаем прошивку, припаиваем usb разъем, втыкаем, добавляем появившуюся интеграцию esphome и радуемся маленькой личной победе и небольшой экономии.

Так это выглядит в настройках интеграции Home Assistant

Так это выглядит в lovelace Home Assistant

А вот так в умном доме от яндекса:

Фотографиями своей неаккуратной пайки, пожалуй, шокировать никого не буду, но схема там простейшая:

Есть небольшой нюанс, что у esp8266 по спеке максимальный вольтаж составляет 3,6В, а от кондея приходит 5В. По хорошему, необходимо этот момент учесть и каким-либо образом снизить напряжение. Однако, на практике же эта микросхема прекрасно живет и на 5 вольтах, что сводит весь набор компонентов лишь к платке с esp8266 (в моем случае, esp-01), разъему USB A male и 4 проводкам.

По ценам на али это тянет рублей на 100 вместо тех же 1500-2000 за решение от HOMMYN.

Полагаю, что для тру-электронщиков я никакого открытия не сделал, однако допускаю, что для начинающих это вполне может быть полезно.

UPD:
Как заметили в комментариях, стоит все же дополнить схему линейным стабилизатором AMS1117-3.3 иначе нет никакой гарантии, что esp в таком режиме проживет хоть сколько-то долго.

Всем привет! Делюсь решением дистанционного включения чего нибудь, в моем случае - насоса. Суть исходной проблемы: есть деревенский участок планировки "колбаса" - длинный, но узкий. В центре участка - инженерное сооружение гордо именуемое "скважина" а по сути - труба в земле в которой где-то внизу бултыхается вибрационный насос поднимая из недр земли воду. Так же есть три основных потребителя воды: рукомойник в доме (на одном конце участка), баня (на другом) и грядки (вокруг скважины). С грядками проблемы изначально и не было, включил насос - вода полилась. В случае с домом применялся приём выключил удлинитель в доме, включил насос, включил удлинитель, по наполнению - выключил удлинитель. А вот с баней приходилось бегать от бани к скважине и обратно. То есть пользоваться всем этим было не удобно.
В какой-то момент я вспомнил, что я немного инженер и мой внутренний гений родил решение из релюхт и двухканального радиовыключателя от люстры. Чуть позже оно обросло накопительной бочкой с датчиками уровня воды, вторым насосом (черпающим из бочки), и ещё тройкой релюх для автоматического долива в бочку израсходованной влаги. Решение прожило примерно два месяца и сдох радиовыключатель от люстры. То ли уличные условия этому комнатному обитателю не зашли, то ли не вынес он частого использования. Можно было бы конечно купить замену, но в результате эксплуатации были выявлены недостатки. Первый - пульт один и он периодически терялся. Второй - в силу специфики этих выключателей при первом включении установки на одном из выходов сразу появлялось напряжение (читай - включался насос), а с учётом того, что в деревнях электрики любят пощелкать большими выключателями - надо было следить за тем, не был ли насос незапланированно включен.
В общем пока я думал как избавится от этих недостатков лето закончилось и думать я продолжил уже в привычных условиях городской квартиры.
И вот как-то бороздя просторы этих самых интернетов я встретил её: плату с esp8266, питанием от 220в и четырьмями релюшками на борту (согласен, 4 - перебор, хватит двух, но с двумя не было). В итоге было собрано оно:

Оно следит за тремя датчиками уровня в бочке:
верхний - для сигнала наполненности бочки
средний - для сигнала включения насоса наполняющего бочку
нижний - для аварийного останова насоса, выкачивающего воду из бочки.
Оно управляет само наполняющим насосом и оно реализует простенький веб сервер для управления собой. Вот, кстати и сам интерфейс управления:

Управлять этой штукой можно с любого устройства подключенного к вайфаю участка, а значит пульт всегда под рукой. Поведение системы полностью контролируемо и без неожиданностей. Из недостатков: руки должны быть более-менее чистыми (негоже немытыми тыкать в смартфон). В силу особенностей реализации возможны затупы при хреновом вайфае.

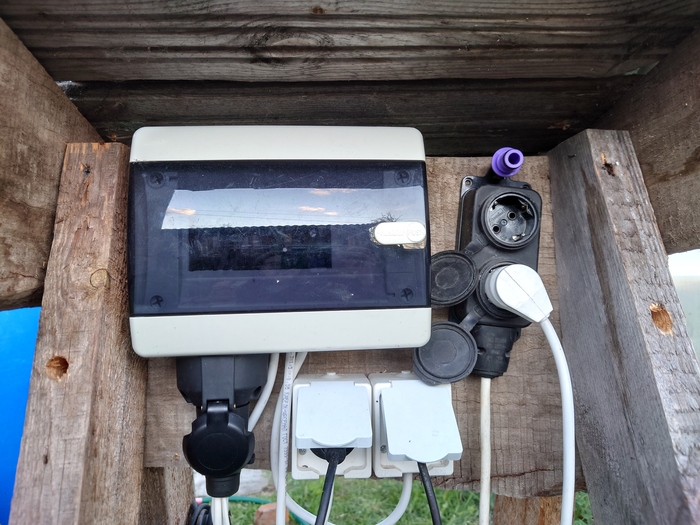

Ну и на последок вот фото в сборе:
