Светомузыка на ATtiny13
Видео работы:
Схема:
Устройство снимает звуковой сигнал с электретного микрофона (можно взять любой, я брал с старого плеера), микрофон питается фантомным питанием через резистор в R5 10kOm. Сигнал с микрофона снимаем через разделительный конденсатор 0,1мкФ (можно отклониться в широких пределах) который отсекает постоянную составляющую сигнала.
После микрофона сигнал попадает на вход операционного усилителя LM358 (можно взять любой другой или собрать усилитель на транзисторе) и максимально усиливается, чтоб подать на вход микроконтроллера сигнал амплитудой от 0 до 5В.
Микроконтроллер ATtiny13 работает на частоте 9,6МГц и тактируется от внутренней РС цепочки, (прошивка и фьюзы будут в архиве ниже). Микроконтроллер проводит анализ подаваемого на вход сигнала и в зависимости от того какой он частоты зажигает один из четырех светодиодов. Вот и вся светомузыка!
Страничка проекта, там есть схема и прошивка
Показать полностью
1
1
Светомузыка для светодиодной ленты, на советских транзисторах.
Собрал очень дешевую и простую светомузыку для светодиодной ленты. Схема отлично подойдет для новичков. Так же есть вариант этой схемы для RGB светодиодной ленты, его вы можете найти по ссылке в описании видео. Видео: https://youtu.be/bTn11EPPGqw
Лучшие 170 рублей, которые я тратил на алиэкспресс
Лампочка, которая вкручивается в обычный цоколь E27
В живую выглядит круче ( снималось на Huawei honor U8860)
Показать полностью
1

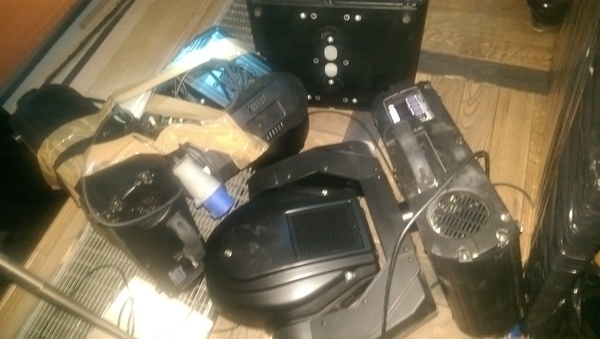

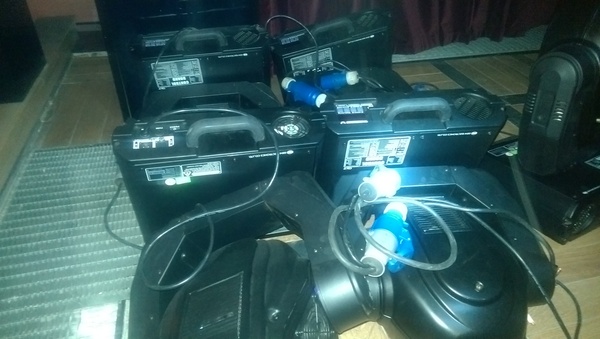

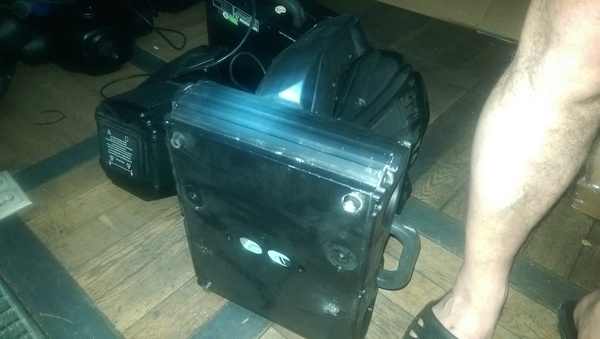

Нужна помощь,кто может сказать что за модель светомузыки?два комента внутри
Показать полностью
2
Простая светомузыка своими руками
Идея из http://pikabu.ru/story/akhtung_sposob_3874161

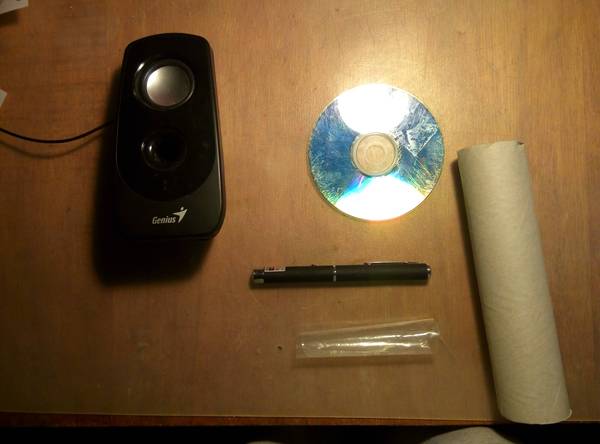

Привет всем! Сейчас я покажу, как можно сделать простую светомузыку. Вообще-то идея довольно старая, но на пикабу я ее не нашел. Понадобится:
• Колонка
• CD, DVD или маленькое зеркало
• Лазерная указка
• Пленка, воздушный шарик или другое резиновое изделие
• Любая толстая трубка
• Скотч

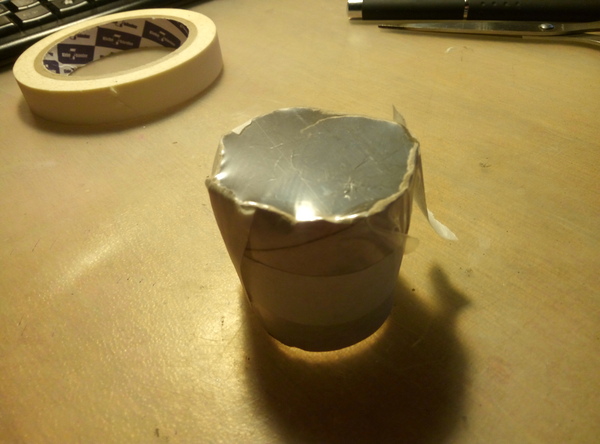

Для начала обрезаем трубу, на нее натягиваем пленку и закрепляем.

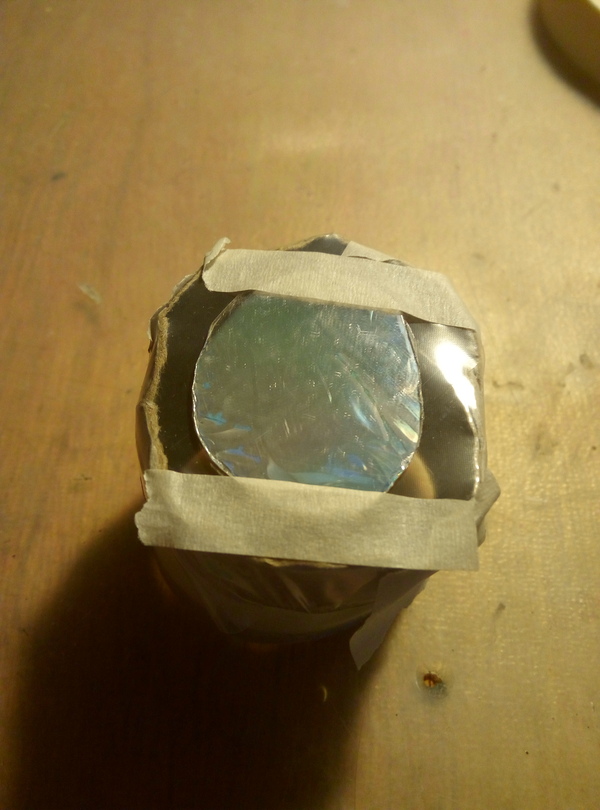

Вырезаем из диска "зеркало" и клеим к пленке.

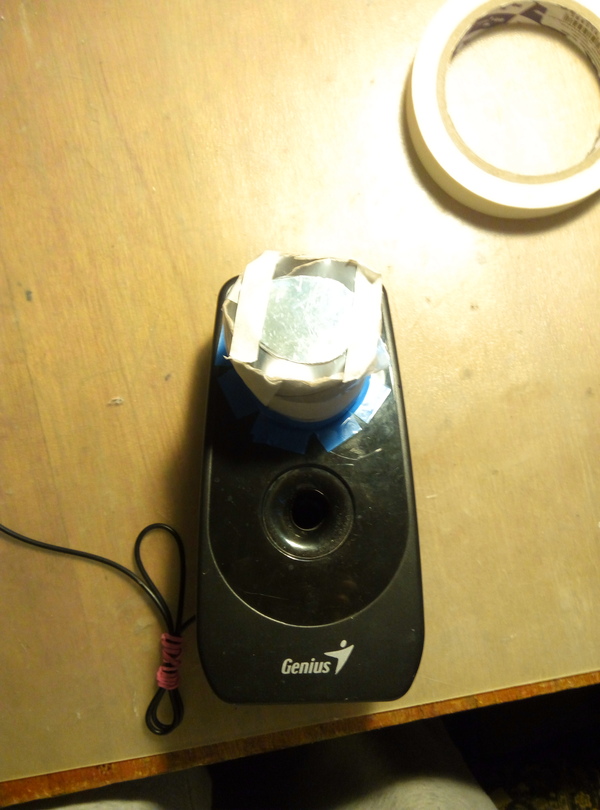

Теперь эту конструкцию клеим к колонке. При этом желательно снять сетку, закрывающую динамик(если она есть)
Осталось только направить на зеркало лазер, и включить музыку.
Отмечу один недостаток: звук от колонок немного искажается и иногда дребезжит .
На видео, к сожалению, не хватает рейтинга, поэтому ссылки.
https://www.youtube.com/watch?v=1-urSnUO3gQ
https://www.youtube.com/watch?edit=vd&v=y_gBmlrbN_o
Реализация моя, ставлю тег "мое".
Показать полностью
5
Поздравление от Tesla с рождеством
Tesla Motors включила в управляющее автомобилями программное обеспечение «пасхальное яйцо», которое превращает кроссовер Model X в светомузыкальную установку. Так Элон Маск поздравил клиентов с Рождеством.
RGB Светомузыка Ардуино
К посту http://pikabu.ru/story/novogodnyaya_yolka_na_raspberry_pi_38... .
Конечно не так уж круто, но работает почти на любую музыку. Сделано при помощи Быстрого Преобразования Фурье.
