Здравствуйте, уважаемые дамы и господа:)

Сегодня речь пойдет об маленьком прикольном ноутбуке, который мне принесла пикабушница Кристина.

Печаль его была в том, что при шевелении верхней крышки - изображение частично пропадал, мерцало, ну и прочее.

Вот такой вот ноутбучек, небольшой, сенсорный -

Собственно, первым делом я подумал на шлейф матрицы. Разобрал болезного, осмотрел - а шлейфик-то живой.

И тут взору предстали полностью отваленые крепления крышки верхней к петелькам.

Снял верхнюю внутряшку, добрался до крышки, огрызочки от креплений пособирал, и на чудо-клей замастырил -

Почти как заводское)

Кто-то с содой делает, кто с рисом или пшеном - я как-то хорошего клею случайно купил, и вот пользуюсь)

Обождал маленько, собрал ноутбучек воедино, и собственно исчезла проблема, и шлейф менять не пришлось)

объяснение произошедшему у меня только одно - по низу матрицы ж идут все её электронные умные внутряшки, которые крепятся к самому "стеклу" гибкими шлейфами, а они перегибов не любят. Вот собстнна от перегибов видать и была печаль.

Аппарат возвращен владелице:)

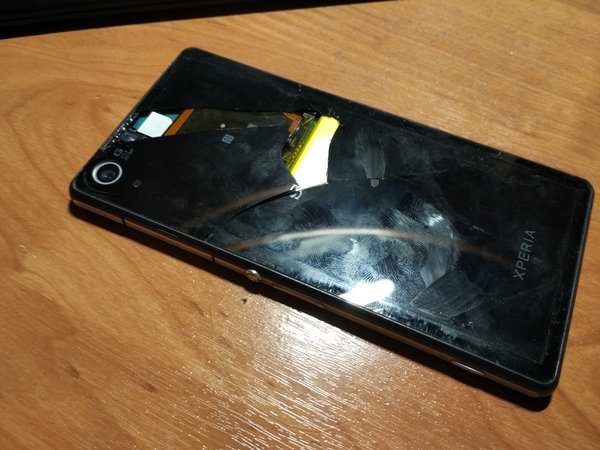

Следом был на руках сони, з3 компакт. Ладно скроен, складно сложен, да вот печаль - посекла жизнь его, да прям по морде лица.

Тут все просто - новый модуль и все.

Главное - аккуратней с задней крышкой, уже не в первый раз - если аппарат бит спереди, то частенько и сзади разлетается.

Греем собстнна феном градусах на 80 зад аппарату, сымаем присоскою крышку.

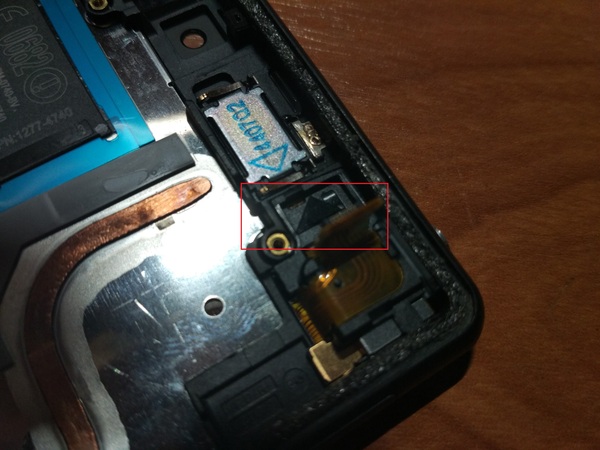

Далее - откручиваем 5 винтов рамочки, и аккуратно, дабы не оторвать антенку, снимаем её.

Отщелкиваем батарею, на всякий случай.

Снимать её не надо.

Греем мордочку аппарату, снимаем битый модуль.

Кстати, наглядно -

Слева - модуль-дубликат, српава - оригинал.

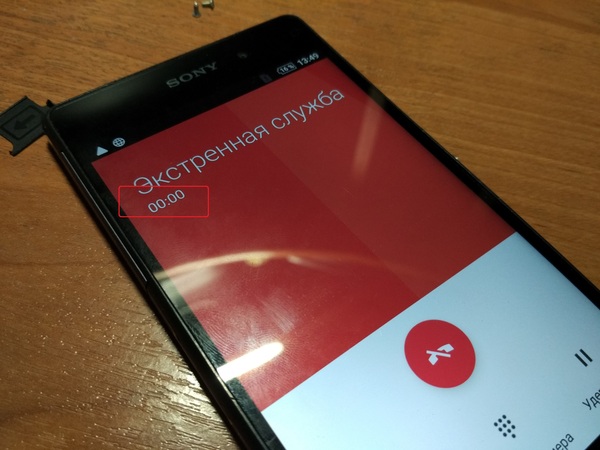

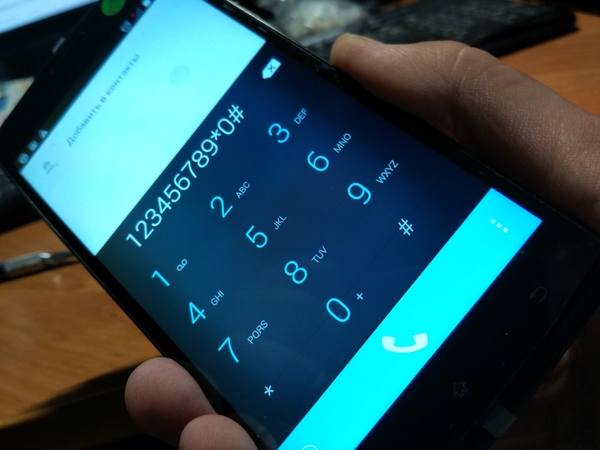

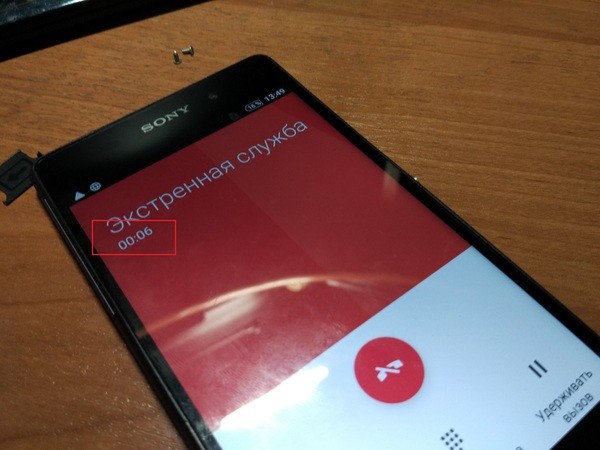

Тестим "на весу" -

Бледно - ибо яркость убавлена.

Ну, и если все ок - собираем назад. Но не на скотч, а на клей, ибо скотч тут толстовато будет.

Клей - не тот чем я пластик клею, и знаменитый в7000, в6000...

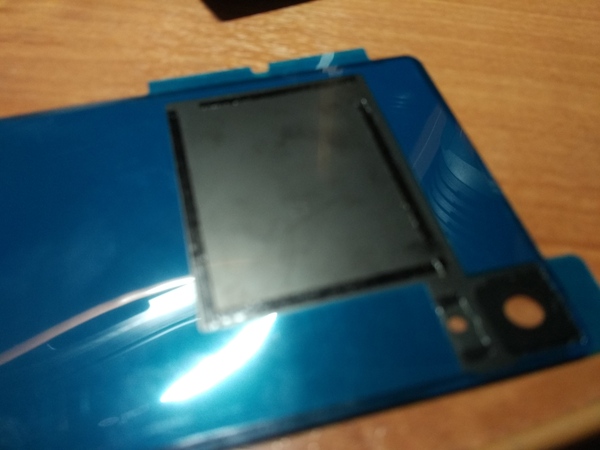

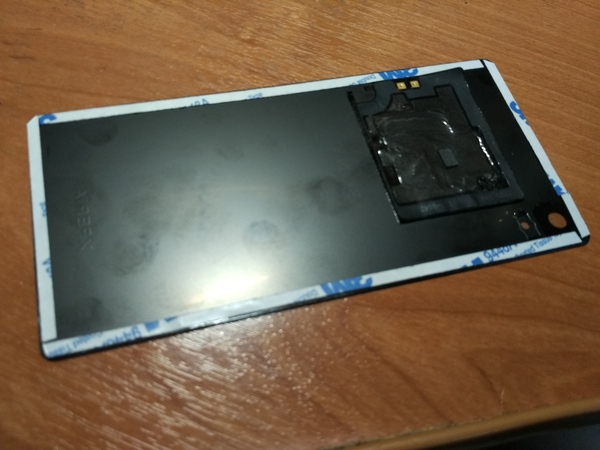

На него же и новую крышку заднюю клеим.

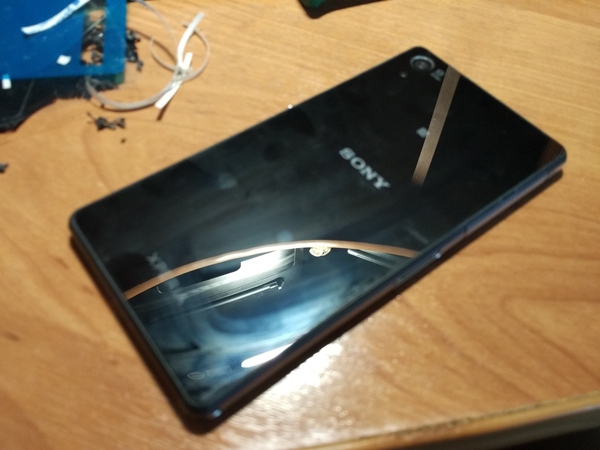

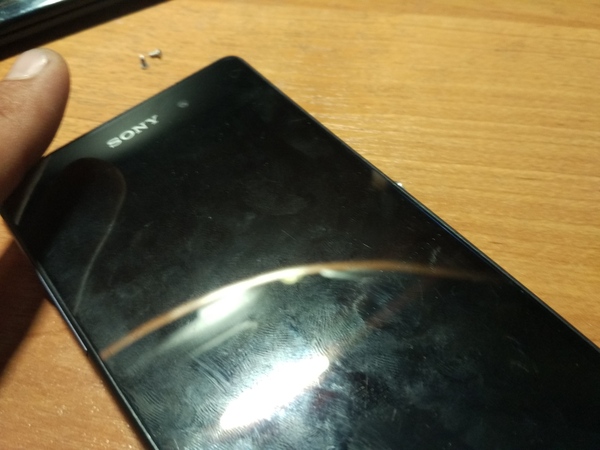

И вот аппарат готов вернуться к владельцу.

Ну, и про примитивную "невключашку" пару слов.

Принесли ноут, асус. не включается.

Он, бедный, видимо много чего в жизни видал, ибо петли отломаны, рамка поломана, хард с бэдами...

На кнопку не реагирует.

Разберем-с...

А кнопка-то... кхм... немножко отвалилась)

Берем паяльничек, флюс, припой, и делов-то -

На 4 минуты (3 из которых - прогреть паяльник).

Результат -

Зафурычил аппарат (с не своего харда правда, но включение - есть)

дальше будем поглядеть, что да как.

Засим спасибо за внимание, и до новых встреч:)

P.S. с недавних пор стараюсь отказываться от ремонта техники apple - ну не нравятся они мне, или я им... в общем, аж бесит.

И да, в СЦ не работаю)

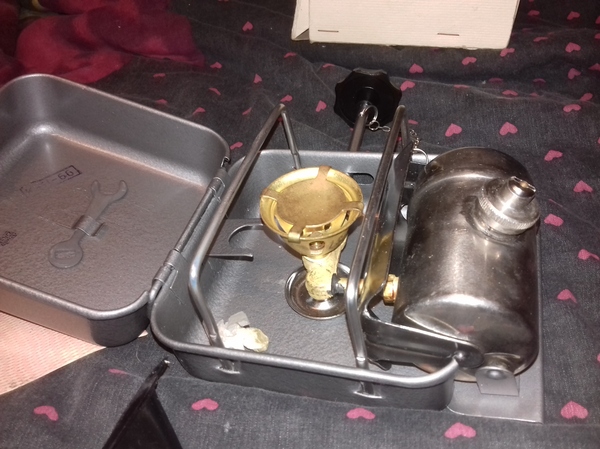

Переехал не так давно в новую квартиру, ну и как водится был в этой квартире один угол со старым барахлом, от старых хозяев, который все не доходили руки разгрести. И вот наконец собравшись духом нашел одну старенькую коробочку.

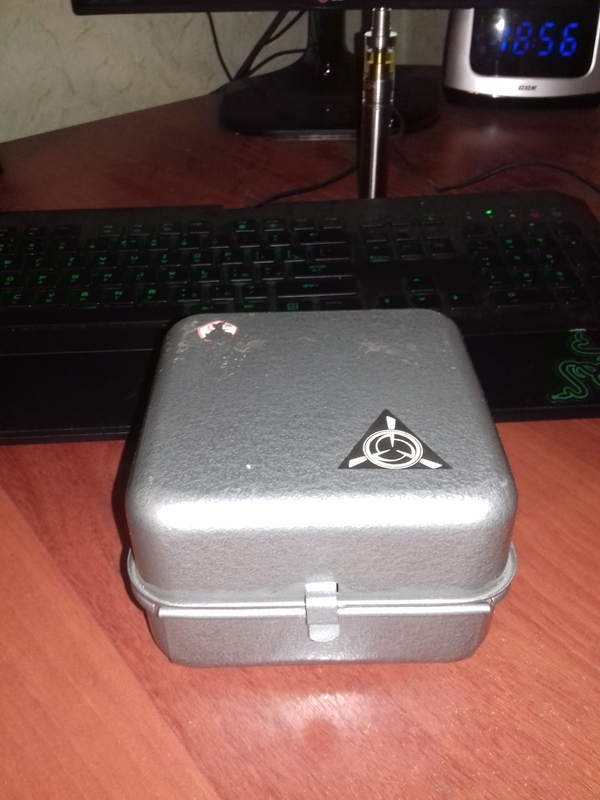

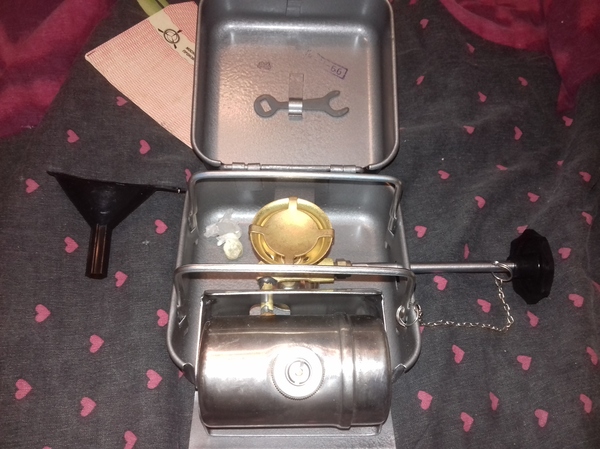

Опыт разбора таких коробочек подсказывал что содержимое не совпадает с описанием на картинке, но не в этот раз..

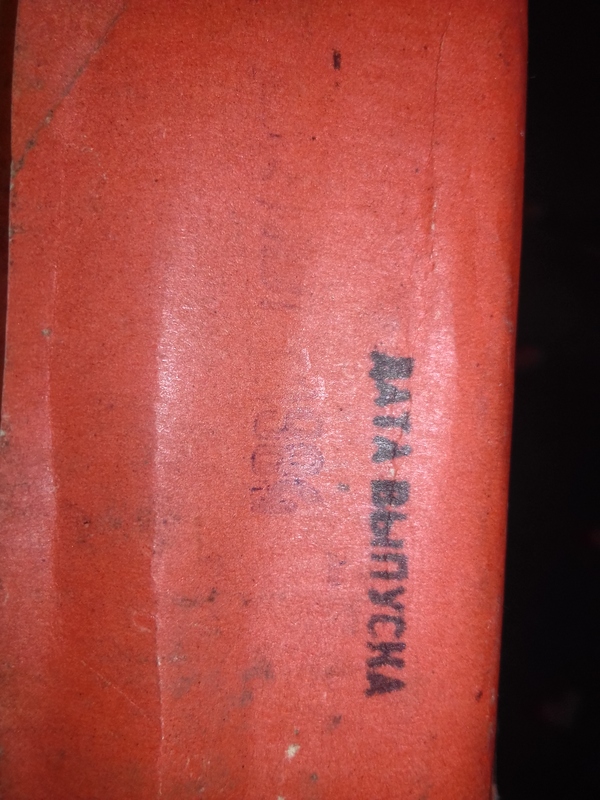

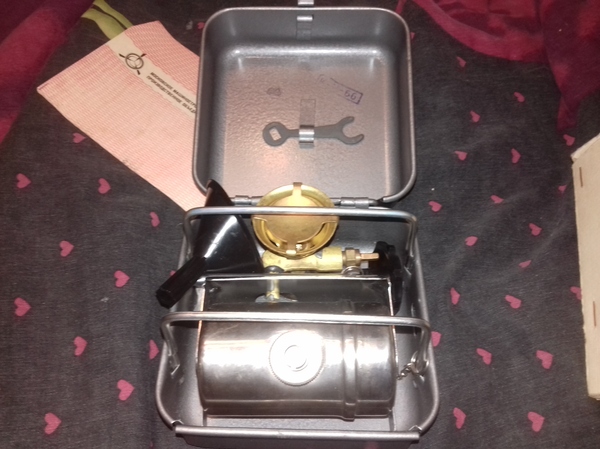

В принципе в нем нет ничего примечательного, пока я не прочитал паспорт\инструкцию и перевернув с обратной стороны увидел дату производства..

1984 год!!! Он старше меня на 6 лет и на 15 лет бодрее меня визуально)) Месяц к сожалению не читаем. до сих пор все механизмы в смазке и работают. Осталось выехать на природу для рыбалки\охоты\пьянки (нужное подчеркнуть) и опробовать.

Квартира моя, примус теперь тоже мой так что тег мое))

И чтоб не закидали тапками в мой первый пост вот вам мой помощник!)

Здравствуйте, дорогие подписчики, читатели!

Сегодня расскажу об очередном небольшом ремонтике.

Итак-с, наш сегодняшний пациент - гнусмас.

Вот такой. И да, тут с него уже снята серединка, ну да не суть.

Проблема - не заряжается.

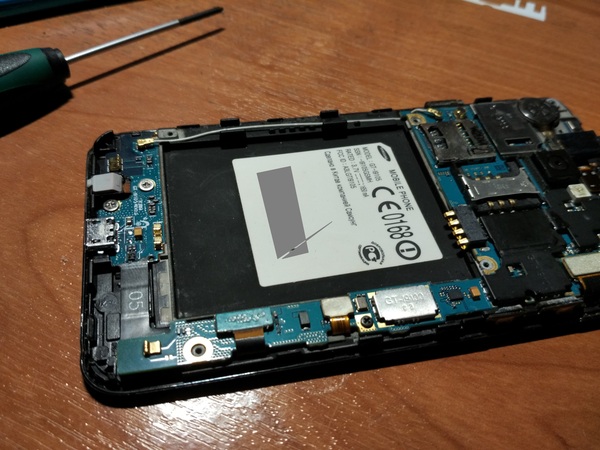

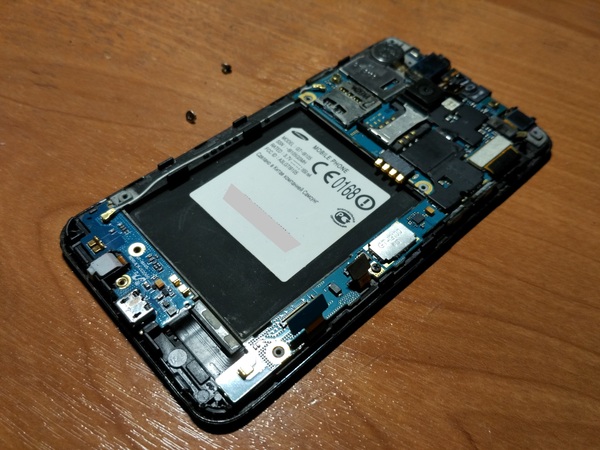

Вот его.... кхм.... внтрЯшки:

Начинать следует всегда с разъема (ну, если зарядку конечно саму уже проверили)

Взглянем-с...

Ага, в хОвнах все. Почистим, авось поможет?

Не помогло)

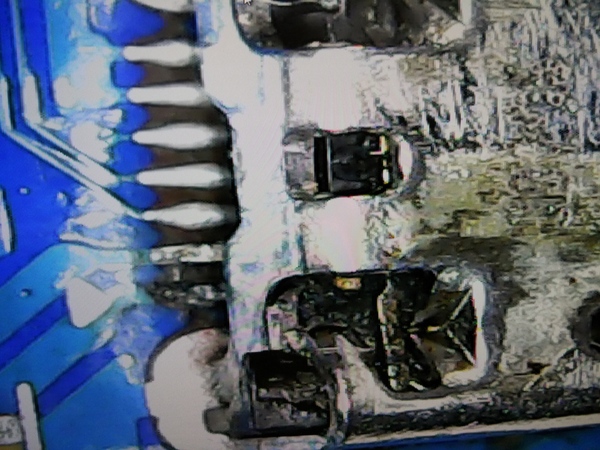

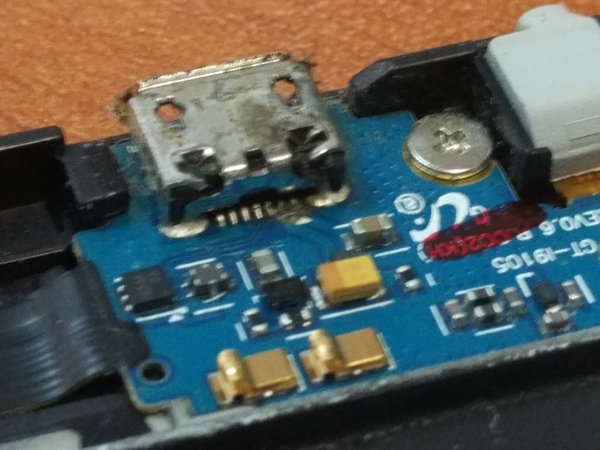

Глянем ближе -

Вот така картина.

Вариантов два - или перепаять разъем (разъем 70 р. плюс посидеть попаять) или поменять целиком платку с разъемом зарядки (150-200 р.)

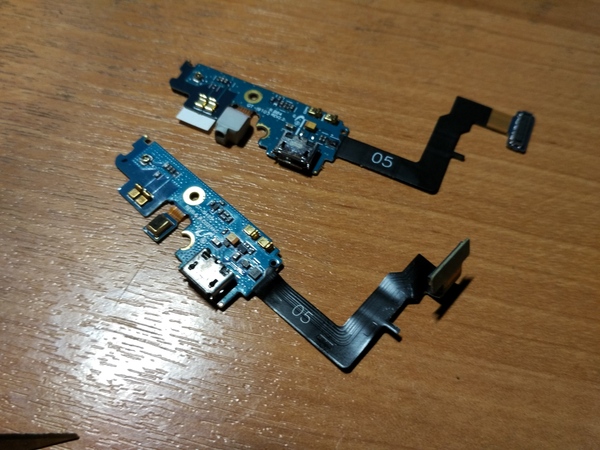

Естественно, проще целиком платку -

Сверъху новая, снизу - старая.

Маленько погреем её место феном, и откливаем.

Ставим новую.

Резинку только не забыть надо, на микрофон)

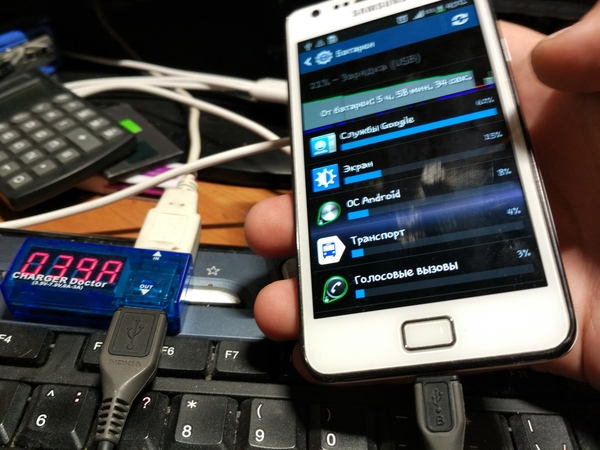

Проверяем на соплях -

Пошла жара в 0,39 А :)

Все, можно собирать усё воедино, да.

Вот такой вот небольшой ремонтик вышел.

И кстати, такая компоновка встречается довольно часто, когда разъем зарядки находится на отдельной маленькой дешевой плате. И ненадо ничего паять:)

Спасибо за внимание.

Напоследок - сегодняшняя радуга -

P.S. традиционно сообщаю, что в СЦ не работаю.

P.P.S. Будет ли уважаемому сообществу интересны посты об отделке балкона руками системного администратора? а об мелком дтп с мотоциклом и оформлении сего через европротокол?

Здравствуй, дорогой читатель!

Не спится мне в ночь глухую, ибо занят дюже)

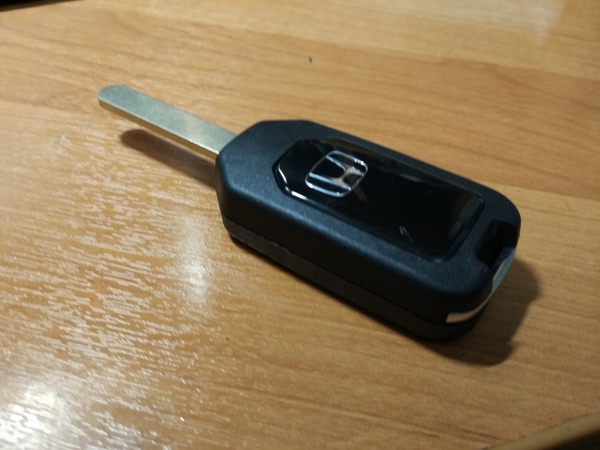

В перерывах между делами, забрал с почты приколюшку - ключик выкидной для машины своей.

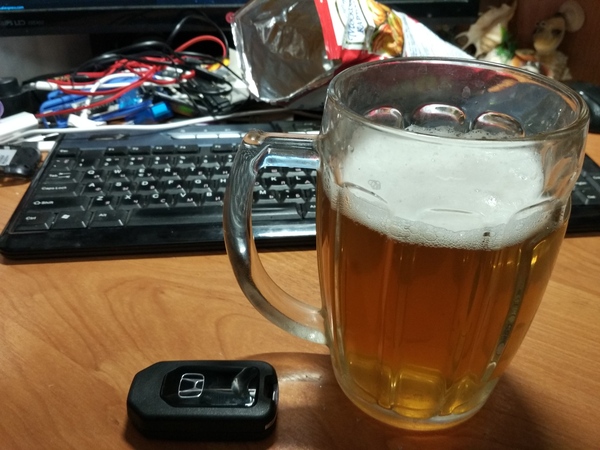

Вот он, в сравнении с кружкою пивка -

Ну и что же, руки наши не для скуки)

Что нам надо? пральнна, вытаскать чип иммобилайзера и перекинуть в новый ключик. Ну, и жало новое наточить, но это уже после.

Итак-с...

Вся соль в том, что чип - вещица хрупкая, и дорогая.

Вытаскивать будем крайне аккуратно.

Развинчиваем родной ключ -

Тут уж в перемешку все, так получилось)

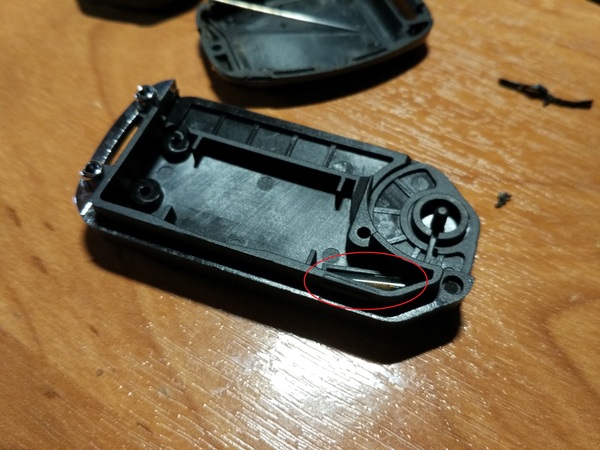

Следом место, где сидит чип, слегонца греем феном, и тоненькою иголочкою потихоньку, без фанатизьму, вытаскиваем его, и перекидываем в отведенное место в новом ключе.

Далее дело за малым - крепим его на что-нибудь, дабы не бултыхался. Я на двусторонний скотч прилепил, ибо он под рукой был.

И собираем вназад все)

Теперь дело за малым - сходить к ключнику, жало заточить.

Ну и про "не включается"

Попал в лапки тут аппаратик один, "не включающийся".

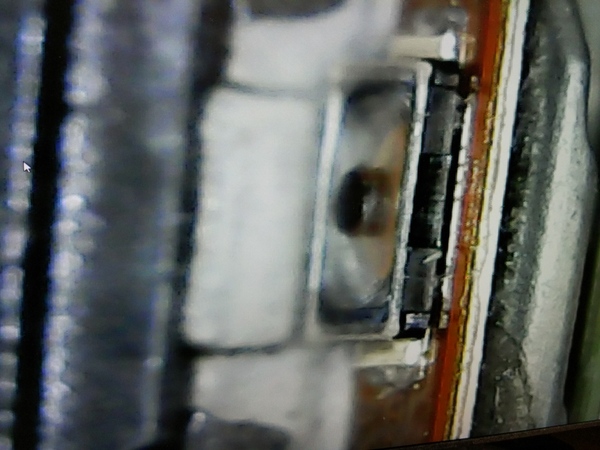

А беда его при внимательном рассмотрении вот -

В этом вот шлейфе. А если быть точным - то в его пайке к материнке, и в выдранной кнопоньке включения -

А вот так должно быть -

Собстнна, мажем флюсом место пайки, отпаиваем старый шлейф, получаем -

И....

А что и, шлейф еще не куплен, надо завтра за ним ехать)

Так что как то вот так получается.

Засим всем спасибо за внимание:)

З.Ы. традиционно сообщаю, что в СЦ не работаю, а это так, домашнее развлечение.

Добрый вечерочек, дамы и господа.

В одном из прошлых постов я упомянул умные часы с бядой-печалью -

Собственно, вот и они -

Не хотят они заряжаться, ну никак не хотят) сгнила-померла контактная площадка. И как оказалось, это у них печалька стандартная.

Вариант напаять - считаю недолговечным.

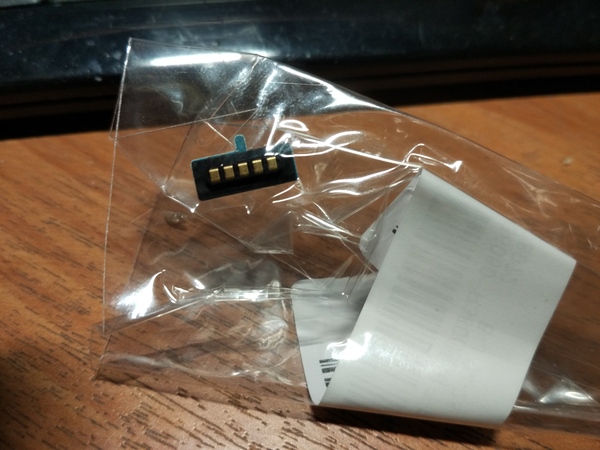

От того за пол-плошки рису у дядюшки Лао была она заказана, и через 3 недели получена -

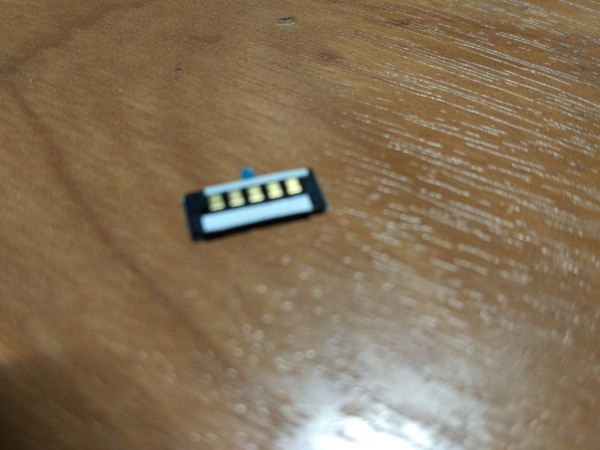

Вытаскаем её на свет Божий, маленько скотча двустороннего на не -

И впихуиваем её в потраха часовые -

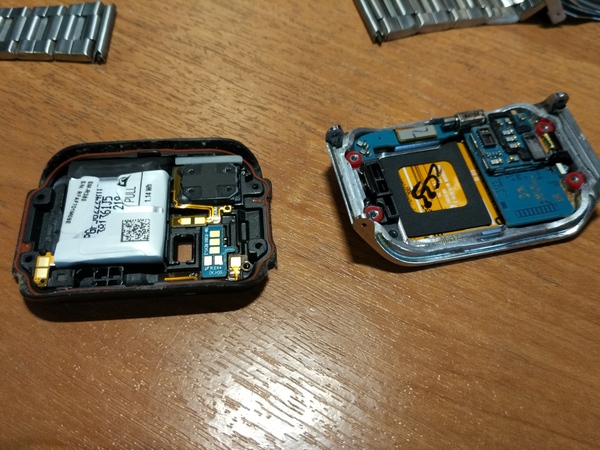

Вот они, кстати. Вид изнутри.

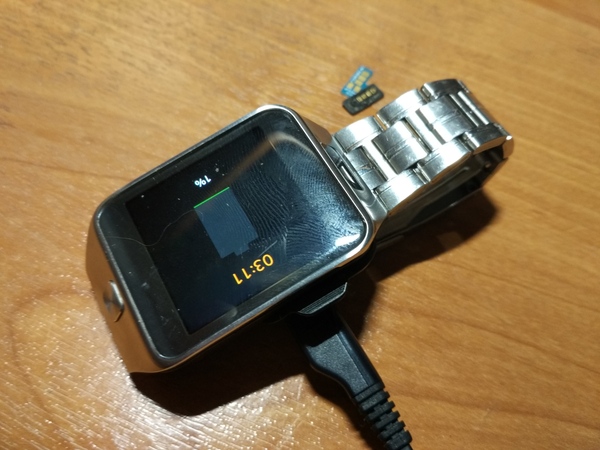

Собираем все вназад, проверяем -

Вот, собственно, и все.

P.S. Татьяна, забирайте:)

P.P.S. традиционно сообщаю, что в СЦ не работаю:)

Здравствуй дорогой читатель!

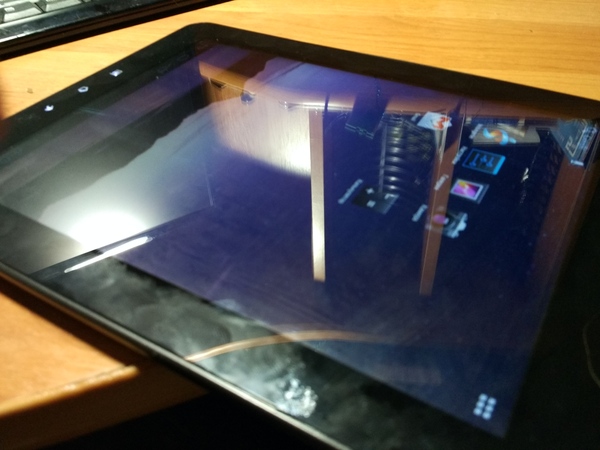

Попал мне тут в руки кятайский планшет, вот такой -

Беда его не шибко видна, но все же - треснуто стекло.

Есть далее два пути-варианта - найдете стекло - будет посложнее но подешевле. Найдете стекло с тачем - дороже, но проще:)

Стекла я не нашел, модуль купил у дядюшки Лао за пол-плошки рису -

На фото не трещина, а так пленка транспортировочная легкла)

Ладно, приступим-с.

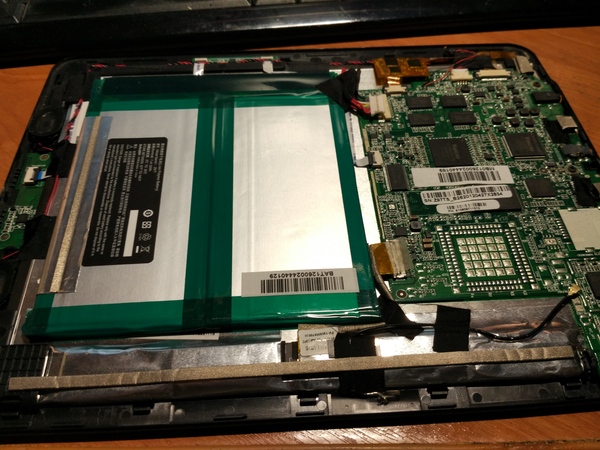

Для почину - вот его потрашеньки -

Зад с практически любого кятайца снимается легко - одни лишь защелки.

Скидаем потраха напрочь, шлейфы туда же.

Далее - если меняем стекло с тачем - то греем, и аккуратно отклеиваем сие от матрицы, по периметру к ней приклеен тач, и от рамки - приклеено стекло по периметру.

Но мне чот было скучно, и решил отделить стекло а следом уж тач)

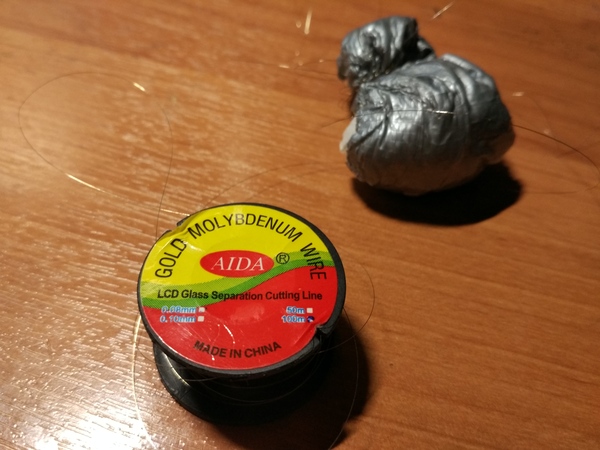

Мелкие осколки погрев снимаем скальпелем аккуратно, далее берем в руки чудо-нить

И легким но уверенным движением руки и разумным прогревом фена, получаем -

Матрица целая - проверено на коленках)

Тач - тоже работает, мало ли, сгодится еще.

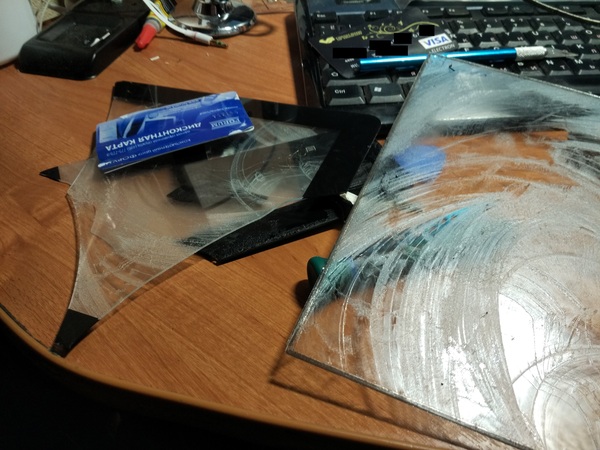

Стекло - вон оно, в кучке)

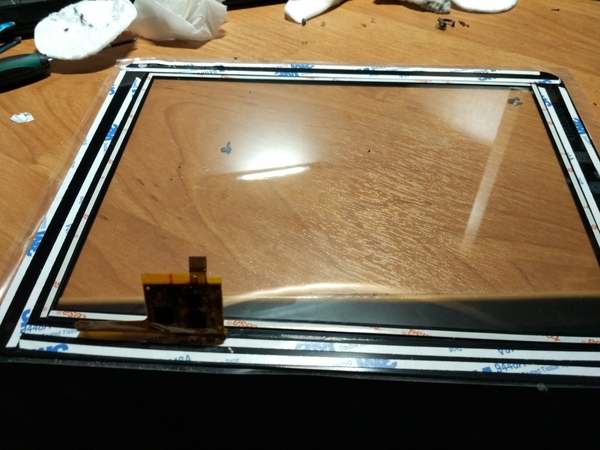

Далее берем новый модуль, протираем спиртом кант, обклеиваем скотчем 3М (трЭм)

Ну и соответственно собираем аппарат воедино -

Все фурычит, как и должно.

Ну, и о логин+ замолвим слово)

Опять принесли. Другой уже. И откуда их столько?!

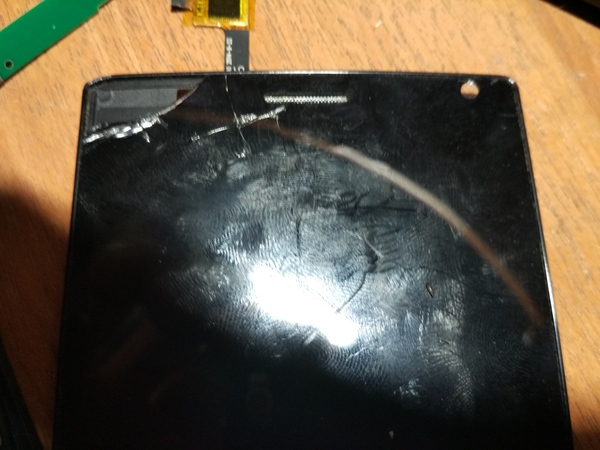

Беда его вот в чем -

Так неудачно слушчилось, что кокнулось не только стекло сенсорное, но и матрица.

Цена модуля - 1900 р. Жаль, в этот раз только собраный модуль удалось купить.

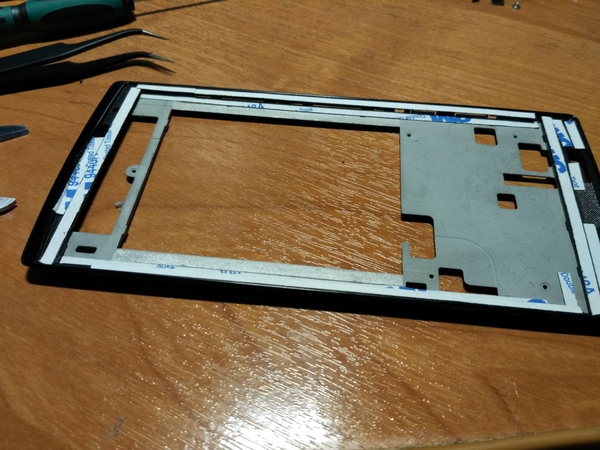

Берем рамку получше, клеим туда скотчику

Собираем новый модуль с рамкой (мы же предварительно на коленке все проверили?:)

И собираем аппарат воедино.

А теперь чуть советов для владельцев подобных аппаратов.

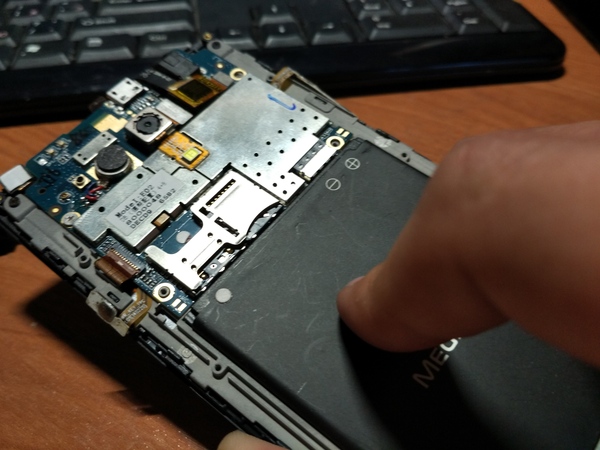

Для наглядности - фото потрахов егойных -

1. будьте аккуратны со шлейфами кнопок - хрупкое! Отклеивать кнопки боковые лучше чуть погрев, и поддев скальпелем.

2. шлейф от "материнки" к плате с динамиком и проч. - припаян к материнке. С обратной стороны. Аккуратно!

3. железка с вашим imei - прилеплена к заду модуля на адский скотч - аккуратно! если меняете только тач - не трогайте вы её)

Пока что на этом все, аппаратура возвращена владельцам в исправном состоянии:)

P.S. А деталька для часиков уже наверное импортнулась к нам...) ноут-залитыш начал подавать признаки жизни... надеюсь, скоро будет пост поинтереснее)

Спасибо за внимание, и по традиции сообщаю - в сц не работаю:)

Здравствуй, дорогой читатель!

Принесли тут только что фотик - будто не включается.

А прижмешь крышку - он и включится)

Вот такой -

это он уже частично разобран.

Приступим-с...

Повыкрутим винты видимые, доберемся до потрАшков -

Нам интересен вот этот микрик -

проверяем "от руки" - все включается, значит, проблема чисто механическая в крышке.

вот в этой вот загогулине.

Разбираем дальше, загогулину загогуливаем побольше, чтоб она микрика хорошо касалась, собираем -

Вуаля, работает окаянный)

Дело недолгое, аппарат ушел дальше работать)

Ну и про экраны.

А вернее о том, как разобрататься, что же надо купить для не очень массовой электроники.

Обратиляс ко мне Тимофей с вопросом экрана на эл.книжку -

Вот такая его печаль постигла.

А чтоб не платить втридорога за сие, разбираем аппарат, ищем маркировки на шлейфах -

И по ним уже подбираем у Китайцев нудную вещицу в пару-тройку раз дешевле чем тут)

Книжка собрана, возвращена владельцу -

В ближайшем будущем - надеюсь - восстановлю залитый ноут Александра (еще не все потеряно...) и часы, умные:)

И еще, про экраны - принесли тут ленову -

Беда видна - подсветка есть, изо - нет.

Глянем на шлейф, на коннектор -

Ничего критичного, но для верности - спиртиком его.

Не помогло.

В итоге - распотрашиваем, и приходит понимание что беда не приходит одна - видать, аппарат так ювелирно низом упал, что и по сенсору трещина пошла (на начальной стадии под софт-кнопками)

Запчастюльки куплены, аппарат собран, фото итога не сделал - забыл)

Ну и так сказать "тизер" или как там модно-то... про умные часы)

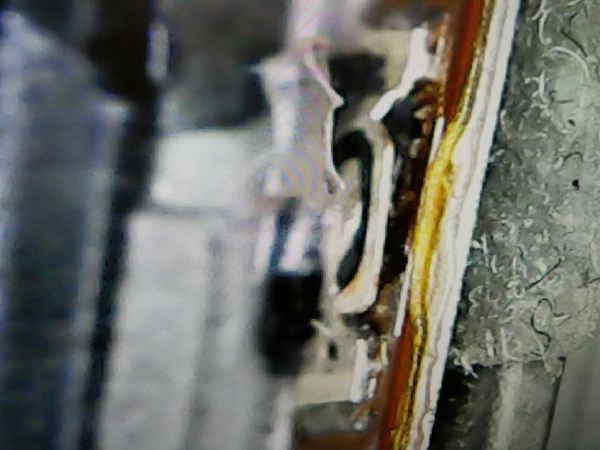

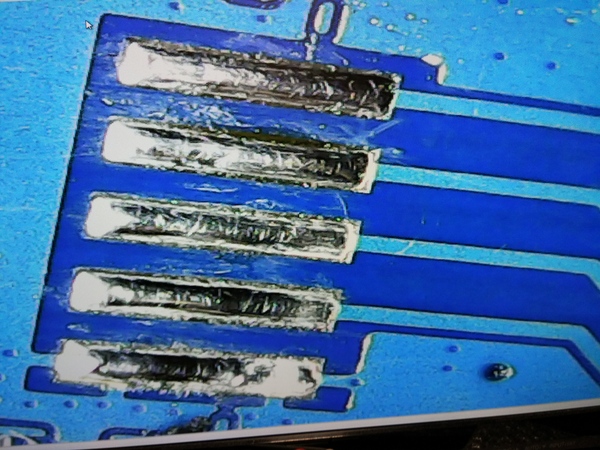

Забыл чуть подсфокусировать микроскоп, да, такое фото вышло - что поделать (@gepka, я таки купил себе микроскоп!:)

В общем и целом, прогнила-пошоркалась контактная площадка, заказал с Кятаю, ждем-с.

А в довершение - фото моей нагловатой кошеньки, которая не стесняется залезть на стол и там тупить о высоком -

Вот как-то так:)

По традиции сообщаю, что в СЦ не работаю, а ремонты - это хобби, приносящие моральное успокоение и немножко денег.
