Доброго дня, дамы и господа.

Обратился ко мне на днях пикабушник за помощью - не показывает проектор через hdmi.

Честно сказать, я все больше с мобильными да планшетами вожусь, но и тут взялся глянуть.

Разберём нашего болезного

Вот такой там бутерброд, три этажа плат.

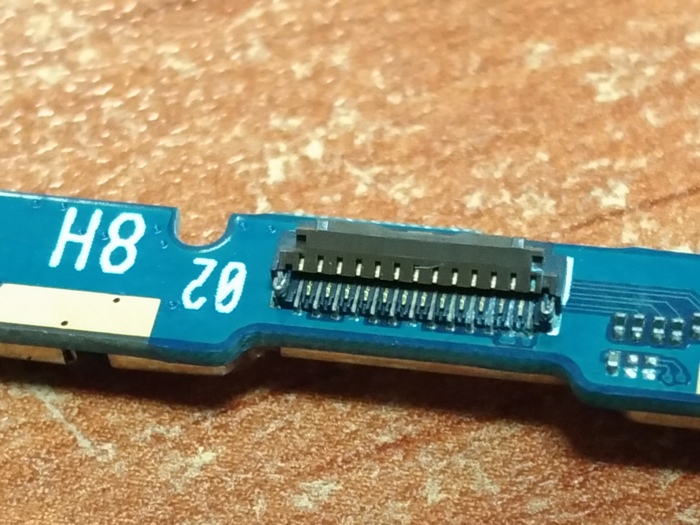

Поломка оказалась банальной - отвалился разъем miniHDMI.

Чтож... Зачистим все оплёткой, залудим свинцом, впаяем тот же разъем, ибо сам то он цел и невредим.

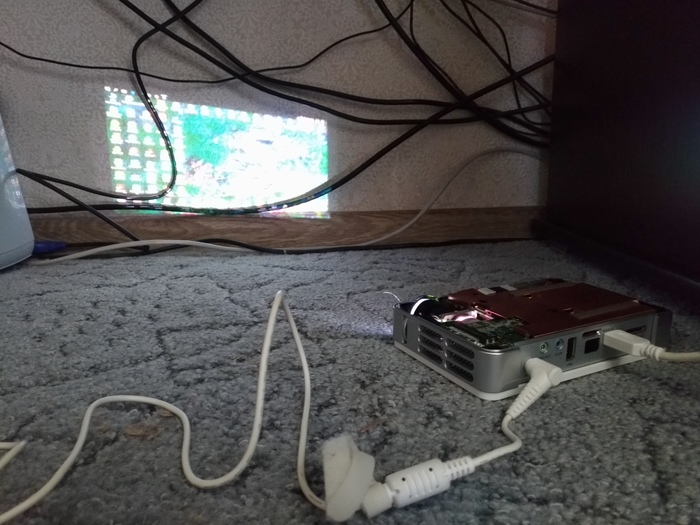

Собираем все назад, проверяем -

Успешно.

Дособираем до конца, и возвращаем владельцу :)

Ну а помогает во всем этом во такая кошка

Был ещё на днях sgn4 - традиционная уже замена разъема -

С ними кстати есть один момент - попадаются аппараты, где дисплей приклеен только по периметру. А попадаются и те, где он склеен по всей площади. От чего зависит - не знаю.

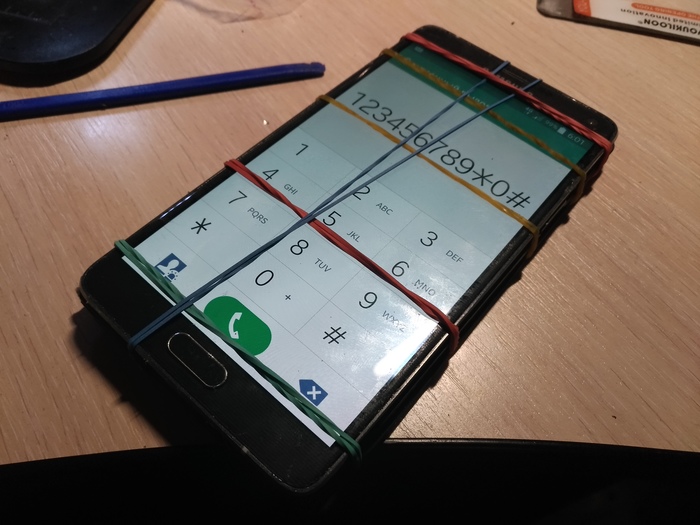

Ну а назад я их стал склеивать на резинках

Получается лучше чем с прищепками.

Вот как-то так:)

Спасибо за внимание.

Надеюсь, кому-то прочитанное будет полезным.

P.s. и да, традиционно - это не мой основной доход. Это своего рода хобби, в свободное от работы время.

Доброго дня, дамы и господа.

Сегодня на повестке дня - galaxy note 4 - с проблемой - не заряжается.

Цепляем на зарядку через usb тестер, и видим потребление, равное нулю.

Перво-наперво тут виновник - разъем микро usb.

Сложность в том, что разбирается аппарат через дисплей. Ну и разъем не как обычно 5 контактов, а 11.

Чтож, приступим.

Я для разбора подобных тушек использую фен на 100 градусах, и изопропиловый спирт. Суть такова - разогреваем модуль, подсовывает в образовавшуюся щель тонкий медиатор, и шприцем заливаем в щель спирт.

И так по всей площади, дисплей приклеен в том числе и по середине.

Ахтунг! Не порвите сенсорные кнопки!

После проверяем, не срукожопили ли мы -

Дисплей жив:)

Разбираем дальше -

Нас интересует нижний шлейф.

Можно, конечно, купить новый - но что-то в дефиците они. Значит, будем менять разъем.

Крепим его в держалку, заклеиваем соседние элементы каптоновым скотчем, и снимаем разъем феном на 340-350 градусах, средний поток.

Чуть ближе -

Осторожно - плата тонкая, и разъем припаян и на брюшке. Долго греть нежелательно, плату можно убить и придется бежать искать новую.

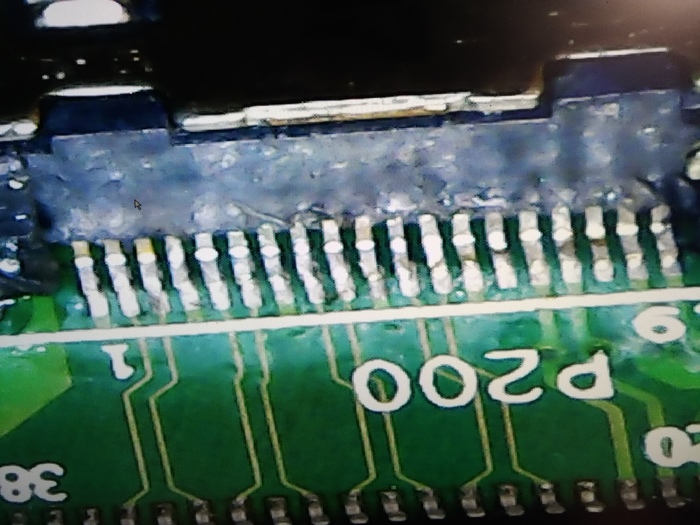

Чистим посадочное место и контакты оплёткой, залив флюсом rma-559.

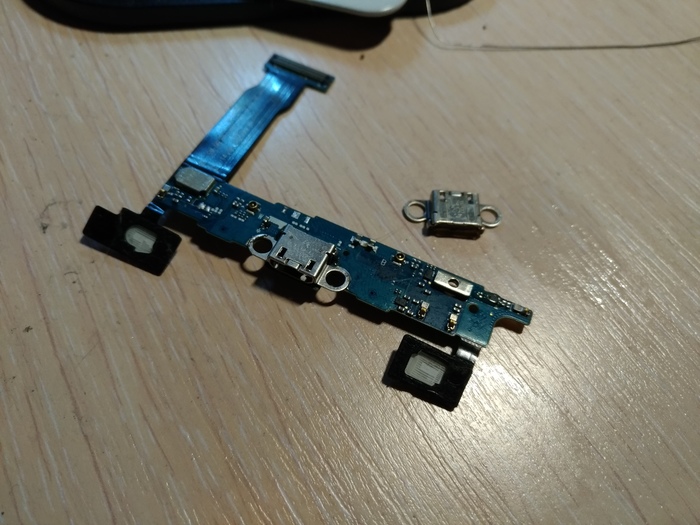

Берём новый разьем облуживаем контакты и брюшко, четко спозиционировав, припаиваем сперва крепёжные контакты, затем и интерфейсные.

Так же пропаиваем с обратной стороны - не зря же лудили брюшко:)

Там специально отверстия есть.

Проверяем сперва тестером чтоб не замыкали нигде, я для этого использую обрезанный usb кабель

Следом собираем аппарат, и проверяем на весу -

Дальше собираем тушку в обратной последовательности, дисплей, да простят меня свидетели секты оригинального скотча, вклеиваем на в7000. При необходимости, он вполне нормально отклеивается.

И держим на прищепках часов 8.

Вот так примерно) прищепки и пластиковые карты, дабы распределить нагрузку.

Ну и ещё разок проверяем -

Заряд идёт, ток выше 1а и это хорошо.

В общем, как то так:)

P.S. традиционно - это не мой основной заработок. Сие хобби, доступное в свободное время.

Москва.

выглядит как фрагмент картины Иеронима Босха.

Доброго дня, господа и дамы.

В последнее время пишу мало, ибо замена модулей, АКБ да шлейфов, вероятно, малоинтересна.

Но тут попал в руки аппарат, в принципе, с вполне стандартным набором - тач потрескан, аппарат постиран)

Сперва разберём да посмотрим -

Моем это все, смотрим дальше -

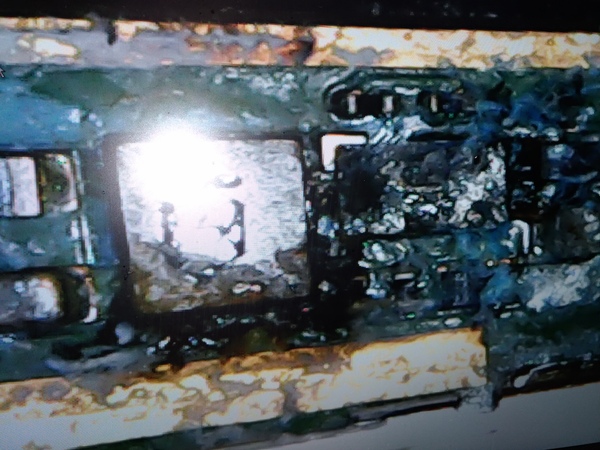

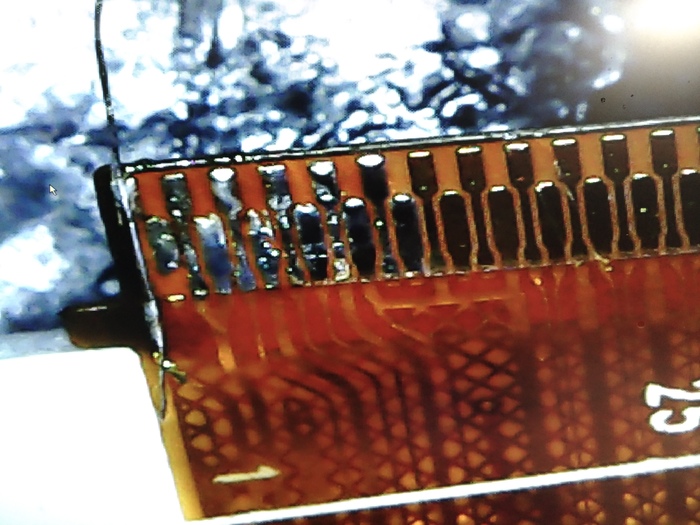

Шлейфик экрана пожрало.

Вполне предполагаемо - нет подсветки -

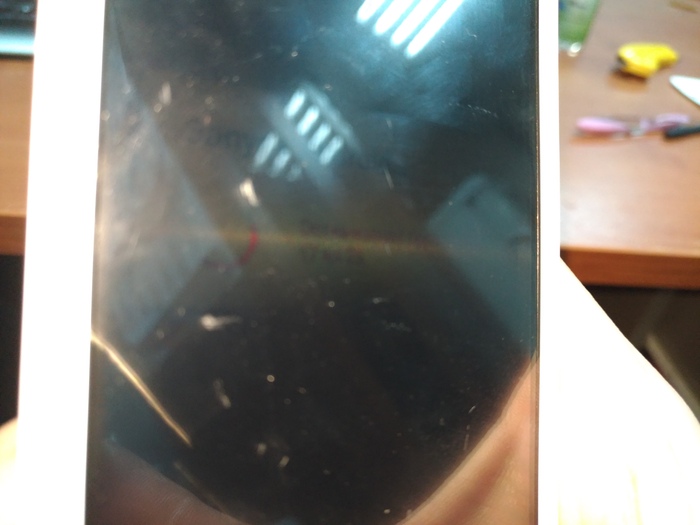

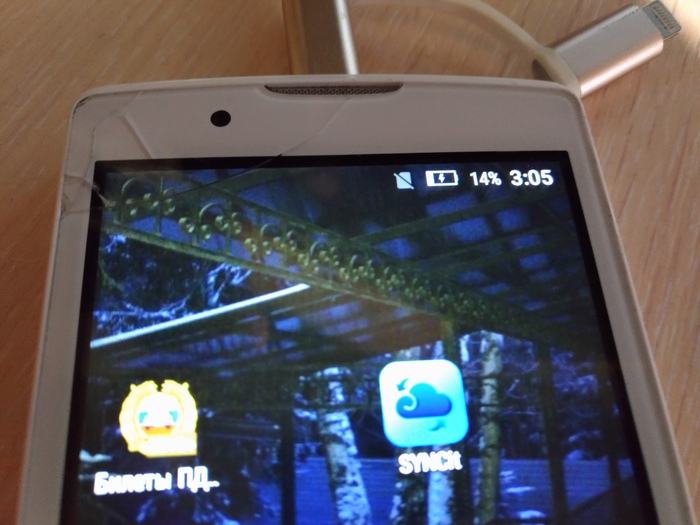

Если приглядеться, то изображение есть.

Чтож, решений два - заменить дисплей, либо - починить шлейф. Мы ж лёгких путей не ищем, потому - чиним.

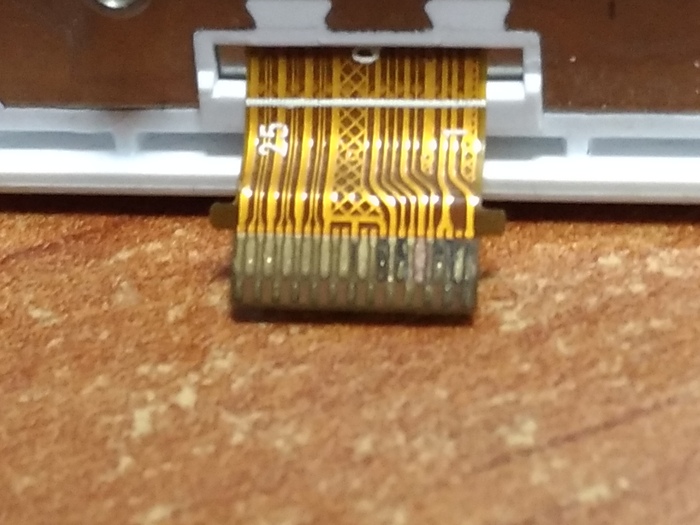

Берём петрушим многожильный провод usb, да волосинку припаиваем -

Вон она, слева.

Остальное так же пропаивпем, проверяем -

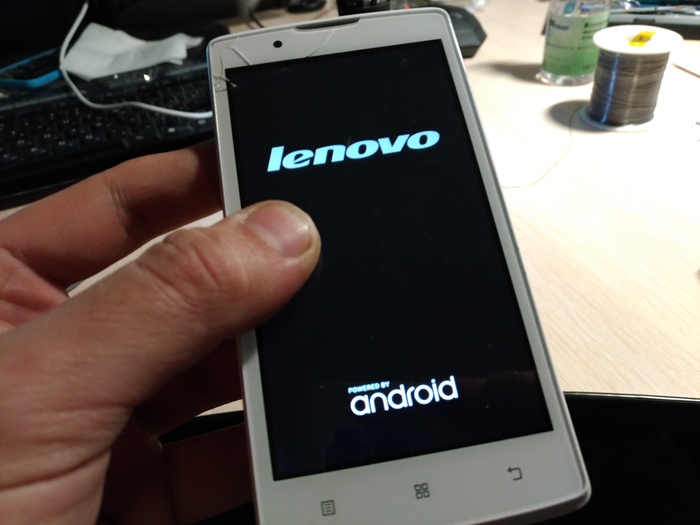

Есть подсветка:)

Далее тестим основной функционал, камеру, звонки, датчики, звук, ну и зарядку

Все шуршит, все в порядке.

Можно отдавать.

Отвечу на частые вопросы по утопленникам-

1. Сколько проживет? Как повезет. Но обычно долго, если хорошо помыть и пропаял.

2. Что делать с пятнами на экране? Либо пересобрал экран (слои подсветки брать с битого) либо смириться. Мыть - неблагодарное занятие.

3. Как защитить? Не топить:)

На этом пока что все:)

P.s. и да, по традиции - это все хобби, практикуемое мною в свободное время. Москва.

Доброй ночи, господа и дамы.

Давненько я не писал о примусах и их починке, а виной тому как всегда - занятость ну и конечно же лень:)

Начнем, пожалуй, с стеклышек.

На повестке дня у нас - аппараты фирмы Самсунг. Первый - galaxy s3.

Тут все просто

Вот такая картина у нас была до вмешательства.

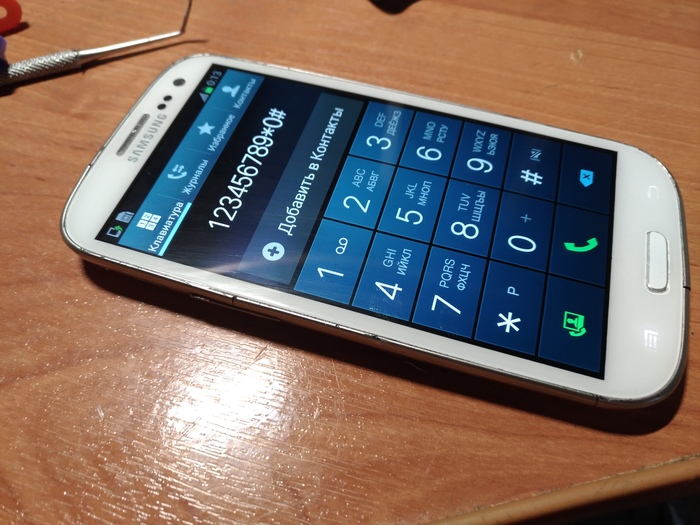

Сам процесс не сложен, эти аппараты разбираются легко - снимаем крышку, отстёгивается АКБ, выкручиваем все винты, снимаем рамочку, вытрухаем внутряшки на свет божий и погнали колупать стеклышко пинцетиком, проволочкой и так далее. В конце - проверяем -

Следом - клей loka tp2500 и в печь его!

И вот результат -

Подсветка не залита на кнопочках, стеклышко на месте.

Дальше - интереснее:)

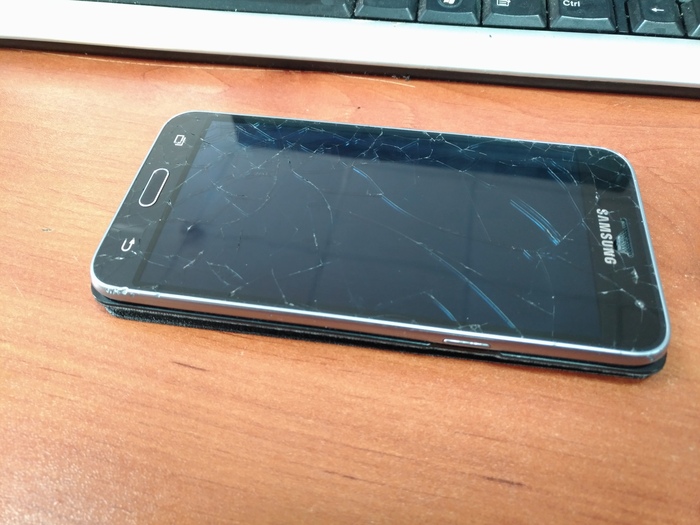

Galaxy j3 16 года. Вот такой -

Специфика в том, что разбирается он куда сложнее - чтоб вытрухнуть содержимое, нужно "выдавить" экран с рамкой и потрахами наружу. А экран у нас - проклеенный по периметру к серединке.

Потому колупать начинаем особо не разбирая, лишь отсоединив АКБ -

А уже после - вытаскиваем содержимое зверька наружу, и доделываем первый этап -

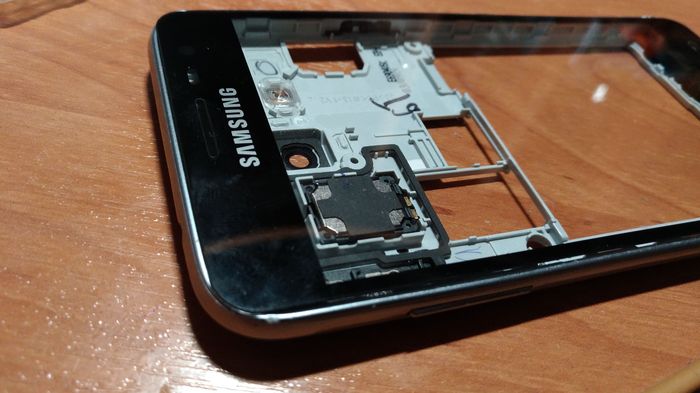

Вот так вот, струной на горячую и срезаем, все стандартно:)

Чистим, проверяем работоспособность, берём стекло новое, и....

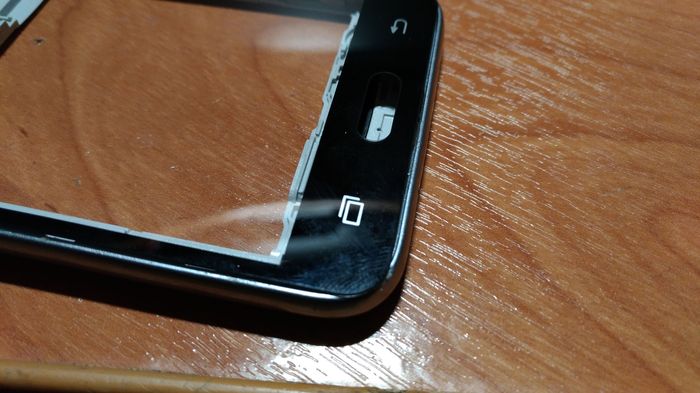

А вот тут внимание. Всегда, граждане, всегда! проверяйте, лезет ли стекло в рамку. А то может быть так -

Все внимание - на углы.

Не по этому Хуану сия самбреро. Хорошо что проверил)

Бог с ним, берём другое стекло - клеим, и получаем -

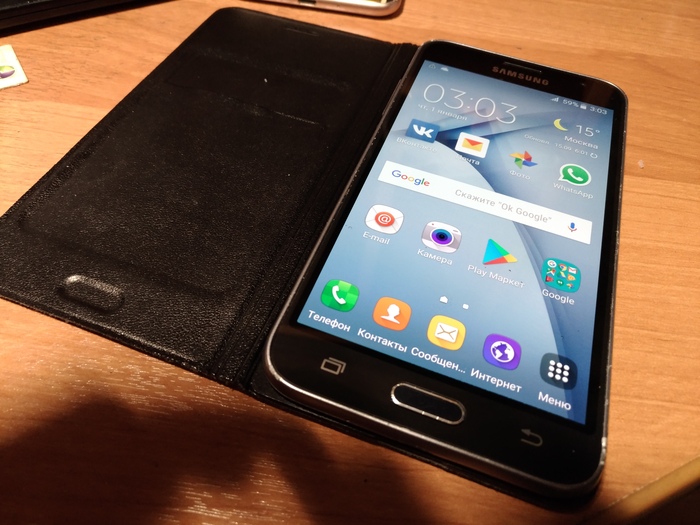

Вот, так-то лучше:)

Теперь - s6.

И тут своя специфика - стекло имеет в себе очень прочную пленку. Ты.е. отколупаешь по кусочкам - не получится! Имейте это в виду.

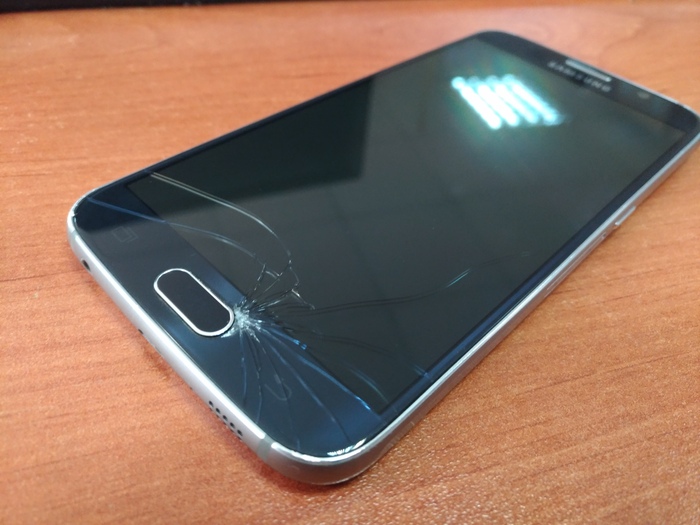

Вот такой аппаратец -

Разбираем.

Задняя крышка - на скотче. Греем. Снимаем. Ахтунг! Легко царапается изнутри, а так же может и лопнуть.

Выкручиваем все винты (13 шт).

Греем тушку по периметру, снимаем серединку. Вытрухаем лишнее:)

И вот пред наши очи предстал модуль на рамке.

Клеить будем прямо в ней.

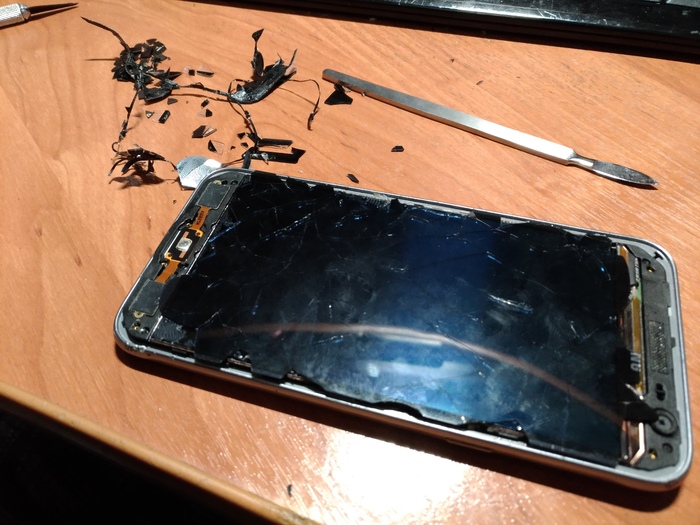

В процессе -

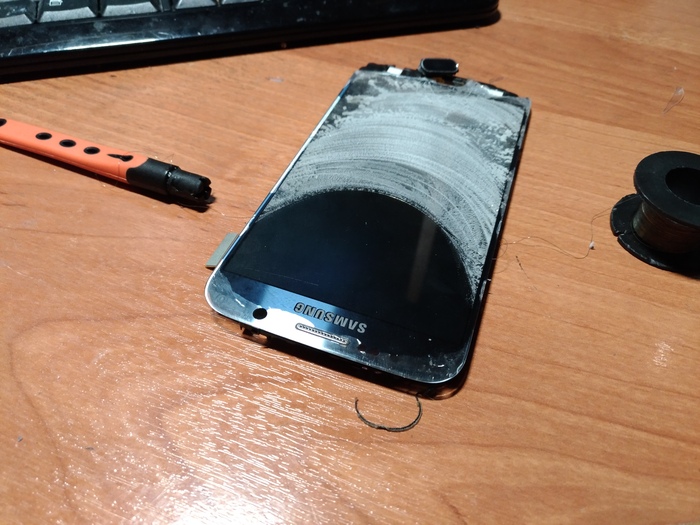

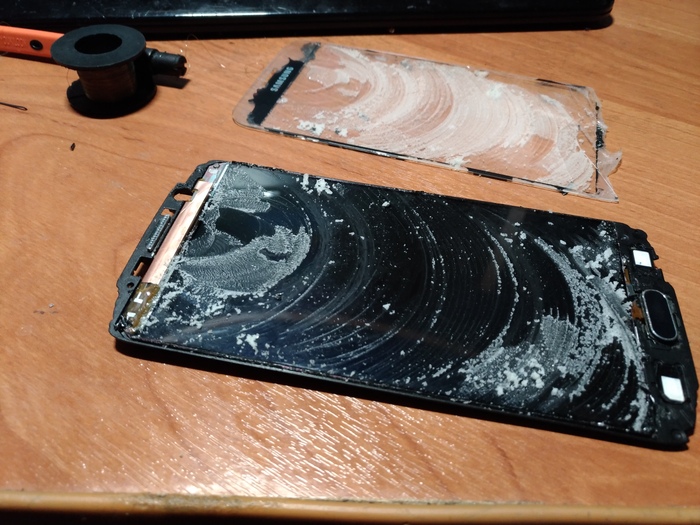

Снятое стекло -

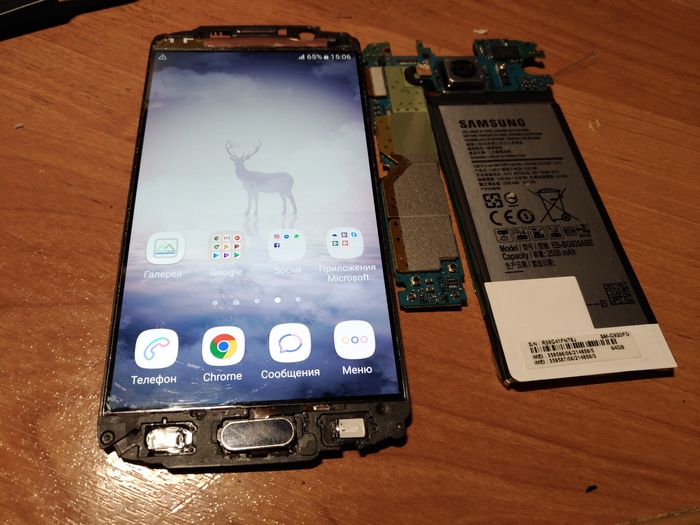

Моем, чистим, проверяем себя на жопорукость -

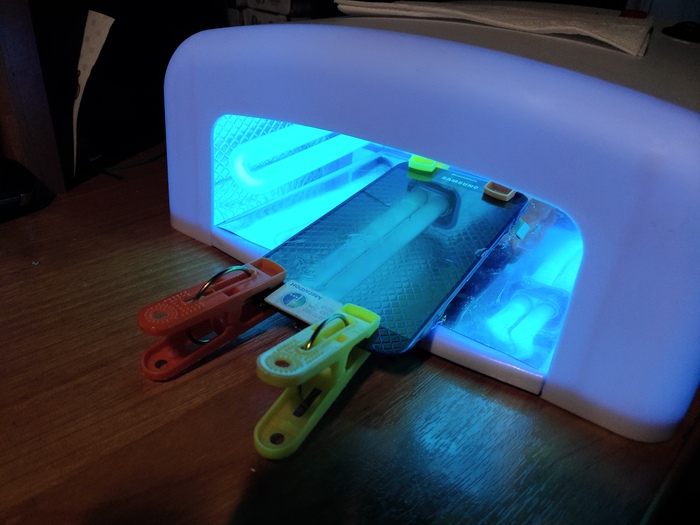

Ну а далее как всегда - клей лока, новое стекло, печка -

Центральную кнопку всегда закрываю, дабы ежели попал клей - так чтоб не застыл.

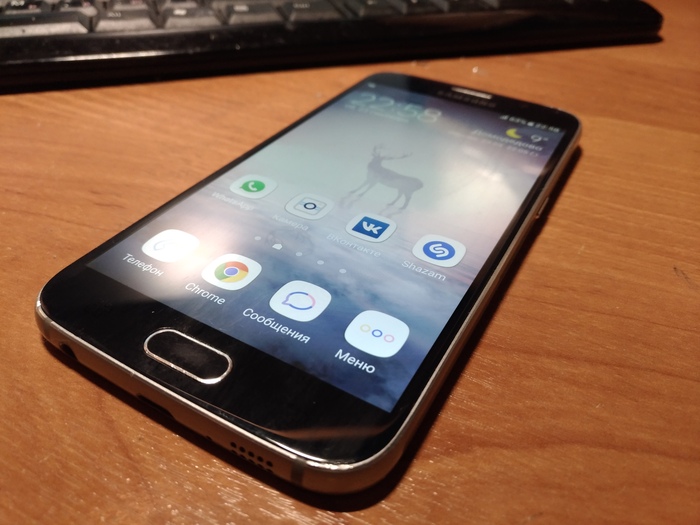

Ну и вот результат -

Все фурычит, все хорошо.

Теперь к более простому:)

Недавно был постик про сяоми редми3 3.

Подтопления да побит.

Разберём и глянем?

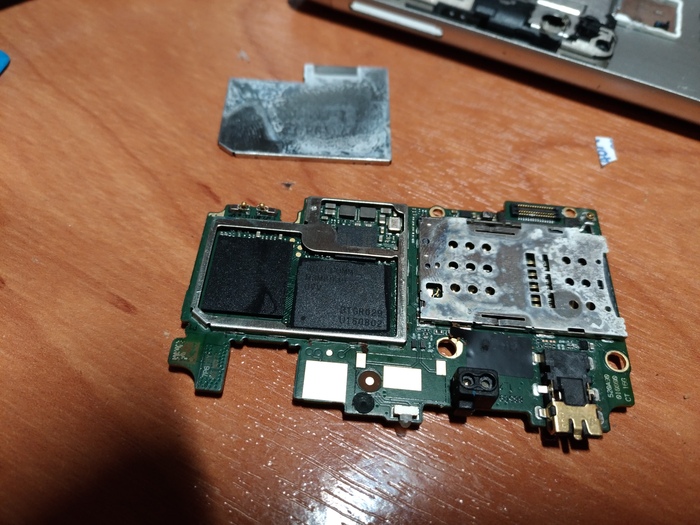

Страшного ничего нет, кислятину моем изопропилом, смотрим под микроскопом внимательно, при необходимости - пропаивпем.

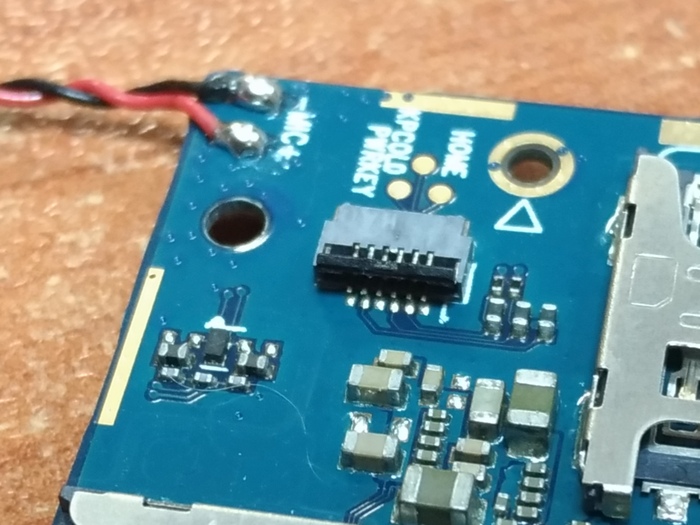

Ставим новый модуль, АКБ, и незапланированно - нижнюю плату (не работал микрофон) - при ее цене в 80 рублей - считаю паять микрофон - кощунственно.

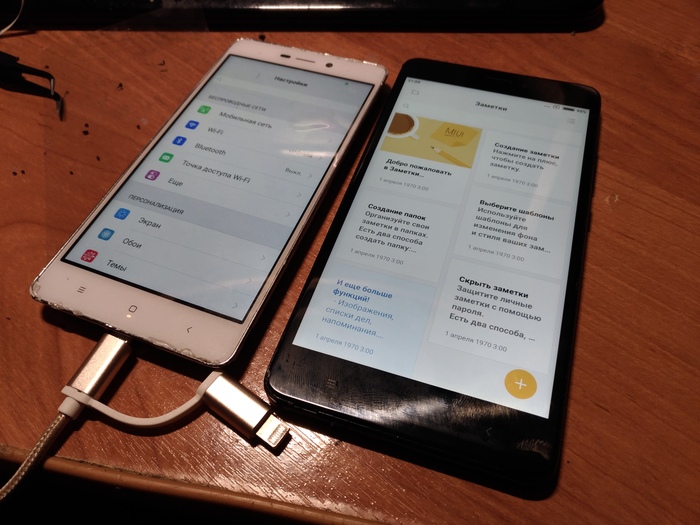

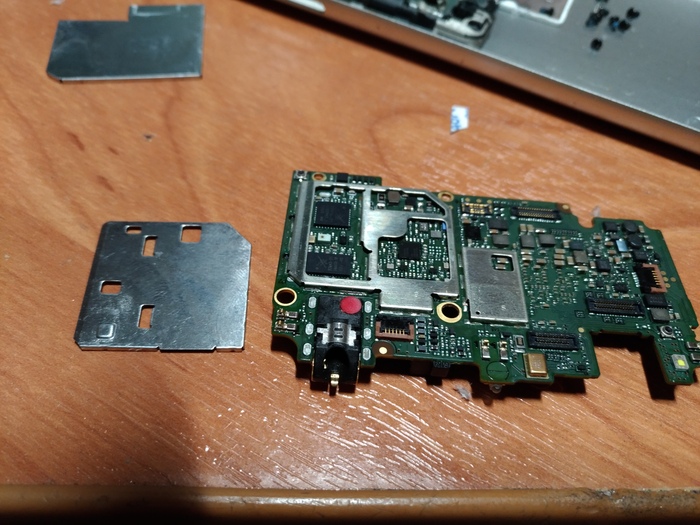

Собираем, и все у нас хорошо (фото в процессе) -

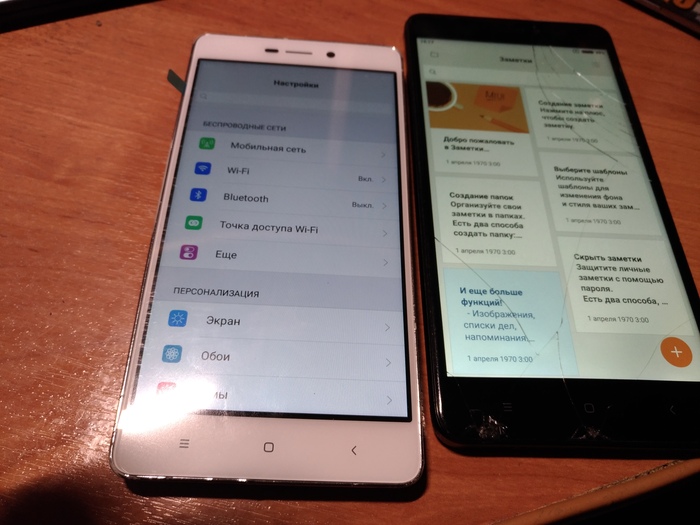

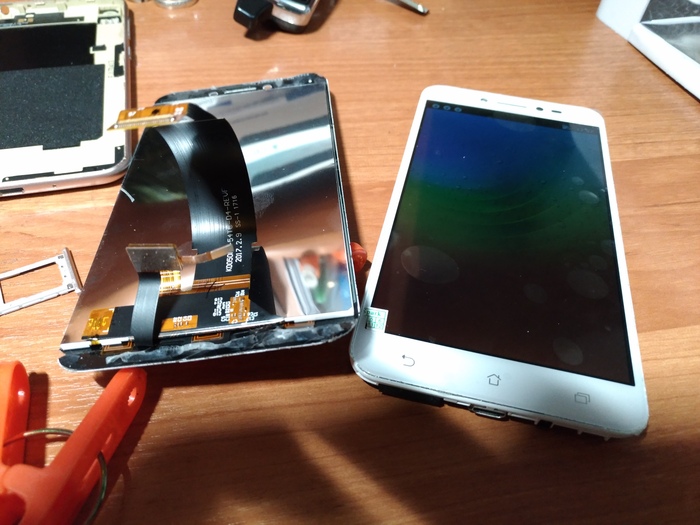

И плавно переходим к редми ноут 4х (на фото справа)

Разбирается стандартно, ничего нового. Но есть один момент -

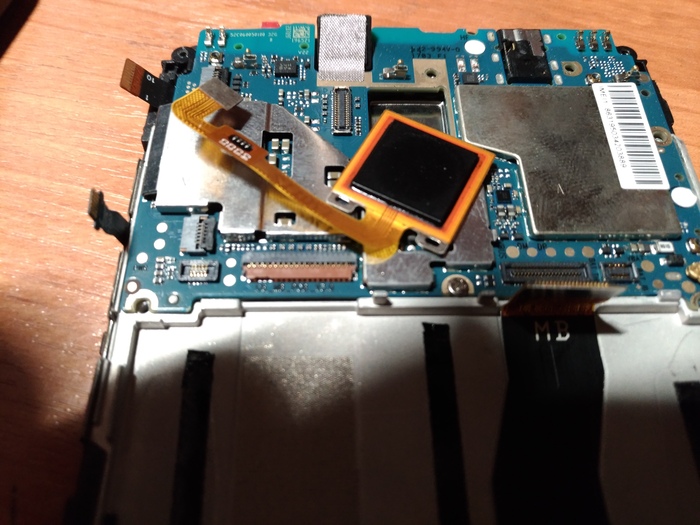

Винт под сканером отпечатка, будьте внимательны.

Берём новый модуль, и ищем отличия в цвете старого (так же меняного) и нового -

Новый явно будет получше)

Клеим модуль на т7000 по периметру, собираем, готово:)

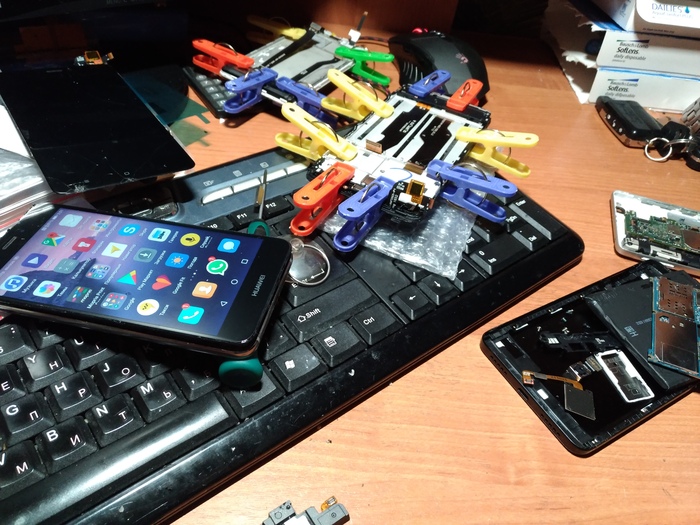

Процесс сушки выглядит просто -

Прищепки и пластиковые карты:)

И напоследок - немного техноизврата.

Asus zenfone live -

Кто мне скажет, ну накой же все через ж.... 3 шлейфа то?)

Да ещё и через низ... Ну да ладно, им там на Тайване виднее.

Так что вот как-то так проходят долгие вечера.

Всем спасибо за внимание и до новых встреч.

P.S. по традиции - все это - хобби, а не основное место работы.

Место действия - дефолт-сити, стольный град Москва-нерезиновая.

Доброго дня, господа и дамы.

Сегодня речь пойдет о замене стекляшка на большом старом телефоне - galaxy note n7000.

Нам как обычно понадобится фен, изопропил, струна, пластик, ну и руки)

Очищаем дисплей. Легко и просто - греем остатки клея, и пальцами скатываем.

Остальное моем изопропилом.

Я всегда сперва срезаю, а уж после - покупаю стёклышко. А то мало ли...

Главное - не запороть нижний шлейф.

Следом - воспользуемся клеем loca 2500,  предварительно разобрав аппарат, дабы остался лишь экран, рамка и нижний шлейф.

Кладём на место сетку динамика, кнопку home.

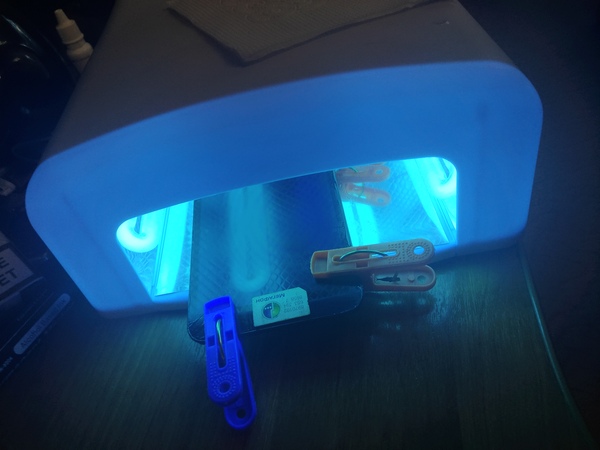

Клеим, сущим в уф лампе -

Минут 15-20.

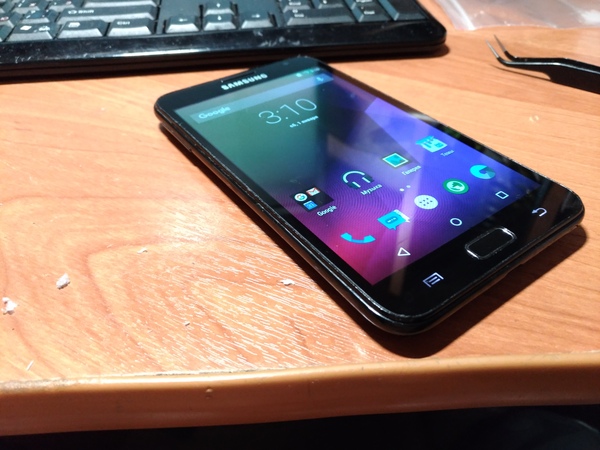

И проверяем -

Вссе работает, и подсветка кнопок не залита)

Следующие пациенты - в основном залитые.

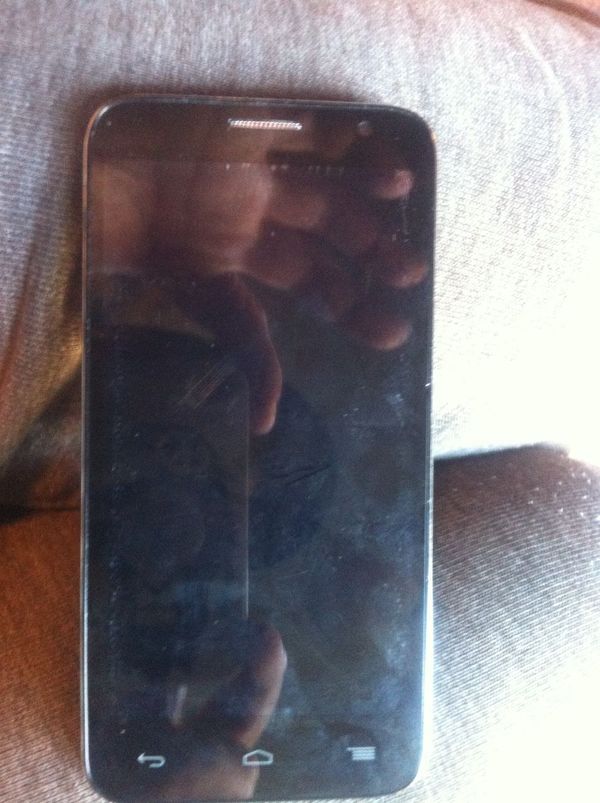

Вот алкатэл - был утопленник, сушили на солнце палящем -

Видны следы отслоения тача от матрицы.

Не заряжается, не включается.

Разберём, помоем, пропаяем -

Вот такое вот он было внутри.

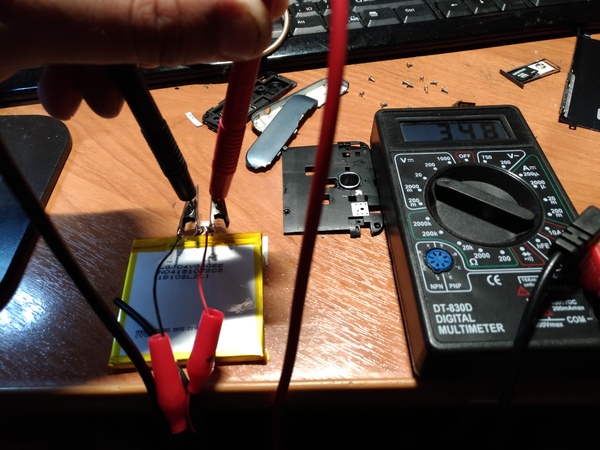

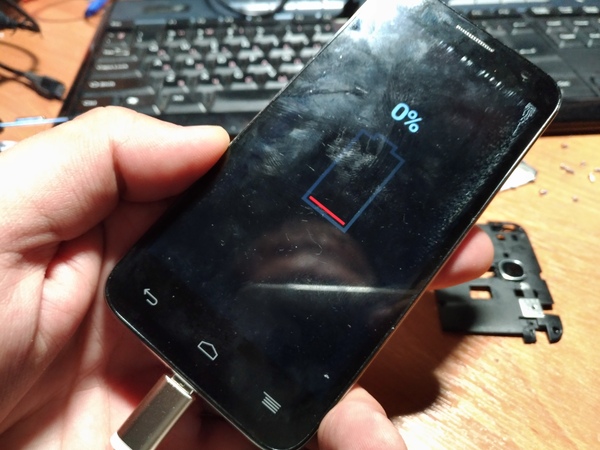

Стартанем аккумулятор слегка -

Ну, и пошло-поехало

Модуль ввиду пятен жолтых от прогара так же был заменён -

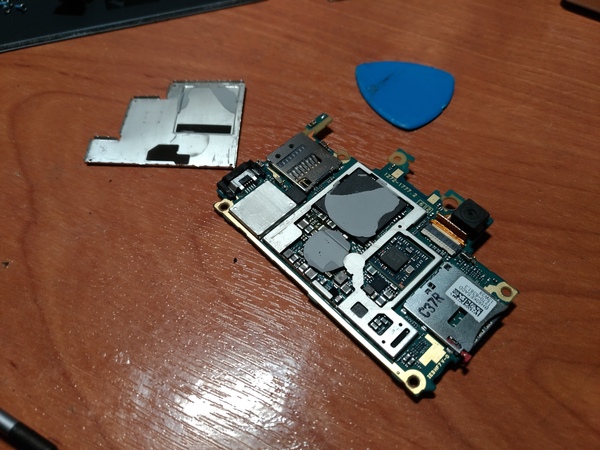

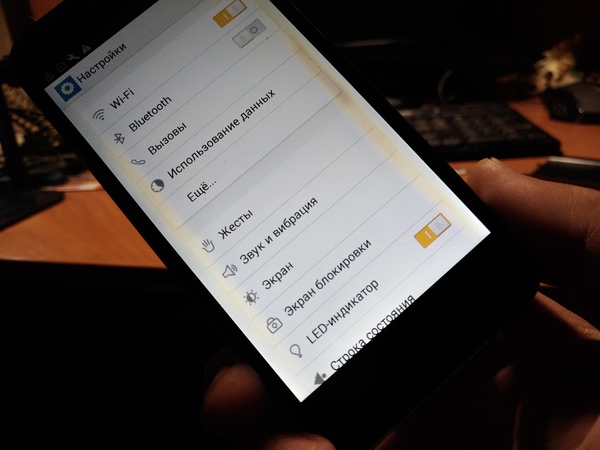

Еще была Сонька z1 - c проблемами перегрева. Там махнул термопласту, ну и АКБ - старая уж была.

И аппарат стал жить нормально.

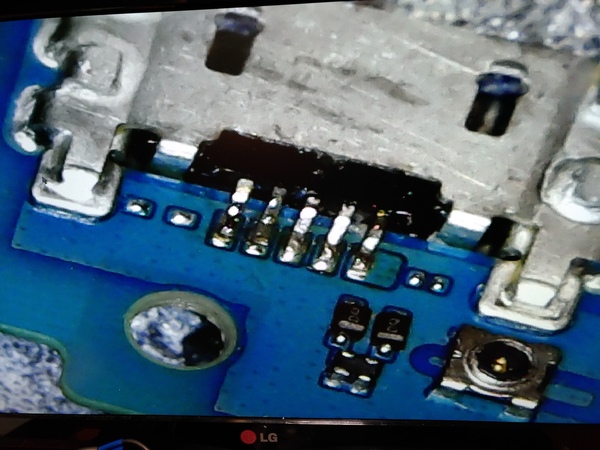

Ещё одна z1 но компакт - пропайка разъема питания.

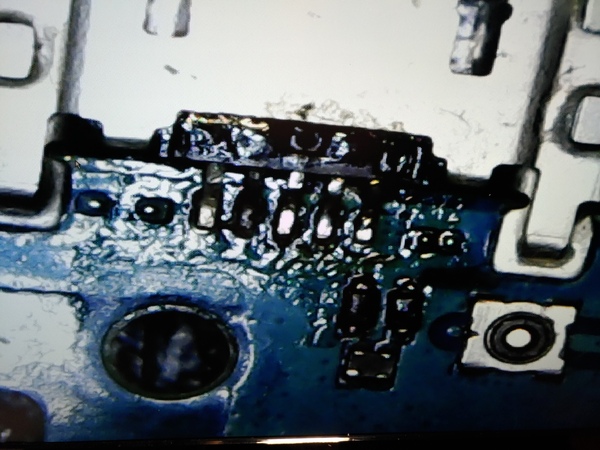

Было -

Стало -

Кстати, дабы корректно все защелкивалось - разбирать не следует через экран.

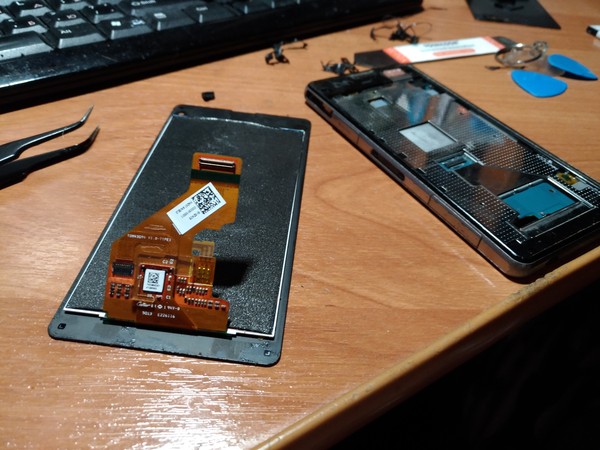

Вон, справа - внутряшки. Все шлейфы - под экраном. Снимается путем нагрева и аккуратно - пластиком.

Вот такие вот ремонты в последнее время:)

На этом - спасибо всем за внимание, и надеюсь, мои посты вам полезны.

Если есть какие вопросы - вэлком.

P.s. традиционно - да, это - домашнее хобби, ремонты проводятся дома, на коленке:) в свободное от основной работы время.

Доброго дня, господа и дамы.

Сегодня речь пойдет о несколько нестандартном ремонте.

Подробнее - прикупил я себе с пол-года назад "умное зеркало" в машину.

Оно и регистратор, и навигатор, и камера зеднего вида, и все-все-все.

На андроиде)

Но случилась беда-печаль - при поездке на юга данный девайс начал самопроизвольно отключаться, виснуть, тупить и прочее.

Что не есть гуд.

Вариант отправки его вназад в Поднебесную - совсем не наш вариант.

Вот такой вот гаджет -

И вот такая температура была просто при включенном регистраторе -

Что есть дюже много.

Ждать зимы, или направлять на него сопла воздуховодов и включать климат - решение временное)

мы пойдем другим путем.

разберем нашего зверька -

Выдернем материнку -

И посмотрим, чему ж тут греться. А вот чему - обведено красным.

Когда-то я уже лечил подобное - http://pikabu.ru/story/pochinyayu_primusyi_nout_ne_vidit_dis... вот тут есть метод.

Тут мы пойдем тем же путем.

медные пластины от охлаждения какого-то ноута.

Сажал на термопасту, сверху прижимается метллическим экраном - никуда оно не уползет.

Все вокруг заизолировано термоскотчем.

И вот результат -

Гаджет перестал дурковать, и теперь работает более стабильно.

Ну а всем дочитавшим - спасибо за внимание.

По традиции - это все - хобби, делается дома на коленке, в свободное время.

Если есть какие вопросы, пожелания, предложения - велком в почту - depserv @ yandex.ru.

До новых встреч :)
