И бонус в конце поста (неремонт* синхрофазотрона) :)

Всем снова приветы. :)

Пост будет дважды познавательным и чуть-чуть ремонтным.

Итак, о ремонте немаловажной части офсетной печатной машины. Об увлажнении. Вернее, о ремонте холодильника увлажнения. Ещё точнее - о чиллере (или кулере? без понятия, чем они отличаются) Technotrans Combicontrol.e .

Машины глубокой и высокой печати не нуждаются в такой штуке, как увлажнение. Ибо разделение пробельных и печатных элементов происходит механически (высота элемента, глубина элемента). Тогда как в плоской печати (офсетная - необязательно плоская, офсетная - потому что есть "паразитный" передающий краску офсетный цилиндр) разделение элементов происходит химически. Печатный элемент - олеофильный, пробельный - гидрофильный.

Машина листовой (да-да, всё сложно, бывают ещё рулонные машины, ну или ролевые - кому как больше напирает))) ) плоской офсетной печати выглядит примерно так:

И вот у этой самой машинки есть такой модуль, который охлаждает увлажнение (увлажняющий состав - вода, спирт, добавки). Его-то мы и рассмотрим, как пациента для ремонта. Выглядит он как-то так:

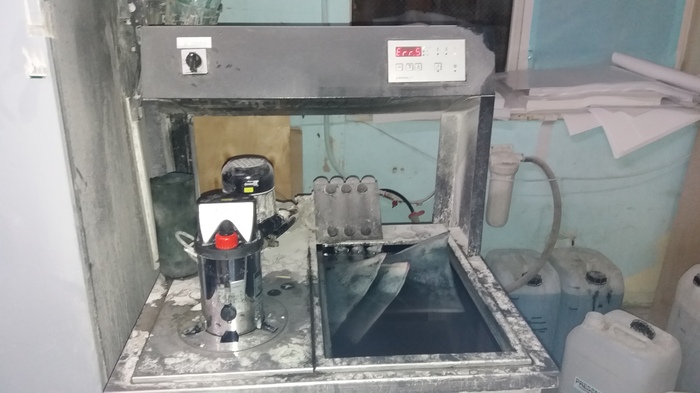

Это был "технотранс" здорового человека. В нашей же типографии все курят, поэтому выглядит он у нас так:

Как видите, пишет ошибку номер 5. "А я простила его напрасно, видимо.." Простите, отвлёкся. ))

Итак. Где-то, у кого-то, есть, по слухам, список ошибок этого агрегата. У меня нет. Но есть список симптомов, предоставленный опекуном "пациента". Печатником, то бишь. )

Симптомы следующие (дословно): "Спирт сосёт так, словно с бодуна после недельной пьянки! Насосётся и вырубается."

Спирт в этой системе нужен для уменьшения поверхностного натяжения состава увлажнения.. вроде бы. А охлаждение состава - для того, чтобы спирт не сильно улетучивался по пути к машине... наверное. Я так-то технолог по образованию... как бы. (полиграфические шутки - они такие, да) :)

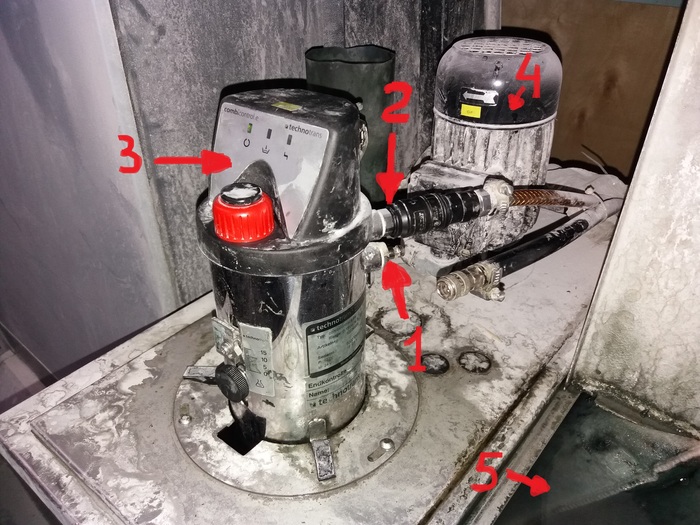

Ок. Давайте посмотрим на него поближе (блиижжже, ещё ближжжее...  ну вот, снова про удава вспомнил):

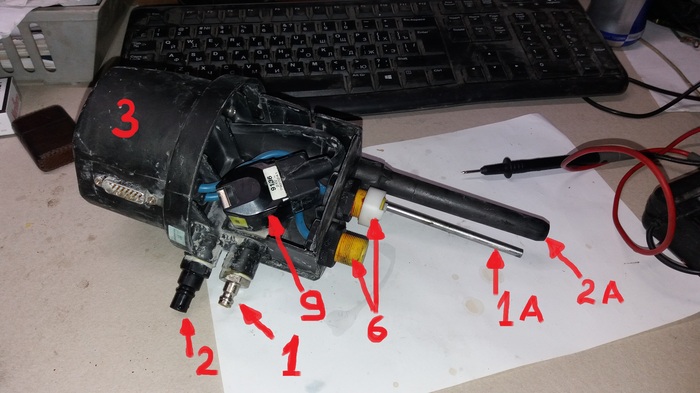

Здесь и далее на всех картинках красненькие циферьки совпадают с ключевыми узлами технотранса. Чтобы читателю этого опуса было легче понимать, где-что-как-едят.

Например, под цифрой (1) - штуцер всасывания спирта в систему. На последующих картинках я буду его обозначать той же цифрой (1). Ну (как говорит весёлый питерский Серёжа) и так далее.

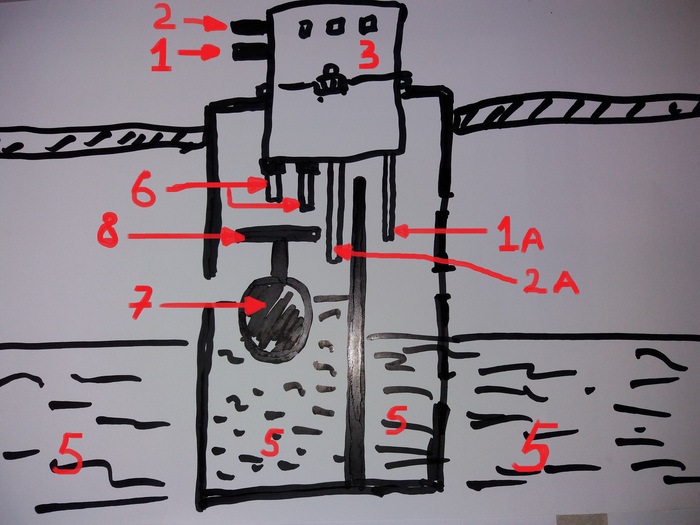

Давайте расскажу принцип действия этой всей байды. Рисовал маркером на листочке, так что не обессудьте :)

В баке с увлажнением (5) стоит "стакан" с управляющей "башкой" (3). В штуцер (2) подаётся увлажнение (5) с помощью циркулярного насоса (4).

Внутри "башки" стоит перепускной клапан (9), который при открытии создаёт всасывающую силу на штуцере (1). Шланг от штуцера (1) идёт в канистру со спиртом. То бишь, через штуцер (1) в систему подаётся спирт.

Клапан (9) открывается в том случае, если площадка (8) поплавка (7) близко подходит к датчикам (6). Начинается засасывание спирта в систему.

Как только спирт поступает в камеру с поплавком, разбавляя воду, поплавок опускается, датчики реагируют и клапан подачи спирта закрывается.

Спирт подаётся в систему через трубку (1А) вместе с потоком увлажнения, а отдельно уже готовое увлажнение (5) из основного бака циркулирует через трубку (2А).

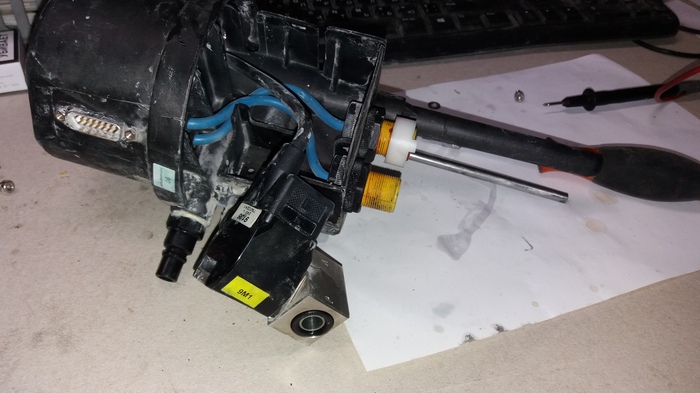

Вот вам снятая "башка" (3):

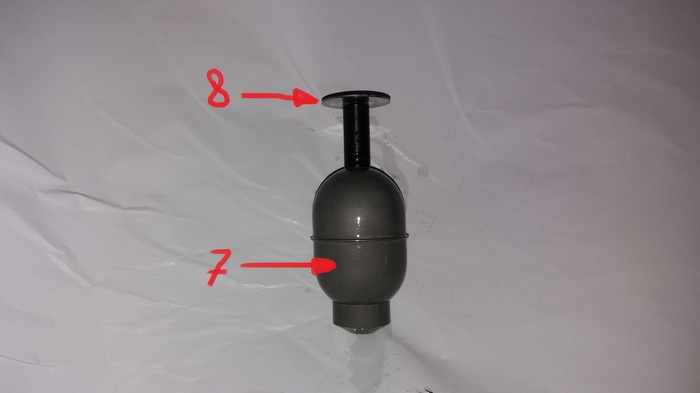

А вот поплавок:

Итак, если вы ещё не запутались, и если не надоело, то продолжим. :)

Исходя из симптомов - слишком много подаёт спирта - делаем вывод, что клапан (9) всегда открыт.

Разберём его:

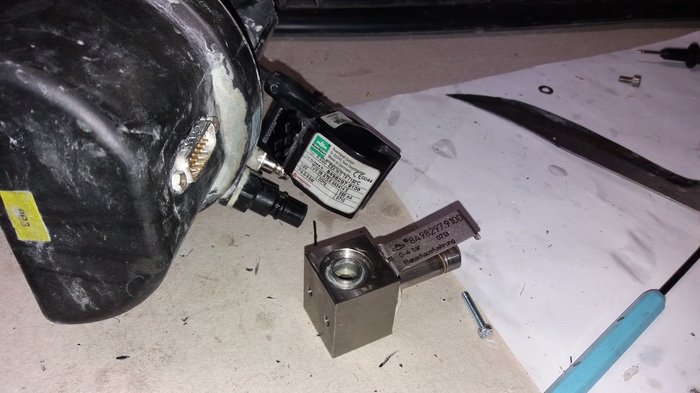

Картинка для тех, кто любит погорячее читать надписи на всяких штуках:

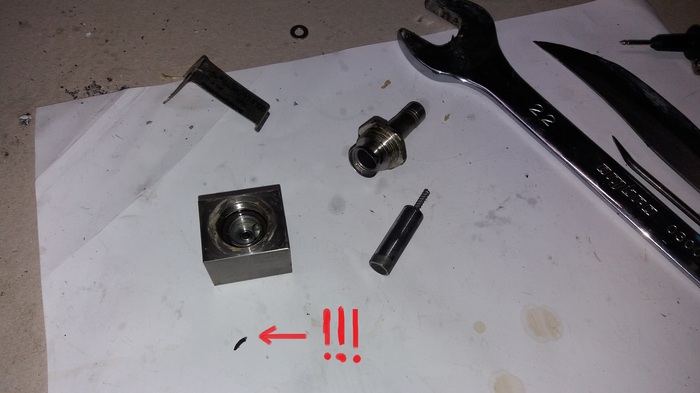

Собственно, вот она, нет не рыба, а наша проблема:

Кусочек резиновой прокладки принесло попутным течением и он мешал электромагнитному клапану заткнуть дырочку.

Собираем всё обратно:

Ставим на место и "ура!" - всё заработало.

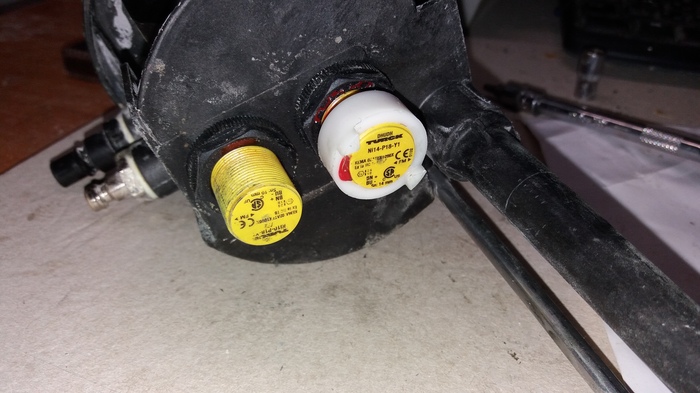

Для тех, кому интересно, что за датчики там стоят - желтенькие.

Хех. Шучу, конечно, вот вам поближе их харки-перки:

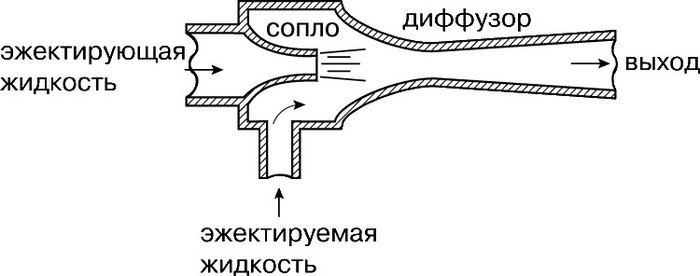

Для тех, кто не понимает, как открытие клапана создаёт вакуум (засасывание спирта (эжектируемой жидкости)) с помощью потока циркулирующего увлажнения:

Эжектирующая жидкость гонится насосом через сопло, вокруг которого создаётся разрежение (частичный вакуум), благодаря которому эжектируемая жидкость (в нашем  случае - спирт) засасывается в систему.

Как-то так.

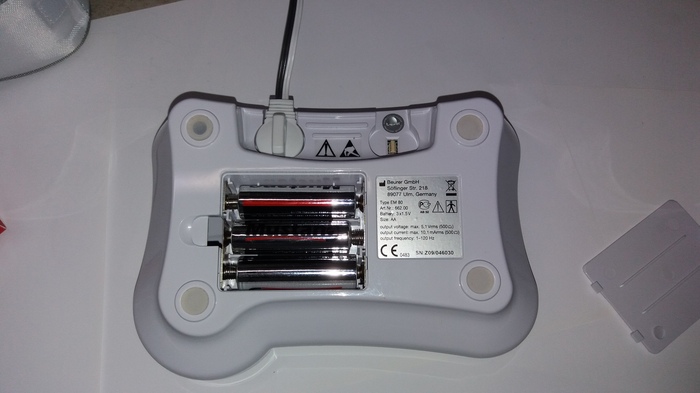

:) Ну и обещанный бонус. Принесли на ремонт штуку, которая бьёт добровольца током. Добровольцев много. Настолько, что за штуку в магазине просят не менее 6000 рублей. Говорят, помогает. Типа электрофорез. Типа полезно. Вот она:

Говорят, что выключается через 15 минут работы и не включить потом полдня.

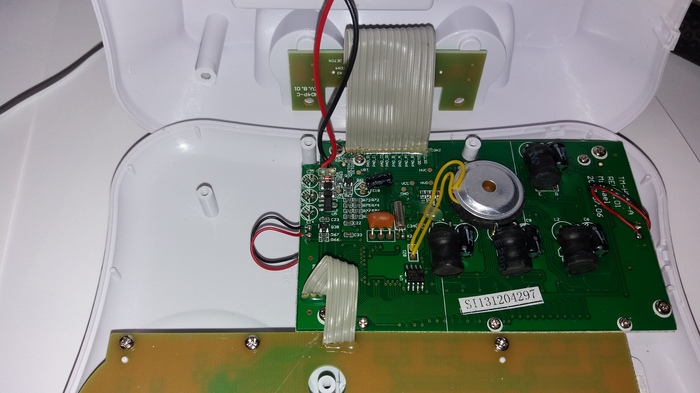

Я, дурачок, даже её вскрыл:

Ну а дело было за малым. Тупо севшие батарейки. "Мы поставили новые!". Ага, конечно. Вынутые из другого девайса. Эх.

Хотел сюда воткнуть быстрый ремонт инвертора с машинки Thisen & Bonitz TB Sprint 315, но что-то и так много получилось.

Всем работать! Ещё же только четверг! :)

К уходящей теме хэлоуина и мистики небольшая подборка эстетичных и элегантных черных котиков на плакатах и рекламной продукции прошлого (преимущественно) века.

Работаю в оперативной полиграфии (копицентре).

Была странная клиентка, ну очень странная по общению и поведению, на вид ей лет 45. Захаживала обычно 5-6 раз в году, но как-то пропала на пару лет или мне везло, хотя по заверению коллег предпочитала она приходить именно ко мне, и, если меня не было уходила не чего не заказывая. Несколько случаев с ней:

--------

Пришла как-то распечатать текст из вордовского файла. Далее диалог (я=я, клиентка=к):

я: у вас в документе 36 страниц стоить будет столько-то.

к: как 36, у меня было не больше 10!, вы мне специально размер шрифта увеличили.

я: я при вас открыл документ, нечего не делал.

к: нет не надо мне (и ушла).

--------

Следящий раз через пару месяцев, в начале января.

Опять же подходит ко мне, и излагает суть проблемы (я=я, клиентка=к, дизайнер=д):

к: вы знаете, у меня такая проблема, мне нужен ежедневник, ну такой на каждый день, на год, так что бы там были отмечены все нужные мне даты.

я: сделать можем, но только макет будет стоить не дёшево.

- обращаюсь к нашему дизайнеру за примерной оценкой верстки ежедневника.

д: сколько будет дат нужно будет отметить?

к: почти все даты.

д: купите себе ipad, дешевле будет.

к: вы знаете я пыталась, но у меня не получилось.

д: верстка макета от 10т.р.

к: как-то дорого, я думала рублей 200 будет стоить.

--------

В начале марта общаюсь в зале с коллегами, приходит она.

Я: добрый день.

К: Николай, вы со мной поздоровались?

Я: (немного удивившись) – да.

К: (разворачивается и быстро уходит)

--------

Перешел на пару недель в другой офис на подмену, звонок по телефону (я=я, админ=а, клиент=к):

я: привет

а: привет, тут пришла клиентка, хочет получить заказ, бланка нету, номера заказа не знает, говорит принял ты и не чего ей не дал и не сказал.

я: быть такого не может, а что у нее было

а: говорит листовки

я: у меня не было таких заказов уже как пару недель, ладно дай ей телефон поговорю.

к: здравствуйте Николай, вы разве не помните я у вас листовки заказывала, ну такие желтенькие.

я: (мысленно - твою же… ...какие люди) нет не помню.

к: а где вы живете, может я к вам подъеду заберу у вас.

я: (немножко охренел) адрес я вам не дам, когда вы их заказывали?

к: два дня назад

я: уже как неделю я работаю в другом офисе, я не мог принять у вас заказ, передайте пожалуйста трубку обратно.

к: Николай, а у вас есть дети?

я: … передайте пожалуйста трубку обратно.

а: чего там с заказом?

я: она якобы вчера заказывала, но сам понимаешь меня там нет.

а: ладно будем выяснять.

После выяснилось, что не чего и не у кого не заказывала, а также пыталась узнать мое место жительство и личный телефон.

Всем привет.

Алгоритмы... не, не так. АЛГОРИТМЫ... не, тоже нехорошо.

Алгоритмы ремонта. Во, так красиво.  ))

А давайте поговорим об алгоритмах ремонта всяческой неведомой бубуйни. )) Сегодня, уважаемые телезрители пикабушники )) мы поремонтируем термоклеевую машину Eurobind 600. Машинка эта приклеивает обложку к блоку подобранных страниц. Да-да, подобранных на Дупле из прошлого поста.

Вот такое:

С чегоо начинаается Рооодина... Хех. С чего начинается ремонт. С определения того, что именно не работает. Знаете, как бывает, приносит человек в ремонт телевизор и говорит "подсветки нет". Включаешь ты этот телек, а он белый экран выдаёт. Подсветки, говоришь, ну-ну.

Итак. Машинка умная, этот ваш (наш) термоклей, потому на дисплее показывает ошибочку. Иногда. По желанию. Пришёл оператор и молвит: "фреза не работает". Фреза здесь - это такой круг с ножами, она обрезает бумагу по корешку блока и делает торшир.. торшер.. торширует, короче. Имеются ввиду разрезы в глубину блока листов. Как-то так она выглядит:

А крутит фрезу движочек.

Ошибка на дисплее: "Ошибка тормоза фрезы". Круть. Да-да, тут уже всё русифицировано и пишет она по-русски.

Ок. Если вы верите машинке, можно искать, где эта самая фреза расположена. Если нет, то можно задуматься над тем, что ещё может быть виной этой вот ошибки. Ну не тормоз же фрезы, в самом деле!!! )))

Тормозов хватает, но всё равно поищем. Найдя (простите, не сфоткал) его, видим, что к нему идут провода. Тут у нас два варианта:

1. Схемы нет, и можно хватать провода руками и дёргать посильнее, чтобы было видно, куда они идут.

2. Схема на машину есть, и тогда можно смотреть в неё, как в книгу (фиги не обязательны).

Запасной вариант: сразу начинать разбирать двигатель и его тормоз, чтобы посмотреть, не попало ли чего.

Совсем запасной вариант: вызвать сервисных инженеров из фирмы-производителя-продавца, заплатить им из расчёта 50 евро в час, и получить красивую бумажку с надписью "Требует замены мотор фрезы, поставляется вкупе с тормозом".

Рассмотрим "позишн намбер ван". )) Тянем за провода и приходим по ним к одному из пускателей в черепной коробке машины:

Также видим, что провода от тормозной муфты мотора фрезы, приходят куда-то сюда:

Ну, а у меня был второй вариант. Всё то же самое, но не надо провода дёргать. Смотрим в схему и ищем нужный нам мотор с не менее нужным тормозом. Вот он (А):

Во варианту "без схемы" мы найдём точно то же: мотор A, под ним тормозная муфта, провода от которой идут к контактам пускателя В и в то же время идут к управлению катушкой реле С, а эта реле замыкает контакты d, что и даёт машине понять, что "тормоз фрезы в нормальном состоянии".

Итак, проверяем работоспособность реле КА22 и контакты пускателя КМ12. Ещё можно проверить предохранители, но я не стал, т.к. ошибка вылезала на третий-десятый цикл работы, что означает, что предохранители в норме - иначе, совсем не работала бы. :)

Что же оказывается? Оказывается, что пускатель КМ12 просто иногда не включается, после чего и происходит сбой. Итак, едем дальше. Ищем, чем управляется КМ12. Либо по проводам, либо по схеме. ) А управляет им КМ1:

Проверяем КМ1. Этот контактор тоже в норме.

Ок. Тянемся дальше. КМ1 включается от КМ2:

Иии.. БИНГО! :)

КМ2 Слегка искрит в районе контактов *NO*.

Ок. Дальше метод диагностики контакторов от меня: хреначишь по нему чем-то тяжёленьким и запускаешь машину. Если проработала до ошибки чуть дольше, чем было до этого - это он и есть. :)

В наличии у меня не было такого контактора, стоит он недорого, но ждать долго. А надо "вот прям щас тираж горит!".

Смотрим на линейку наших пускателей (контакторов, простите, я по-глупости часто употребляю оба слова по отношению к одному и тому же - контактор=пускатель, хотя краем уха слышал, что есть различия :) ) Ищем такой же, но со свободными контактами *NO*.

И да, он таки есть, КМ10:

Осталось поменять их местами. ))

В процессе:

А вот сам пускатель, кому интересно:

Собственно, всё. Машинка снова в строю. Никаких ошибок. Осталось приобрести на всякий случай пару таких вот контакторов. Чтобы были в запасе. И не надо лохматить бабушку разбирать тормозную муфту и движок.

Неважно, есть у тебя схема или нет, неисправность можно найти и устранить.

Алгоритм? Да всё очень просто. Следуй от конца к началу. И обязательно найдёшь то, что ищешь. Зри в корень. :)

По большому счёту, алгоритм ремонта электроники ничем не отличается от описанного выше. Мелкими шажками двигаешься от проблемы к её истокам и, в конце концов находишь концы (сильно сказал, а?). ))

Как-то так.

Сомневающиеся, что можно починить какую-нибудь плату без схем на неё - прошу парой постов раньше - где-то там я ремонтировал и платы без схем. Хотя со схемами легче, кто спорит.

Ну, пора идти работать.

Всем успехов, и с пятницей.

Всем приветы.

Чудеса. )) Вспомни дуплО - вот и оно. )

Но вот ведь и правда, прям вчера сломалась листоподборочная машина Дупло (Duplo 5000), о которой упоминал в предыдущем посте.

Вот такая она:

Что она делает? Подбирает листы, чтобы получилась брошюра. Если листы выходят налево - то она их шьёт в брошюру и подрезает ей хвост. Если листы выходят направо - то она просто подбирает их один-к-одному для последующей обработки (как правило, термоклеевого скрепления в книжку-журнал).

Листы после печати-резки выходят стопками: страница 1-2 - 1000 штук, стр. 3-4 - 1000 штук и т.д. Но ведь в книжке страницы идут по счёту - значит надо взять по одному листу из каждой стопки и сложить в порядке очередности. Что и делает эта чудо-техника.

Приходит ко мне оператор и говорит: "Тут это, сталкиватель перестает работать, подбирать не могу. А если машину включить-выключить... то есть наоборот, то снова всё в порядке, но недолго". Угу.

Мы начинаем КВН... ну, то есть, ремонт. )) На фото выше справа видна секция подбора. На фото ниже - плата, которая управляет этой секцией подбора:

А вот движочки, которыми управляет плата секции подбора (их много, штук 10 на секции):

А вот фотодатчики, которые помогают определить, как работать движочкам, которые управляются платой секции подбора :) :

И на все эти приблуды, которые построил явно не Джек, полностью... то есть абсолютно.. да-да, вы правильно поняли - СОВСЕМ-СОВСЕМ нет схем. Ни электрических, ни механических, ни даже эскизов тебе, ни тату.

Вот тут и начинается интересное. Методом волшебного тыка, почти ненаучно и даже, я бы сказал, антигуманитарно (!) начинаем поиск - откуда же приходят провода на чёртов движочек:

??? И что же дальше?

А дальше будут танцы.. ))

Когда занимаешься ремонтом производственного оборудования, это как с юзерами писюков - слушать оператора нужно, но нельзя принимать всё на веру. А ещё нужно уметь в причинно-следственные связи. ))

В данном случае, не работал не только тот сталкиватель, на который жаловался оператор, а вся линейка моторов. Характерно, что машина ошибок не выдавала. Она ж японская, ей можно.

Ещё, на этой машине недавно менялся один из движков, типа такого:

Делаем выводы?

На плате контакты указанного оператором двигателя я обозначил буквой быка - "А". А контакты недавно заменённого на "неродной" двигателя, буквой boobs - "В":

Итак, проверяем работоспособность заменённого "В"-движка и понимаем, что работает он некорректно - сбивается с цикла, и вообще ведёт себя "не по-людски". А потом ррраз - и остальные движки перестают работать...  )

А может быть в нём дело? А посмотрим-ка на его характеристики и увидим, что двигатель-то более мощный, чем был. Хм. Ай-ай. Что же делать?

А воткнём-ка мы резистор 10 Ом, 10 ватт на провод этого движка! И что это даст? А хрен его знает, но теперь всё работает. :):):)

Колдунство, что ж вы хотели.

Вот так, имея бубен на плечах и чутка опыта в ремонте всяких полиграфических машин, удаётся зашаманить практически всё, что угодно. :)

Кстати, сзади платы ничего нет, но для любопытных, вот:

Послесловие:

Вот так, не имея схем, приходится ремонтировать любимое мной полиграфическое оборудование. Простите за то, что не раскрыл подробностей "как-почему-откуда-узнал?"

И так много букв.

Да и не будет никто спрашивать у шамана, из чьей кожи сделан бубен.... %)

В следующий раз расскажу об алгоритме ремонта и специфическом подходе к делу, которое кажется безнадёжным. ))

Всем спасибо, всем удач.
