Как я удаленно насосную станцию отремонтировал ...
Всем привет! Пост чисто из картинок из контакта...
Суть, смотрел группу района и тут...
ответил
Вроде персональных данных нет.
Спасибо за внимание!
Всем привет! Пост чисто из картинок из контакта...
Суть, смотрел группу района и тут...
ответил
Вроде персональных данных нет.
Спасибо за внимание!
Привет ремонтерам и моим подписчикам! Вот интересный ремонтик появился.
Буду краток, фотки сделаны на телефон уделаный в флюсе..
Ноутбук Dell Alienware 15 R2 пикабушницы из Ростова на Дону.
Распечатал посылку, потыкал тестером плату, обнаружил что питание модулей DDR4 звонится в гвоздь
Дернул модуль, гвоздь не ушел. Ясно, пробило контроллер памяти находящийся в проце. Проц тут бодрый SR2FQ (i7 6700HQ)

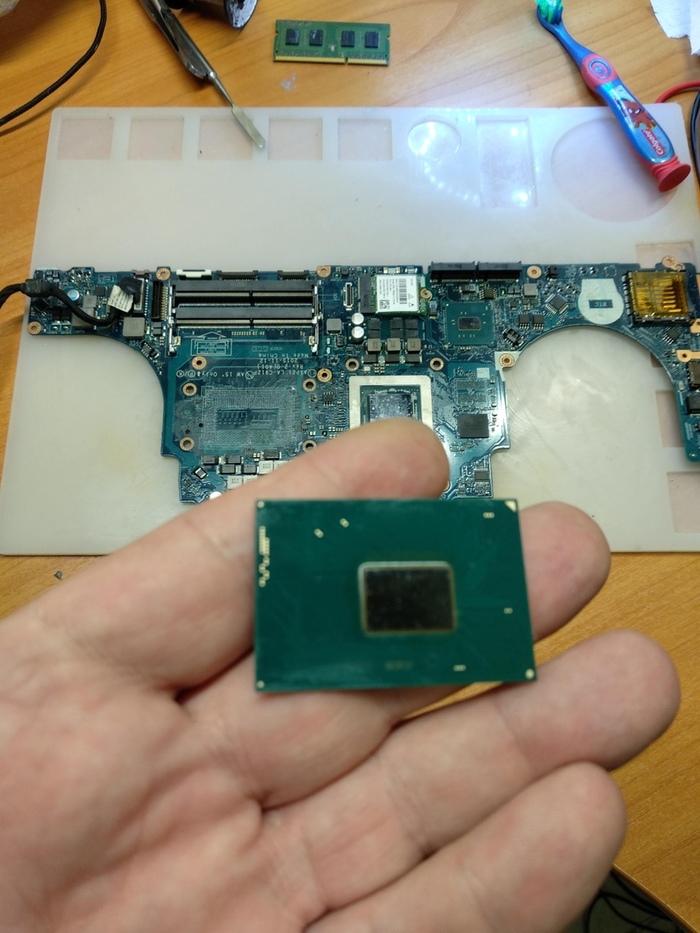

Далее дергаем проц

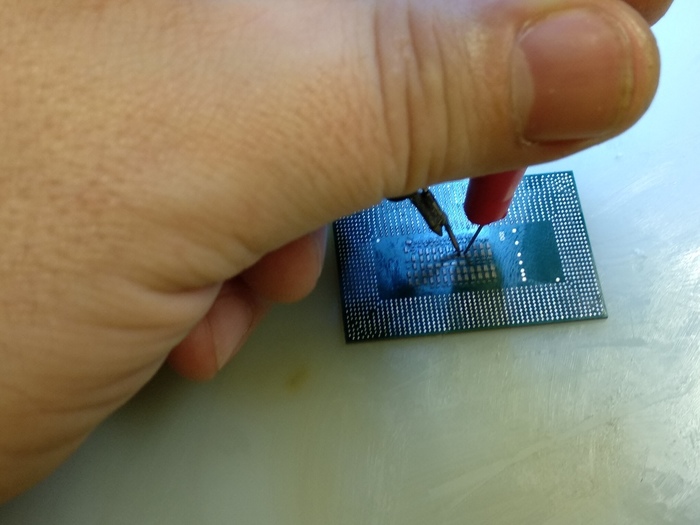

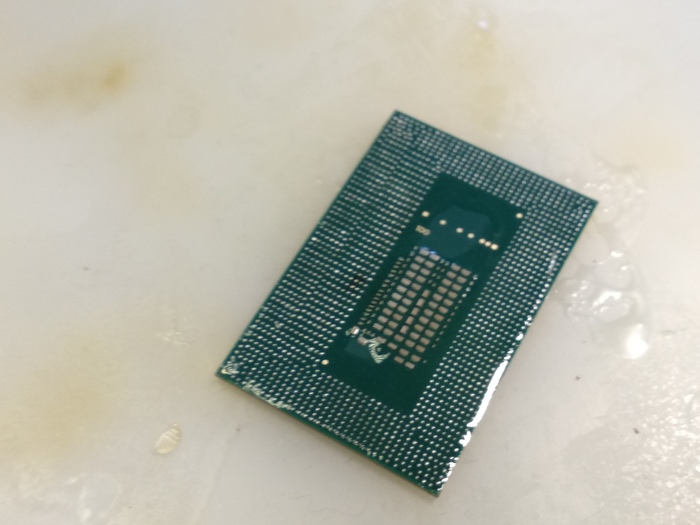

Замеряем сопротивление питания памяти на плате, там все стало ОК. Соответственно проц за 15к ушел в мир иной. Меряем сопротивление у него на конденсаторах
Вот на этом конденсаторе сопротивление гвоздя.
Далее был обнаружен пробитый верхний ключ в ШИМ контроллере питания паячти.
Итог- пробило питание памяти, 19 вольт через пробитый верхний ключ выжгли модуль памяти и проц. Диагностика на этом окончена.
Озвучиваем бюджет ремонта клиенту, ждем новый проц.
Ставим проц на место
Стойки вверх ногами )) так надо )

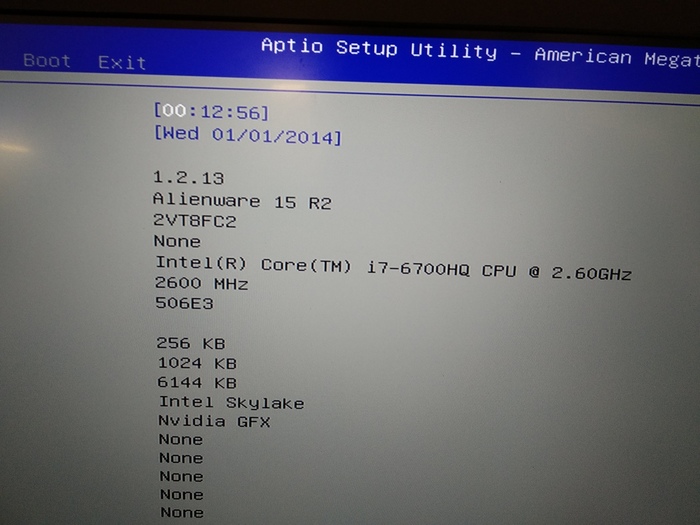

Проверяем
Пасьянс тянет нормально )))
Собираем и получаем дозу эндоморфина от своего организма))
Пакуем в коробку и вызываем СДЕК.
Спасибо за внимание!
Всем привет!
Вот еще один интересный ноутбук спасен после жидкости.
Как обычно началось все с сообщения в группе

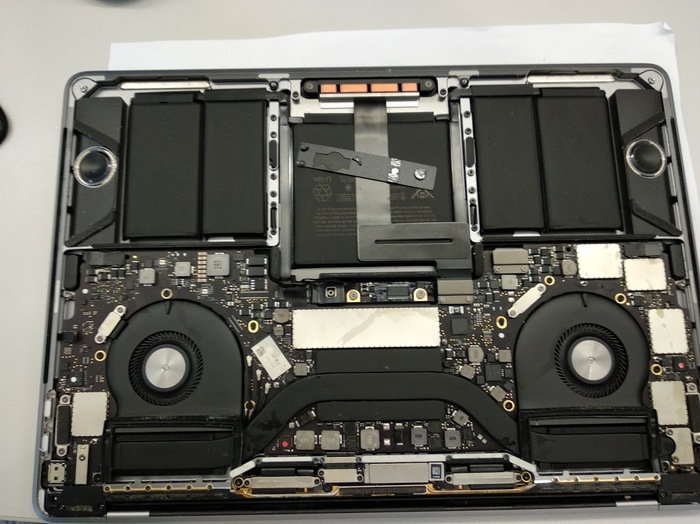

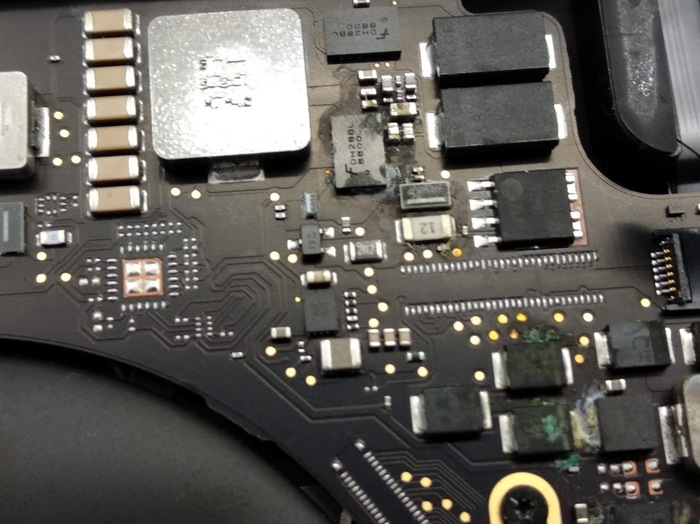

Открываем и оцениваем масштаб бедствия. Красные точки -индикаторы влаги

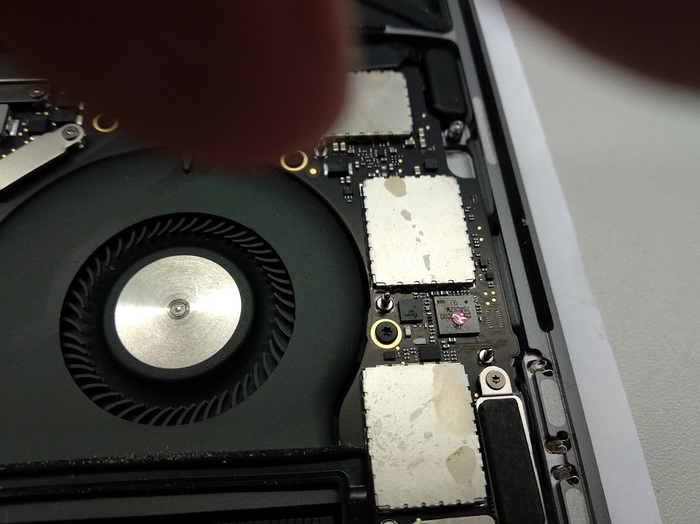

Смотрим ближе

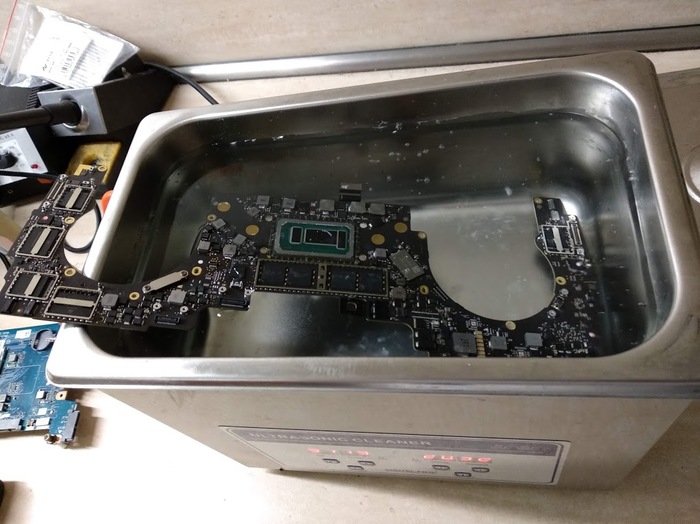

Снимаем плату и моем в УЗВ.
Путем измерений находим КЗ по шине питания.

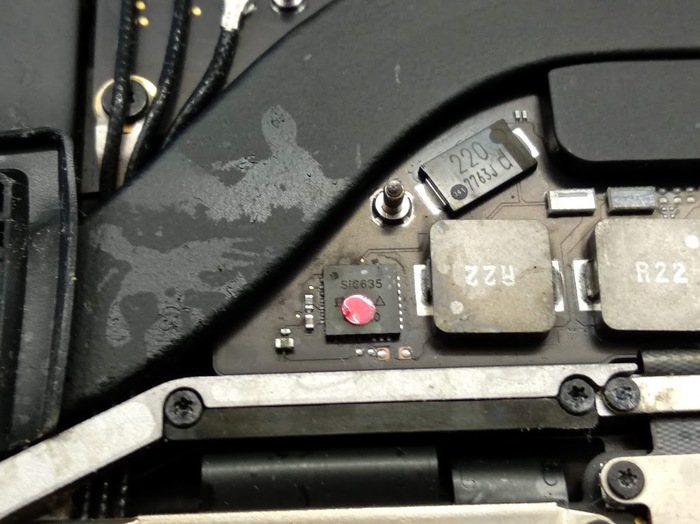

Виновником был этот удвоенный MOSFET по шине 5 вольт. Транзистор очень редкий, заменил с донора.
Далее поднимаем остальные гнилушки, чистим и сажаем обратно.
Пробуем запустить, радуем хозяина )))
Спасибо за внимание! Хороших всем выходных!
Всем подписчикам привет!
Еще один интересный ноет был у меня в ремонте.
Как обычно все началось с сообщения в VK:

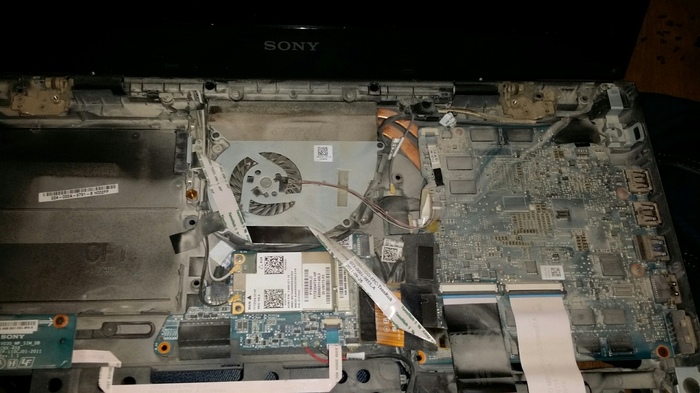

Постараюсь быть краток. Но, фоток накидаю, ибо такого количества шлейфов нет больше ни в одном ноутбуке! Видно что ноутбук хапнул строительной пыли. Фото автора крупнее

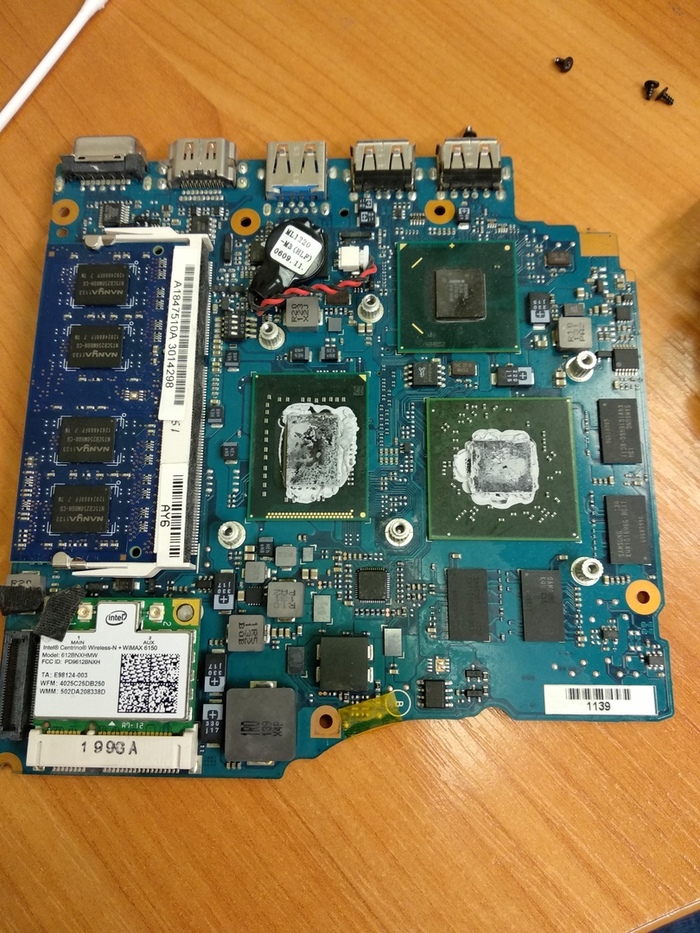

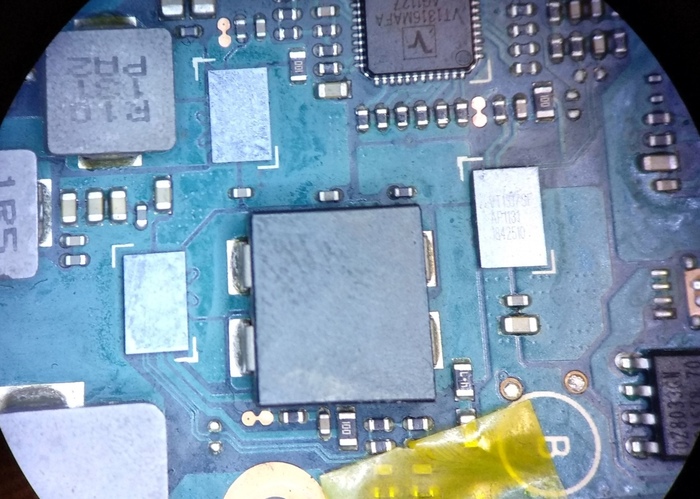

Но помер он не от не от пыли. Судя по потреблению тока ноутбук пытается включиться и сразу же отключался. Как показали раскопки, нет сигнала PG от контроллера питания процессора. Собран он на контролере VT1316 к нему как оказалось претензий нет. Проблема оказалась в PWM модулях Volterra - VT1317SF (стекляшки) Их там 3 штучки.
Меняем все три.
Проверяем, изо есть!

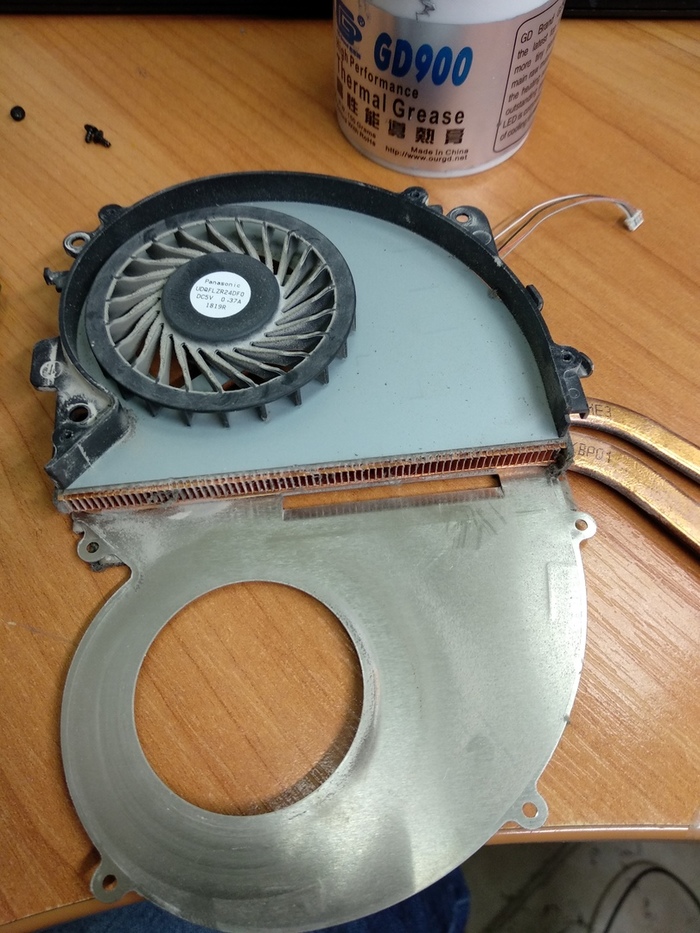

Очищаем пылищу и собираем.
Плотность монтажа зашкаливает! Это 2010й год!!!

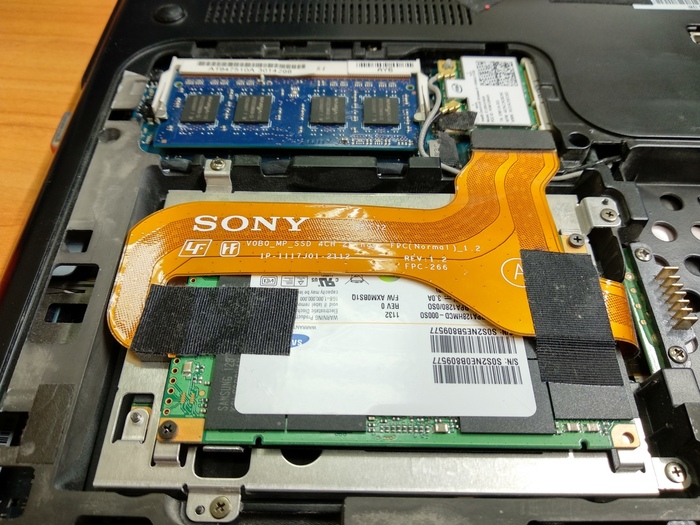

SSD бутерброд )))

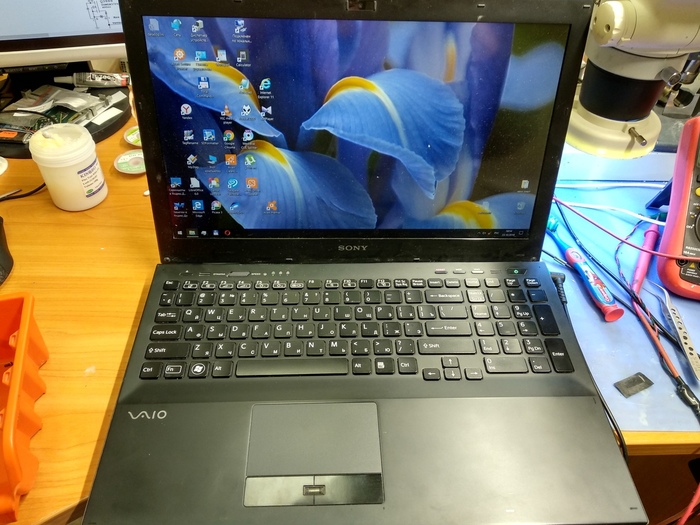

Делаем финальное фото и отправляем хозяину )
Жаль конечно что сони прекратила выпуск ноутбуков VAIO...
Спасибо за внимание.
Давно ничего не писал ибо скукота одна, то залитые маки то просто видики.
Пишет мне значит в контакте @DIXSTER:
Ноут весьма интересен, мать инвентек, довольно свободный монтаж все в черном цвете, внешне и внутри очень похож на MacBook.
Ноутбук довольно долго находился с подключений батареей, носили его уже в офсервис где приговорили мать на замену.

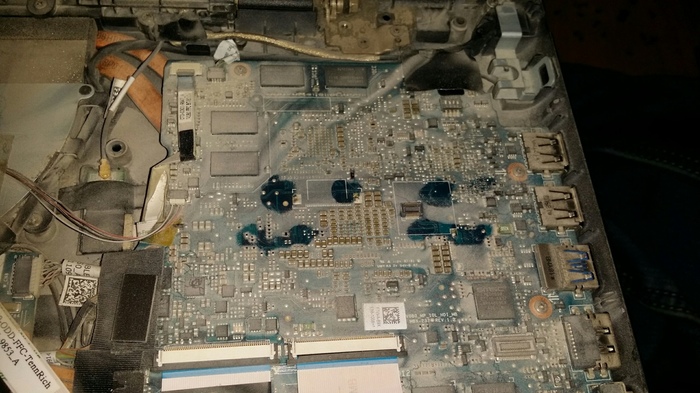

Внутри все сгнило и расцвело.
Вот поэтому и нужно отрубать батарейку и не пользоваться устройствами до промывки и сушки.
Промыл плату в УЗВ, высушил, заменил гнилые резисторы, восстановил отгнившие площадки под ШИМ-контроллерами.
Включаем! плата весело горит зеленым огоньком но ноут увы не включается...
Тыкаемся тестером и выясняем-сгнила кнопка включения на клаве и не досаживает сигнал на ножке мультиконтроллера. Паяем временную кнопку и УРА!
В итоге @DIXSTER, заказал русскую клаву у китайца сидит она на пол сотне болтиках как и на старых добрых пробуках. С русской клавой к сожалению фото не сделал.
Иногда приходится заниматься немножко не типичными вещами. Хозяева БЦ "Грейс" принесли кофемашину Solis Master 5000.
Включаем, пробуем варить кофе. Варит но в итоге лужа на столе.... Ясно, течет бойлер.
Заказали комплект резинок и пытаемся вскрыть бойлер. дело оказалось не простым.
Все закисло напрочь. Помогла сестра болгарина ))
Вот и причина протечки бойлера
Бойлер собрали. кофе варит но очень уж медленно. Разбираем заварочник.
Ужос ужас, НЕФТЬ!
Кто то давно перепутал шурупы (должны быть из нержавейки) они нашлись в другом месте.
Моем все в УЗВ
Собираем
Поток кофе нормализовался! Всем вкусного ароматного кофе ) Думаю эта машинка еще послужит не один год.
Спасибо за внмиание!
Все наверное знают про подставу от Apple...
Нельзя просто так взять и поставить нормальный SSD в MacBook Air или Pro 11-12 года.
Оригинальные SSD весьма медленные, а цены на них просто зашкаливают.
Итак... Покупаем у китайца переходник, добавляем к нему SSD от Samsung.
Ставим ЭТО бутербродом взамен штатного SSD
В итоге получаем в нашем Air великолепную скорость чтения-записи и 250Gb за какие-то 6-7к. рублей. 😎
Справились? Тогда попробуйте пройти нашу новую игру на внимательность. Приз — награда в профиль на Пикабу: https://pikabu.ru/link/-oD8sjtmAi
Привет моим 40-ка подписчикам!
Продолжим тему... 2011 выпал... фото нет. Сургут 2012.
Плотно начал заниматься ноутбуками
Из оборудования добавились куча коробочек из оКей, силиконовый коврик для духовки, ЛБП типа HuYang ))) тестер Uni-T UT61 (тестером дос их пор пользуюсь). Микроскоп из америкосии типа AmScope, он сейчас в сургутском сервисе RED. Клевый немецкий ЛБП EA-PS 3032-05B EA ELEKTRO-AUTOMATIK купленный в каком то универе NJ по случаю потопа (до сих пор пользуюсь).
Паяльник на тот момент был легендарный Quick 202D купленный в Англии. Потом появился еще один, потом таки отказался от и них перешел Metcal.
Появился компрессор собраный их холодильной витрины аккумулятора давления и какой то матери... Он и сейчас трудится в сургутском сервисе как и один из Quick.
Собрал так же нормальную BGA паяльную станцию.
Низ самоделка на 8и галогеновых лампах.
управлялся китайским люкей. работу прототипа можно увидеть на видео.
Верх ThermoFlo TF200 с кучей насадок купленный в Воронеже на одном из форумов.
Вот так выглядела зона пайки
Добавлю, свет на зоне пайки-это подсветка от телика 32'
Справа виден маленький нижний подогрев в корпусе БП, именно он был прототипом большого.
Все это в кладовке на 2х квадратных метрах.
Продолжение? Будет!
