Всем привет!

Буду очень краток. Пост о банальной замене видеочипа.  Притащил мне значит @xsazon моноблок самсунг, а на нем изображение то двоится то полосы идут. Сдох там радеон весьма редкий в наше время "трехтысячный" .

Вот и чип приехал  почти новый 14го года выпуска

Разбираем, снимаем охлаждение вот собственно материнская плата моноблока

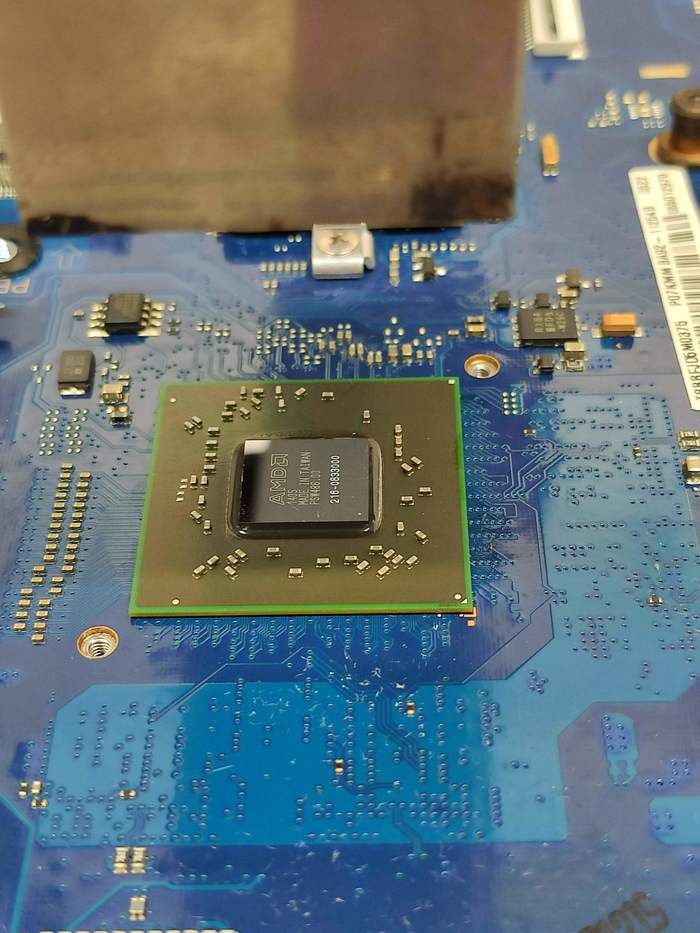

Это наш дохленький радеончик

Возрастом отличается от нового не особо. 1313-это датакод 13 год 13 неделя производства. Очень часто можно найти в продаже чипы 18,19,20 года но все это не правда )

Все снимаем с платы и кладем на паялку.  Главное батарейку не забыть, иначе она очень здорово бабахает.

Чих-пых и поднимаем нашего дохлого товарища с платы

Термопро кстати так не умеет )))

Убираем старый припой мажем флюсом

Ставим новый чип на место и запаиваем.

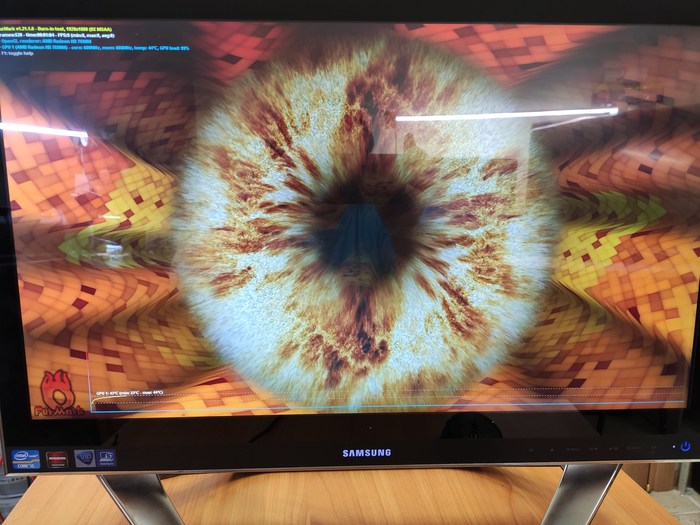

Далее сборка и проверка бубликом.

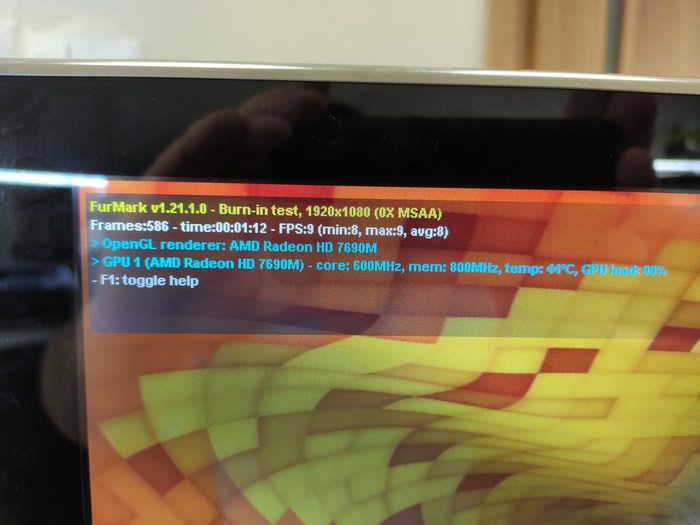

FPS конечно смешной но пыжится и крутит )))

Всем спасибо за внимание!

Попала к нам магнитола MTXT900KH.

Болячка такая же как в этом посте Ремонт штатной автомагнитолы KIA Sorento с типовой неисправностью

Только вот заменой процессора TCC8803 дело не обошлось, плюсом пришлось менять микросхему NAND.

Меняем TCC8803 и память.

зажимаем волшебную кнопку и прошиваем  Windows CE в NAND утилитой Telechips FWDN

Далее после включения на мониторе можно увидеть такую картину

Виндовс стартанул но нет логотипа.

Монитор в этой магнитоле отдельный и чтоб его подключить приходится использовать вот такой вот КАБЕЛИЩЕ )

Сенсорный экран без машины так и не заработал, при помощи мыши и флешки накатываем штатное обновление магнитолы

В итоге получаем рабочую систему

Все это можно было сделать проще, прошив микросхему на программаторе, но к сожалению не смогли найти полный дамп. На авито прошитая микросхема стоит 4к.  В итоге пришли к такому рещению.

Отдельное спасибо за инфу @23CompService , людям  с 4PDA и redpower.

Всем привет!

Зашел в ремонт еще один интересный ноутбук.

Что-то делали с вентилятором в итоге трупик...

Как обычно тыкаем плату тестером...  У нас сопротивление по шине 19 вольт 3 Ом... Находим пробитую сборку MOSFET  по питанию процессора

Сборку меняем на новую. Шину питания отпустило.

Пробуем включить, нифига... греется дежурка...

Находим пробитый  по LDO 3.3  мультиконтролер

Меняем мульт на новый и прошиваем. КЗ ушло, есть попытка включения...

Далее смотрим что там с процессором, естественно ему "тапки" т.к.  прилетело 19 вольт через пробитую сборку.  Проц у нас I7-6600HQ Решено поставить более свежий I7-7700HQ Есть вероятность что не взлетит с хабом HM170 и прийдется поставить HM175.

Снимаем проц ставим новый.

Проц перекатан на свинцовый припой, работаю только низом просто догоняю плату до 203 градуса и он садится.

Далее зашиваем биос от более свежего собрата.

Включаем, и все заколосилось!!

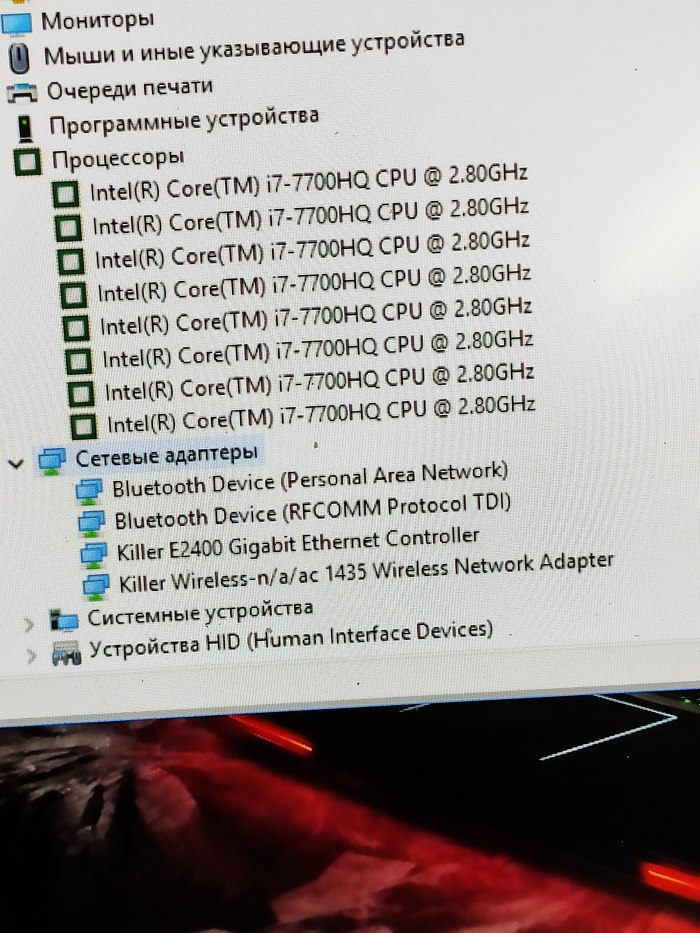

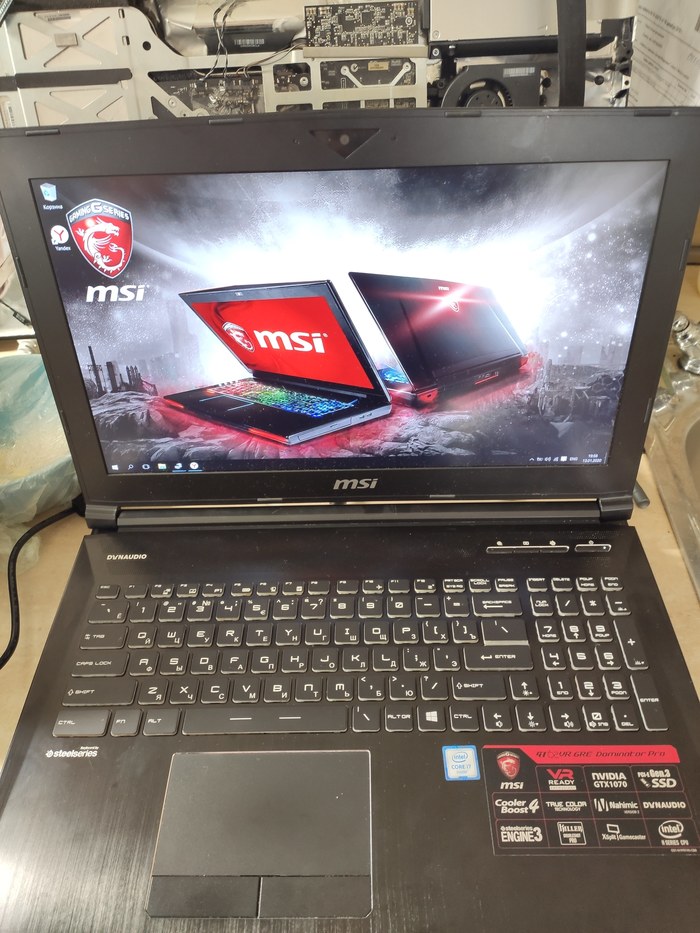

Вытираем слезы счастья. Собираем и тестируем

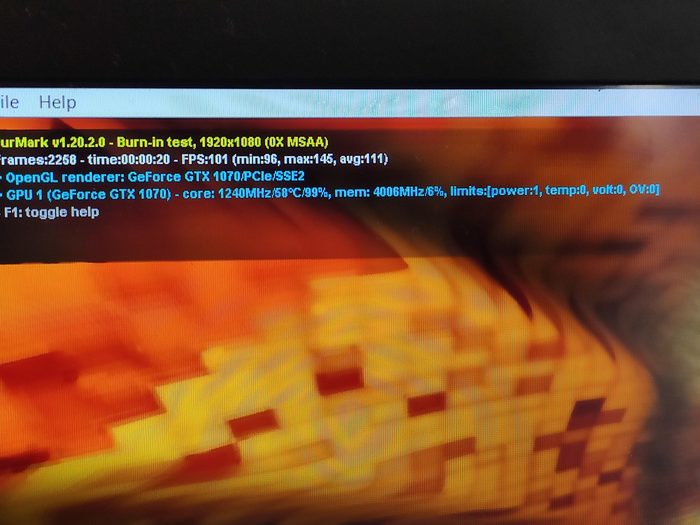

Бублик крутится очень бодро и весело )))

Всем спасибо за внимание, если будут еще  интересные ноуты напишу.

Добрый день дорогие подписчики!

В этот раз попался интересный в плане ремонта ноутбук из г.Выборг.

HP Pavilion 17 собран на платформе Quanta G37A на этой же платформе есть ноутбук HP OMEN 17.

На данную платформу доступна как схема так и бордвью.

Ноутбук конечно же уже побывал в ремонте там его помучили пол года, хозяева занервничали и забрали его уже полным "невключайкой".

Берем плату, осматриваем первое что бросается в глаза, зажареный до коричневого компаунда видеочип.

Пробую включить плату то ЛБП получаю бросок тока более 5А.

Потыкал тестером - нашел пробитый транзистор в обвязке контроллера питания и зарядки.

Через пробитый транзистор напряжение с блока питания шло напрямую в батарею. Меняем транзистор,  и ничего... Светодиод на разъеме БП не светит ни белым ни оранжевым...

Тыкаем дальше тестером вокруг мультиконтроллера, за первоначальную инициализацию и зарядку отвечает именно он. Находим просаженный  сигнал LID_EC# - Это сигнал с датчика холла по которому мультиконтроллер определяет закрыта или открыта крышка, находится датчик на плате с кнопкой включения.  Откидываем плату с кнопкой... Ничего не меняется уровень сигнала  низкий -мульту "тапки".

Заказываем парочку во всем известном магазине. Заодно отверточек прикупил чтоб за зря курьера не гонять...

Ставим новый "мульт",  находим на vlab.su прошивку и прошиваем программатором SVOD

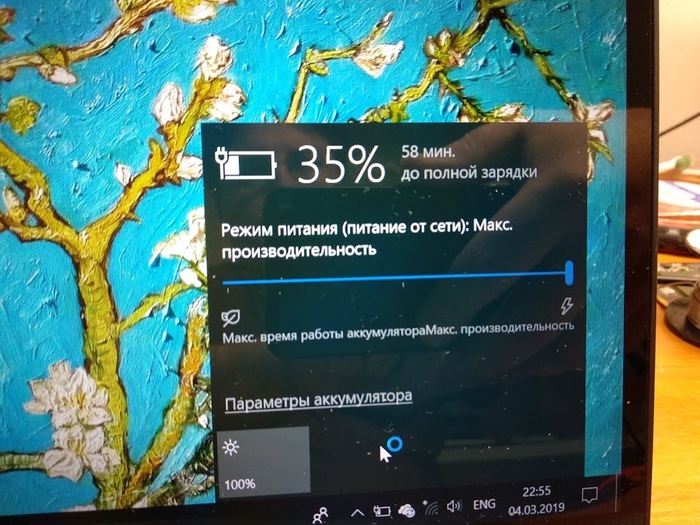

Видим что загорелся белый диод на гнезде питания, цвет сменился на оранжевый, (пошла зарядка батареи) Пробуем включить... И УВЫ.. Не включается. Да, видео вертикальное )))

Тыкаем дальше тестером и находим короткое замыкание по воспомогательному питанию видеочипа...

Видеочипу тапки!

Снимаю видеочип включаю без него, плата показала картинку  и успешно стартанула с флешки ))))

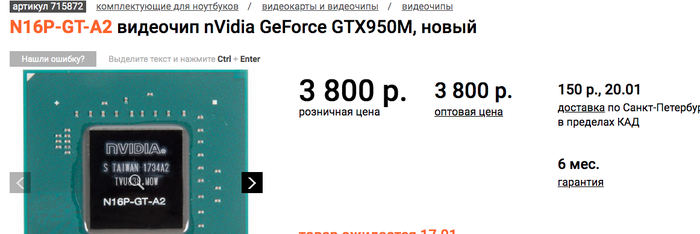

Далее опять идем в тот же магазин заказываем  новый видик

Запаиваем

Проверяем на столе

Все ок! Собираем и проверяем бубликом!

Спасибо всем кто дочитал до этого места!

Клиентам хороших мастеров, а мастерам хороших клиентов и легких ремонтов )))

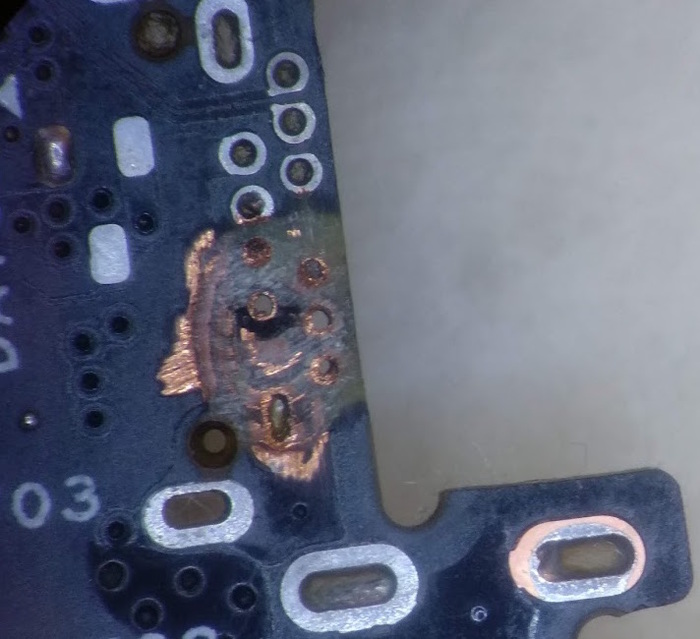

Клиент быстро принес, принимаю экстренные меры... Результат пока не предсказуем...
