СДЕЛАЙ СЕБЕ НАСТОЛЬНЫЕ ЧАСЫ С ДАТЧИКОМ ДЫМА
Подготовил новый проект полезных часов. В них встроен универсальный газоанализатор MQ-2. Он срабатывает на природный газ, метан, пропан, а также мелкие взвешенные частицы образующиеся в результате горения. Т.е. на дым.
Устройство получилось полезным для тех у кого есть газовая плита, печное отопление, гараж. При срабатывании тревоги включится светозвуковая сигнализация. Данное видео представляет из себя подробную инструкцию по самостоятельной сборке, также в нем тестирование устройства:
Проект также включает датчик температуры и влажности DHT22. Корпус полностью напечатан на 3D принтере. У часов есть будильник, а все параметры хранятся в энергонезависимой памяти.
Страница проекта с прошивкой и файлами для печати корпуса и ссылками на комплектующие: https://github.com/voltnik/SmokeClock

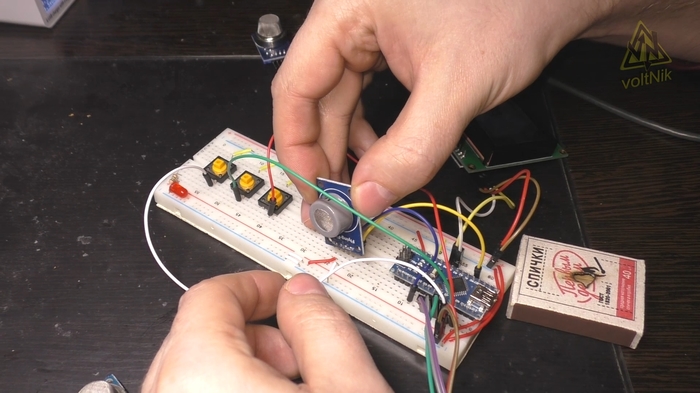

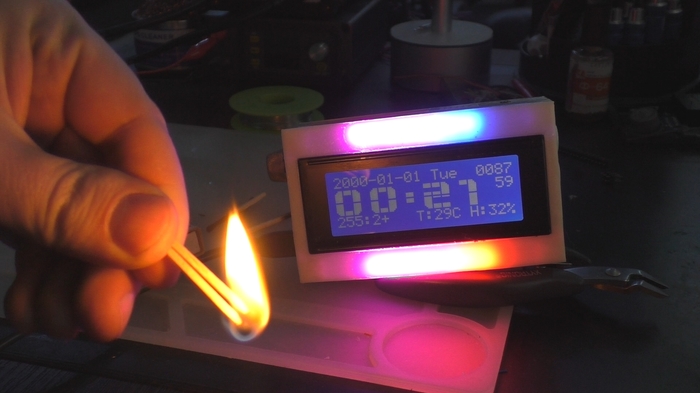

Датчик дыма универсальный, дым и газ протестированы

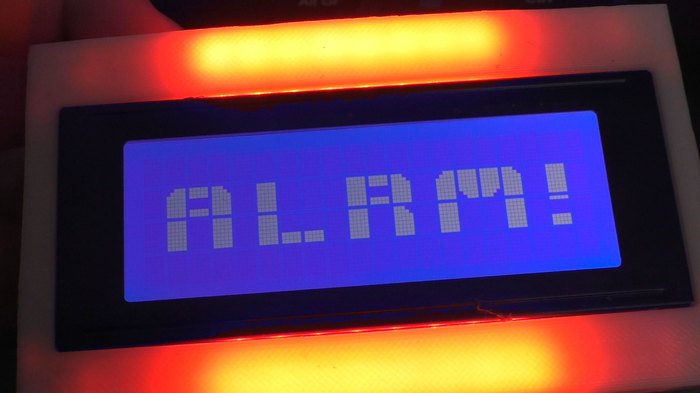

Светозвуковая сигналка:

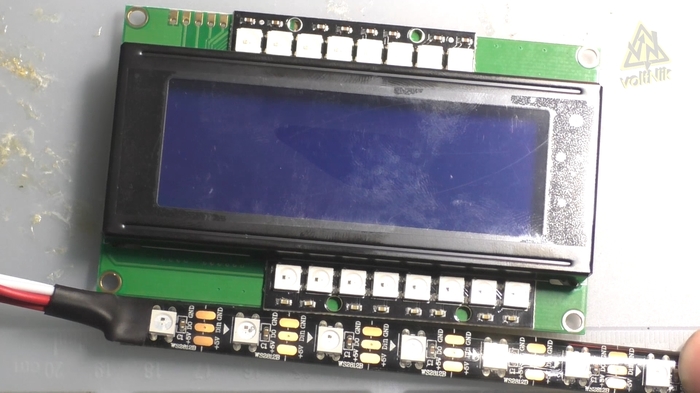

В качестве подсветки используются управляемые светодиоды WS2812. В обычном режиме на ней переливается радуга, это можно изменить и настроить любые цвета, как вам нравится.

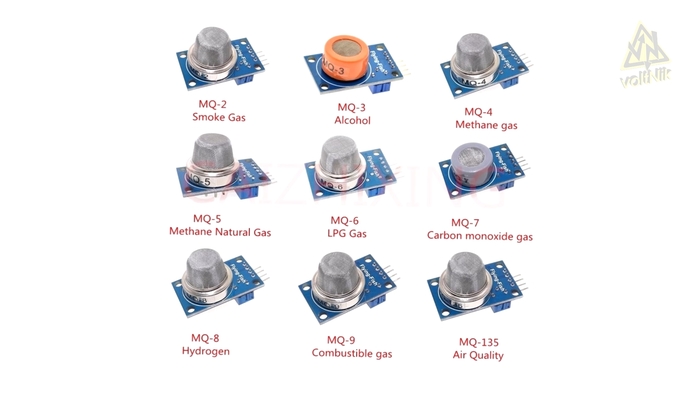

Порог срабатывания настраивается, а датчики серии MQ взаимозаменяемые. Поэтому можно использовать специализированный сенсор и сделать часы на определенный газ.
Я протестировал несколько датчиков и MQ-2 для моих целей оказался оптимальным.
Подобный проект часов уже три месяца установлен на моем рабочем столе и исправно работает. За это время модуль часов реального времени DS1302 показал свою высокую точность. "Убегание" если и есть, то какие-то секунды за месяцы работы. Следующие проекты буду реализовывать на DS3231, потому что DS1302 у меня кончились :))))
Ответы на вопросы:
- Как переделать проект на DS3231? -- Нужно править код и по сути полностью переписать прошивку.
- У меня нет DS1302, что мне делать? -- Купить. Он стоит 28 рублей.
- Можно подключить экран 1602? - Нет. Проект сделан под 2004. 1602 маленький и не практичный для настольных часов.
