Здравствуйте. Сегодня не будет советской техники) а будет гитарный Комбоусилитель.

Принесли на диагностику. По словам клиента, он купил двухканальный комбик. 1 канал "Input", второй канал " Insert". Так вот, если подключен 1й канал, звук есть, при подключении второго канала, звук от первого пропадает. Нужно разобраться и починить.

Кто нашёл котика?)

В процессе диагностики выясняем, что усилитель одноканальный, а вход "Insert" это и не вход вовсе. Нужен он для подключения микшеров и прочих девайсов в разрыв прохождения сигнала перед усилителем мощности.
Смущает кнопка выбора канала и две регулировки "Gain" и "Voice". Эта кнопка переключает на выход предусилителя сигнал со входа " Input" после первой или второй группы регулировок. Эту кнопку дублирует "Foot Switch".
На этом диагностика завершена. Владельца жестоко обманули, расходимся)) Но, поста бы не было, если бы не одно " НО"))) Владелец хочет 2 канала любой ценой!
Любой каприз, как говорится)

Вот кишки испытуемого. Может, кому интересно.

Сложность первая, откуда соединитель взять для второго входа? "Insert" трогать было бы неправильно, он может пригодиться. Ну а "Foot Switch".. Им и пожертвуем.
Сложность вторая, схему найти не смог. Элементов не много, можно и разрисовать.
Всю схему не будем вырисовывать, нам нужен входной тракт.

Вот, пожалуйста) пользуйтесь.
IC1 сдвоенный операционный усилитель. IC2 как раз выбирает, какой сигнал пустить на предусилитель. На 1 контакт приходит сигнал с кнопки "Chanel select". Название IC2 есть, погуглите.
Первый операционник на ножках 1-3 IC1 выполняет роль полосового фильтра (30 Гц-100кГц) и усиливает сигнал в 8 раз. Второй операционник на ножках 5-7 выполняет функцию компаратора, говорит нам о перегрузке.
Возможно 3 варианта подключения второго канала.
1. После разъёма ставим резистор 22кОм и подключаем его после R1. Имеем 2 канала, регулируются вместе. Кнопка работает.
2. Собираем на слепыше входной фильтр-усилитель для второго канала по образу и подобию первого, режем дорожку от С9, подключаемся туда. Кнопкой уже можно выбрать, первая или вторая гитара пойдёт на выход. Смешиваться они не будут.
3. Делаем всё то же самое, что и во втором варианте. Плюс выкидываем микросхему IC2, вместо неё на операционниках делаем сумматор, выставляем нужный уровень. Кнопка выбора канала работать не будет, 2 гитары играют вместе, регулировки у каждой гитары свои.
Пока владелец думает, какой вариант ему хочется, я пишу этот пост.

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Ленивый, потому, что плату для изготовления взял готовую. Избавил себя от малоприятной процедуры травления в домашних условиях, да и проект попался не попсовый - овердрайв по мотивам Friedman BE, отчего бы не попробовать? Вот она:

Набиваю платку детальками

Первые испытания без корпуса, прям голышом. На удивление, ни фона, ни свиста.

Лампы сходу воткнул ECC803S, звучат хорошо, но в последствии замечен микрофонный эффект, и я их сменил на обычные ECC83S, звук чуть попроще, но без микрофонных эффектов.

Пора примерить в корпус.

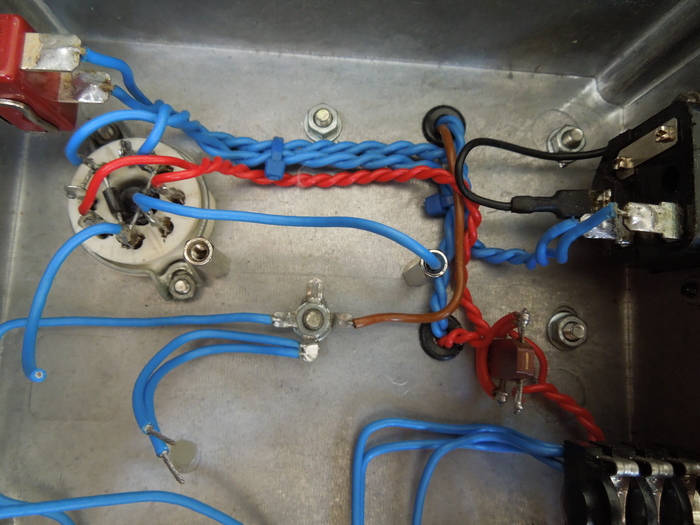

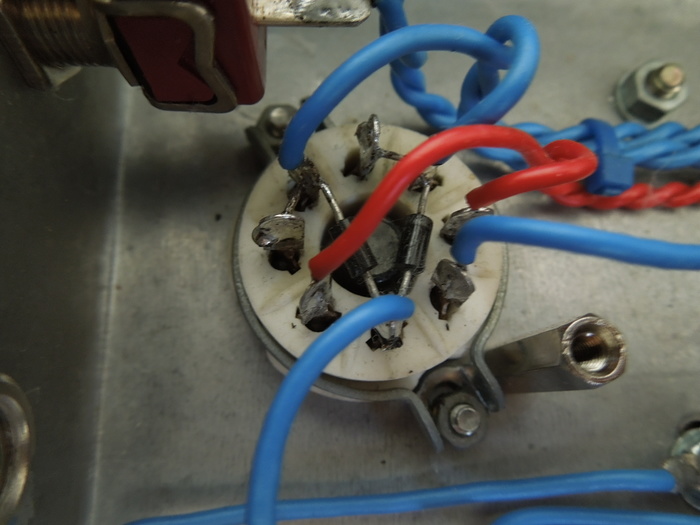

Все хорошо уместилось. Двум лампам, плюс повышающий анодный преобразователь, в корпусе будет жарковато, поэтому пилим вентиляцию.

А еще через эти ребра прикольно будут светиться лампы. Подсветка ламп, при включении эффекта будет светиться красным.

Звук примочки лежит тут, запилил в миксе:

https://drive.google.com/file/d/1bey0u6bneLnp-6QJabdCowxDvKq...

Еще немного фото в завершении.

За окном унылая погода, карантин... И чтоб совсем не захандрить, взялся за очередной проект. Неспешно, с чувством, с толком, с расстановкой. И поскольку мой приятель приобрел себе гитару, решил помочь ему заодно. То есть, по сути, параллельно делал два одинаковых усилителя. Себе в формате головы, а приятелю, поскольку он еще не определился, комбо будет или отдельная голова, изготовил шасси и плату. Остальное дальше он сам осилит.

Так вот, начал с шасси, выгнул п-образный профиль (для такого мелкого формата п-образки вполне достаточно).

Далее разметил и просверлил все необходимые отверстия.

Занялся намоткой выходного трансформатора - одна из самых важных деталей усилителя, от которой зависит звучание.

После намотки приступил к изготовлению обоймы-кожуха для выходника, поскольку трансформатор планировался размещаться вертикально, ведь шасси весьма небольшое, и нужно все разместить.

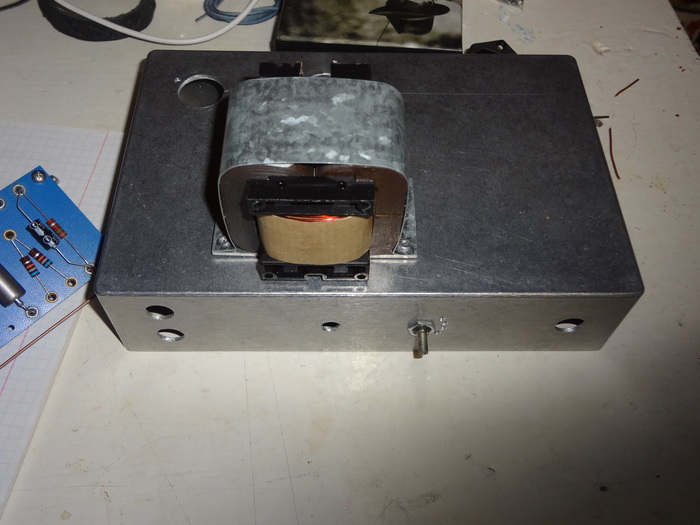

Трансформатор собрал, обойму покрасил.

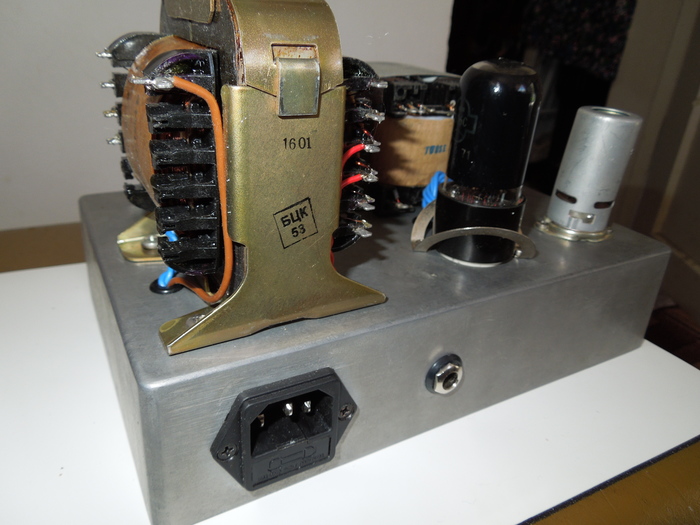

В качестве силового трансформатора задействовал старенький советский ТАН-35, предварительно его окультурил.

Пора бы заняться изготовлением печатной платы. Схема не сложная, за основу взят двухкаскадный предусилитель от Фендера, в оконечнике будет работать лампа двойного триода 6Н6П. Сама идея и проект был позаимствован из раздела "крафт", известного  форума Guitar Player, у пользователя Kulibinbig, за что ему огромное спасибо и респект. Проект оказался настолько популярен, что данная тема на форуме заняла более пары сотен страниц, и все, кто реализовал данный проект остались довольны. Я лишь немного дополнил и изменил этот проект под свои хотелки, чутка перелопатил печатную плату под свою комплектуху.

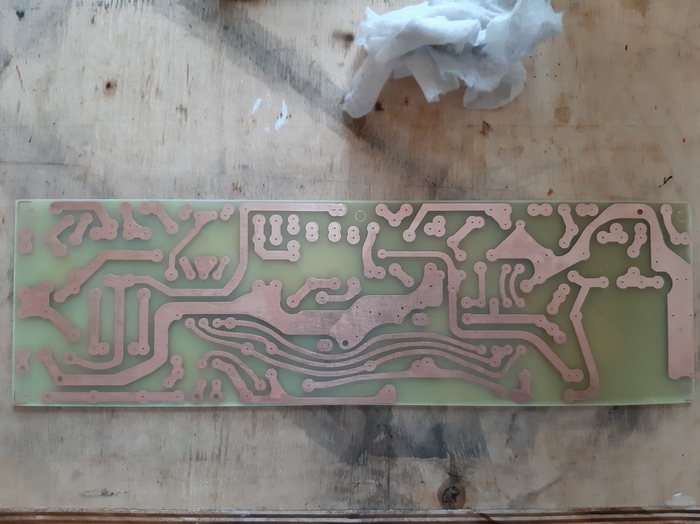

Так вот, собственно изготовление печатной платы:

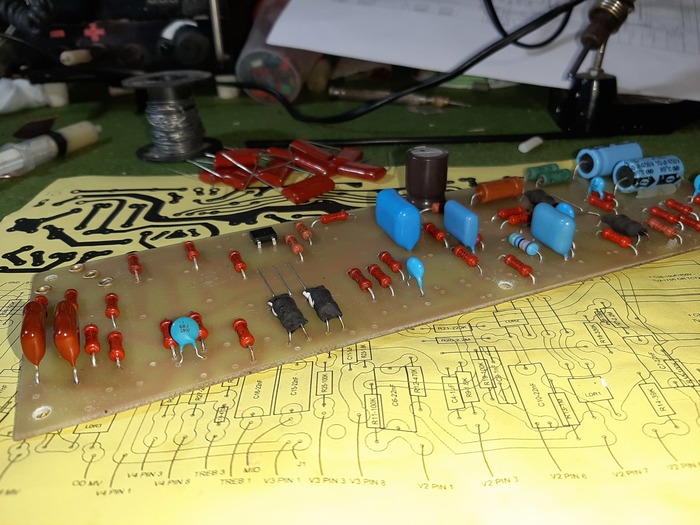

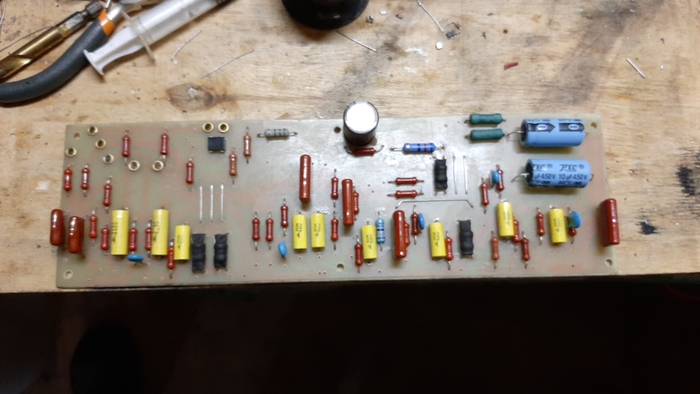

Теперь самое приятное - набивка платы детальками.

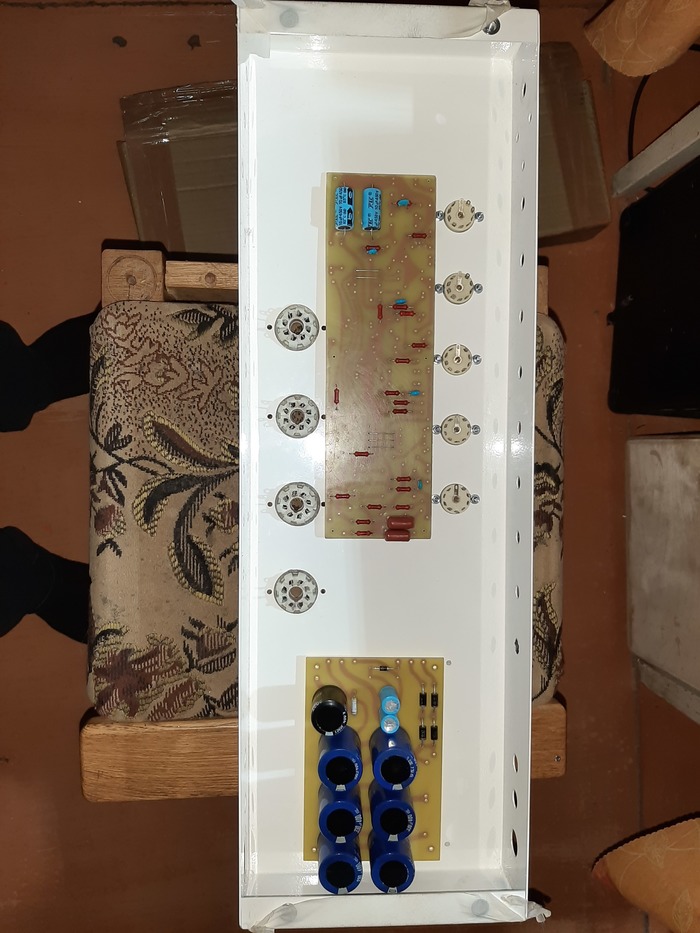

Шасси покрашено, можно все собирать.

Корпус из ясеня, до покраски и после:

Упаковываю шасси в корпус, еще немного мелкой косметики, и усилитель готов.

Осталось играть, и наслаждаться звуком)

Что касается звука - ролик со слайд-шоу, звуковая дорожка была записана на этом усилителе, с педалью перегруза Soldano GTO, тоже один из моих проектов. Звук снимался с кабинета 1х10 с динамиком Celestion Greenback.

https://youtu.be/_NWh0hQamQg

Заказал давеча на одном известном известном сайте себе динамик, ибо лайтовый Jensen ну никак не звучит с недавно построенной головой "soldano". Выбор пал на Eminence legend V128.
Продав свой Jensen, подрезав семейного бюджета, всё-таки купил.
Но после покупки закралась тень сомнения, так как на динамике нет опознавательных знаков к какому роду сий принадлежит. Есть конечно маркировка о дате производства и прочее, а конкретно модели-нет.

Вот такая наклейка под резинкой магнита.
Решил было выяснить по фото на сайте производителя, но в целом это не дало ничего.
Написал в поддержку Eminence (info@eminence.com) мол, так и так, не знаю модель, подскажите.
Параллельно мониторил у продавцов на, барахолке всея Руси, такие динамики и задавал им вопрос о принадлежности к модели.
Ерасов как продавец ссылается только на название не более.

И вот ответ с Eminence:
"Привет,
Не беспокойтесь, ваш английский намного лучше моего русского.
У вас есть динамик Legend V128. Это 12-дюймовый гитарный динамик, произведенный нами в Эминенсе, штат Кентукки, США.
Наслаждаться."

Теперь я обладатель Eminence legend V128.
Буду рад, если кому-то эта информация станет полезна.

Идея построить мелкий домашний амп, чтоб при подгрузе оконечника не выпадали стеклопакеты долго не давала покоя. При этом усилитель должен быть простым, но универсальным, иметь свой собственный перегруз, и достаточно адекватный клин для работы с педалями. Родился такой концепт - пред от восьмисотки, с Low и High инпутами, последовательно-параллельная петля эффектов, и маломощный двухтактный выходной каскад на двойном триоде. При этом голова должна быть максимально компактная.

Шасси изготовил из 1 мм листовой стали, размеры шасси 240х140х60

Шасси покрашено порошковой краской

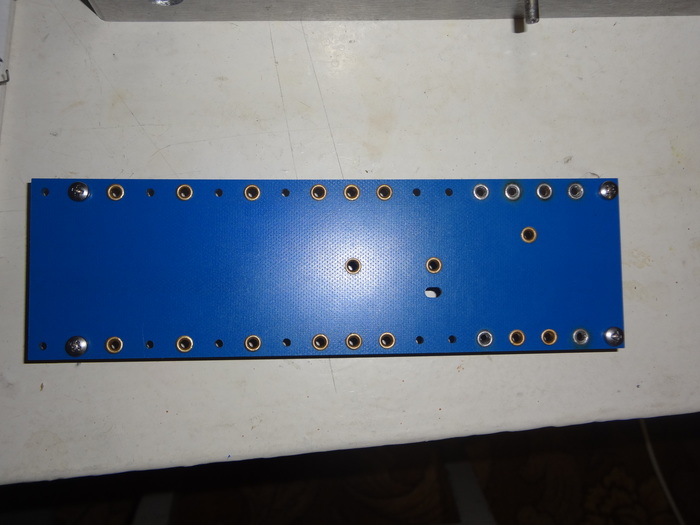

Сделал печатную плату

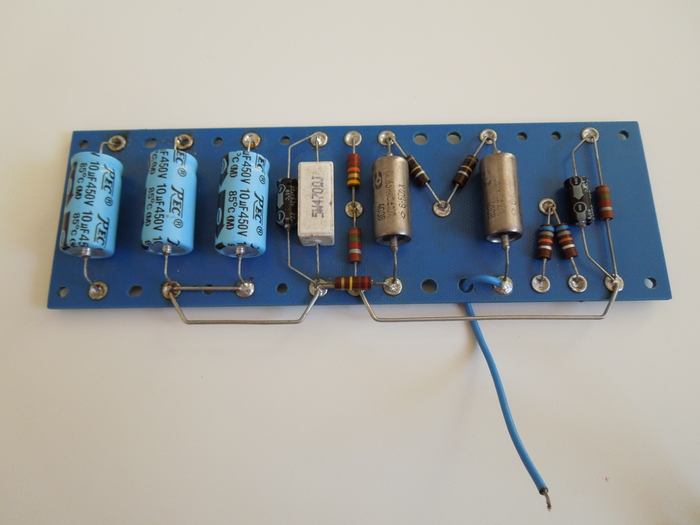

Набил детальками

Намотал силовой трансформатор

Выходник взял готовый от лампового магнитофона Днепр.

Дроссель намотал на железе от китайского БП.

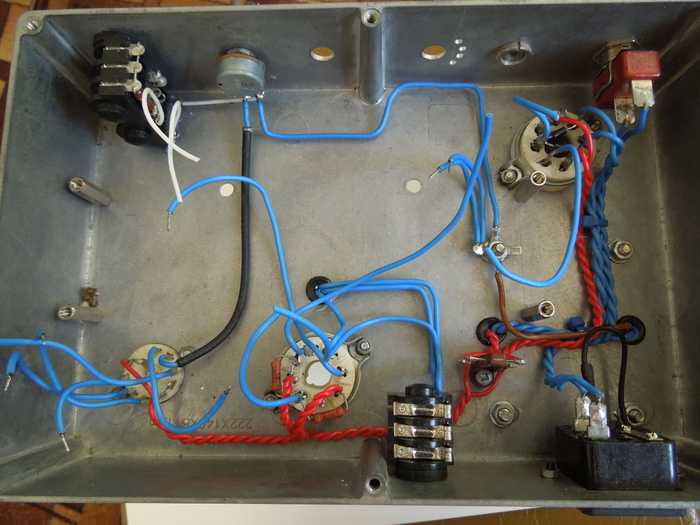

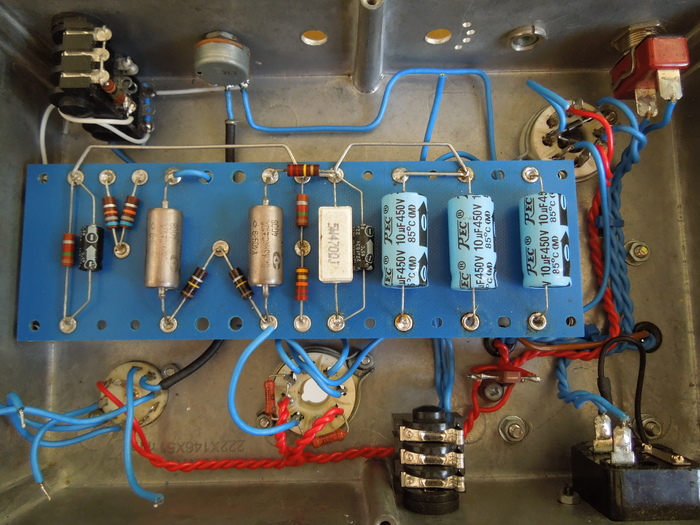

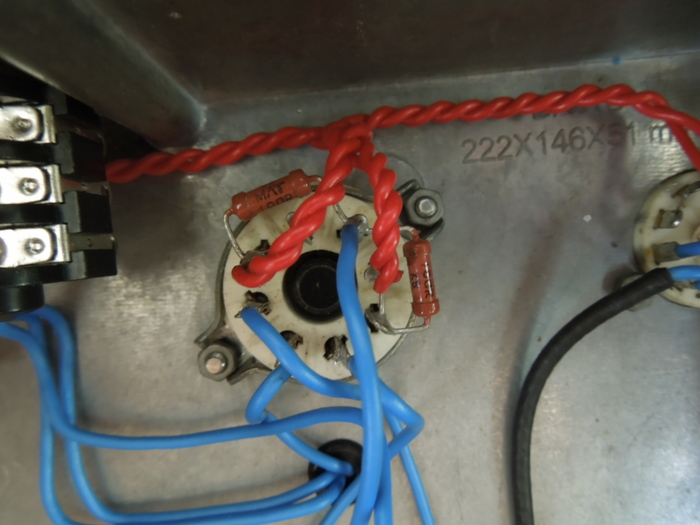

Собрал все в кучу, подключил. Оно даже заработало с первого раза:

https://youtu.be/QEwtiGqVk2A

Дело за малым - заказал платку для петли эффектов на LND150, подключил в разрыв между предом и оконечником

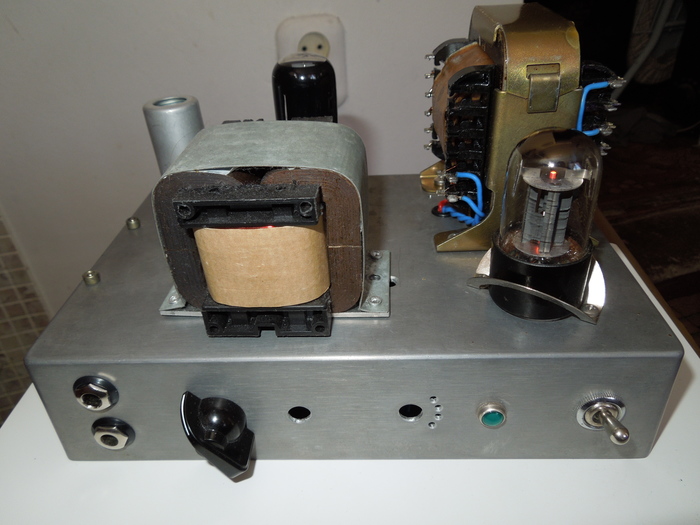

Усилитель готов

Осталось сколотить ему будку. 10 мм фанера, электролобзик, клей ПВА, морилка, лак и немного терпения - готово!

Результат радует. Классический маршаловский кранч, отличный яркий клин, и возможность подключения внешних преампов. Отличный ламповый саунд при комфортной домашней громкости.
