Доброго времени суток. Решил я разнообразить свои посты, дача это хорошо, но пикабушники как правило продвинутые и ковыряние в земле и стругание досочек вызывает средний интерес. Работаю я монтажником связи более 10 лет, начинал ещё пока в шараге учился в горящем 2005 году. Сначала в районной локалке, потом перерыв и сейчас в крупной конторе. За все это время накопилось не мало занимательных историй, так что закину парочку на пробу, возможно кому-то будет интересно.

История про солнце.
В Щербинке, которая недавно стала Москвой раскинуто у нас волокно по частному сектору, и случилась там забавная авария. С 11 утра до 18 вечера пропадал у людей интернет. Только в солнечные дни. Время всегда было немного разным. А сеть там построена так, что с узла волокна расходятся по частным домам, связь пропадала в определенном месте. Рефлектограммы были чистые, а измерителей мощности у нас тогда ещё не было. Где-то неделю сервис инженеры вычисляли точные координаты, у кого когда где. А я как раз был на сварке, так что отправили туда меня одного. Вычислили ребята столб, на котором висел простой ящик. Что-то типа иека с вырезанными болгаркой дырками под оптику. В ящике находилось 3-4 кассеты, где с нескольких кабелей волокна расходились по ближайшим домам. Так как там был старый сегмент купленной когда-то сети, то каждый патчкорд был подписан номером дома. Для тех кто в теме, кроссов там не было, просто кассеты были разварены на пиги и патчами все это дело проключалось. Вычислили кассету, разобрали, посмотрели, все ок. На всякий случай переварили, так как крышки не было, замотал я ее в пакет и черной изолентой полностью, проблема исчезла. В чем была проблема никто на 100% не знает, но предположили, что кассета лежала под таким углом что в летнее время через одну из дырок солнце попадало прямо в торец гильз и таким образом засвечивало сигнал. Просто иначе объяснить отключения было не возможно. Хотя на мой взгляд этот тот ещё бред, но в жизни всякое бывает.

История про звенящую оптику
Однажды отправили нас перевесить воздушку, кабель идущий с дома на дом, по воздуху. Жаловалась тетка живущая на последнем этаже. Формулировка - кабель звенит. Конечно натянутый в струну кабель на ветру и правда может издавать некий шум, но услышать это через закрытые окна не реально. Ну ладно, нам сказали - мы делаем. Перевесили с лицевого парапета на торец дома, где окон нет, сильно не натягивали, висит тонкая восьмерка от еврокабеля. Через неделю опять посылают туда... Приехал человек с управы, говорит мол это бесполезно, она нас все заебет, давайте ещё дальше перевешивать, выбрали с ним место, поставили трубостойку, перевесили, переварили. Думаете все? Опять звенит, с соседнего подъезда. Приехали, поднимаемся на крышу, и встречаем эту тётку. Ну говорим, полезли с нами, покажите какой кабель у вас звенит. Дом панельная 17 этажка, так что тетка на крышу забралась спокойно, хотя и не положено чтоб посторонние люди были в таких местах, но у нас вариантов не было. Она бодро подходит к краю и тыкант пальцем в провод, вот эта говорит звенит. А она билайновская лол, то есть не наша. Мы спрашиваем а вот тут кабель был, он вам мешал? Она такая, ну говорит, вид из окна портил, но не мешал особо... Бля, сказали ей кому звонить, уехали. Думаете все? Нет через неделю мы опять были на этом доме, на этой крыше с мужиком с управы... Оказывается, что наш кабель теперь стал мешать мужику с соседнего подъезда, вид в окнах портит, а мужик то ли помощник депутата, то ли ещё какой-то поц, кароче перевесили наш воздух где он был с самого начала.

Вот такие вот нелегкие будни у людей, благодаря которым вы все здесь :)

Друг на отметке +16, учитывая снег +10 метров) Морозец -25 , тянет ВОЛС))

Всем хороших праздников и крепких зубов)))

Всем доброго дня!

Решил написать короткий пост об оптических кроссах фирмы AMP и их отличиях в сравнению с классическими кроссами.

у нас есть сварочный аппарат (он-же спаечный) Fujikura S60 и стандартный комплект инструментов.

выше представлен стандартный кросс AMP, на 24 порта (розетки квадратные, прикручиваются болтами) 2 разъема под гермовводы, 2 заглушки (возможен ввод до 4х кабелей), одна кассета на 24 КДЗС, стяжки, 2 органайзера, монтажные клипсы на самоклеющейся основе.

Отдельно 12 розеток LC-UPC дуплекс.

Отличие кросса заключается в необычных кассетах и характере укладки волокон.

Они не убираются в кассету как это бывает стандартно, а укладываются вокруг 2х органайзеров.

Поэтому для корректной укладки достаточно около метра зачищенных волокон, достаточно 2х оборотов волокон в органайзере для оптимального запаса ( в данном случае кабель используется кабель для внутренней прокладки с кевларовыми нитями внутри).

Кабель зажимается гермовводом, далее фиксируется либо хомутами (через мягкую бархотку, чтобы не повредить волокна), либо привязывается кевларовой нитью к скобе.

Я выбрал первый вариант, как более простой и привычный.

Пигтейлы аналогичным образом укладываются как и волокна.

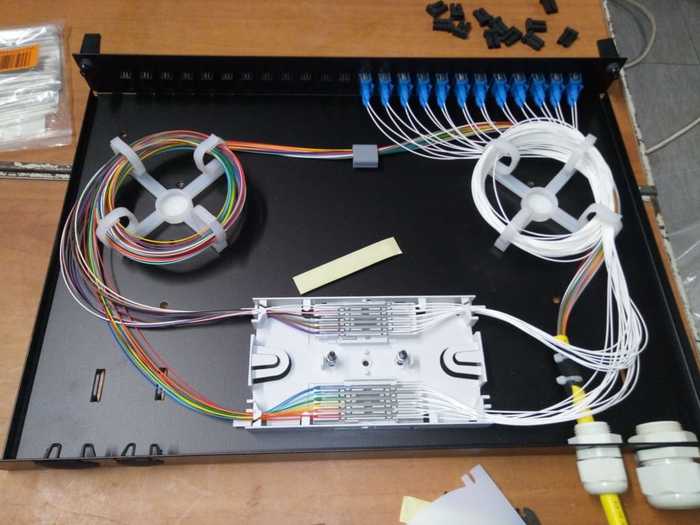

Так выглядит полностью собранный кросс (только крышку на кассету еще не поставили)

Кстати да, КДЗС укладывать нужно строго по порядку, иначе они не смогут уместиться в кассете, либо возникает риск повредить место сварки, это связано с тем, что ложемент весьма мягкий и при установки гильзы в свое место - поджимает соседний ложемент. (т.е. если вставить в 1й паз гильзу и в 3й, то второй ложемент будет зажат с 2х сторон и кдзс уже не пролезет на место)

Так выглядит установленный кросс.

Запасы кабеля в данном случае сбухтованы сбоку, зафиксированы мягкими (матерчатыми) стяжками.

Удобства кросса заключается в его обслуживании( на фото плохо видно) с краев кросса есть защелки, которые фиксируют 2 части кросса, что позволяет отщелкнуть их и вытащить его вперед, без риска повредить волокна либо кабель.

За сим откланяюсь, мой первый пост завершен.

Если будет интересно - пишите - напишу еще по теме ВОЛС, линий связи и связаных с ними обычных( и не очень ) технических решений.

P.S. забыл сказать! есть вариант комплектации данных кроссов без касет, они рассчитаны для располировки волокон в пигтейлы.
