Друзья, емкий пост про электропроводку в типовых многоэтажках.

За долгие годы работы электриком у меня выработался стойкий рефлекс отвращения к куску этого черного го#@а и алюминиевой проводке в целом.

Фото будут на тостер без доп. освещения, прошу прощения.

Вот оно, пожалуйста. Стоит такое чудо природы в разных вариациях практически в 60% квартир по всему бывшему СССР.

Данные автоматы идут на 2 квартиры одного блока на этаже. Крайние (большие) номиналом 50А и чем думали электрики, вешая его на алюминиевый кабель под электроплиту мне, как бы, ни ясно. Средние номиналом 16А, но по факту хз сколько, но не работают все как один.

Просто, не вдаваясь в подробности, ЭТО ОЧЕНЬ НЕ ХОРОШО они не выполняют своей прямой обязанности, защиты от КЗ. Почему, я расписывать не хочу. Примите как факт.

Самое обидное ни ЖЕК, ни ДЕЗ, ни друге веселые ребята, менять не стремятся данные изделия сумрачного Советского гения.

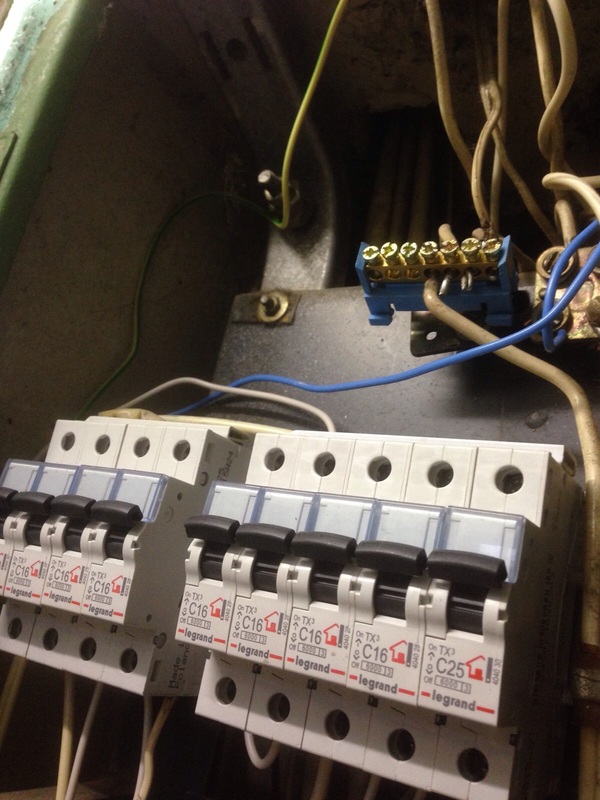

А теперь я представлю вашему вниманию схему, как это можно облагородить без замены всей электрики и дорогих ремонтов. Дешево сердито, функционально.

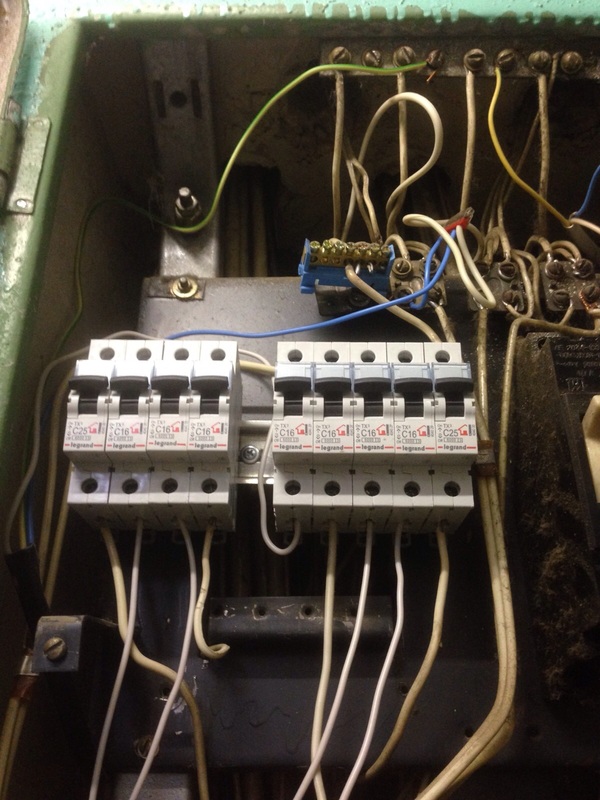

На фото работа не окончена, нужен был свет для маленького ребенка. Прибрал провода и подтер сопли уже после.

Как лучше всего сделать (Что говорить мастеру):

1. Ввести новую линию под стиралку (ВВГнг 3х2.5, Стоит защитный автомат т.к. у заказчика не было денег на УЗО или Диф. )

2. Снять все старые, а на место крепления 16А автоматов «клопами» прикрутить Din рейку (влезет 200-250мм стандартная рейка, резать не нужно) и монтировать все новое уже туда. (Прим. Я стараюсь договариваться с соседями о совместной замене, в отказ еще ни кто не шел)

3. Ноль почистить и протянуть, смазать алюминиевые провода антиокислительным токопроводным гелем(пастой).

4. Два провода видите на первой картинке? Так вот, эти провода в 90% случаев питают все розетки в квартире (Один питает розетки в комнатах другой чаще всего идет на кухню и возможно в соседнюю с кухней комнату) и если их завести в отдельные автоматы, будет намного лучше.

5. В трехкомнатных этого не хватает, поэтому можно ввести еще одну дополнительную линию и разделить контуры. Делается это элементарно, розетки в типовых многоэтажках соединены по типу «шлейф» т.е. от одной к другой. Соединение идет в самой розетке, а вот провод может идти как по потолку так и по полу.

Если мы разомкнем это соединение, у нас вырубится определенный контур из нескольких розеток, который можно запитать новым проводом со своим автоматом, что существенно снизит нагрузку на старую алюминиевую проводку.

НО! Данными действиями мы лишь отложим неотвратимое…а именно полную замену электрики в квартире с полным ремонтом и вымыванием пыли из всех укромных уголков на…ну думаю лет так 10-20)

Автоматы ставим на 10А- свет, 16А- розетки, 25А- плитка (Друзья, 32А много…проверено. Греется провод) На стиралку 16А 30мА Диф…но дифы часто воруют(((

Фирма…мне нравится Легранд, но на вкус и цвет как говорится.

Провод новый только ВВГнг 3х2.5…никаких ПВС и ШВВП…только ВВГнг 3х2.5 ну или NYM аналогичный.

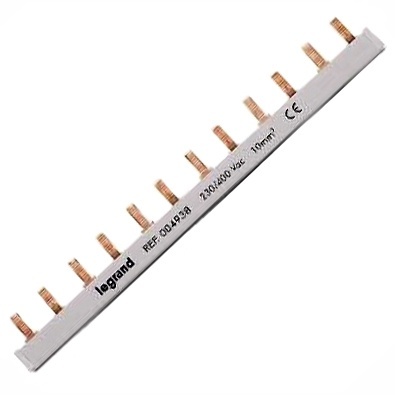

Еще один важный момент, автоматы необходимо соединять этим.

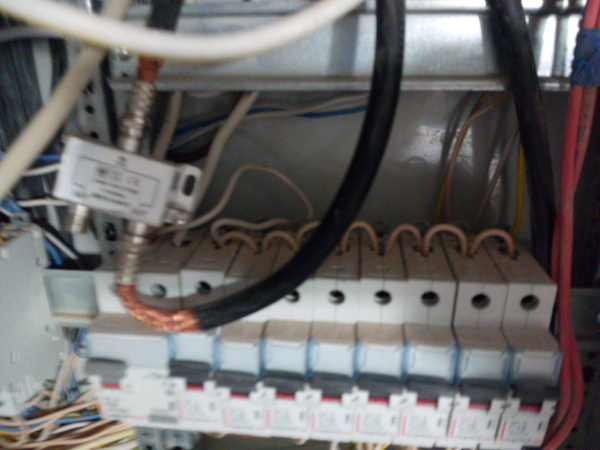

Называется данная штука «гребенка». Очень полезная штука. Держит 50А легко. Стоит относительно не дорого. А вот, если у вас в щитке что то типа этого:

Кто то вам желает очень долгой и мучительной смерти…ну или просто сказочный долбо@#б. Но, таким способом можно соединять если сечение МЕДНОГО кабеля никак не меньше 10 мм2 (для рассмотренного примера)

P.S. Всем добра, безопасной, качественной электропроводки и хороших мастеров .

Спасибо за внимание.
