Продолжаю повествование о занятном конструкторе иж юпитер 4. Откатав зиму без особых проблем, снял цепи, лыжи и отложил на полочку до зимы. Лето также катался без проблем ничего особо не ремонтируя.

Уехал в отпуск и там дорвавшись до нормального интернета, заказал новый карбюратор с коллектором, аккумулятор и всякую мелочевку(замок цепи, бензофильтры, кольца, прокладки,тросики).

И вот настала зима 2017 года. Нацепив лыжи я поехал привыкать к новым условиям и внезапно для себя в повороте не справился с управлением и обнаружил себя покидающим седло в прыжке с прогибом, мотоцикл перевернулся на левый бок, кверху коляской. лыжа на ней сломалась. И тут я подумал - надо что-то менять. Причиной этого являлось то,что прошлую зиму на коляске было колесо 16 размера, летом я поставил ижевское на 18, а лыжа еще подняла колесо и следовало настроить коляску под эти изменения, но нет и результат не заставил себя ждать.

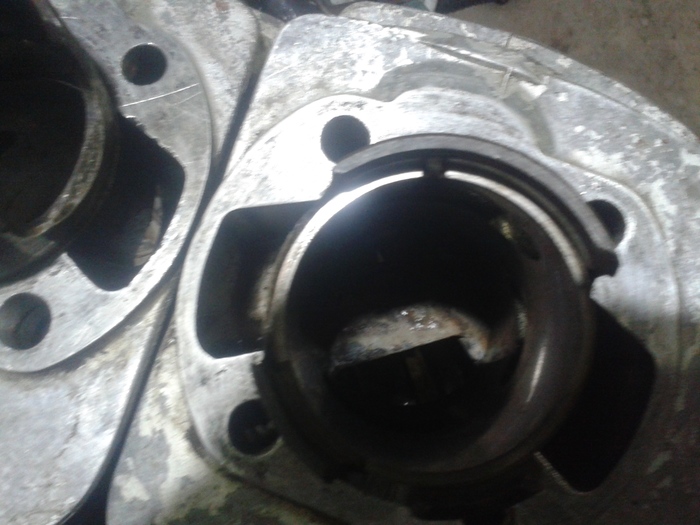

Далее я решил заменить карбюратор по быстрому и эта спешка стала причиной замены цилиндров, дело было так. Открутив явский карб и его штаны, я ставлю к-65. Завожу и мотоцикл набирает обороты, закрываю рукой воздухан- не глохнет, ага подсос... Ищем. Подсос был найден на стыке правой головы и штанов. Мне бы ослабить цилиндры и совместить плоскость впускных окон на цилиндрах со штанами, но нет, зачем же, я мог просто подтянуть болты посильнее. И я подтянул, после чего случился хруп...

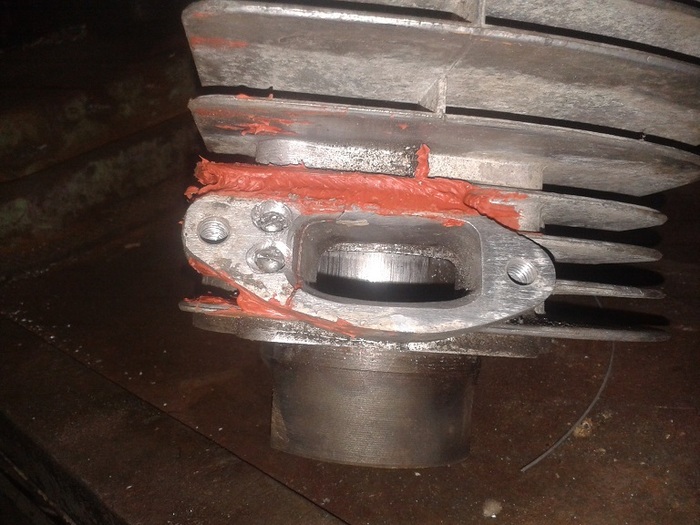

И вот тут я приуныл. попытался починить это в стиле "я сделяль".

Потом подумал и позвонил соседу Вовану с вопросом, не завалялось ли у него где цилиндра от юпитера, а то вот оченяма нада. И у него завалялось, целых 2 неплохих цилиндра. Это был успех!

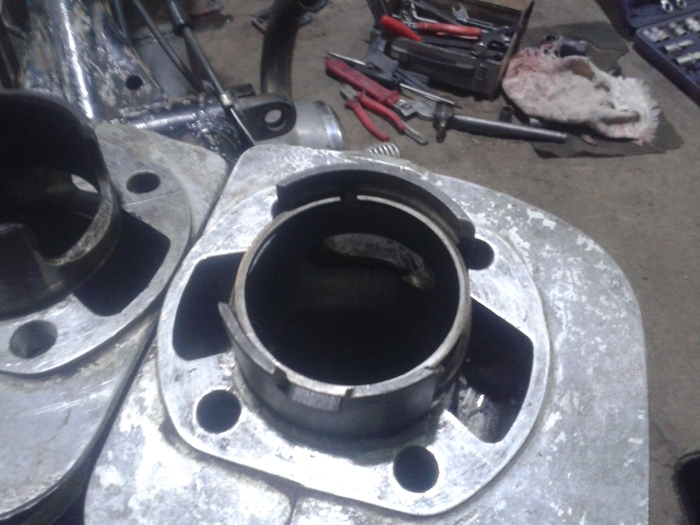

Забрав цилиндры, я отнес их в гараж и принялся отмывать, их состояние оказалось даже лучше, чем на моих, но была разница в продувочных окнах. Мои цилиндры были с более развитыми окнами, для моторов иж с мощностью 28л.с. Другие же цилиндры были с окнами для менее мощного мотора. Начал проверять как стыкуются каналы и заметил, что каналы в картере нормально стыкуются с новыми цилиндрами и забил на это дело. Проверил зазоры на старых кольцах

...как он вообще заводился...

Хорошо, что я заказал кучу колец разных ремонтов и без проблем заменив их, собрал всю конструкцию.

были некоторые сомнения насчет адекватной работы китайского карба, но он оказался вполне сносным. Холостой ход был стабильный, отклик на ручку газа тоже на уровне, без провалов. Единственный косяк был в круглой заслонке обогатителя, она туго ходила в канале и не перекрывала канал полностью, отчего карб сначала не поддавался регулировкам. обработав эту заслонку наждачкой, всё пришло в норму. На этом ремонтные работы закончились, и начался полет мысли, как же сделать из мотоцикла снеголет, при этом ничего не испортив...

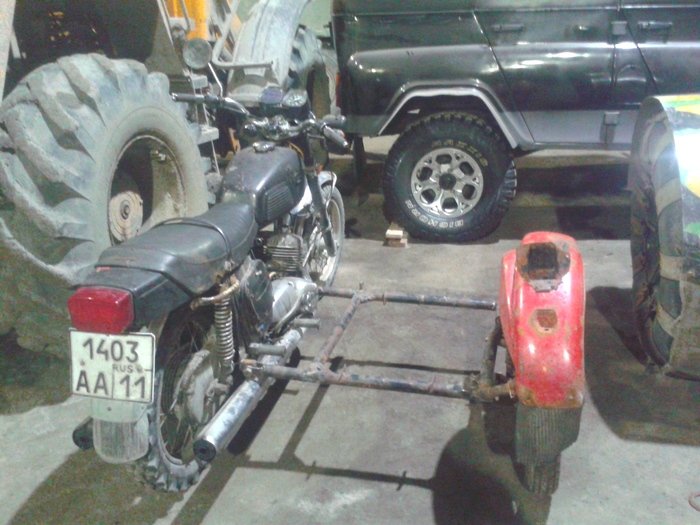

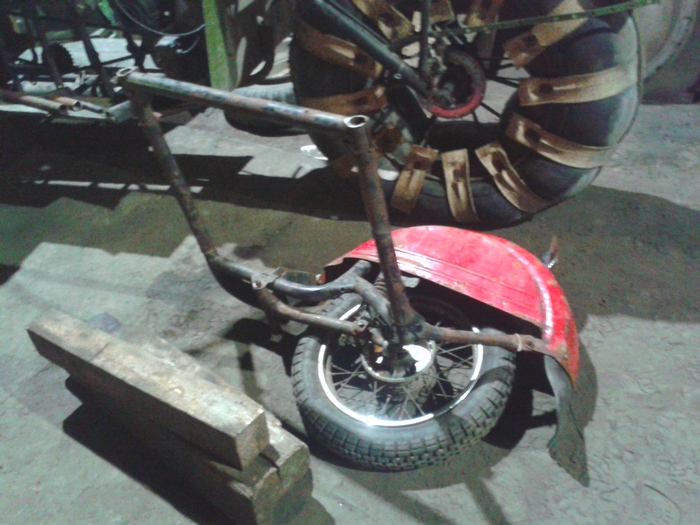

Дело шло к зиме (зима близко, милорд (с)). Ставить ижик до лета не хотелось и пришло решение восстановить коляску. Начал с рамы, она была порезана на куски, поэтому пришлось стыковать трубы заново методом забивания в них трубок меньшего диаметра и обваривания стыковочного шва.

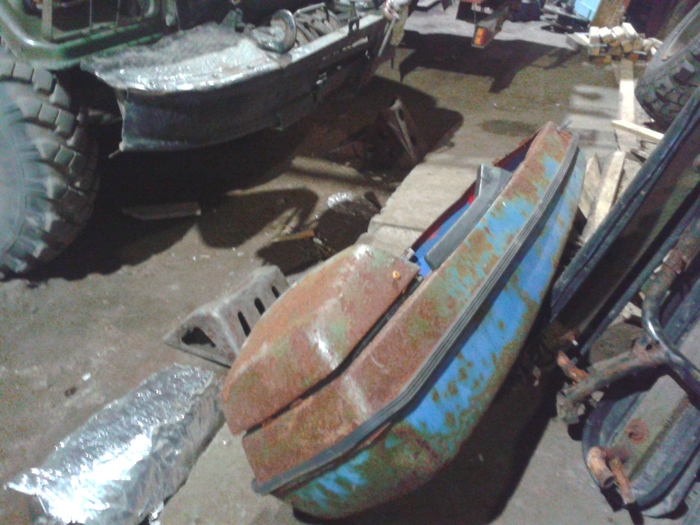

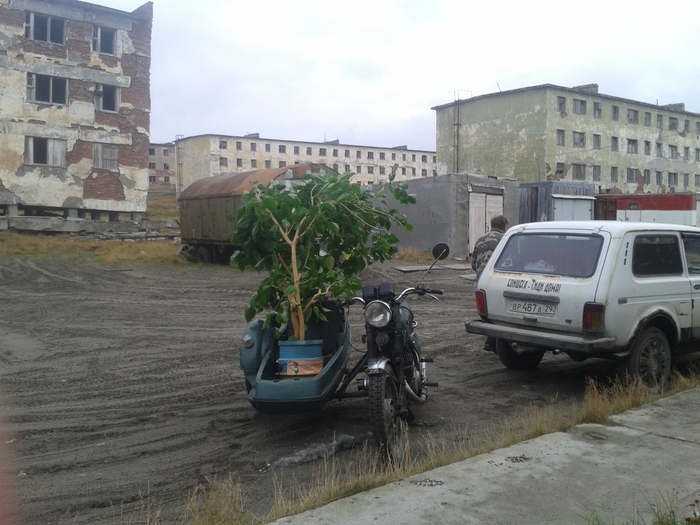

Также на просторах поселка была найдена и притащена люлька

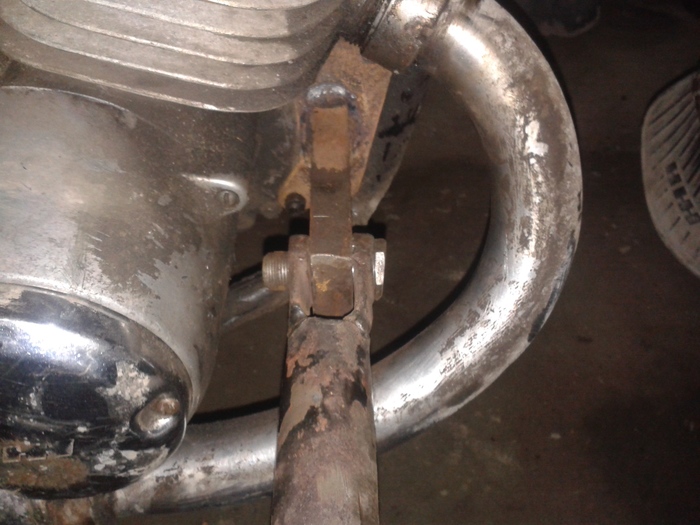

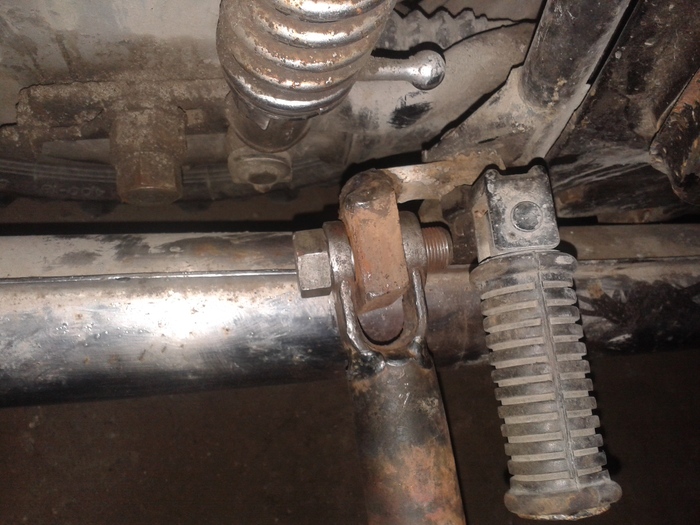

раньше она была частью забавных саней для снегохода "буран", лишнее включая лыжи (они позже пригодились) было срезано и отложено в дальний угол. Крепеж коляски так и не был найден, а купить его в отдаленном северном поселке было затруднительно, пришлось импровизировать.

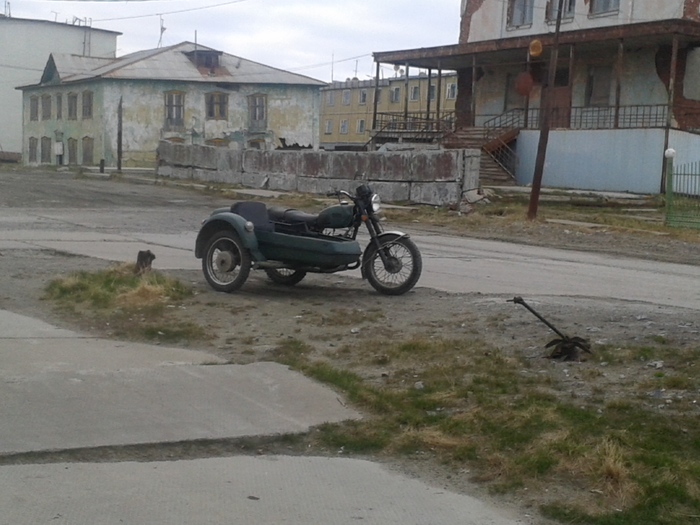

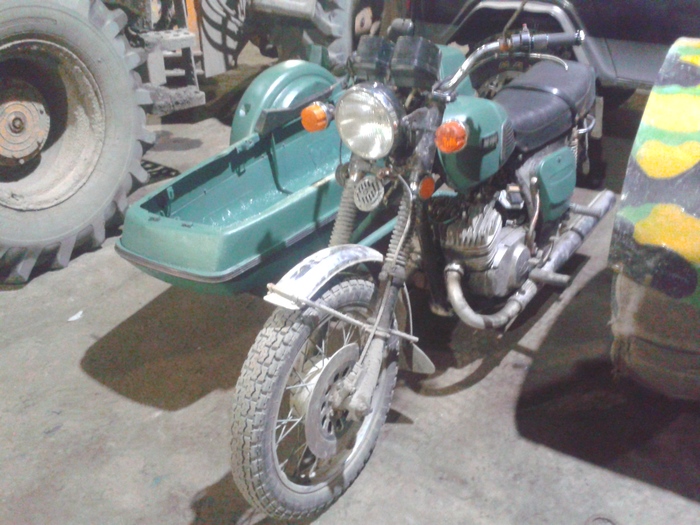

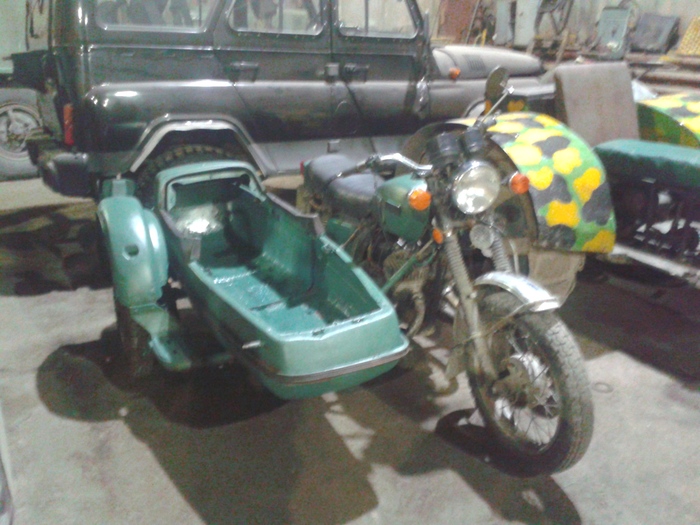

После всех слесарных работ, встал вопрос эстетического вида, порывшись на складе гаража, нашел несколько банок застарелой, но еще не засохшей эмали. Цвета были: синий, желтый, красный и черный. ни в один из этих цветов красить мне не хотелось, и я решил смешать краски, результат на фото.

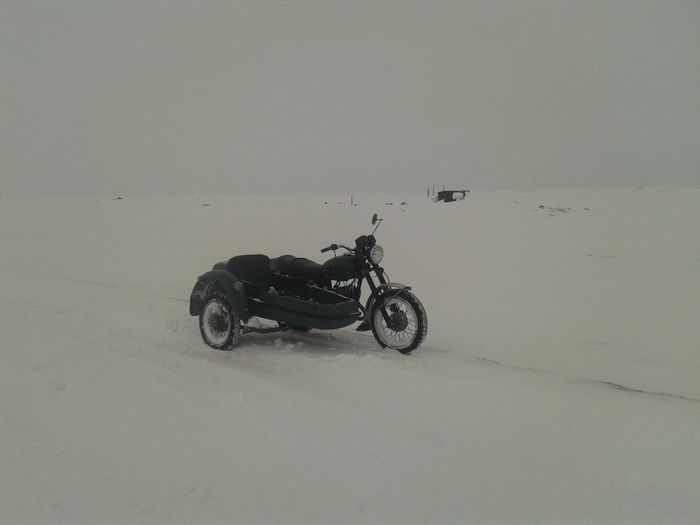

Наконец наступила зима и навалило много снега, ездить стало затруднительно

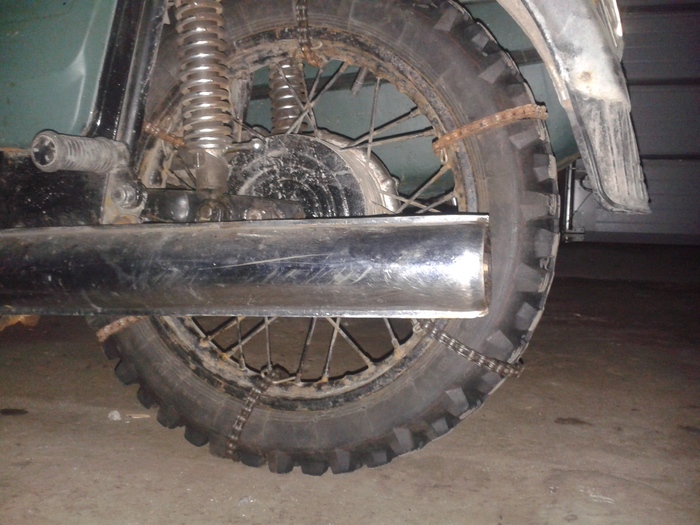

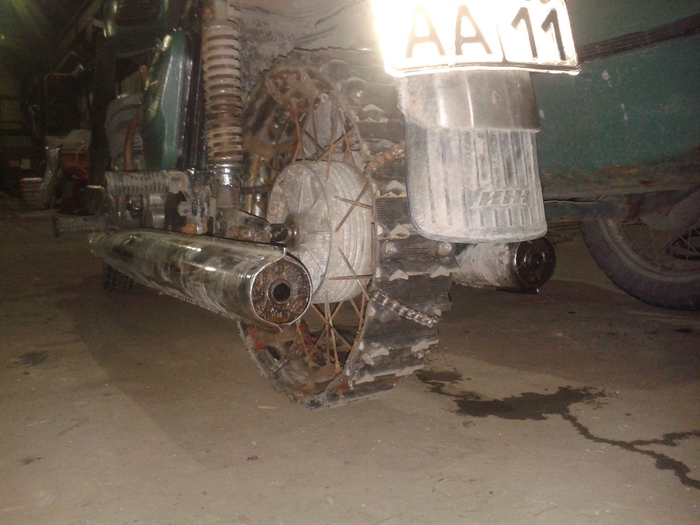

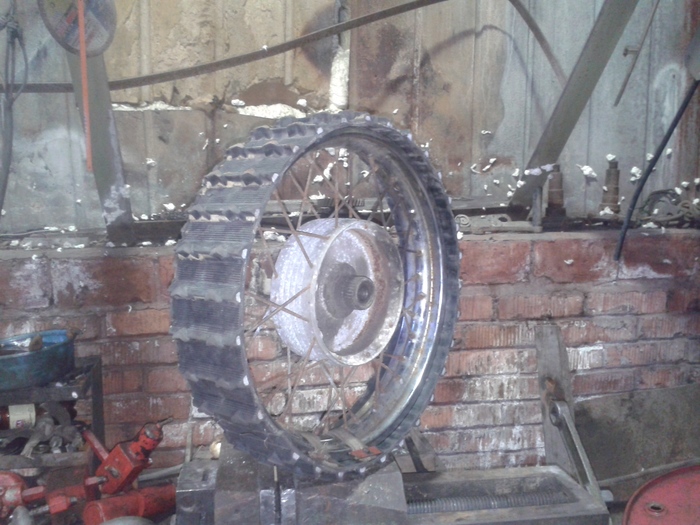

и раздобыв подубитый колесный диск, я решил поэксперементировать.

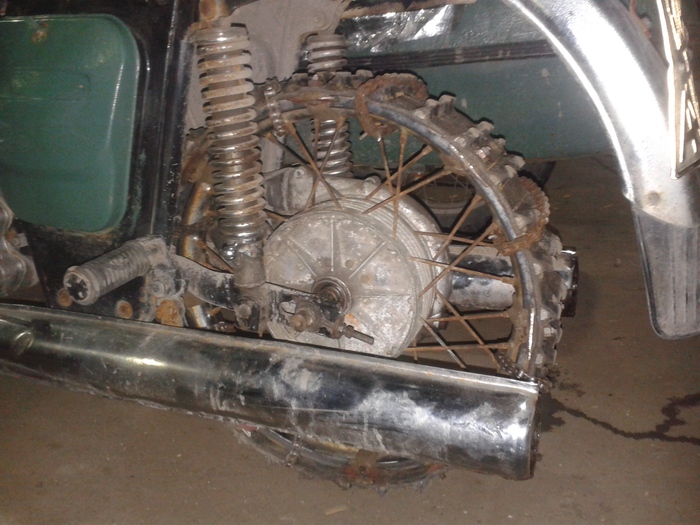

в данной модели была использована часть гусеницы от снегохода "буран" и цепи от мопеда.

Конструкция показала себя неплохо, но старая, потресканная гусеница разлетелась уже через пару недель и пришлось остановиться на своем колесе с цепями.

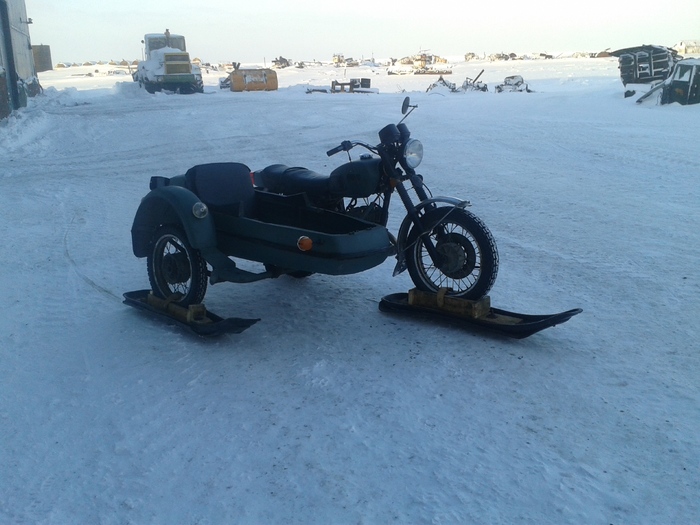

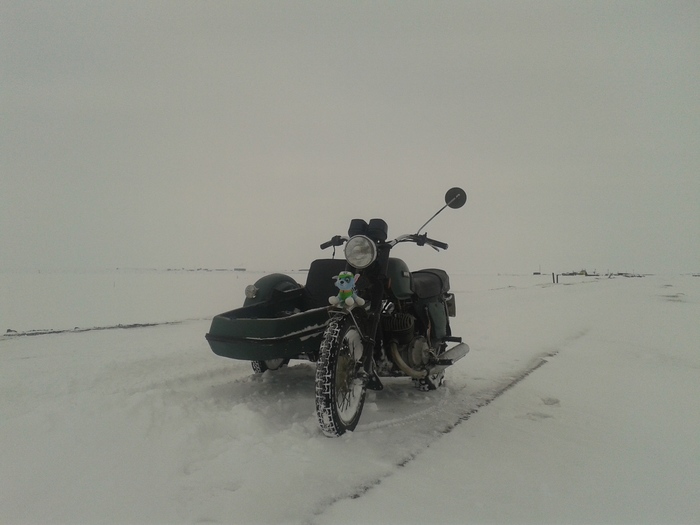

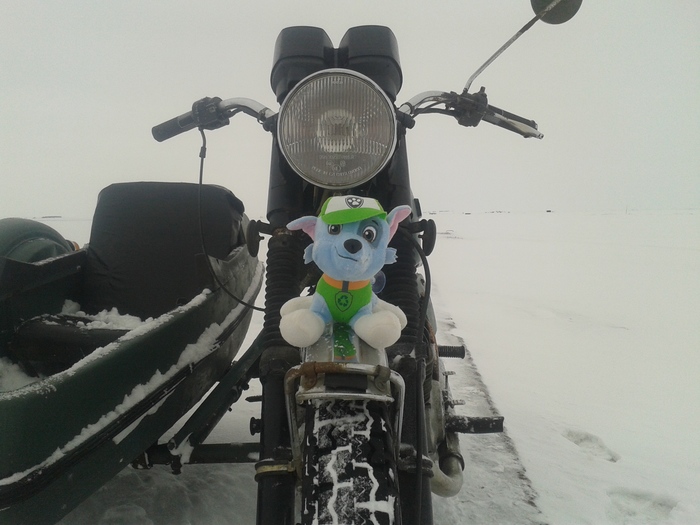

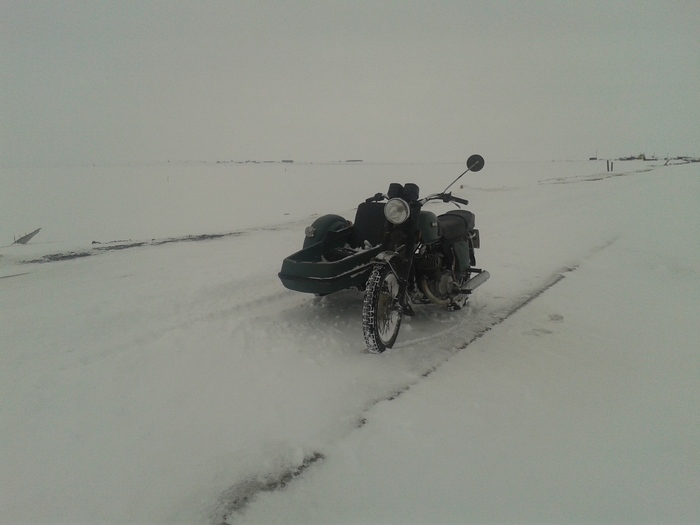

Также пригодились лыжи, после распила тележки, и к зиме 2016 года ижак принял такой вид.

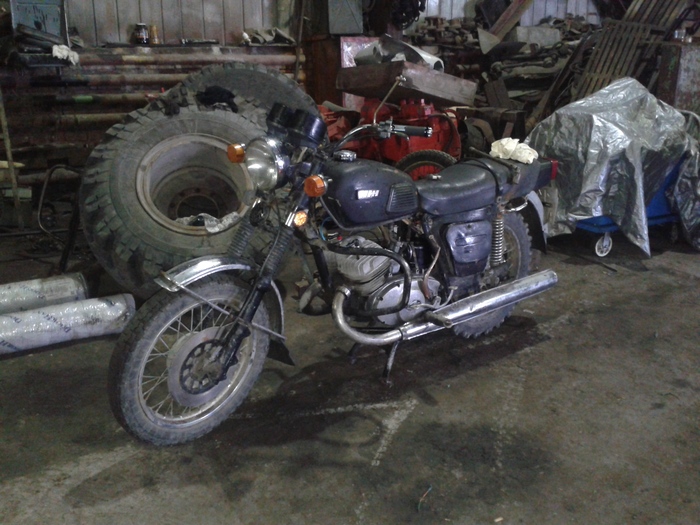

Всю следующую неделю я разбирал иж и удивлялся. Сперва расскажу о конструкции:

передняя вилка была от иж"Орион" с дисковым тормозом, немудрено, что от тормоза осталось только сам диск на колесе и часть ручки на руле, (позже ручку и тормозной диск я снял, т.к. восстанавливать передний тормоз не собирался). Далее на мотоцикле стоял явский карбюратор Jikov (в последствии будет заменен на китайский к-65, ввиду критического износа заслонки, из-за чего приходилось постоянно настраивать холостой ход и был плохой запуск зимой).

Еще порадовало шипастое заднее колесо.

Теперь перейдем к забавностям, Первое что бросилось в глаза, это свеча левого цилиндра, сначала удивило, что она под ключ на 24, после того как я её наконец выкрутил, понял наконец в чем дело.

Это свеча с пускача трактора т-170, когда резьба на головке цилиндра успешно закончилась, некий находчивый спец, нарезал резьбу (не факт) и закрутил данную свечу. пришлось это исправить. Завернул бронзовый "гужон" в головку, начал дальше осматривать достопримечательности.

Далее были обнаружены сюрпризы в глушителях.

Это часть от передней вилки, какого-то мопеда, в ней были насверлены забавные отверстия, очевидно сей тюнинг предполагал снизить шум из глушителей, но судя по тому, что эти трубки болтались в глушителях как карандаш в коридоре, наверное ничего не вышло.

После устранения этого тюнинга, я решил узнать причину разбора сцепления и кик стартера.

Выяснил, причиной был изношенный храповик кик стартера. подпилив зубья я собрал всё на место, хорошо, что ничего не потерялось и все части лежали в тазике, который- шел в комплекте.(позже я заменил корзину сцепления в сборе с храповиком, для спокойствия). Далее настала очередь проводки и зажигания. В качестве замка зажигания я использовал уазовский, любезно предоставленный крановщиком Василием.

Принял решение не восстанавливать проводку в заводском исполнении, я провел только основное, зажиание, свет и стоп-сигнал. генератор, БПВ и их проводка осталась без изменений. Наконец настал момент, когда можно было сделать попытку завести мотоцикл, который провалялся долгое время без признаков жизни. И так провернув киком пару раз, я включаю зажигание, УДАРРР!!! и... нифига. ЕЩЕ УДАР!!! и снова тишина. снял шланг с бака, ага! бензин не поступает, качнул насосом в кран и бензин побежал. одеваю шланг, прокручиваю стартером, Ударяю по ножке и мотоцикл впервые за долгое время заводится, постреливая левым цилиндром. Отлично! значит пациент скорее жив, чем мертв.

Далее пошли наладочные работы, подтяжка гаек, настройка задних тормозов, натяжка цепи, помазал где скрипит. Попытался выяснить причину стрельбы левого глушителя, открыл крышку генератора, и мне предстала неприглядная картина,всё провисло и болтается, контакты были все ржавые ( удивительно что вообще завелся), а катушки зажигания были вообще разные, одна штатная а вторая видимо с уаза. Зная о ненадежности данного зажигания решил поставить оптодатчик, выбор пал на систему "совек" с одной катушкой от "газели".

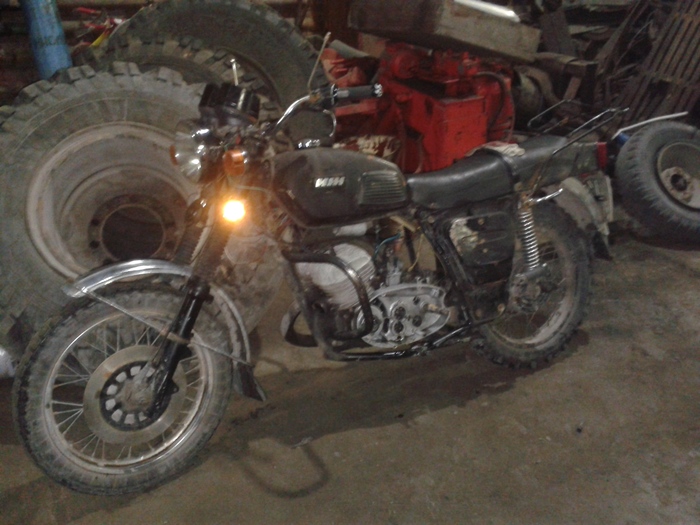

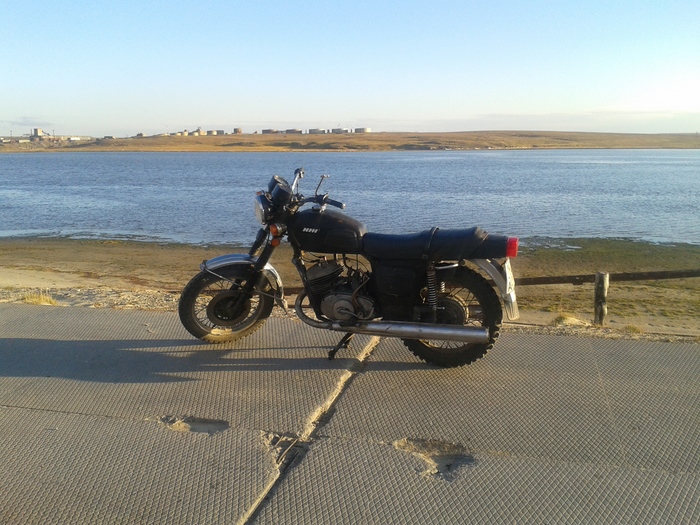

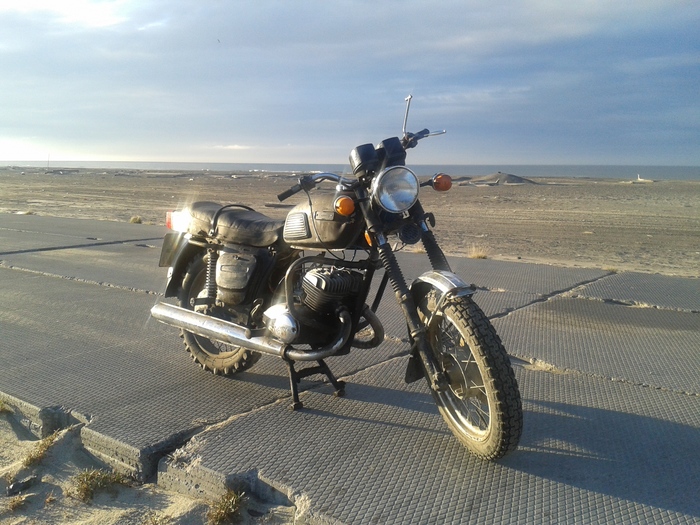

После смены зажигания, мотоцикл нормально завелся и весь следующий месяц я просто наслаждался поездкой, но это еще не конец истории.

Всем привет, решил написать небольшую (нет) историю о боевом юпитере 4. Дело происходило в поселке Амдерма. Долго думал где разместить рассказ, в итоге решил здесь. Будет 5 частей. Итак начнем.

Как-то мой сосед по дому, Вован обмолвился, что был у него мотоцикл и отдал он его одному мужичку, но тот помучился с ним, бросил и хочет назад отдать. Тут я и подумал - почему бы и да. В общем взял я служебный урал

и поехали посмотреть на состояние мотоцикла. Поселок Амдерма маленький и ехать было недалеко. Приехали на место, нашли мужика. Вован говорит мне - ну договаривайся, я повернулся к мужику и говорю - дай мотоцикл б**ть. на его недоуменный взгляд, Вован говорит мне - да ты торговец от бога. В общем посмеялись, переговорили. Мужик нормальный оказался, зовут Андрей, работает на местной метеостанции. Мотоцикл с радостью отдал и даже бесплатно, так-как он заказал себе в навигацию импортный легкий мотоцикл и ему надо было место в сарайке освободить.

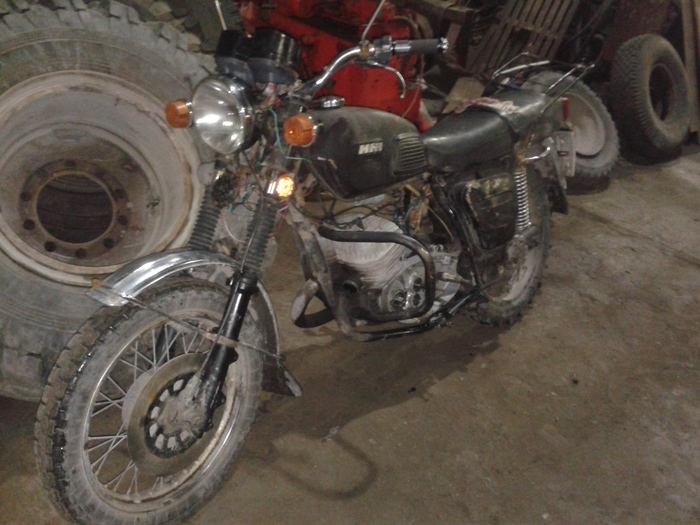

Дошли до сарайки, на фото рядом с его мотоциклом. Оценил я мотоцикл, вид у него был, как будто половину своего пробега он проехал на боку, также был весьма подразобран, а проводка торчала со всех мест разноцветными щупальцами. Но халява взяла свое и выкатив мот, получив в нагрузку тазик со снятыми частями и часть рамы от коляски, мы с соседом решили грузиться.

Закинув тазик с частями и кусок рамы коляски, подумалось нам, что мотоцикл запихивать на высоту борта урала будет проблематично и Вован решил докатить его до нашего дома сам, благо половина дороги шла с горы.

Итак поставив урала в гараж, я пошел к дому за ижаком, чтобы укатить его в гараж и подумать, что тут можно сделать.

так закончилась первая часть забавной эпопеии, и началась долгая и увлекательная игра с конструктором.
