Вытяжная система 3D принтера⁠⁠

Доброго времени суток, все, кто интересуется 3D печатью. Сегодня хочу показать как позаботиться о здоровье при печати ABS, РС и иными филаментами дабы не дышать стиролом либо тем же бисфенолом. Всё на примере Q1.

Первым делом напечатал и установил тоннель между вытяжным вентилятором камеры и задней крышкой. (модель именно такого нашёл на thingeverse) Он крепится достаточно просто: нужно снять заднюю крышку принтера и просто надеть на 4 стойки, в которые вкручен сам вытяжной вентилятор камеры, просто как на направляющие. Фото данного процесса, к сожалению, не делал.

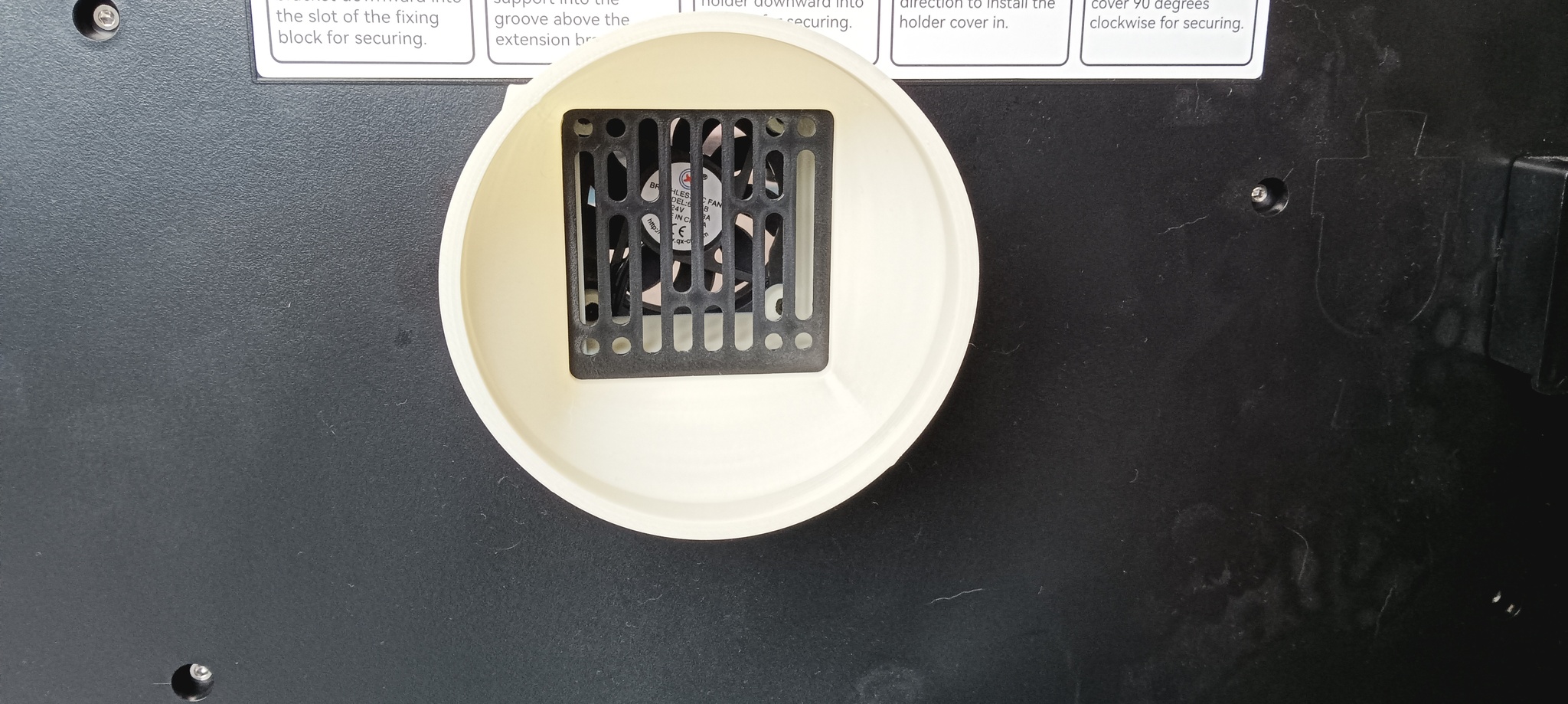

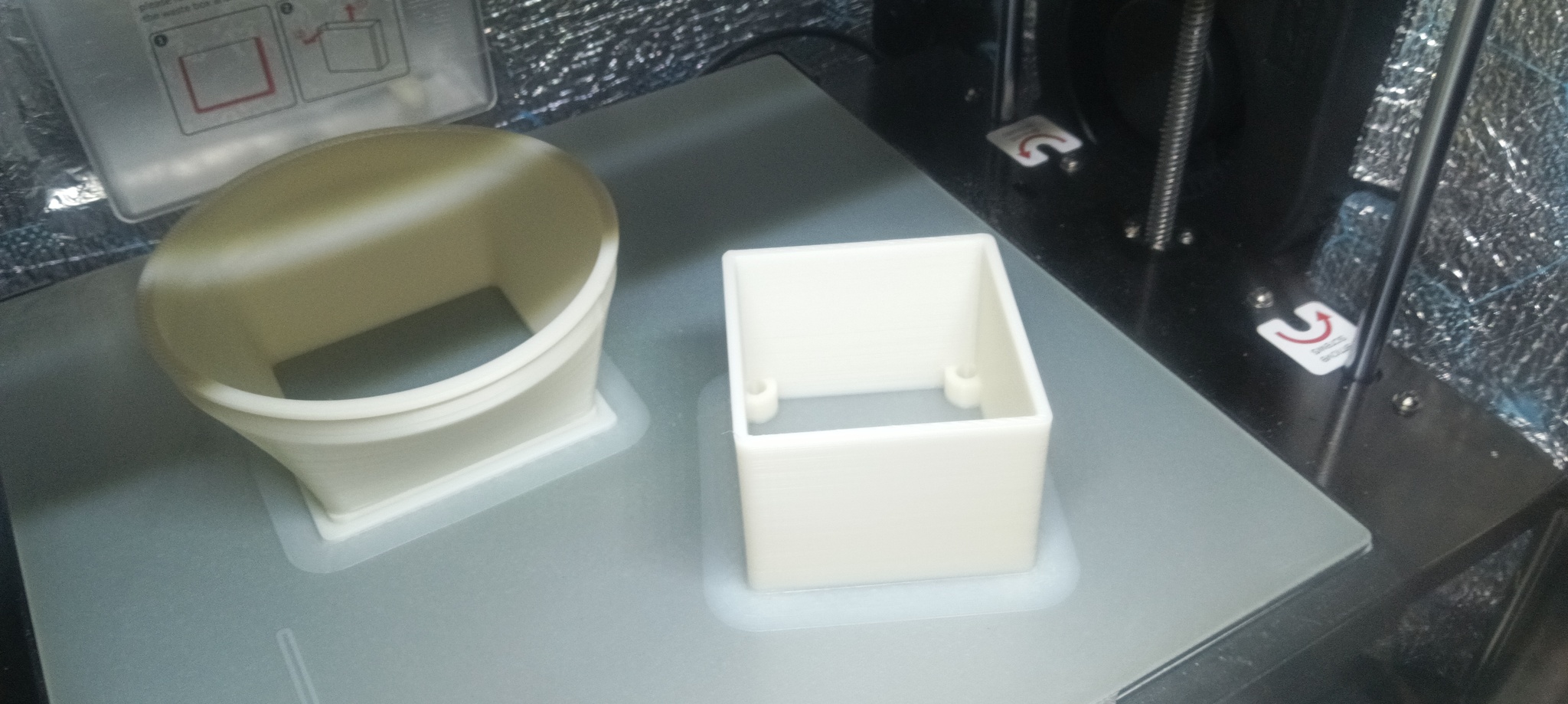

Далее в родные выемки ставится заранее распечатанное крепление адаптера (модельки лежат на printables) для вентиляции и прикручивается в штатных отверстия саморезами (пара 3*20мм).

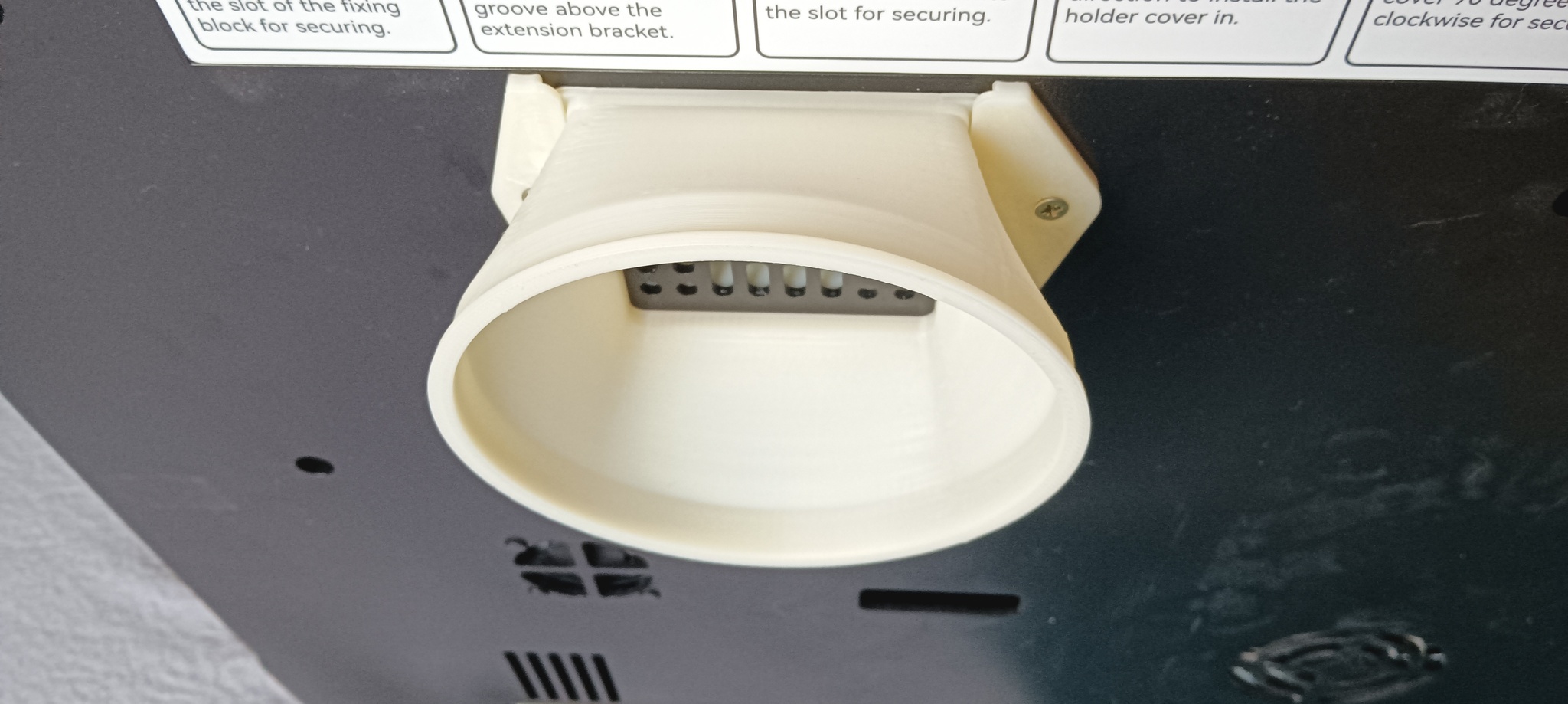

И просто вставляется через верх сам адаптер.
Для модов к самому принтеру использовал пластик ABS/PA, тк он устойчив к температурам.

Затем закупил элементы вентиляции, напечатал крепления к стене (получилось в три раза дешевле, чем брать в магазине).
Ну а пока шла печать креплений, схема была собрана "на коленке".

В конце видео можно заметить, что перед выходом в вент канал у меня стоял тройник с обратным клапаном, но позже я отказался от этой идеи и сделал напрямую.

Следующим днём вооружился инструментом для борьбы с соседями (перфоратором) и "прибил" к стене крепления, что напечатал накануне. Собрал всё и проклеил соединения фольгированным скотчем.

Получилось как-то так:

Да, принтеры на кухне. Система успешно работает, нет никакого запаха при печати "вредными" материалами.
