Восстать из мёртвых за 4 часа. Универсальная делительная головка⁠⁠

Буэнос диас, геноссен.

Попала мне в руки очередная ржавая чугунина. Ну вы же понимаете, что если ржавая хреновина просто лежит в мастерской, то она пинается из угла в угол и занимает место. Что сделать, чтобы прекратить это? Вариантов два: выбросить или поставить на ход и приобщить с лютому металлическому движу. Я вот за второй вариант... потому как эту железку уже один раз выбросили :)

Итого, смотрим:

Штуковина не крутится. С ручного тормоза не снимается. Печаль-беда. В крайнем случае - пущу на запчасти. У меня есть такая же точно, только рабочая.

Как они по этим отложениям говна определяли хоть что-то?

Зато по шпинделю и гайке не лупили кувалдой. Это ценно и встречается не часто... Обычно советский пролетарий обращался со станками и оснасткой как с говном.

Ну ок. Ведро керосина, молоток (через деревяшку!), выколотки, пресс, гаечные ключи и потихоньку вытряхиваю потрошки:

В целом - сохран более чем бодрый. Неясно, что же ей мешало работать?

Очевидно, закоржавевшая консервационная смазка. Потому как жидкой смазки это изделие ни разу не видело вообще. Высокая культура производства, что и говорить.

Чтобы подшипник распополамить пришлось приложить силу. :)

В итоге, потроха отправляются в лагун с бензином, а корпус на помойку... в смысле на помывку. Есть хороший технический шампунь - я им все станки мою. Ну вот и вот.

Заодно детальки подшлифовываю и подполировываю. Ну потому что мне ж для себя. А чем выше чистота поверхности - тем дольше проработает.

А корпус после мойки и сушки - крашу на улице из баллончика. Ваще хотел отпескоструить и покрасить порошком, благо и то и другое есть. Но как подумал, что потом шпатлевать это всё придётся, а шпатлёвка под порошок стоит конских денег - решил забить.

Снаружи - зелёненький (РАЛ 6000, мат) +акриловый полуматовый лачок. А внутри - красный. По канону.

Заодно чуток шлифанул и нижнюю плоскость и верхушку ластохвоста.

Ну и пора собирать. Для погонов и шестерней - смазка ШРУС-4, для подшипов - медная, а в подшипники скольжения - по мануалу, жидкая индустриальная минералка.

Шпинделёк-то - моё уважение! Не битый, ровный! Наружняя М34х3 (по памяти), внутри - КМ4. Удобненько. Пружинки дают возможность лимбу (ну вот та рулетка с циферками) зануляться в произвольном месте, но не болтаться. Обычно такая фиксация на винте с накатной головкой. Но эта УДГ вообще какая-то переусложнённая вся.

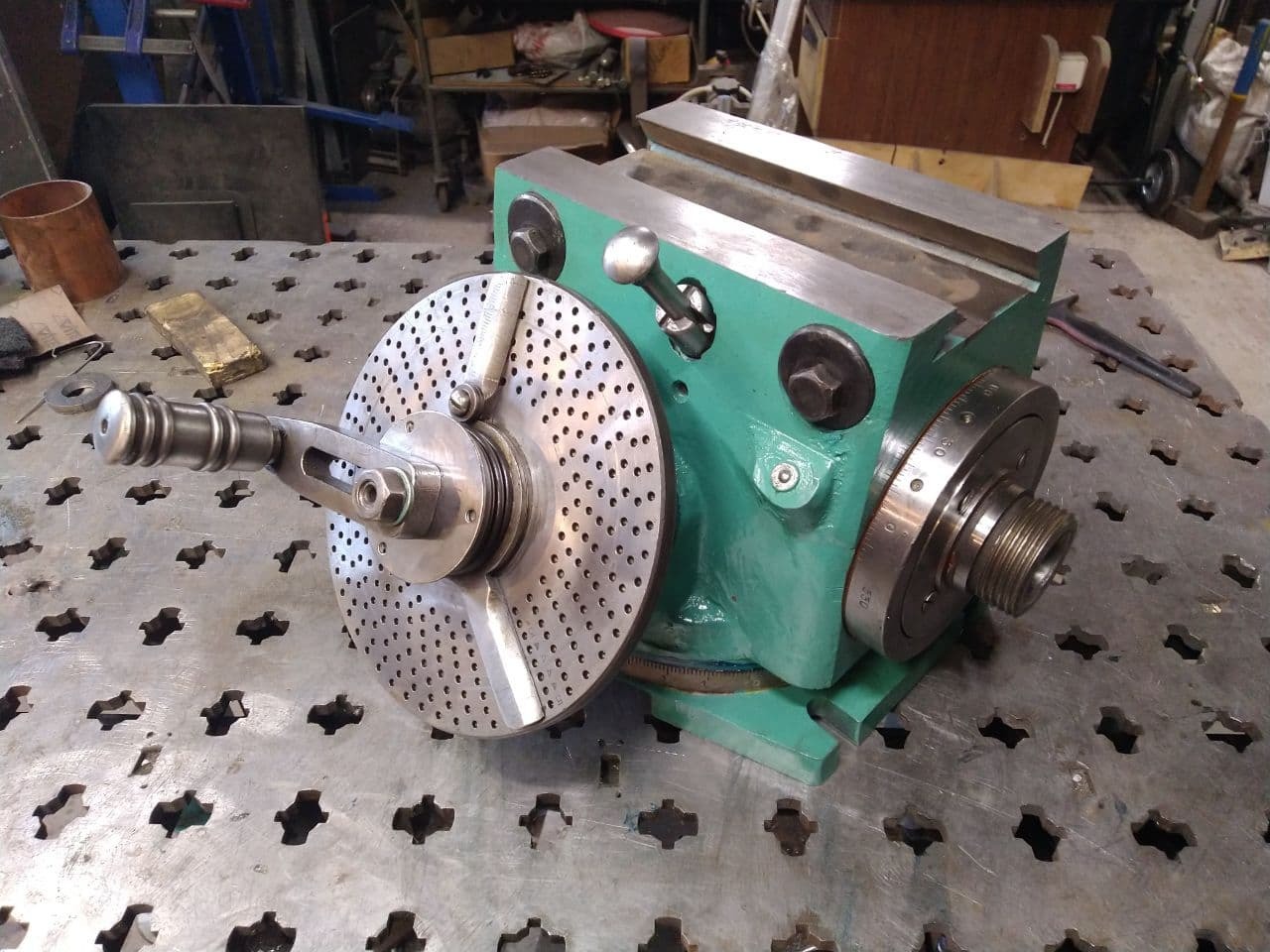

Ну и финал:

Вполне себе айнанэ.

Потрачено 4 часа времени за 2 дня и примерно 1500 денег. Ну сама УДГшка мне обошлась в 500 рублей. Из расходки - керосин, бензин, баллон краски, полбаллона лака, смазочные материалы, малярный скотч. Изи ваще.
