Узел автоматики теплицы. Полив
Приветствую всех читателей.
Люблю вообще тему защищенного грунта, а в частности такие сооружения, как теплицы для выращивания овощей, фруктов и ягод. Лет 5 назад задавался вопросом, как это всё можно автоматизировать и упростить жизнь дачнику, огороднику и фермеру.
В 2020 году появился объект с реальными условиями - итальянская теплица на 5 соток. Там я проводил эксперименты работы автоматики, писал алгоритмы и подпрограммы для наиболее эффективного выращивания помидоров и огурцов.
Пишу продолжение серии постов про узлы автоматизации теплиц. Первая была написана про микроклимат. Эта статья будет посвящена поливу.
Поливаю, поливаю..
В принципе про полив исписано в интернете вдоль и поперек. Какие только приспособы и конструкции не предлагают для орошения почвы водой. Внесу небольшую свою лепту в это разнообразие.
На рынке существуют большое количество растворных узлов. У нас был самый простой - это бак с поддержанием уровня, в него со скважины закачивается вода.

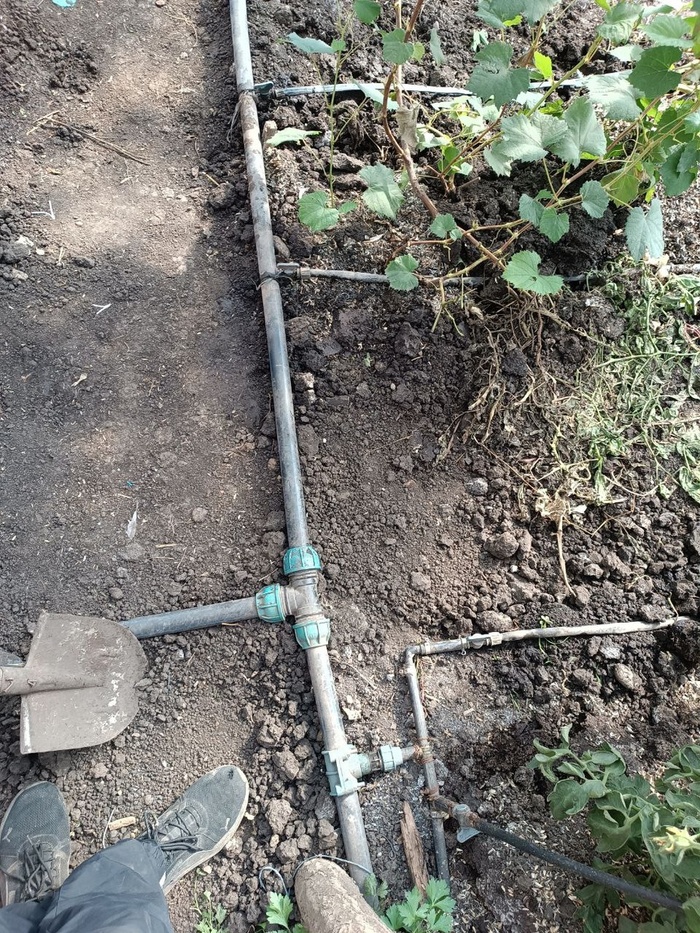

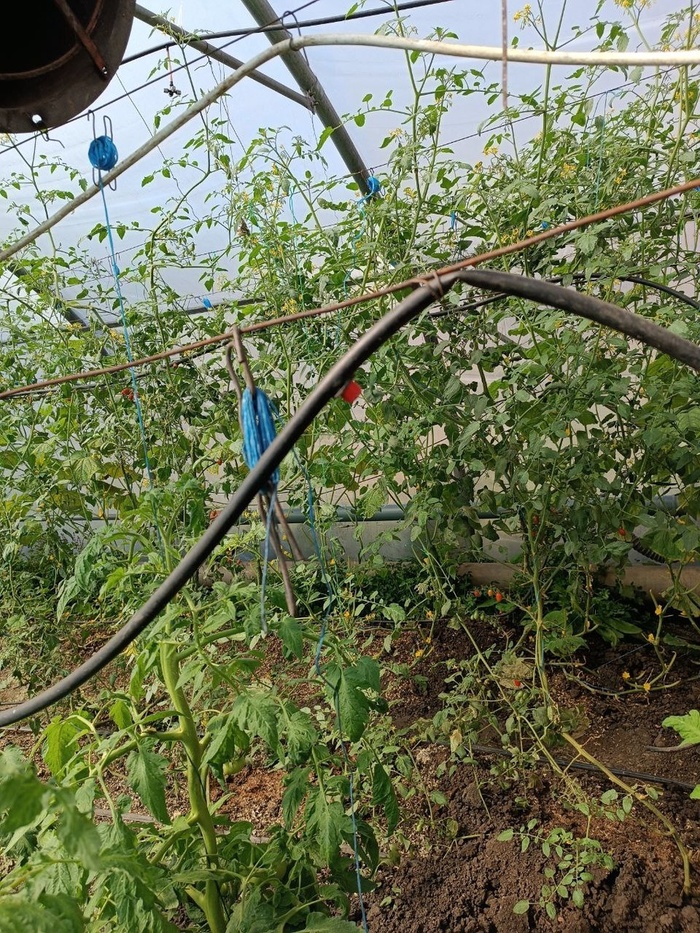

После бака небольшая бочка с насосом для органических удобрений и клапана на несколько контуров. Осталось немного фото, как это всё выглядит.

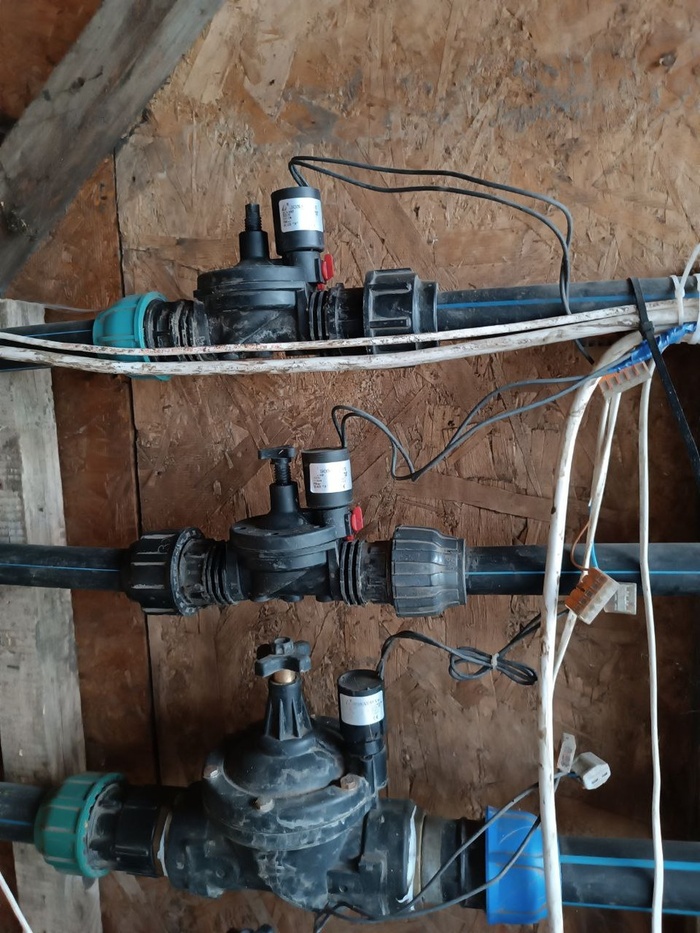

Клапана для полива лучше ставить пластиковые. У них очень высокая устойчивость к агрессивным средам и высокий IP.
В нашей системе для теплицы 5 соток реализовано 6 контуров полива. Каждый можно настроить, чтобы включался с удобрениями или без.
1 контур можно настроить для работы по влажности, как раз, чтобы можно было прицепить туманогенератор (делали по простому по всей теплице растянули распылители с форсунками).
Контура настраиваются так, либо они работают по накопленной освещенности, либо по таймеру.
Реализация кода

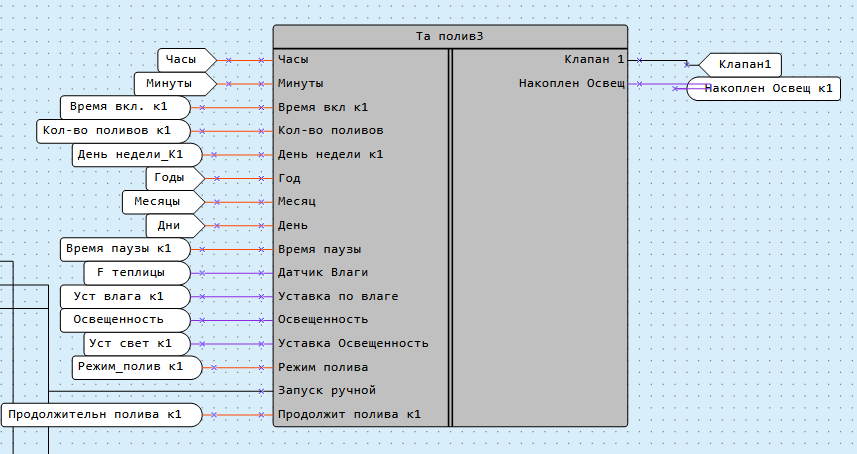

Есть два варианта реализации - на ОВЕН ПР (Owen Logic) и на ПЛК200 (CODESYS).
Этот блок включает в себя четыре режима (Таймер, ручной, влажность и освещенность). Можно ещё сделать так, чтобы по месяцам настраивалась частотность поливов.

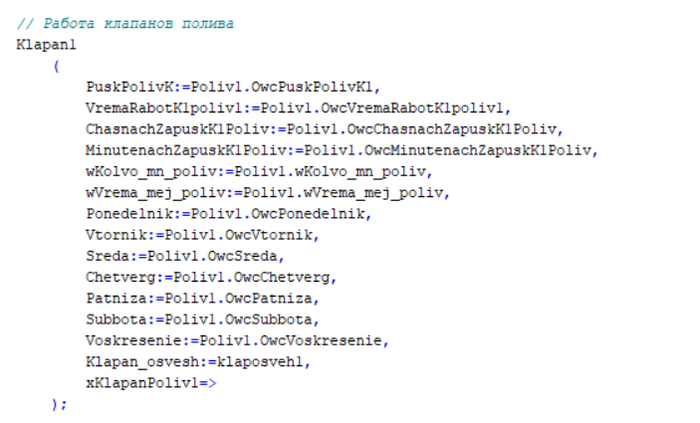

Все тоже самое в Codesys 3.5.

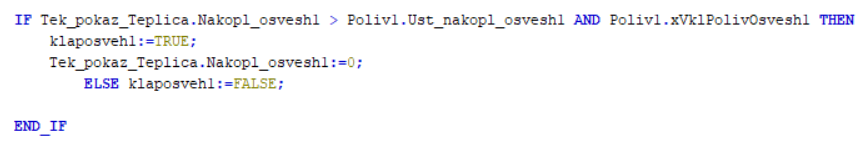

Работа по освещению.
Можно включить или выключить подкормку.
Подробнее можно посмотреть тут.
