Управляемая противопехотная система M7 (мина XM-7 Spider)⁠⁠

Ссылки на источники, помеченные [], можно найти в конце статьи.

Система минирования MATRIX.

В 2004 г. администрацией президента Буша был принят документ, названный “U. S. National Landmine Policy”. Данный документ предписывал снять после 2010 г. с вооружения мины без устройств самодеактивации и самоликвидации, а также снабдить все образцы, планирующиеся оставить на вооружении, указанными возможностями.

Еще с 2002 г. компании Alliant Techsystems (ATK) и Textron Systems по заказу Армии США разрабатывали системы, во многом напоминающую советское неконтактное взрывательное устройство НВУ-П «Охота» [1]. Первая из данных систем получила название MATRIX; :

- система являлась переносной, многоразовой;

- состояла из электронного блока, электронно- оптических и инфракрасных датчиков [2] и устройств поражения;

- использовала в качестве поражающих устройств противопехотные осколочные мины направленного поражения M18A1 Claymore и их нелетальный аналог M5 MCCM (Modular Crowd Control Munition; данный инженерный боеприпас использует в качестве поражающих элементов не стальные, а резиновые шарики в количестве 600 шт, а также светошумовой эффект [3]; визуально отличается от M18A1 цветом, насесенной на задней стороне надписью NON-LETHAL MCCM и тиснением в виде ромбов);

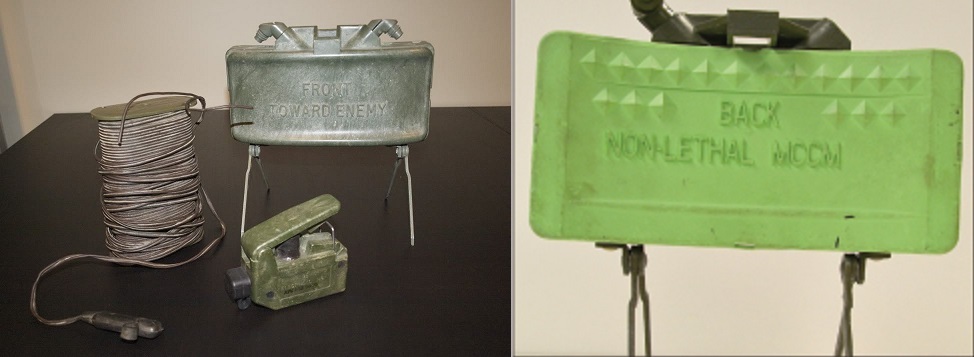

Слева- M18A1 Claymore, справа- M5 MCCM.

- устанавливалась только вручную;

- имела возможность управляться дистанционно (по радиоканалу) со специализированного ноутбука.

Примечание. Занятно, что хотя ни США, ни Россия не присоединились к Оттавской Конвенции о запрете противопехотных мин, и у нас, и в США делаются практически одинаковые попытки «сохранить лицо»- и там, и тут вновь разрабатываемые мины называются «боеприпасами» (отечественные МИБ, ПОБ, американская PDB- Persuit Deterrent Munition, “боеприпас сдерживания преследования»); абсолютно аналогичные заявления звучали и по поводу НВУ-П «Охота» и MATRIX- «это не мина, а система контроля и управления боеприпасами». [2].

Первая и единственная партия в количестве всего 25 штук была поставлена в Ирак в июне 2005 г. [1], поэтому изображений ее я, к сожалению, привести не могу. Эта партия оказалась единственной потому, что к тому времени ATK и Textron Systems уже разрабатывали другую систему, XM-7 Spider, а системы MATRIX должны было служить временной заменой и одновременно тестировочной платформой для технических решений, применение которых планировалось в Spider. [2]

XM-7 Spider.

XM-7 Spider (также зачастую встречается обозначение «сетецентричная система

противопехотных боеприпасов М7») представляет собой модульное, управляемое по радиоканалу противопехотное минное поле. Система может использовать как собственные боеприпасы летального и нелетального действия, так M18A1 Claymore и M5 MCCM. При этом заявляется, что каждый из инженерных боеприпасов, входящих в его состав, активируется на подрыв только оператором; возможности автономной работы не предусмотрено.

Примечание. О справедливости данного утверждения будет сказано ниже.

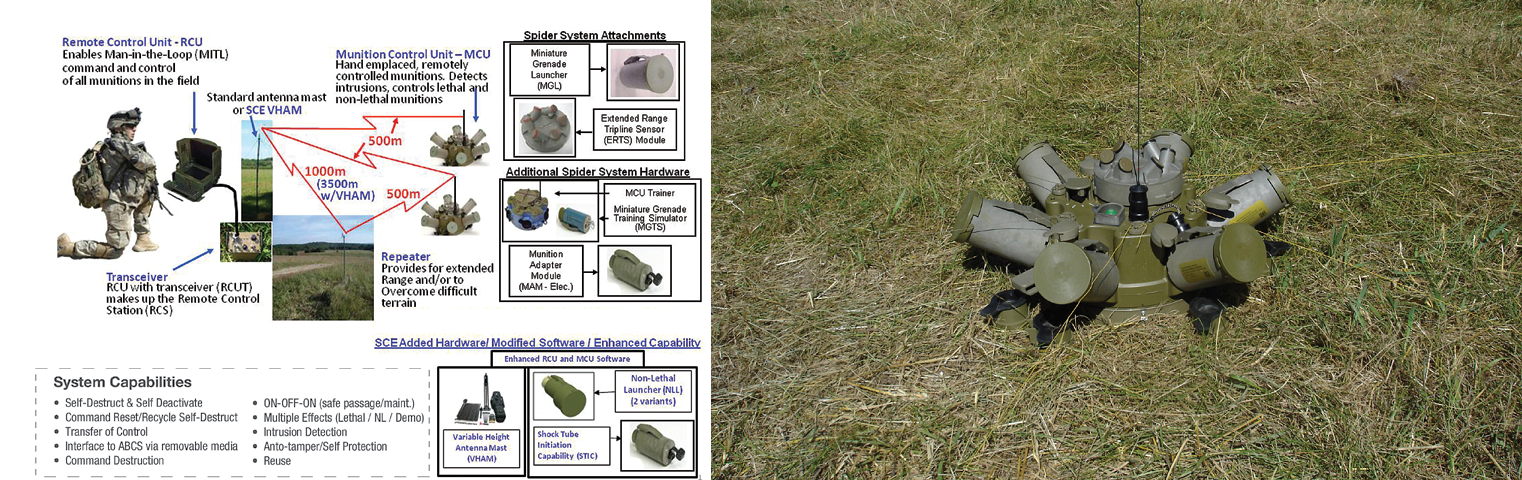

Слева- общая схема работы системы, справа- инженерный боеприпас из состава системы М7 (в одной из конфигураций). О других вариантах конфигурации будет упомянуто далее.

I. Состав системы [4]:

А) основные компоненты:

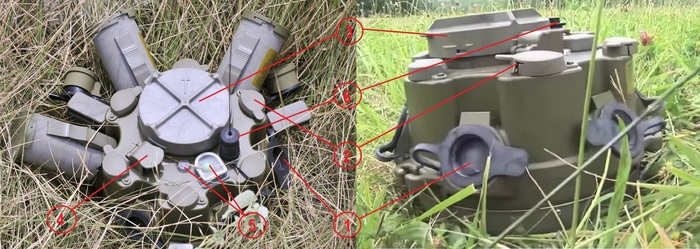

- блок управления боеприпасами (MCU- Munition Control Unit;

1)гнезда для штатных поражающих устройств (или адаптеров для подключения других инженерных боеприпасов);

2) датчики натяжного действия, закрытые резиновыми заглушками;

3) батарейный отсек с блоком батарей, закрытый заглушкой;

4) четырехпозиционный переключатель (“Self Test”,“On”, “Setup”, “Off”)

5) световые индикаторы самопроверки и готовности;

6) антенна передатчика.

- блоки выстреливаемых боеприпасов (MGL- Miniuature Grenade Launcher).

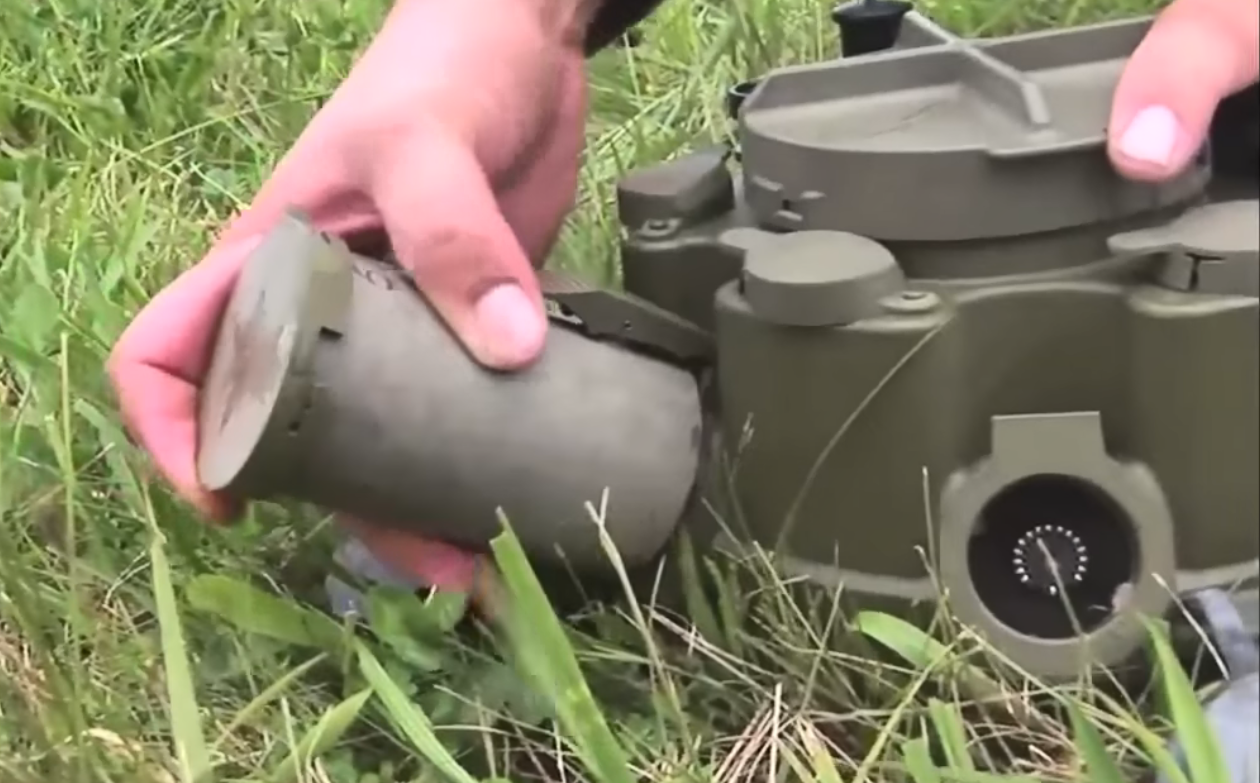

Фото летального боеприпаса из состава XM-7 Spider.

Представляют собой цилиндры (6 шт.), из которых выстреливается граната. с ГПЭ (готовыми поражающими элементами). Присоединяются к MCU с помощью защелок. Количество блоков- 6 шт. При выстреле каждый блок накрывает угол в 60 градусов.

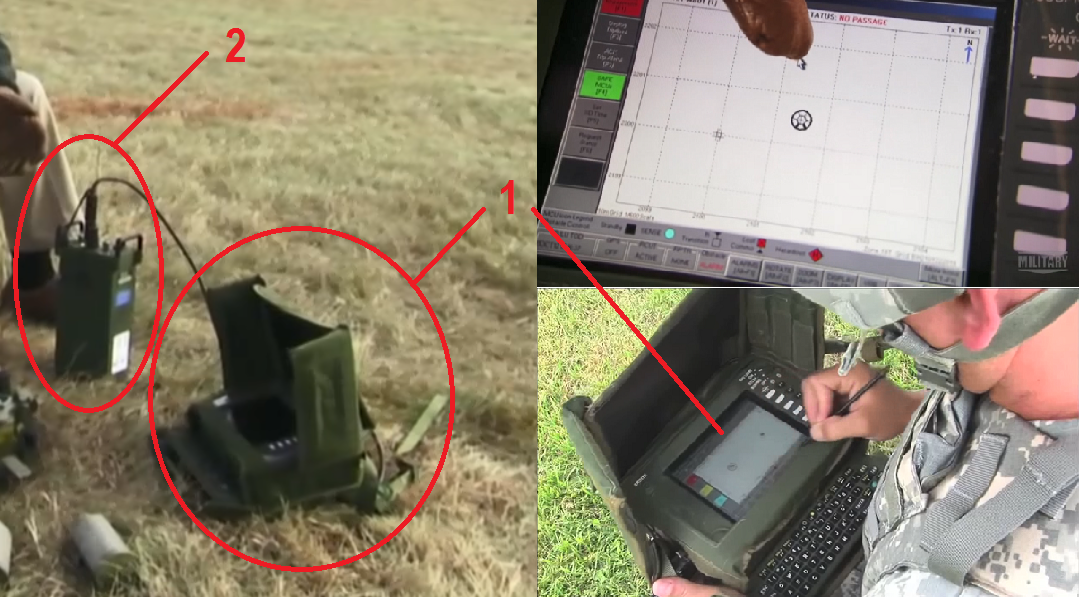

- станция дистанционного управления (RCS- Remote Control Station)

Состоит из:

1) блока дистанционного управления RCU (Remote Control Unit). Представляет собой, фактически, специализированный ноутбук с сенсорным экраном, стилусом и устройством для связи с RCUT. 1 блок может контролировать до 63 MCU.

2) передатчика RCUT (Remote Control Unit Transceiver);передатчик может использовать собственную антенну или использовать раздвижную телескопическую VHAM (Variable Height Antenna Mast) для увеличения дальности связи с MCU или в сильно пересеченной местности.

Б) дополнительные компоненты

- повторитель сигнала (repeater).

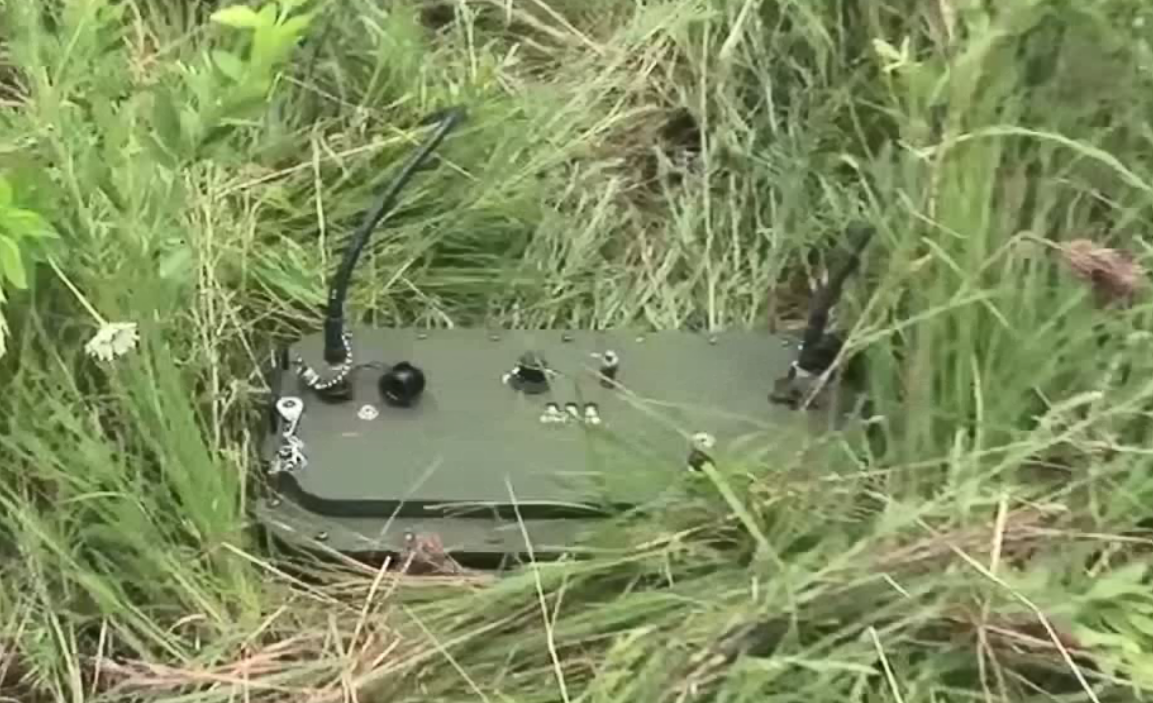

Фото репитера с штатной антенной.

Используется для увеличения дальности связи станции дистанционного управления c MCU. Дальность связи (с использованием встроенных антенн) между RCS и MCU не превышает 500 м. С использованием репитера она составляет 1 км, а при использовании на RCS и репитере телескопических антенн VHAM- 3,5 км [4].

- адаптеры для использования других инженерных боеприпасов, например, M18A1 Claymore и M5 MCCM (MAM- Munition Adapter Module).

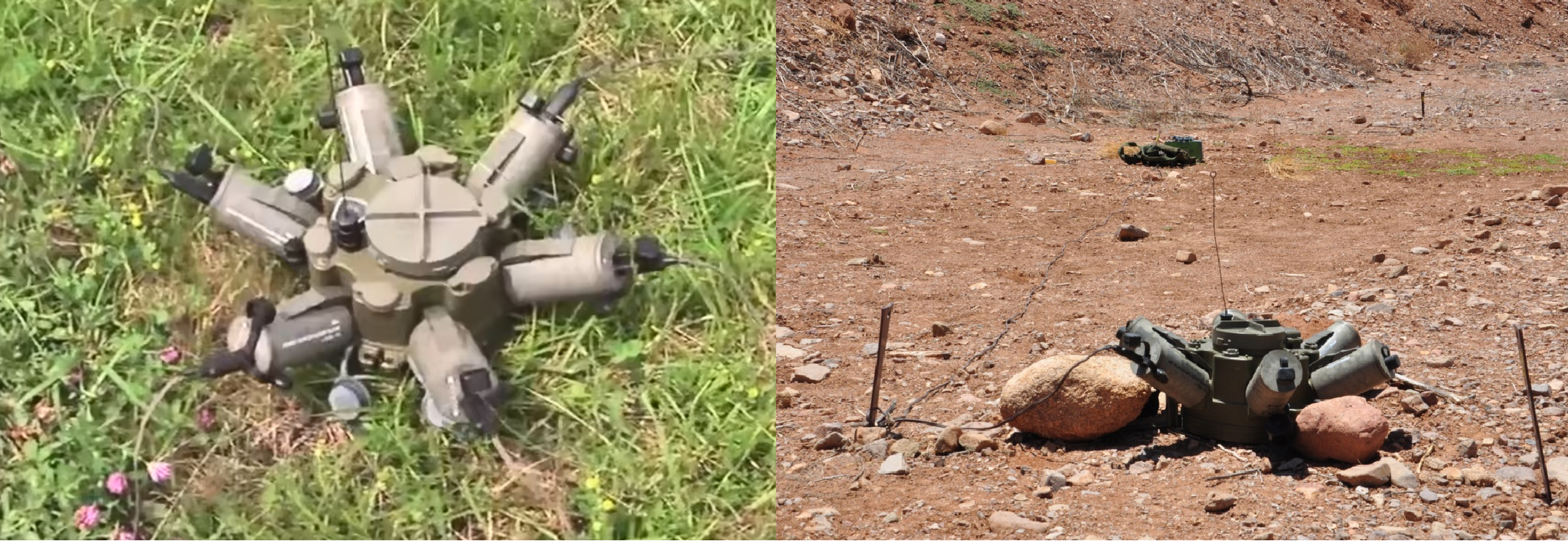

Слева- MCU c адаптерами MAM- Elec (для электродетонаторов), справа- M18A1 Claymore, подключенная к MCU (видна в отдалении).

Могут использоваться как адаптеры для боеприпасов с электродетонаторами, так и без них [5].

- блок отстреливаемых датчиков, судя по всему- натяжного действия (ERTS- Extended Range Tripline Sensor).

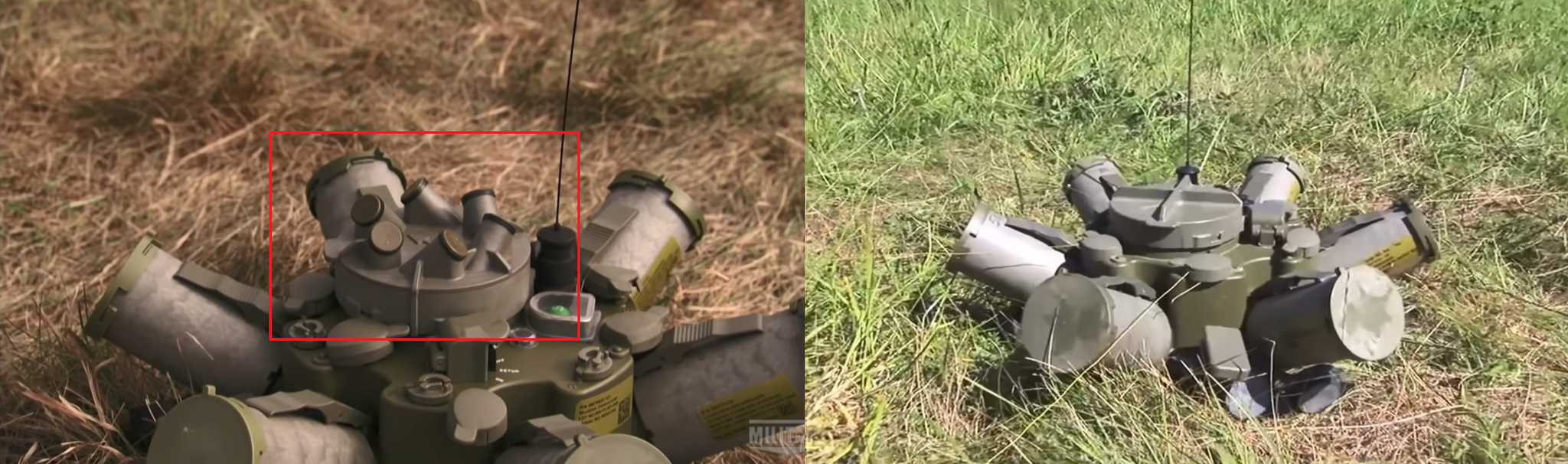

Слева- XM-7 Spider с ERTS, справа- с растяжками, установленными вручную.

В данном случае мина не требует ручной установки растяжек (которые зацепляются за поворотные кулачки с прорезями на MCU). Блок отстреливает датчики по команде с RCS.

Видео срабатывания датчиков, установленных вручную и отстрела датчиков ERTS по команде.

- блоки боеприпасов нелетального действия (NLL- Non- Lethal Launcher) [6] [7] [8].

XM-7 Spider с NLL.

Данные блоки могут содержать [7]:

- резиновые шарики;

- пиротехнический состав для светошумового воздействия;

- газ раздражающего действия;

- обездвиживающий гель.

Как видно, данные блоки несколько отличаются по внешнему виду от летальных. Насколько я знаю, Армией США закупала только первые 2 разновидности (XM809 и XM810) [8].

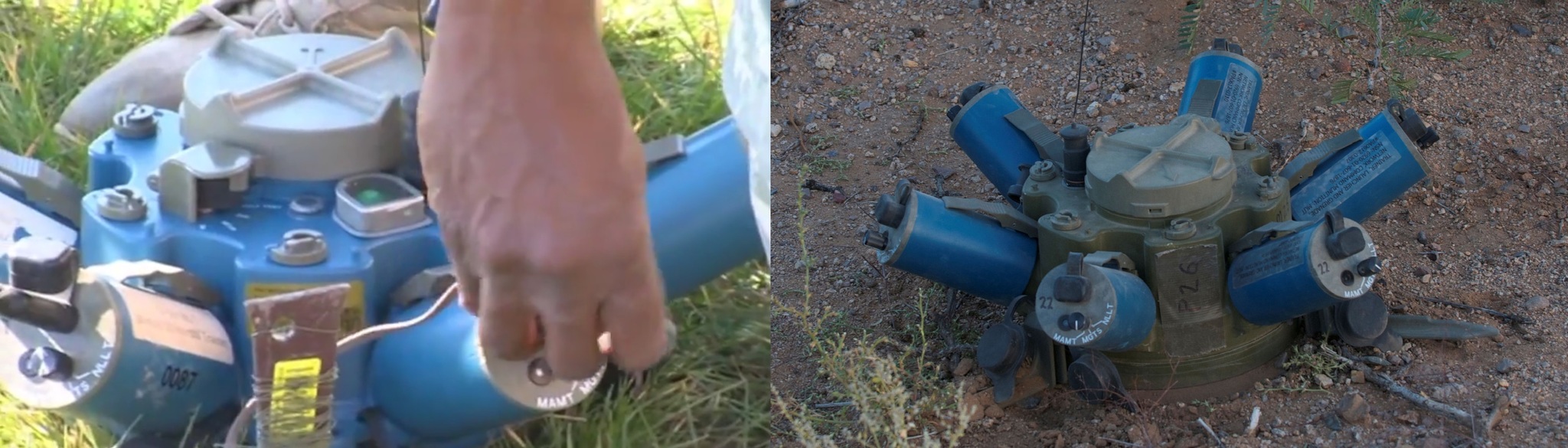

- учебные MCU и учебные блоки боеприпасов [4].

По американской армейской традиции, подобное оборудование окрашивается в голубой цвет.

II. Установка.

Блок с MCU устанавливается на ровной поверхности. В комплекте с MCU идут пластиковые колышки, которые сквозь прорези в корпусе втыкаются в грунт. В случае невозможности (как видно на снимке выше с подключенной миной M18A1 ), блок фиксируется подручными средствами (например, камнями).

При переключателе, находящемся в безопасном положении устанавливаются блоки боеприпасов (либо адаптеры, к которым подключаются мины), за кулачки на MCU цепляются растяжки либо устанавливается блок ERTS, активируемый затем дистанционно. Мина подключается к станции удаленного управления (RCS) по радиоканалу и с помощью встроенного GPS- передатчика начинает передавать свои координаты (это необходимо в случае последующего разминирования, т.к. стоимость одной MCU с блоками составляет 5000 $) [9]. Срок работы мины от одного заменяемого блока батарей составляет 30 дней. После окончания заряда батарей мина деактивируется.

Комплекс обладает функциями деактивации, самоликвидации MCU и уничтожения программного обеспечения блока MCU при попытке разминирования.

III. Срабатывание.

Когда противник цепляет растяжку, на RCS оператора поступает сигнал, и иконка мины начинает мигать. После этого оператор убеждается, что это именно комбатант (а не животное или мирный житель, или свой же военнослужащий) и дает команду (либо не дает) на подрыв. Оператор может дать команду на подрыв 1 блока боеприпасов, всех 6 блоков или блоков нескольких MCU.

Примечание. Декларируется, что XM-7 может работать только в управляемом варианте с наличием оператора (Man-In-Loop-Mode). Американская армия утверждает, что все поставленные XM-7 Spider не имеют возможности самостоятельного срабатывания, вызванного жертвой (т. н. victim- activated). Но это декларируется. В ответе на запрос о наличии такой возможности, сделанный организацией Human Rights Watch и в докладе, направленном Пентагоном в Конгресс США говорилось[2], что подобный алгоритм действий (Target Operation Mode) есть, и он чисто программного характера, т.е. в «железо» никаких изменений вносить не нужно. В противном случае, это снижало бы возможности ее использования.

В момент срабатывания мина выстреливает боеприпас, который на расстоянии 2-3 метров от мины и на высоте 2 метра подрывается, накрывая поражающими элементами (1400 шт.) сектор глубиной 10 м и шириной 5-7 м (~ 60 градусов) [9] [10].

IV. Характеристика мины[5].

Полевые испытания комплекса проходили в 2010-2011 г., в 2013 г. была начата поставка в войска.

Из плюсов можно назвать:

- возможность многоразового использования (перезарядки);

- многообразие используемых боеприпасов;

- снижение риска поражения мирного населения и союзных войск (в управляемом варианте);

- наличие GPS помогает легко обнаружить мины при их снятии;

- возможность избирательно задействовать один, несколько боеприпасов или боеприпасы нескольких MCU.

Из минусов (по состоянию на 2011 г.):

- большие габариты;

- наличие в комплексе (MCU-репитер-управляющая станция) трех разных типов батарей, что усложняет логистику; вдобавок батареи эти весьма дорогостоящие. В течение 60 часов взвод саперов установил 20 MCU, репитер и станцию управления, израсходовав неперезаряжаемых батарей на 2800 $;

- система требует доработки в плане надежности. При требуемой армией надежности срабатывания в 96% случае, до модернизации она составляла 65%. После модернизации (модель Spider Increment 1) она повысилась, но до армейских требований еще не дотягивала;

- найденные уязвимости в системе связи и программном обеспечении, позволяющие перехватить управление MCU.

Мины используются только армией США. Применялись в Ираке и Афганистане.

Ну, и в заключение- 2 видеоролика.
