Трехфазная и двухфазная сеть⁠⁠

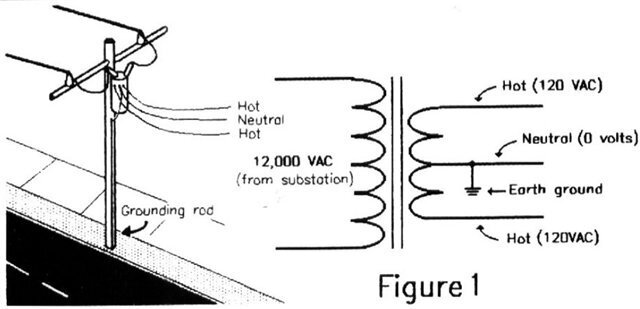

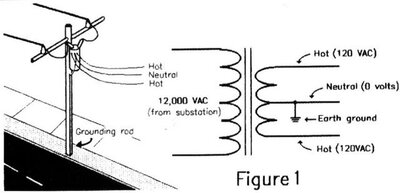

В США и Канаде в обычные дома заводят однофазное 120/240 с нулём посередине. Там ниже правильно кто-то картинку вставил. Путаются люди и называют 110, 115, 220, итд. Просто тут допускается падение напряжения на потребителе около 10% плюс минус. Электрические компании на выводе трансформатора ставят taps вверх или вниз в зависимости от дистанции трансформатора и потребителя. Бывает что с транса поднимают на клемах до 240 и выше чтобы получить в доме номинал. Все оборудование в доме обязанно работать в этих пределах. Даже на 100 вольт всё работает.
Трёхфазные сети в основном мы ставим в коммерческие и индустриальные проэкты. Там идёт всё как в РФ только вариаций напряжений больше. В США в основном идёт 277/480 - 3 фазы на вторичных обмотках и 120/208 - 3 фазы. В Канаде 347/600 - 3 Фазы в Онтарио и Квебеке, в Альберте как в США 277/480.

недавно вспомнил когда попался автомат двухполюсный с парохода, там такая же система из двух "фаз", но возможно - с изолированной нейтралью (чисто предположение исходя из безопасности)

180
это как балансное подключение в звуке - дифф.линия

Что касается номиналов 127 и 220 В - это у нас какое-то время сети такие строили. На старых электродвигателях,которые сейчас продолжают где-то эксплуатироваться, можно найти такие номиналы напряжений (которые определяются способом соединения обмоток), но все это для наших сетей, а не буржуйских.

Возможно еще где-то применяются такое напряжения, но это я уже не знаю.

Вообще на стороне ВН (обычно 7.2kV) у них как и у нас три фазы звезда Y или треугольник Δ.

На стороне НН в подавляющем большинстве так называемая SplitPhase когда одна обмотка вторички с отводом от середины соответственно напряжение там 120V-0V-120V (так как обмотка одна то относительно средней точки смещение фазы 180° а не 120°)

Розетки бытовых приборов равномерно раскидаются на обе половинки обмотки 120V.

Мощные потребители типа водогреев, HVAC подключаются к краям обмотки на 240V.

Но есть вариант установки 3х трансформаторов для формирования 3х фаз, и тогда уже смещение фаз будет 120° и как у нас расчет через √3. И соответственно варианты типа 120/208 127/220 и т.д. Невкурсе, может и 230/400 делают 😀. Как интересный момент в промышленности у них и 480V используют, но глубже не искал какая там схема коммутации трансформаторов.

Настоящая двухфазная может только в одном варианте: со сдвигом на 180, в противофазе. И вообще неважно, сколько фаз, например 6-фазная будет со сдвигом на 60 градусов. Математика простая: 360/N, где N - количество фаз.

Диаграмма та же самая,  сеть всегда трёхфазная, просто можно завести в розетку или фазу + 0 или 2 фазы и получить те же самые 220 линейного, если межфазное 127

Меня здесь забанили за сиськи, поэтому картинки постить не могу.

Но векторная диаграмма выглядит как два вектора, выходящих из одной точки и противоположно направленных. То есть, между двумя фазами (между концами обоих векторов) напряжение составляет 2*Uфазы.

Выглядит это не как наш треугольник напряжений, а как одна прямая

Я электрик, я понял.

Правда, нам в вузе пару слов говорили о том, как у буржуев сеть построена

Кстати, про номиналы уже не помню. Нам в институте лет пятнадцать назад говорили, но я значения забыл уже. Думал, что фазное там 110В, а тут в теме народ говорит о 120В.

В любом случае, у них фазное и междуфазное напряжение различаются в два раза, а не в корень из трех, как у нас.

В США не совсем так.

Там идет три провода: два фазных и один нейтральный. Между фазой 1 и нейтралью 110 вольт. Между фазой 2 и нейтралью тоже 110 вольт. При этом обе фазы находятся между собой в противофазе, в итоге междуфазное напряжение составляет 220 вольт, а фазное - 110

У америкосов одна обмотка в трансформаторе конечном - с крайних выводов 220в, а между центром и крайним выводом 127. Так у них трансформаторы сделаны. 220в они на электроплиты приводят а остальное слаботочной 127в. Было тут на Пикабу описание их системы электроснабжения. А у нас трансформаторы трёхфазные.

Пристрелите его кто-нить за эту тарабанщину на китайском
