Солнечный контролер MPPT⁠⁠

В своё время собирал без микроконтроллера. Тупо с помощью ТЛ494 контролировал напряжение на солнечной панели и за счёт обратной связи удерживал не менее 15 вольт. Смысл городить микроконтроллер есть, когда у тебя серьёзная система на несколько последовательно соединённых панелей. Когда с них приходит не 18 вольт, а пара-тройка сотен.

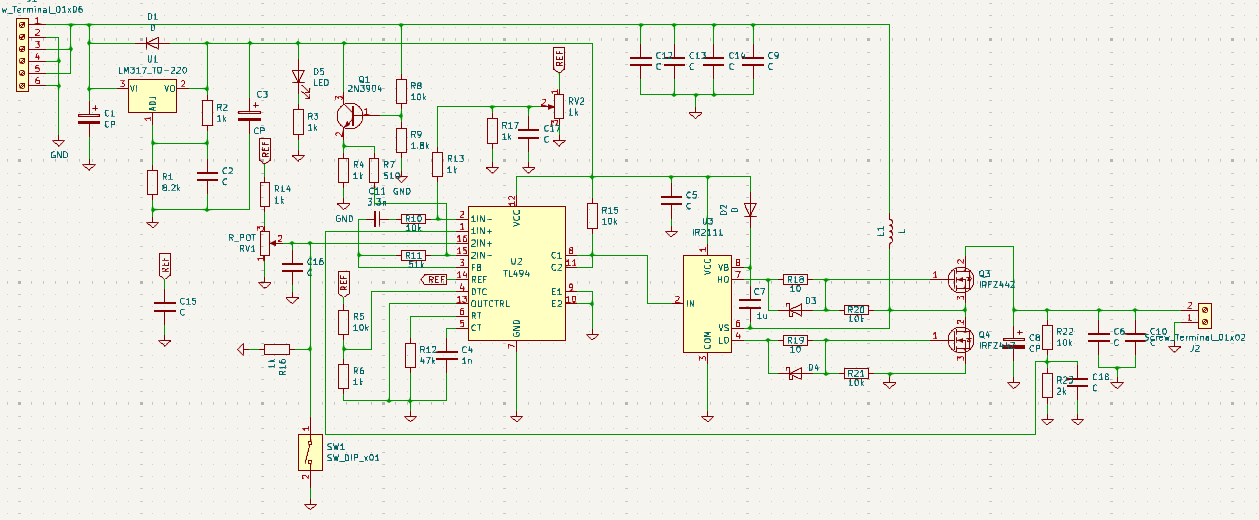

За схему не обессудьте, рисовал в кикаде чисто для разводки платы. За номиналы не ручаюсь.

Комментарий удален. Причина: Оскорбления пользователей

Internal Series-Pass and Step-Up Switching Regulator

Output Adjustable From 2.9 V to 30 V

1-V to 10-V Input for Switching Regulator

Вот вам и ответ. можно выставить выходное напряжение например в 5 вольт даже если входное будет такое же или даже ниже. На КРЕНКЕ или LM1117 такое вы не осуществите.

Вы сами схему разрабатывали?

Вы сами схему разрабатывали?

"не должно быть" не означает что не будет.

Не-а, вы же у нас любитель попаять. Так что вперед, дерзайте!

Еще раз повторяю - на приведенной схеме микросхема питания обвязана некорректно, нет деталей для ее работы.

Питание схемы идет со стороны батареи, там не должно быть 30+ вольт

Схема некорректная - TL499A микросхема для импульсников, а обвязки не вижу. Кто-то кого-то наебывает.

И да, КРЕНка тут будет нормально себя чувствовать.

"холостой ход" это когда нагрузка недостаточная.

такое впечатление что ты про СП знаешь только из роликов ютуба и рекламы алиэкспресса.

почитай документацию производителя. обрати внимание на "холостой ход".

панель на 120 ватт может выдавать 30 вольт.

потому что даже одна панель может выдавать 30+

AMS1117 сдохнет от превышения напряжения по входу, пробьется на выход и сожжет всю схему.

тогда смело выкидываем, вкорячиваем линейный стабилизатор и в добрый путь. потом отпишись, будет ли работать.

тем что на выходе солнечной панели (на входе стабилизатора) может быть 30+ Вольт ?

Имхо без разницы

Какая бредовая схема питания. Они видимо не нашли лучше преобразователя напряжения? Ams1117-5.0 их чем не устраивает? И подстрочник тогда нафиг не нужен.

это ты так готовишь обзоры, почитать которые зазываешь народ? Сначала: "люди добрые, объясните почему это так сделано", а потом ты будешь писать, что сам "разобрался и проверил"?
пиздец какой-то 🤦‍♂️ любитель попаять...

AMS1117 сдохнет от превышения напряжения по входу, пробьется на выход и сожжет всю схему.

и еще - ты только что предлагал включить две панели (12+12=24 - холостой ход тоже умножай на 2).
