Шаманство, как оно есть. ))
Всем привет.
По просьбам некоторых подписчиков, решил немного рассказать о методах поиска неисправностей на платах. Не особо подробно, ну, как получится.
Опять же, всем-всем-всем (!!!) хочу сказать, что не буду использовать замудрёные термины, ибо не люблю умных слов.
Поехали.

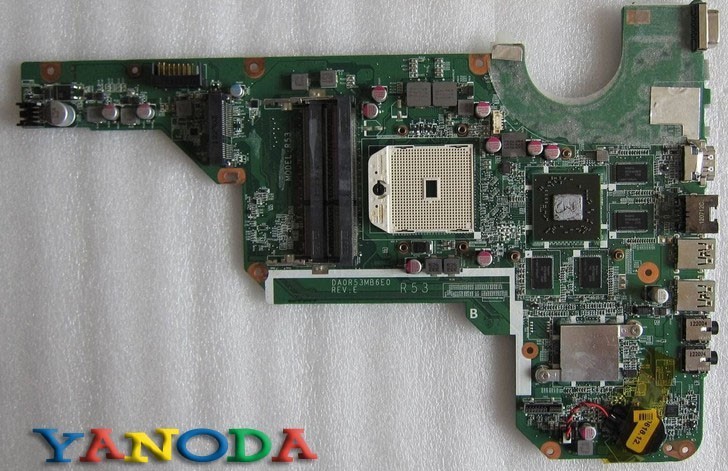

В прошлый пост я спрашивал совета по поводу вот такого ноута:
Многие высказали мысль, что где-то КЗ (короткое замыкание цепей питания).
Ладно. Поддавшись на "уговоры", полез я искать эту козу*. )) Плату на КЗ можно проверять разными способами. Как делал я в этот раз:
1. Меряем сопротивление на дросселях относительно земли (нуля). Оно не должно быть равно нулю (Ом). Если находим дроссель, контакт которого показывает 0-1 Ом на землю - это мало. Это то, что мы искали. Если вы не знаете, как выглядит дроссель, лучше не пытайтесь ремонтировать материнскую плату. )) Впрочем, гуглояндекс никто не отменял. ))
2. Дроссель возле процессора или видеокарты может показывать около 10 Ом с землёй, это норма. Можно для надёжности процессор снять.
3. На этой плате я не нашёл короткого замыкания на дросселях.
4. Как только вы нашли КЗ, дроссель можно выпаять и искать его дальше. Однако, будет проще поискать подозрительные элементы поблизости. Если вдруг таковые имеются (вроде треснутых или потемневших конденсаторов), то либо сразу их меняем, если есть на что, либо проверяем методом тыка.
Итак. Метод тыка. Это тык-тык пальчиком в буквальном смысле. ))
Как это делается? Легко. Правда, для этого потребуется лабораторный блок питания (или любой другой с функцией "ограничение по току"). Подключаем блок питания 2 Вольта (должно хватить) с правильной полюсовкой к подозрительному элементу (плюс к плюсу, минус к минусу) и начинаем тыкать пальцем во всё, что можно. Для чего? Чтобы найти греющийся элемент или микросхему. То, что греется - на замену. ОСТОРОЖНО!!! Пальчик можно реально обжечь. Некоторые используют для этого термобумагу или чековую ленту..
Так как ничего похожего на "подозрительное", я не нашёл, то принялся за старое-доброе "пора мерить напругу".
Долго ли, коротко ли, набрёл вот на эту микросхемку:
Сейчас-сейчас... ага:
Разглядывание микросхемки показало конденсатор темноватого цвета (прямо над ней на фото выше). Что-то он слегка треснутый и сопротивление по нулям.. хм.
Заменить его можно, сняв с донора (какая-то сетевая карта вроде, что было под рукой):
Вот они, здоровенький и больной:
Само собой замена пользы не принесла, ибо дело было не в этом.
Когда КЗ не найдено, подозрения кончились, а делать что-то надо, берём в руки схему ноутбука и начинаем проверять всё подряд. Занятие нудное и долгое. Лично я подобное не люблю. Однако путешествие по следам питания, начиная с мультиконтроллера, провело меня по всем путям.. тут рассказывать долго, поэтому короче - кончилось всё на "входе". Стала глючить в этом ноутбуке tps51123. Кстати, однажды мне попался "Леново" точно с такой же проблемой (вспомнил только сейчас) - и такой же глюкнутой тпс-кой... Микросхемка эта преобразует 19 Вольт во всякое разное, что требуется ноуту. )) Фоток конечного результата пока нет, потому как "заказчик" микросхемку эту мне ещё не купил. Купит, поставлю - будут вам фотки. ))
Вернёмся к нашему "тыку". Помимо КЗ, бывают подозрения на микротрещины в плате или на контактах. Тут уже может помочь мануальная терапия, и метод "пальцедава". )) Тыкать нужно, прижимая микрухи, элементы, качая их аккуратно в разные стороны и т.п. . В позапрошлом посте я рассказывал про впаянный проводок ноутбука "Сони". Так вот, отвечаю на вопрос, как я узнал, куда проводок паять.. Исходя из "подсказок" владельца "пациента", я определил локацию теоретической неисправности. Далее оставалось применить навыки Бендера из Футурамы. Помяв плату в ладошках, в определенном положении рук плата запустилась. Отлично. Берём в руки лупу (лучше микроскоп) и вперёд, на поиски грибов. Энное количество плохих контактов и, как вариант, порванные дорожки, которые можно восстановить проводками или припоем - тут как повезёт..
Небольшое отступление. Поскольку сейчас посыпятся гневные возгласы "профессионалов" о том, что это всё "ненаучно и неправильно, и после таких, как я, они, Мастера своего дела, всё переделывают", скажу так - именно за "ненаучность" методов тыка и мануалтерапии я и назвал это всё ШАМАНСТВОМ в заголовке поста. Само собой, имея опыт, я просто знаю, с какой силой можно нажимать/давить на плату, иногда просто чувствую, куда нужно нажать или посмотреть... человек неопытный может сделать подобными методами только хуже. Если вам не жалко вещь - пробуйте. Если жалко - отнесите мастеру. Только не тому, который скажет, что нужно менять "материнскую плату". ))
Вообще, расписывать как и что можно бесконечно, и, само собой, всех тонкостей я просто не смогу упомянуть в посте. Уж простите. Всё, что было выше - это так, информация к размышлению и немного "сути" шаманства. ))
Так же хочу добавить, что я не занимаюсь профессиональным ремонтом ноутбуков, и не работаю в СЦ, поэтому пишу просто, без "умных слов", чтобы было понятно всем. Ремонт техники категорий: ноутбуки, мониторы, стиральные машины, посудомойки или любая другая бытовуха - это из разряда хобби, "могу, если захочу, но лучше несите в СЦ". Когда вам откажут в СЦ или попросят ну очень много денег - несите ко мне, милости прошу. ))
Ну, чтобы опять же оправдать тег "длиннопост", немного о других "пациентах". Можно не читать - далее исключительно для "совсем любопытных". ))
Сели на "читалку". Тач работает.
Обычное дело. Надо бы посмотреть, что за экранчик там стоит.. для поиска замены.
А экранчик склеен с тачем намертво (ну, мне так показалось):
@gepka, будучи "маньяком-по-расклеиванию-всего-и-вся", взялся бы наверняка их разделить (тач и матрицу), я же скажу просто - менять модуль. )) Слишком много возни для меня именно в этом случае, к тому же, по отдельности их я не нашёл, продаётся только модуль..
Кстати, батарейка прикольная, не впаяна. Поэтому, собирая обратно, заклеил скотчем контакты и ею поприжал шлейф, отрезанный от матрицы бензопилой..
Модуль стоит 6400 рублей, что по мне так - дико много. Нашёл в Новосибе за 4500, но это тоже не айс... впрочем, узнаю у "владельца". А шлейфик оставляем на виду, чтобы не потерять "номер матрицы" на нём.
Сам тач, если нужен @gepka, могу отдать. )) Ну или в помойку.
И вот напоследок для тех, кто не устал ещё читать... Так выглядит обычный китай-тестер изнутри:
Немного пришлось переделать, чтобы получился "прибор для проверки и предварительной диагностики блоков питания высокого напряжения для лазерных ламп (СО2) гравировального оборудования". Во как. :):)
Написал я про эту приблуду к тому, чем мне действительно интересно заниматься... Производственное оборудование лечить и ремонтировать гораздо интереснее, чем всякие "ноутбуки-планшеты-телефоны". И это уже не хобби, это - моя работа, за которую, кстати, не так уж плохо платят. :):):)
На этом всё. Прошу прощения, если наговорил ерунды и отнял ваше время. ))
