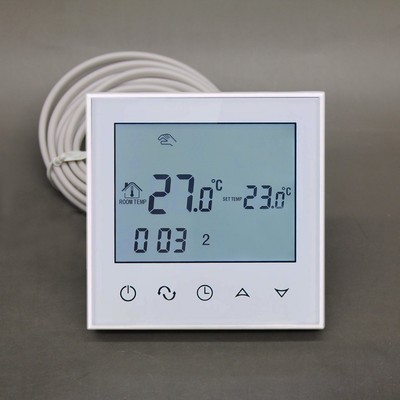

Ремонт термостата для теплого пола ETV-199x
Попался термостат с следующей неисправностью
Очень редко включается, как правило щелкает реле на замыкание, сразу на размыкание и индикатор тускло горит. Иногда работает как надо.
Клиенту при продаже сказали что самые надежные термостаты
При осмотре установлено, что не подается напряжение на один диодный выпрямитель, в результате при срабатывании реле, сразу отваливается
фаза идет через конденсатор и сопротивление 3,3кОм +-5%
сопротивление в обрыве, конденсатор вместо 0,33мкф показывает 0,004мкф
виновники на фото ниже
из того что было под рукой заменил (порнография, позже на нормально переделаю, а то у клиента баня мерзнет :) )
конденсатор с блока питания от компа, сопротивление из СССР :)
кстати кому интересно, то таблица сопротивления датчика температуры
На этом все, может кому полезно будет. Ибо в инете только новые продают за 4500 руб
