Ремонт штатного монитора land cruiser 100⁠⁠

Диагноз не работает панель и не реагирует сенсор.
Приходилось конечно всякие отдельные блоки ремонтировать в машине, но штатный монитор впервые)

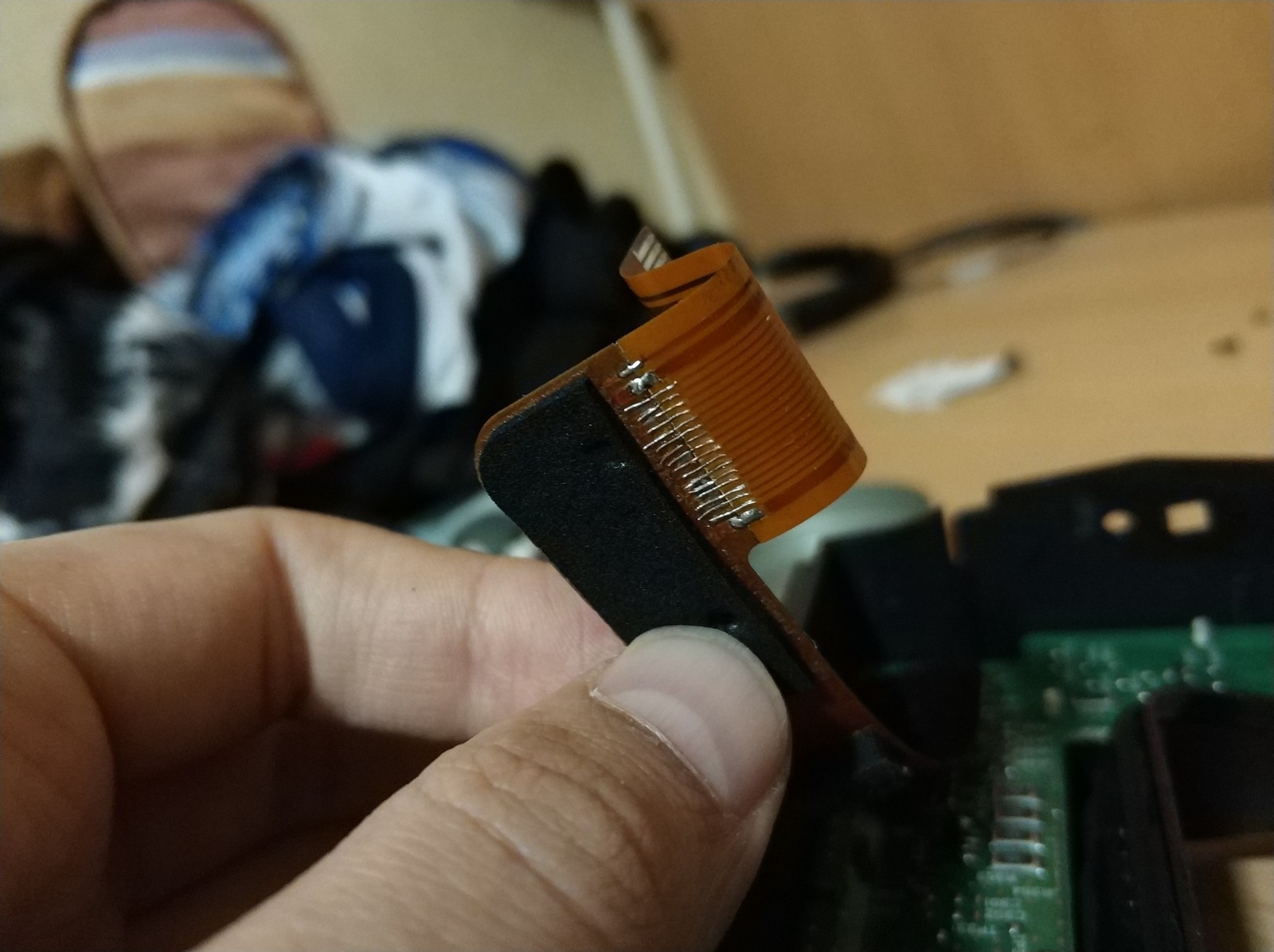

Как оказалось прошлый хозяин машины полез ее разбирать после того как отказал сенсор, а итоге ещё получил оторванный шлейф)
Данная модель очень интересна тем, что управление выполнено на линейках инфракрасных светодиодов.
Замеры показали, что не на все приходит напряжение, а подача 3вольт с ограничением по току 0.20мА на каждый диод показало, что они все живые. Смотреть на них конечно же нужно через камеру, так мы ничего не увидим) , а вот с приемником инфракрасных диодов так не выйдет, для проверки нужен опять же лпб, и мультиметр который покажет изменения в сотых миливотьт. Подаём так же с ограничением по току 0.30мА 5в. Заведомо исправным (любым) пультом подаём сигнал на ИК приемник и смотрим изменения вольтажа. Если падает, в моем случае 0.20в это значит что он исправный.
После восстановления цепи питания этих самых светодиодов вся линейка засветилась равномерно и сенсор заработал.

Работа этого сенсора проста, пальцем мы перекрываем в определенной точке светодиод, ик приемник не получает сигнал и это и есть точка положения пальца, в отличии от ёмкостных и резистивных сенсоров тут не обязательно тыкать по стеклу, но так как линейка расположена очень близко к стеклу, создаётся впечатление, что как раз управление выполняется за счёт нажатий.

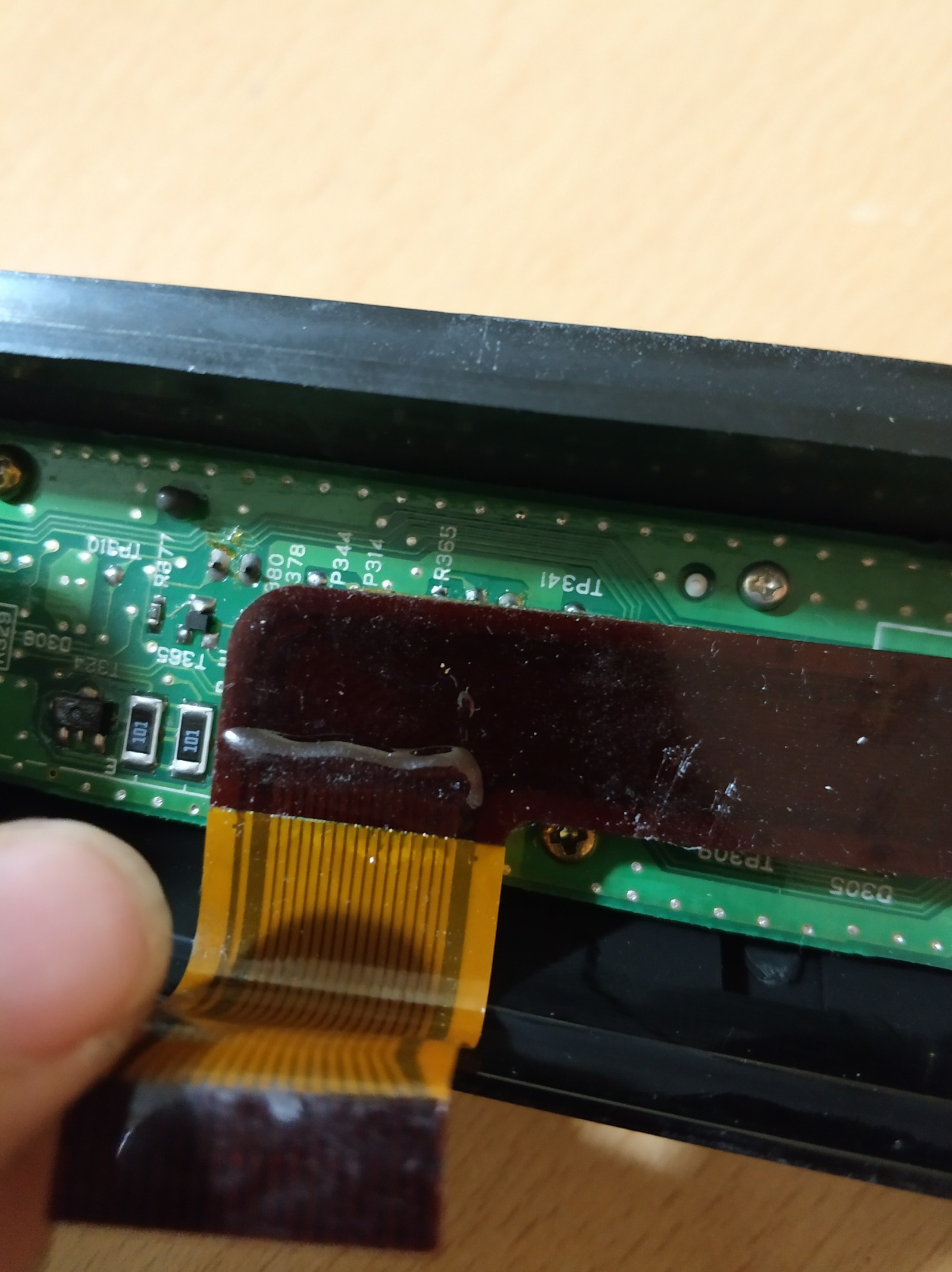

Ну и самое простое , восстанавливаем шлейф с помощью тонких проводов из многожильного провода, с обратной стороны склеил место разрыва эпоксидным клеем для надёжности, собираем и радуемся)

Ну и бонус, распиновка подключения.
найти документацию было не реально.
