Ремонт магнитолы Ореанда РМ-203С
Наконец дошли руки запилить пост.
Принесли магнитолу с типичной проблемой всей советской техники - на замену электролитов, ибо при включении динамики пели фоном 50 Гц вместо музыки.

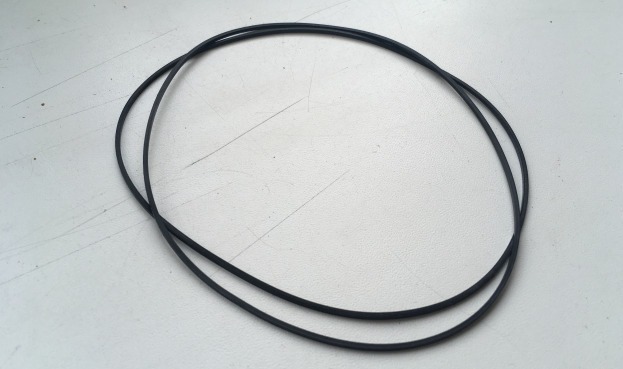

Видим серебристые бочонки - меняем. Музыки, кстати, не было ещё и по причине рассыпавшегося пассика.
Долго искал хоть что-то подходящее, ибо нужного размера во всём городе не оказалось. Не люблю я "колхозить" при ремонте, но в данном случае пришлось ставить пассик большего размера, в итоге отодвинул дрыгатель немного дальше, благо крепления позволяли, да заменил ведущий шкив на валу двигателя, ибо уж слишком маленьким был родной, этим же удалось добиться нужного натяжения пассика. Скорость движения ленты после всех манипуляций из-за большего шкива была слишком высока, выставил нужную подстроечным резистором.
К сожалению, фото этих диких извращений я не делал, был слишком увлечён процессом созидания.
Поэтому вместо этих фотографий - фото моего ассистента:

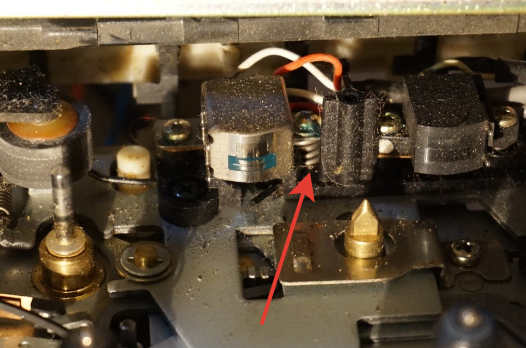

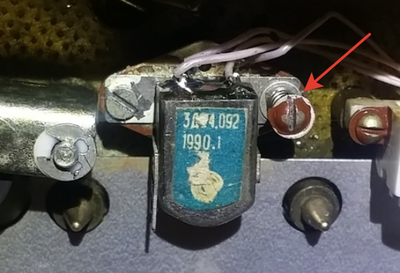

После замены электролитов и настройки лентопротяжного механизма звук с кассет (их есть у меня!) хоть и был, но как из бочки. Регулировка головки ничего не дала, видимо она была слишком изношена. Фото старой головы крупным планом:

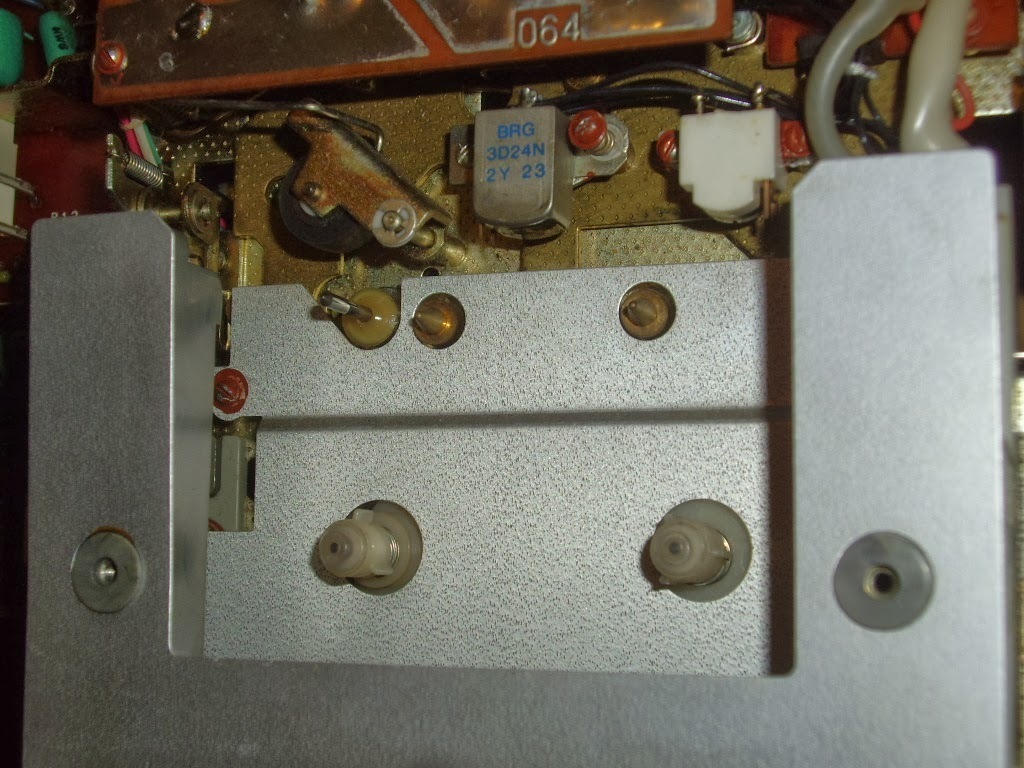

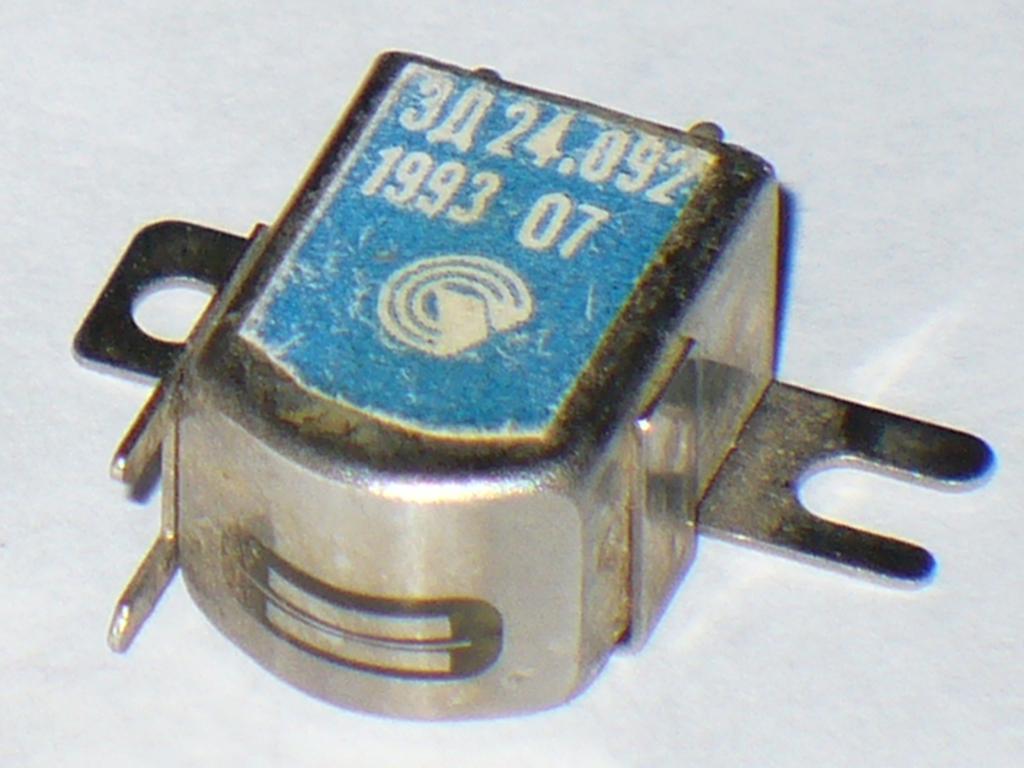

Обычная голова венгерского производства. Пермаллой, к тому же не самого лучшего качества. Было принято решение заменить её, у меня как раз завалялась практически новая сендастовая. На фото она уже установлена, настроена и довольно сносно воспроизводит звук в отличие от старой.
Пока длился ремонт, владелец дополнительно попросил перенастроить блок УКВ на приём ФМ станций. Путем несложных манипуляций брюки превращаются блок настроен на ФМ диапазон 108 - 88 МГц. Перенастройка делалась при помощи китайского ФМ модулятора, инструкции из интернета и такой-то матери)) На фото уже настроенный блок:
В итоге магнитофон бодро играет как с кассет, так и радио. Станций, правда, у нас всего 3, ну и то хорошо, на безрыбье и рак рыба. Плюсом опять же по просьбе владельца аппарата сделал подсветку шкалы индикаторов, по мне получилось довольно красиво.
Ну и напоследок фото экспресс-ремонта с работы. Коллега принёс телевизор-невключайку-шахида, тот пускал дым, громко стрелял при попытке включить в сеть, в общем, требовал срочных реанимационных мероприятий. Вот такой телевизор:
Коллега этот сначала пытался сам доломать починить, выкусил зачем-то термистор с платы, да под самый корень, телевизор после этого всё так же пытался отправиться в Вальгаллу, в итоге коллега сдался и притащил телевизор ко мне)) Фото невинно убиенного, рядом уже впаял новый.
При разборке в блоке питания обнаружилась такая картина:
Конденсатор под компаундом (на фото можно его заметить, ляпушки жёлтого цвета) коротнул и выжег резистор (RM801). На фото также заметно прогар на текстолите между выводами конденсатора. Весь ремонт обошёлся чисткой платы от прогара, заменой конденсатора и резистора. Ну ещё и термистора, убитого владельцем. на фото детали уже впаяны.
Собственно, после этого телевизор завелся:
Всем спасибо за внимание!
