Помощь в определении элементов SMD⁠⁠

Жаль что надо именно фотку делать, а не просто автоматическое определение и всплывающие надписи. Но видимо ресурсов вычислительных не хватит на такие штучки. Хотя как знать, Будет ИИ, будет фильтрация как у нас в мозгу. Хотя и мы ленивы, можно ведь выучить кодировку и на глаз считать, но ведь лениво! Если-бы профессионально и каждый день этим занимался как в молодости, а то от случая к случаю. Да и у нас распространение только после девяностых такие резисторы появились, переучиваться уже было после смены профиля деятельности не особо охота ))

Точно, я не ту версию из архива запустил ))
Она без инсталляции работает, первая что попалась ту и запустил. ))

Даже близко ничего такого не было по разводке  питания, из тех сайтов что я знаю. А тут в точку! Сразу, бац, вот он ))

Офигенно! Порадовали + ))

Благодарю! Эту я не видел.

Зубная паста или теплопроводящая, хорошо проявляет. Иногда лак приходится смывать растворителем чтоб разобраться. А так, конечно, всегда приходится ловить угол при котором видно.

https://svet100led.ru/obzory/markirovka-smd-diody-svetodiody...

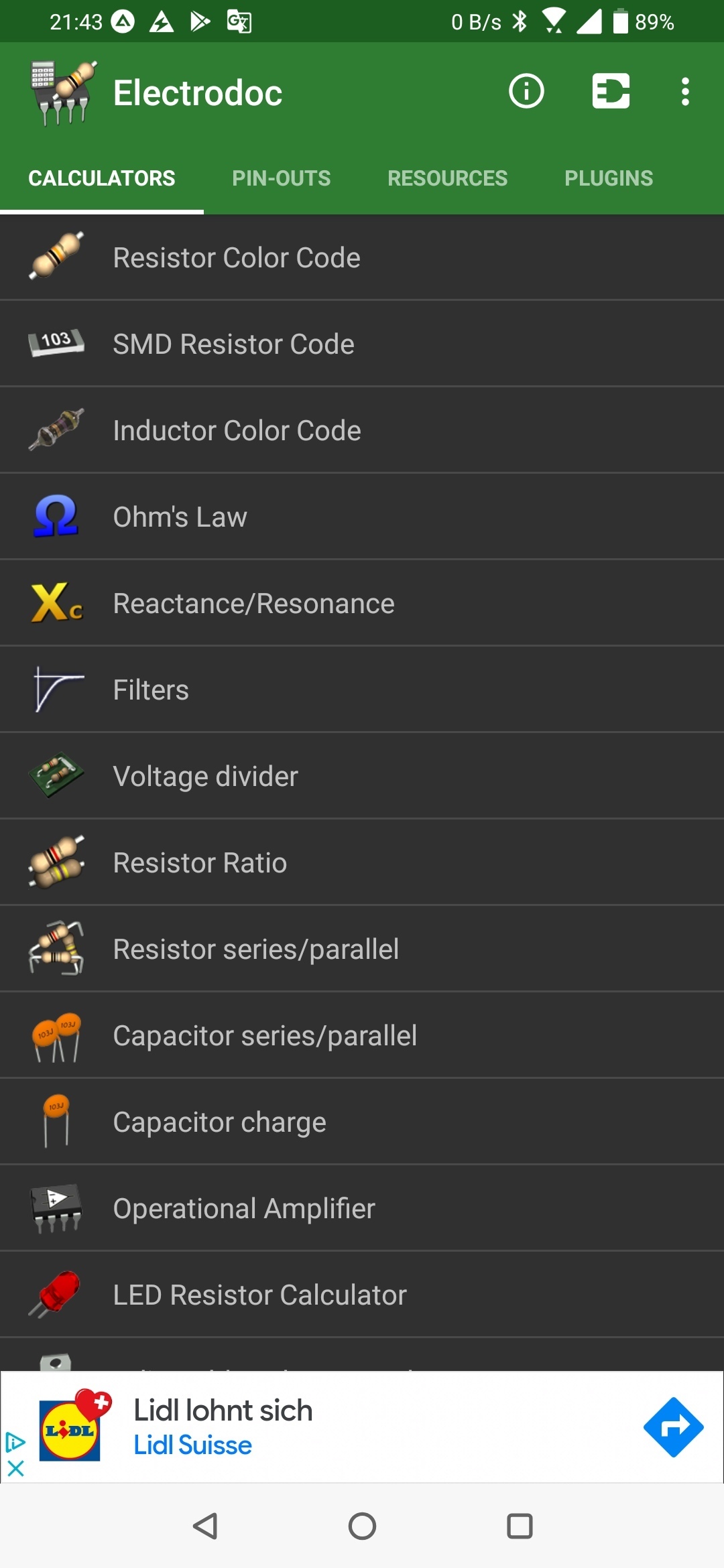

Я поискал, и нашёл . Есть такая программа под андроид, считывает код резисторов через камеру. Resistor Scanner. https://play.google.com/store/apps/details?id=com.mhdev.resi...

Может уже и есть такая, поискать надо. Под андроид много уже что понаписали.

От клавы до экрана полтора метра. Зато глаза не устают, и головой надо вертеть чтоб строку дочитать. Гимнастика ))
А кино смотреть, так я на кроватке, 4 метра получается,  идеально для просмотра ))

Ясно-понятно ))
Надо прикрутить чтоб с камеры телефона определял по коду номинал. Иногда цвета не разберёшь, на голубом фоне цвета по другому смотрятся нежели на сером.

Почему не считается? Читать легко, да и кино нормально смотреть. А в качестве телевизора я его не использую совсем, у меня смарт на кухне для этого, чуть поменьше. И в ванной тоже ))

Я просто закрыл страницу на компе, на телефон прога встала, но по ней искать SMD просто мазохизм. Резистры и кондёры годится определить. Ну и вроде там ещё что-то есть, но явно не для определения по паре букв и типу корпуса неизвестный элемент.

Попробую и эту, благодарю.
Только мне при загрузке через комп вывалилось предупреждение о рекламе и вот это. Хотя я им ничего не платил и не собираюсь.

Упс! Соврал. Philips 47PFL7403D10

Я поюзал SMDCodeDroid 1.5.1.apk, но мне не зашла. На компе эмулятор под них мутить не особо хочется. На компе 42 дюйма монитор, против 6 на телефоне ну никак не тянет. Да и мелко мне на телефоне, даже в очках эти фитюлинки рассматривать в лом ))

А точно! Я и не заметил G J кто их разберёт ))

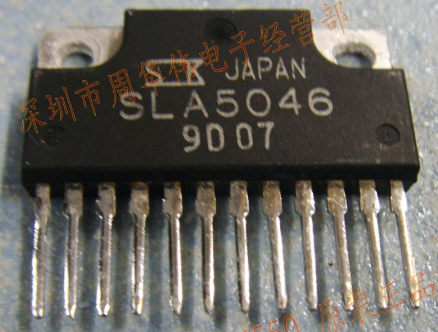

Нашёл я схему у себя, в 2005 году чинил монитор IIYAMA HM704UTC. А сборка SLA5046. 7 ампер ток, в реале менее, но корпус-то маленький, и разводка плотная, там просто обязано было сгореть.

На картинке он конечно выпадает из разряда SMD, обычно они крупнее, но я картинку привёл в качестве разнообразия компонентов вообще. Это в эпоху ламп ассортимент радиодеталей был ограниченный, а сейчас чуть не в каждом изделии свои специализированные микросхемы.

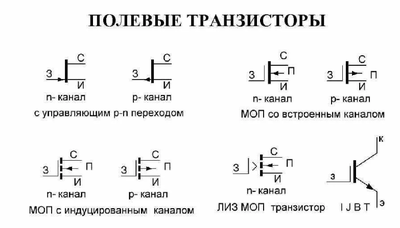

Сейчас и линейные стабилизаторы как транзисторы, три вывода, внутри микросхема.  Вообще что угодно может быть, два диода,  варикапы, полевые транзисторы. На вид одинаковые, а работают по разному. Вот для примера картинка.

Даже посмотрю обвязку, не решается так просто. В моём случае это оказалась логика, 2И, а могла быть 2И-НЕ, 2ИЛИ,  или ИЛИ-ИЛИ, компаратор, операционник, да что угодно Даже если будет схема, ну и много вы поймете о работе микроконтроллера, а если разберётесь по весьма немалому пакету документации. Да и кроме как у разработчиков спецификацию просто негде взять. Сейчас уровень сложности схемотехники перешагнул возможности человеческого диапазона восприятия. На дискретных элементах не всегда ясна логика разработчика, а на микросхемах которые миллионы транзисторов содержат, да без вариантов )) Поэтому без точного знания что там стоит, смысла нет вызванивать.

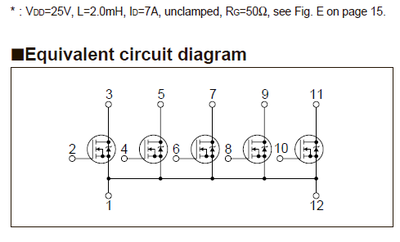

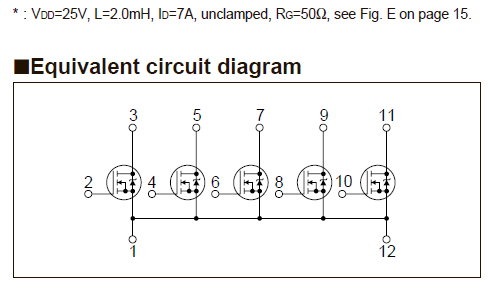

Я на Iiyama  тоже нашёл дырку в плате, в которой сборка болталась. Оказалось они придумали пять полевиков засунуть туда, ток неслабый там, пайка пошла трещинами и далее уже с дымом. Но это было до эпохи али, пришлось навесную городить конструкцию из дискретных полевиков. Лет 15 назад было. Это сейчас просто, заказал, пришли. А тогда только в Москве в Белом Медведе или Чип и Дип.

А я-то как рад! Мне скинули адрес который за два года не нашёл ))

Ну не без этого ))
вот а адрес cxem.net

Что, неужели хай больше чем здесь могут развести? ))
Я на паяльник заглядываю иногда, правда не для определения деталек, но вроде там атмосфера была вполне приличная.

Есть, только ссылка неактивна ((
Но! :-) Зато по наименованию скачал даташит. Он! Благодарю!!! ))

Из всех H2 SOT 23-5 ни одна обвязка не подошла ((

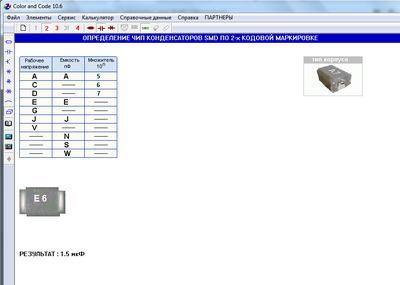

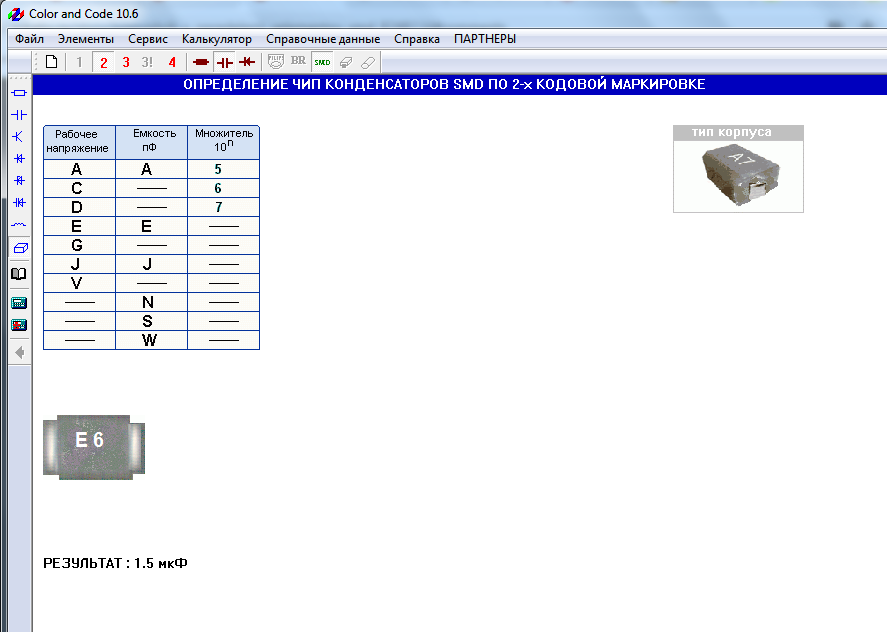

Мне в любом случае удобнее пользоваться на ноуте или на компе. Сolor and code 10.6 rus прога, весьма продвинутая, но в ней smd мало.

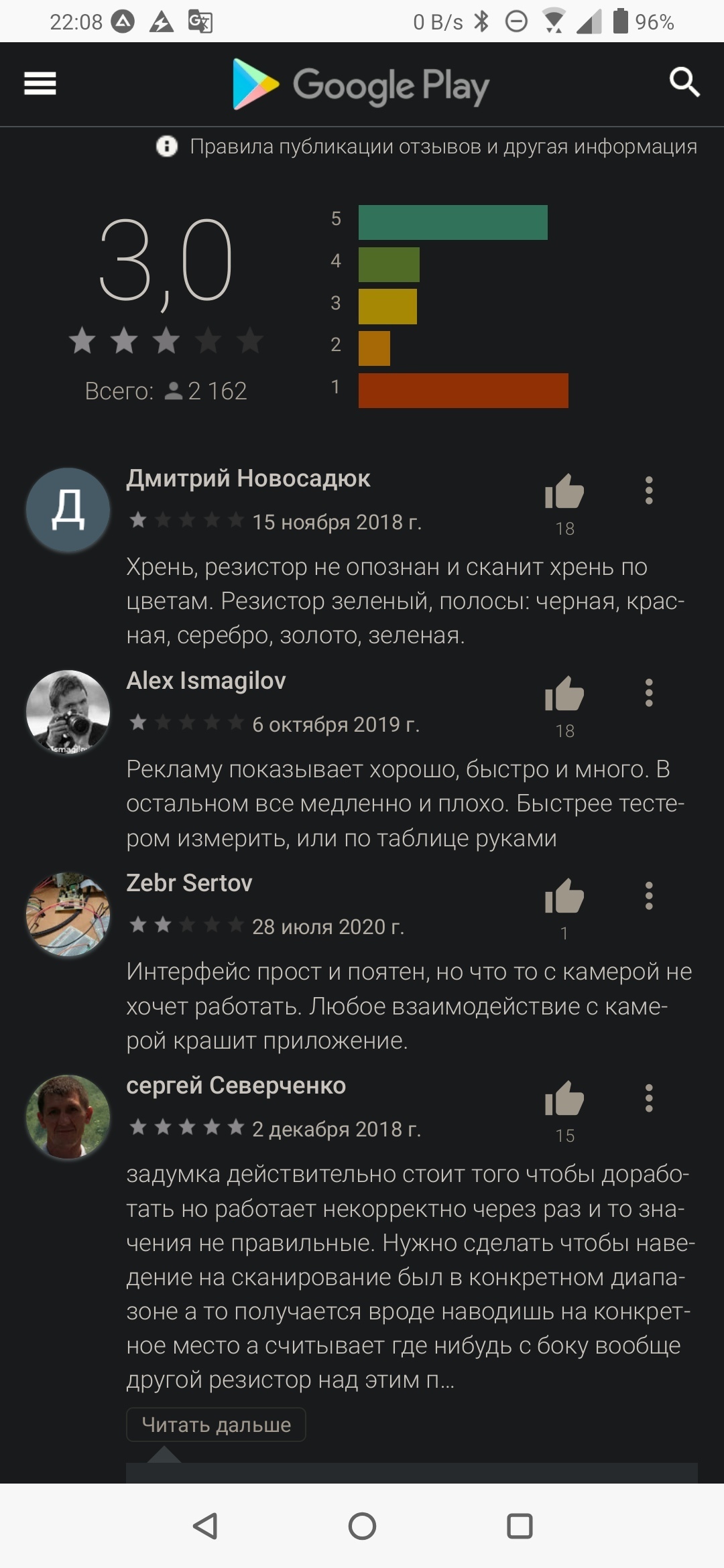

Видимо маркет дуркует. На телефоне появилась прога. Там только нет выбора для резисторов с тремя цифрами или с четырьмя значащими. Все считает как с четырьмя.

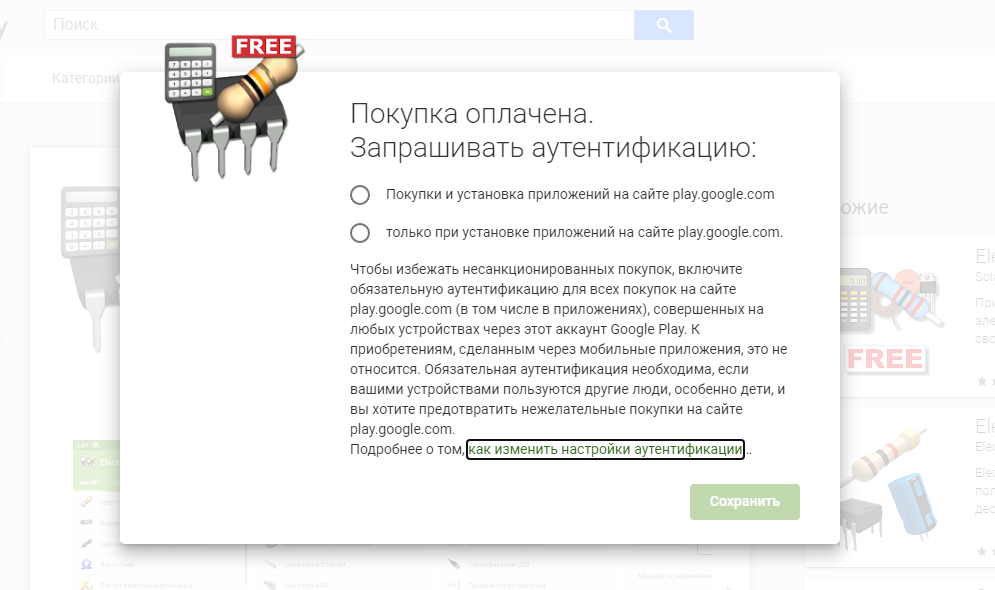

Как-то они там жёстко стелят (( Я хотел поставить, вроде бесплатная, а выскочило вот что.

Я как-то через поляризационную плёнку только сумел разглядеть, тоже бликовало всё.

Сайт классный, но я там не нашёл H2 SOT 23-5. Ну в общем как и на всех остальных )) У меня от HDD такая штучка, что именно даже сами WD не знают ))

SMDCodeDroid 1.5.1. Я пользовался, но мне она не показалась удобной. Возможно просто не разобрался, я её ставил на смарт-тв )) Но он на андроиде, телевизор в смысле ))

Там есть и калькулятор определения номиналов smd резисторов. И конденсаторов кстати тоже.

Как дополнение я привёл пример программы определения компонентов, и попросил поделиться если вы находите это возможным, программами определения элементов. Странно что вас это возмущает.

Есть например SMD Справочник v3.1 Программа для определения SMD. Но я не привёл её тут. Она прилично устарела. Может вы знаете поновее?

Невнимательно вы посмотрели. Последняя ссылка ведёт на программу определения по цветовому коду резисторов, конденсаторов, транзисторов и прочих радиоэлементов.
