Добрый день!

Снова с Вами Дмитрий Митрофанов и на этот раз подстаканник в виде водолазного шлема.

После 5и сделанных сувенирных водолазных шлемов(описание работы тут:

Миниатюрный шлем водолаза -сувенир из металла)

ко дню ВМФ пришел заказ на водолазный шлем, но уже с функцией подстаканника.

Ну почему и не сделать на этой волне тот же шлем, но побольше)

Идея не моя, мое воплощение.

Тот же принцип, только окошки надо сделать прозрачные, что бы было видно чай, ну или что покрепче;)

Пришлось просить стакан у соседей-в своем хозяйстве такой нужный предмет не нашелся;(

Стакан дали, из ранних-только грани, без ободка.

Историю создания граненого стакана изучал раньше;)

Основа, как всегда-сфера из строймага. Диаметр 100 или 120мм

Вырезаем четыре круглых окна.

Лицевой иллюминатор сделан из внутренней обоймы подшипника, распиленной вдоль на две части.

вторая часть пошла на манишку.

Боковые иллюминаторы сделаны из обоймы, которая держит в шрусе шарики, перемычки отпилены-получились две окантовки.

Что бы стакан органично смотрелся внутри шлема, сверху добавил еще ободок высотой 12-13 мм-вырезал из трубы кардана Москвич.

Фото установки залпового огн…питья;)

Получилась вот такая железка

Вторая часть манишки была сделана из окантовки амортизатора Запорожца-которая держит пружину.

Держатели болтов на стыке шлема и манишки сделаны так-звенья мотоциклетной цепи распилены пополам, из половинок 8ок сложен бутерброд-сверху два внешних звена, между ними внутреннее.

Вставлены винты с гайками, прихвачены точкой сварки, обрезаны и проварены намертво снизу.

Манишку сделал из листового металла 1,5 мм.Согнул в нескольких местах-главная задача, что бы шлем стоял на манишке, как на подставке.

Перепад между манишкой и шлемом прикрыл частью вырезанного окошка.

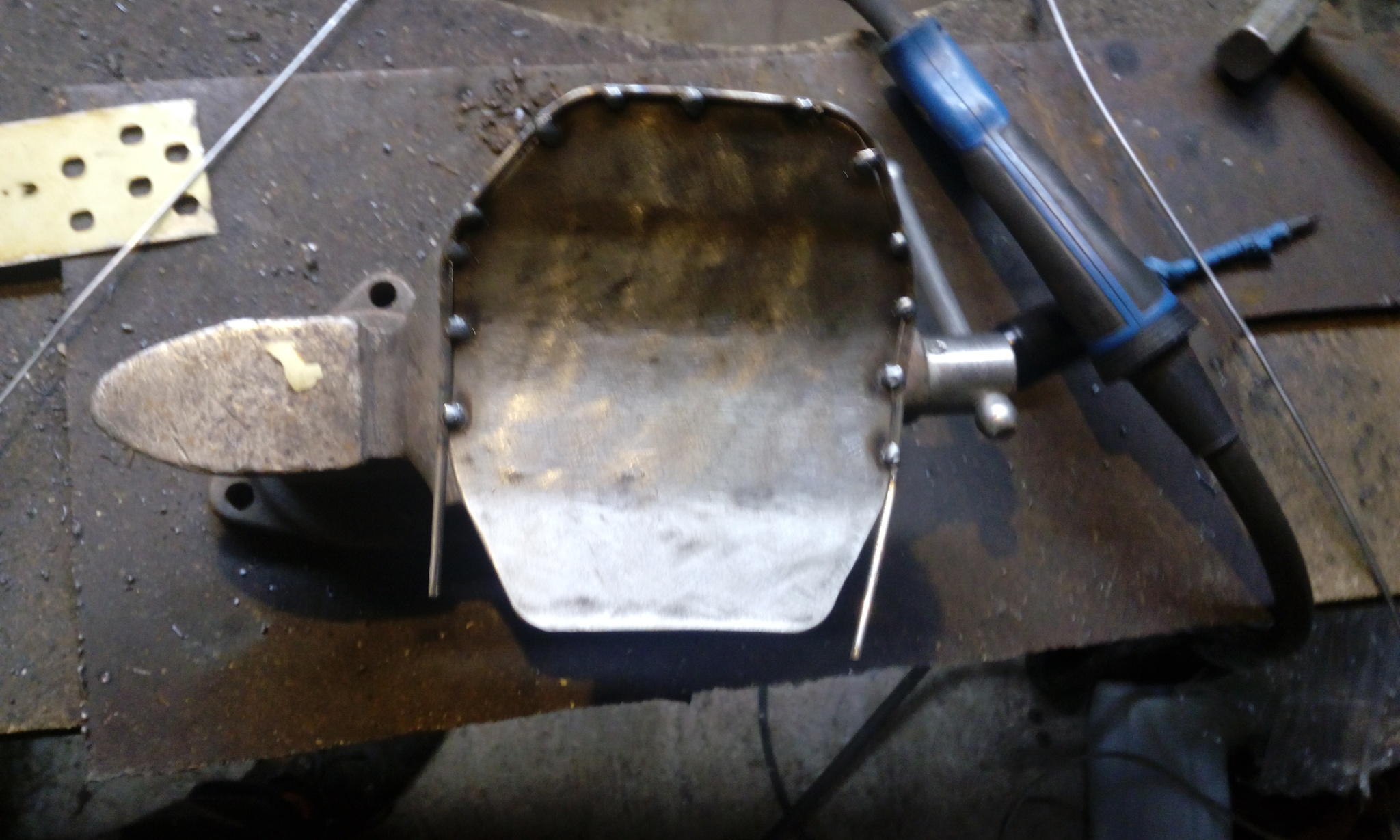

Из электрода без обмазки сделал окантовку манишки.

Из советской дверной ручки сделал ручку, за которую держат подстаканник.

Ручка не прямая, часть сверху длиннее, то что надо!

Для имитации воздушного шланга обтянул ручку пружиной.

Добавил декоративную шайбу, что бы скрыть конец пружины

На иллюминаторы добавил решетки из простых гвоздей, не оцинкованных.

так-же добавил имитацию клапана выпуска воздуха, прямоугольную площадку для гравировки дарственной надписи.

Из винтов большого диаметра сделал крепления грузов на манишке.

Шлицы срезал и заварил сваркой полукругом.

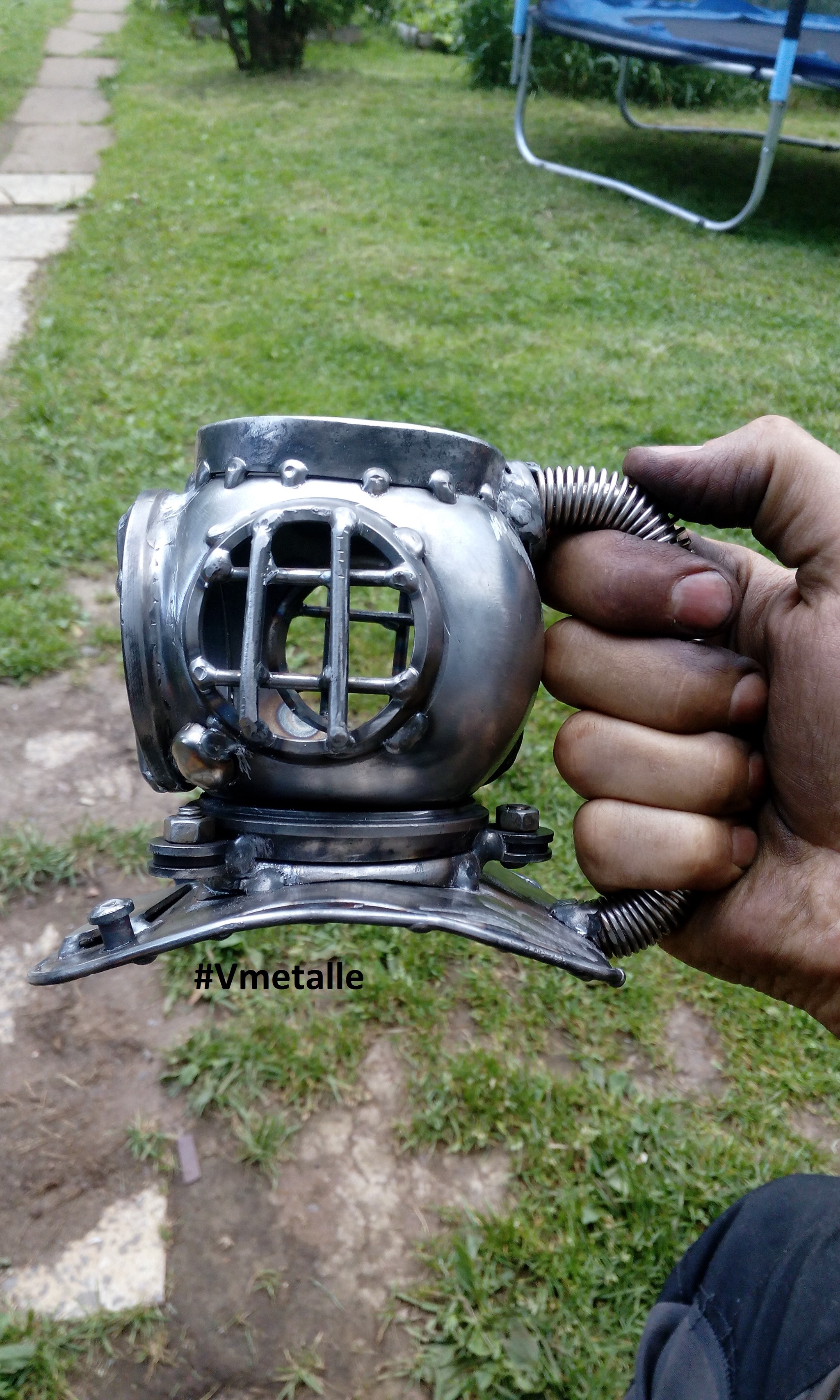

Вот такой в итоге вышел шлем.

Мне больше нравится без покраски, блестящий металл.

Заказчик попросил потом покрасить в золотой и местами пошарпать, ободрать, добавить проплешин и мазком медной краски.

И традиционный видеообзор:

Когда-нибудь попробую поиграться с медным купоросом и нанести слой меди.

Подстаканник естественно тяжелый, и навряд-ли его будут использовать по прямому назначению, но можно ведь и поставить на стол и использовать как карандашницу-хороший вариант.

И традиционный видеообзор для тех,кому лень читать:)
На видео -рассказ из чего и как сделан шлем:

Спасибо за внимание!
