Параллельное подключение. Вопрос к электрикам

Бояре, есть вопросище. Имеем: лампочка, датчик звука, выключатель.

Параллельное подключение. Вопрос к электрикам Электрика, Схема, Помощь, Нужен совет, Вопрос, Мобильная фотография

Надо подключить лампочку так, чтобы работало и от датчика, и от выключателя параллельно)
у датчика 40 W выхода, нужно чтобы он не сгорел 🙄 как-то раньше работало, и потребовалось заменить. Сгорел.

АПД: попросили датчик сфотать, вот:

Параллельное подключение. Вопрос к электрикам Электрика, Схема, Помощь, Нужен совет, Вопрос, Мобильная фотография

Лига электриков

5.6K пост25.7K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
1
Автор поста оценил этот комментарий

Совсем просто: датчик соединить с выключателем параллельно и эту конструкцию встроить в разрыв цепи.

раскрыть ветку (22)
1
Автор поста оценил этот комментарий

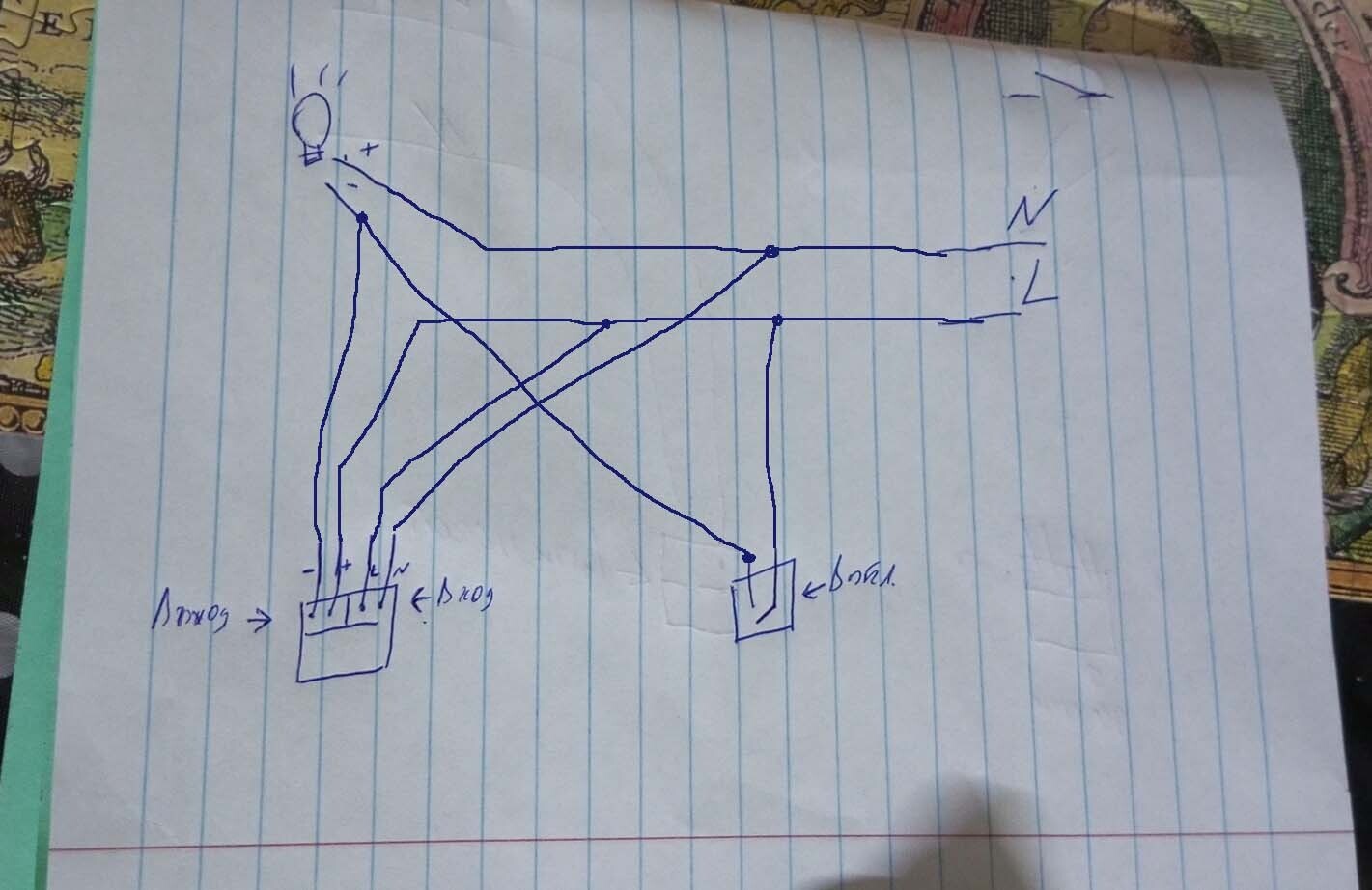

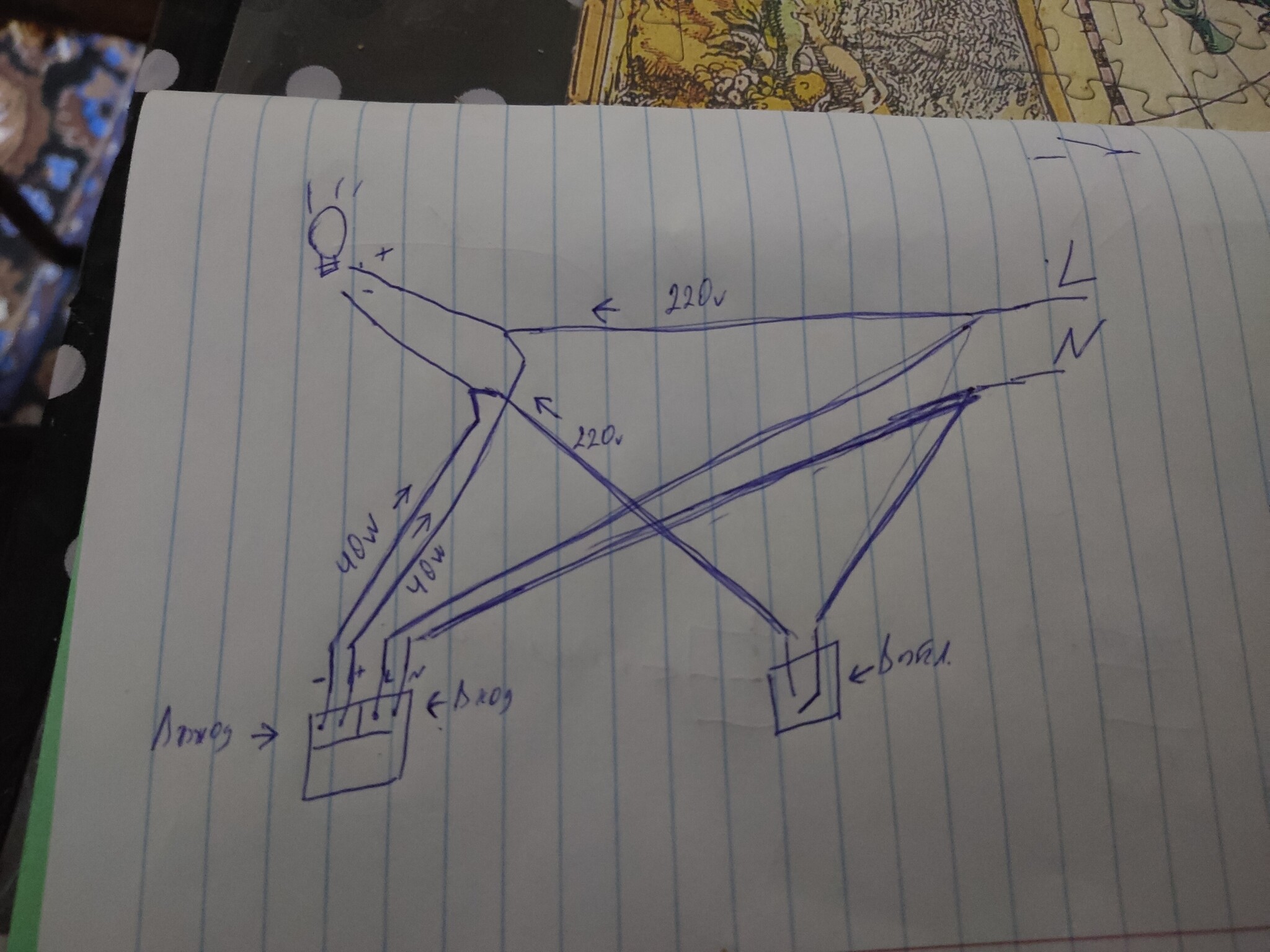

Если я подключу вот так, то будет испорченный датчик. Тк на сторону входа будет идти 220в, что плохо для датчика. (Уберём неуважение к "разрыву" нуля)
Иллюстрация к комментарию
раскрыть ветку (7)
0
Автор поста оценил этот комментарий

Обратите внимание, что на эскизе L и N справа я поменял местами.

Обязательное условие: реле только замыкает контакты "+" и "-", а не подаёт на них напряжение из сети. То, что вы назвали "входом" — клеммы, на которые датчик получает питание от сети, а "выход" — две клеммы, через которые лампочка включается в сеть. Датчик срабатывает, замыкает "выход", лампочка включается. Параллельно ему в цепь встроен обычный выключатель.
Может, у вас есть модель и фотография вашего датчика?

Иллюстрация к комментарию
раскрыть ветку (6)
0
Автор поста оценил этот комментарий
Да, фото есть, оно сверху тоже прикреплено. У меня вопрос один, не будет ли "плохо" датчику, из за того, что на него с двух сторон будет подаваться напряжение, когда я включу выключатель?
раскрыть ветку (5)
2
Автор поста оценил этот комментарий

Значит, эскиз, что я вам начертил раньше, не подходит. Судя по схеме на коробке, этот датчик на выходе даёт рабочее напряжение для лампочки.

Для включения параллельно с другим выключателем надо проследить, чтобы и фазы сети совпадали с выключателем.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Короче надо пробовать 🙄
0
Автор поста оценил этот комментарий

Схема чуть проще, но собирать её надо внимательнее!

Выключатель будет работать как переключатель: он выбирает, питается ли лампочка прямо от сети или от датчика. Это исключает подачу напряжения 230 в на "Выход". Однако! Так как один из контактов "Выхода" соединяется с одним из контактов "входа", на них должна быть общая фаза или общий ноль. (По эскизу — N). Надо тестером измерить напряжение между ними, когда датчик "включает свет". Если напряжение между ними "0" — можно соединять.

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Спасибо. Я тоже решил, что легче будет поставить проходной выключатель и на нем сделать всю схему)
0
Автор поста оценил этот комментарий

Ток будет идти через реле (датчик) и через лампочку последовательно. Лампочка ограничит силу тока.

0
Автор поста оценил этот комментарий
Можно ваш вариант схемы зарисовать?
раскрыть ветку (13)
Автор поста оценил этот комментарий

Вот так и выключатель и датчик могут замыкать цепь независимо друг от друга.

Иллюстрация к комментарию
раскрыть ветку (12)
2
Автор поста оценил этот комментарий

А не ебанёт?

3
Автор поста оценил этот комментарий
Разрывать ноль в освещении - вы точно электрик? 🤦
1
Автор поста оценил этот комментарий
У датчика 2 провода подключения и 2 провода выхода
раскрыть ветку (9)
Автор поста оценил этот комментарий

Питание датчика — прямо от L и N. Если по этому эскизу, то один провод питания можно соединить прямо со "вход", тогда второй необходимо подключить к линии L.

раскрыть ветку (8)
0
Автор поста оценил этот комментарий
Вот тут дорисовать
Иллюстрация к комментарию
раскрыть ветку (2)
0
Автор поста оценил этот комментарий

Откуда "+" и "-"? Ваш "датчик" выдаёт постоянное напряжение?

раскрыть ветку (1)
Автор поста оценил этот комментарий
Ну что бы было более понятно, что ли. И не запутывать и так сложную схему.
0
Автор поста оценил этот комментарий
А для ещё более тупых? 🥲
есть 4 провода у датчика, есть просто выключатель, вот никак мозга не доходит к чему чего прикрутить..
раскрыть ветку (4)
Автор поста оценил этот комментарий

У датчика (акустическое реле) 2 провода для его питания, чтобы он вообще работал — они подключаются прямо к сети 230В. А ещё два контакта — он должен их замыкать, как выключатель. Если у вас есть простейший тестер, убедитесь в том, что ваше реле действительно лишь замыкает эти два контакта, а не подаёт на них сетевое напряжение.

Как бы вы соединили два простых выключателя, чтобы лампочку можно было включить любым из них? Вот вместо одного выключателя устанавливаете такое реле (датчик).


Иллюстрация к комментарию
раскрыть ветку (3)
0
Автор поста оценил этот комментарий

По этой схеме будет непрерывно работать, так как ноль в датчике общий на входе и на выходе.

0
Автор поста оценил этот комментарий
Я завтра это обмозгую, примерно поняла, но юзер ниже топит за то, что датчик сгорит, а я это оффлайн наблюдаю) сончас чтоб его
Автор поста оценил этот комментарий
На вашем дополнении к схеме, есть 1 момент. Из датчика выходит 2 кабеля, а у вас используется только 1.
