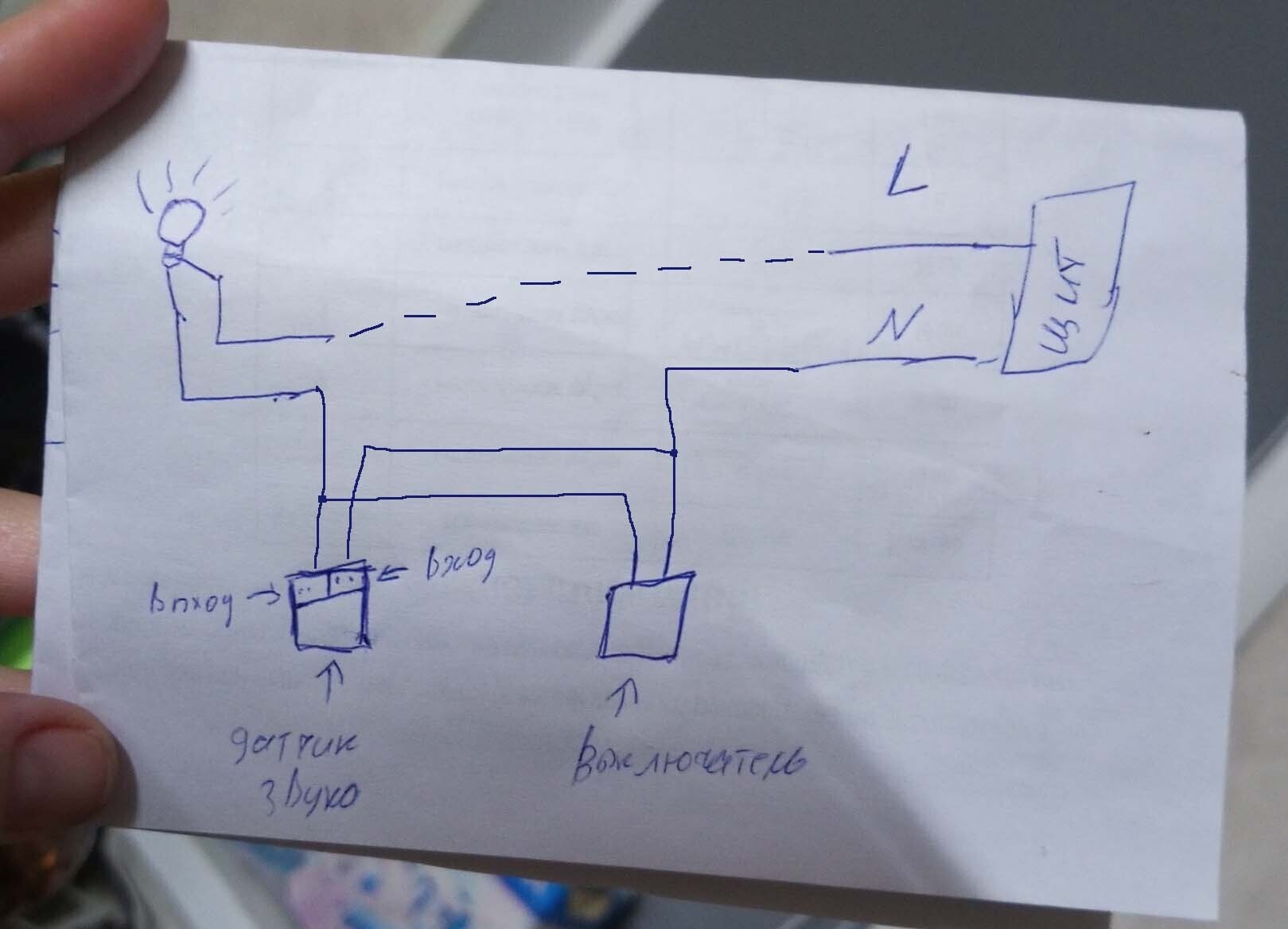

Значит, эскиз, что я вам начертил раньше, не подходит. Судя по схеме на коробке, этот датчик на выходе даёт рабочее напряжение для лампочки.
Для включения параллельно с другим выключателем надо проследить, чтобы и фазы сети совпадали с выключателем.
У датчика (акустическое реле) 2 провода для его питания, чтобы он вообще работал — они подключаются прямо к сети 230В. А ещё два контакта — он должен их замыкать, как выключатель. Если у вас есть простейший тестер, убедитесь в том, что ваше реле действительно лишь замыкает эти два контакта, а не подаёт на них сетевое напряжение.
Как бы вы соединили два простых выключателя, чтобы лампочку можно было включить любым из них? Вот вместо одного выключателя устанавливаете такое реле (датчик).

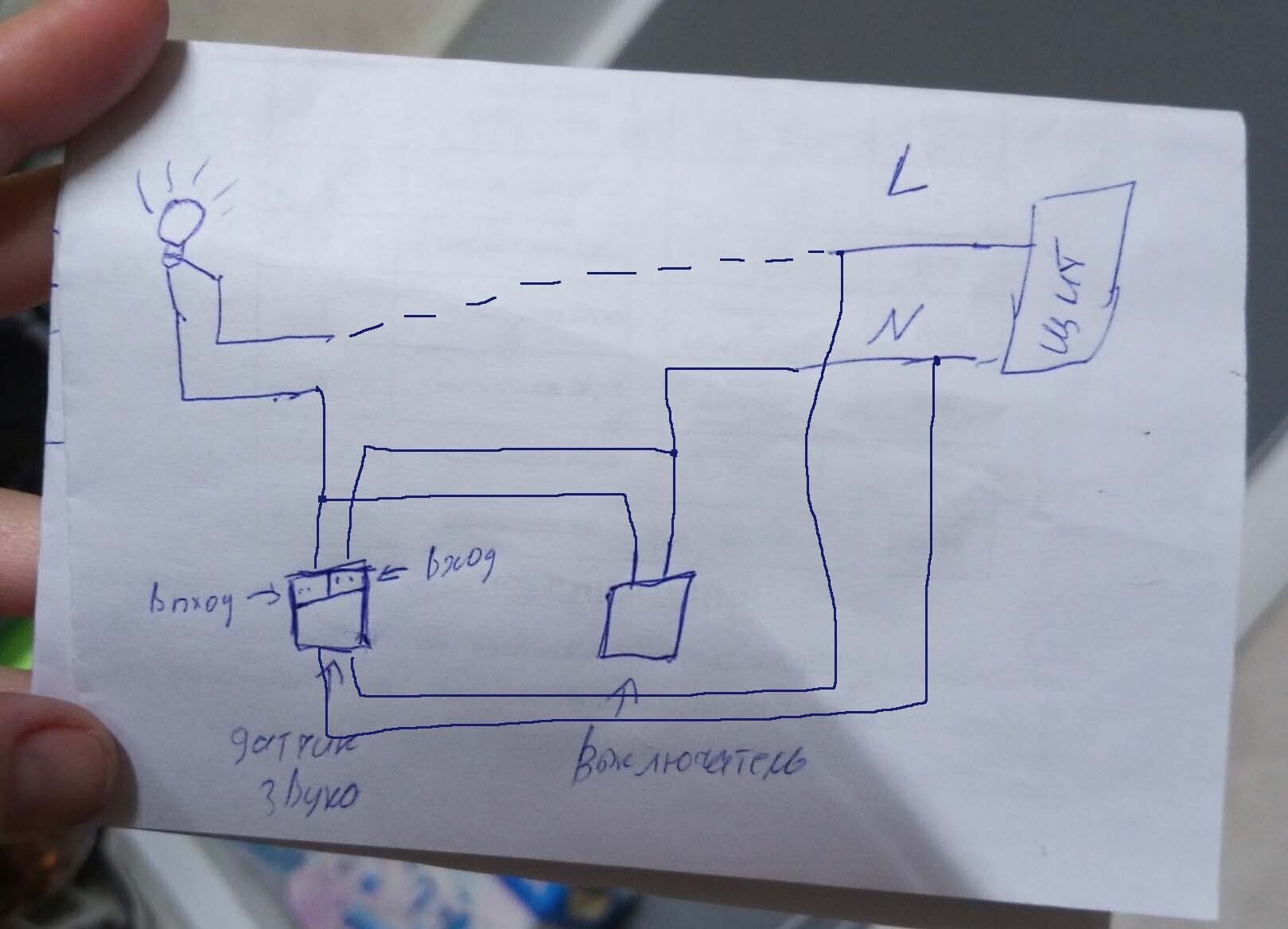

Питание датчика — прямо от L и N. Если по этому эскизу, то один провод питания можно соединить прямо со "вход", тогда второй необходимо подключить к линии L.
Питание датчика — прямо от L и N. Если по этому эскизу, то один провод питания можно соединить прямо со "вход", тогда второй необходимо подключить к линии L.
есть 4 провода у датчика, есть просто выключатель, вот никак мозга не доходит к чему чего прикрутить..
Совсем просто: датчик соединить с выключателем параллельно и эту конструкцию встроить в разрыв цепи.
