Опознаем геологический прибор?1
Это тот случай, когда все составные части прибора понятны, как он работает - понятно, а вот вопрос "зачем?" остается без ответа. Попал ко мне в руки вот такой прибор без каких-либо опознавательных знаков:
Хранится в деревянном ящичке с ложементом под прибор, что говорит о том, что ящичек родной.
Карболитовый корпус мало помогает в датировке - их широко использовали длительное время. А вот краска с муаровым эффектом - характерный признак, обычно такие приборы произведены до середины 60х, когда популярной стала молотковая краска. На шильде только название: "Министерство Геологии и охраны недр. з-д геологоразведка г. Ленинград". Министерство геологии и охраны недр носило конкретно такое название всего десять лет, с 53 по 63 год, так что прибор произведен в этот период времени.
Я связался с заводом "геологоразведка", он все еще существует! Печальный опыт переписки с другими отечественными компаниями не давал надежды на ответ, но мне написали:
Сожалению, но на предприятии не осталось сотрудников, которые могли бы опознать прибор. Документов тоже нет.

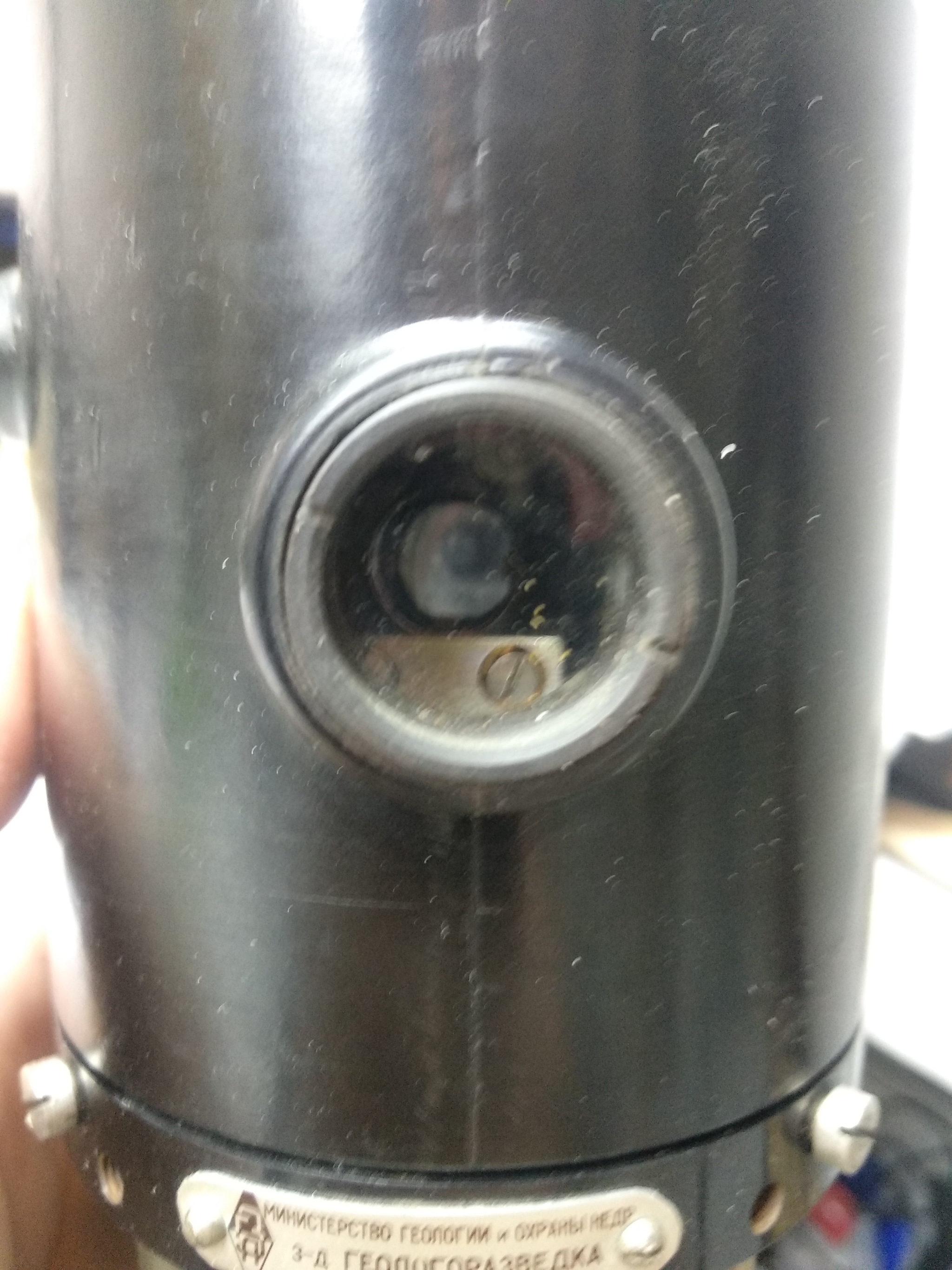

Прибор презназначен для установки на штатив, имеет регулировочные винты для регулировки плоскости установки. На передней поверхности круглое окошко, где за стеклом видно зеркальце. С задней части - клеммы подключения. На верхней части крышки ручка арретира - механизма для фиксации подвижных чувствительных элементов приборов на время транспортировки.
Под крышкой сразу все становится понятным - это гальванометр магнитоэлектрической системы - подковообразный магнит с магнитопроводом, рамка на подвесе, но вместо стрелки - оправка с зеркальцем. Ток поданный на клеммы с задней части прибора вызывает отклонение зеркальца. Есть винт установки положения покоя. Ручка арретира на крышке нажимает на пружину натяжения подвеса, в результате рамка ложится на магнитопровод и при ударе при перевозке подвес не порвется.
Использование светового луча в качестве стрелки позволяет регистрировать очень малые отклонения (вот например интересный проект http://avtanski.net/projects/magnetometer/design.html) но вот для чего такой прибор в геологии - ума не приложу. Лига геологов подскажет?
