Opera SUB 12. Гудит⁠⁠

Здравствуйте. Сегодня будет активный сабвуфер после другого ремонтёра.
По словам владельца стал гудеть.
Отдал в ремонт, там заменили две микросхемы, не прокатило. Принёс к нам.
вот такой красавчик.

Заодно принёс старые микросхемы, это оказались составные транзисторы по схеме Дарлингтона. Они, естественно, рабочие.
Вот, что на выходе:

Нормально так долбит в динамик)))
Диодный мост цел, владельца отправил за конденсаторами. Они там низкопрофильные. Нужно заказывать из Китая. Тут я поспешил...
Вот оторванные дорожки, привет от предыдущего специалиста) и ножки не откусаны:

При детальном изучении после снятия радиатора обнаружился сильно греющийся стабилизатор на 15 В, на выходе которого 0,8 В.
100 Гц пила у нас не из-за электролитов.
Переключили осциллограф в режим DC, посмотрели выход и ужаснулись. Там -70 В постоянки. Прикиньте))) Динамик это выдержал.
Что имеем: после линейного стабилизатора на питание операционников предварительного усилителя и фильтров должно идти ±15 В. Есть только -15 В. Как следствие, постоянка на выходе.
Интересно, что динамик жив остался. Вот качество)))

Ладно, снимаем стабилизаторы, смотрим, по +15 В 0,7 Ом.

Где-то прибило. Проверяем электролиты. Хорошие.

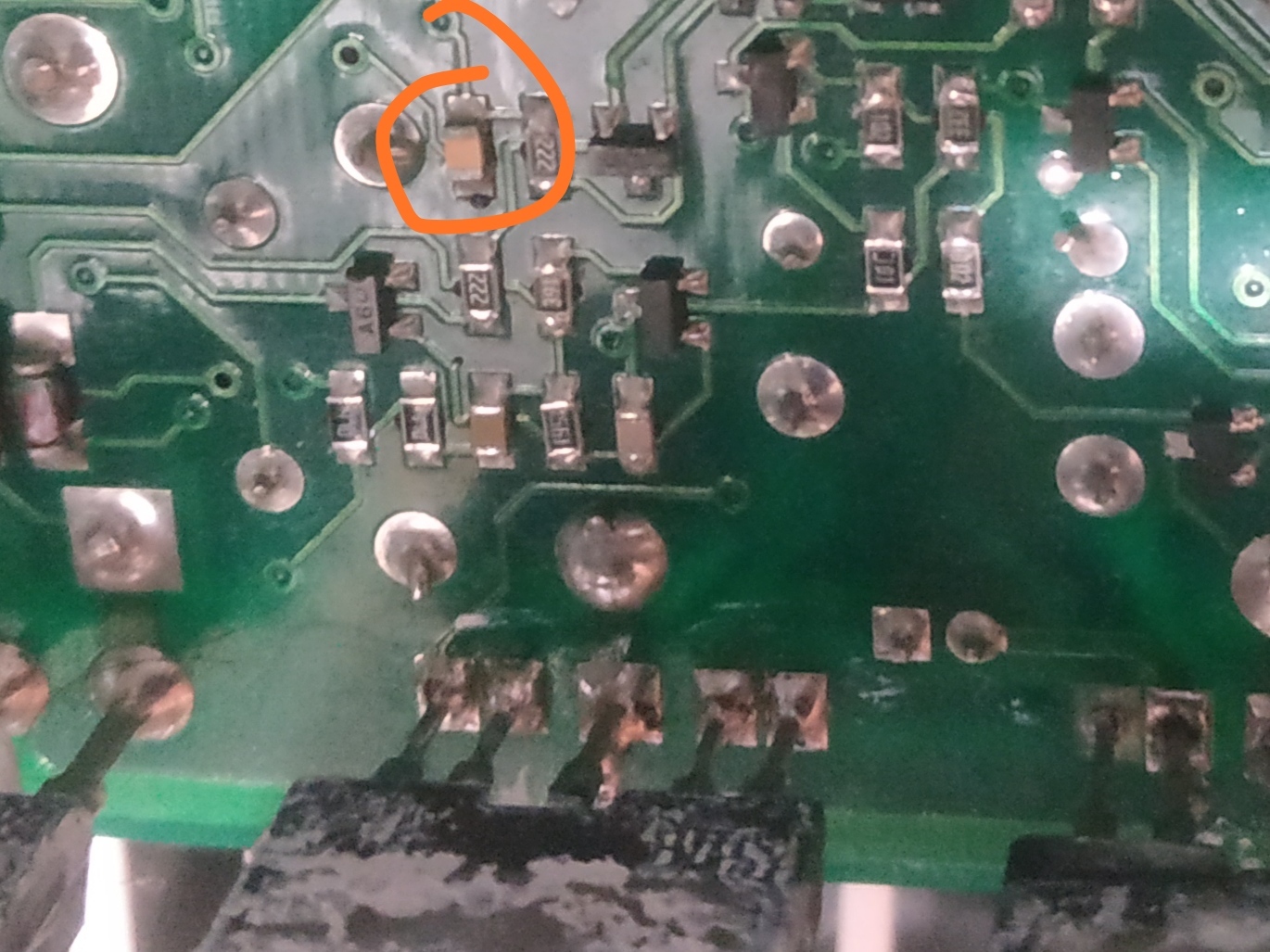

Подпаиваемся, включаем ЛБП с ограничением по току 1 А. Смотрим что греется. Ничего не греется. Увеличиваем ток до 3 А... Пошёл дым от чип конденсатора. Вот он:

Смотрим по схеме номинал, меняем. Восстанавливаем всё, куда лазили мы и не мы)))

На этом пока всё.
