О допустимых расстояниях и опасностях электроустановок (с картинками)⁠⁠

Все люди разные. Кто-то любит порядок и безусловно соблюдает правила, таким людям можно не читать этот пост, а ограничиться ранее написанным "Это нужно знать каждому". Другие свободолюбивы, не подчиняются правилам и «нагибают систему», что-ж, такие люди тоже нужны, им я порекомендую ознакомиться с подборкой чернухи "Пострадавшие в электроустановках (не работники)", а там на их усмотрение. Этот пост написан для той категории людей, которым важно докопаться до сути вещей: «я готов соблюдать это правило, но должен знать, чем оно вызвано». И так, переборов свою природную лень под давлением пытливой категории рассказываю с картинками о допустимых расстояниях до токоведущих частей и чем опасны разные электроустановки. Фотографии для иллюстраций набраны с первых страниц яндекса, если кто захочет вставить авторский знак или вообще удалить фото – обращайтесь.

Как уже было написано ранее в упомянутых выше постах, электрическое напряжение способно пробивать воздух (как молния) и чем напряжение выше, тем большее расстояние оно может пробить. Привычная розетка дома не ударит током пока не дотронешься до оголённой токоведущей части, но за пределами жилища нас окружают электроустановки, в которых имеются токоведущие части под напряжением, намного превышающим домашние 220 В. Для каждого из уровней напряжения существует минимально допустимое расстояние, на которое можно приближаться к проводу. Предупреждаю, что определять расстояние на глаз особенно до проводов, диаметра которых не знаешь, тяжело, ошибиться очень легко, без необходимости не приближайтесь даже на «безопасные» расстояния. Также следует различать ситуации приближения к токоведущей части и попадания в зону шагового напряжения: если Вы видите, что провод лежит на земле, видите, что наверху на опоре что-то искрит или дерево касается ветками проводов, то не подходите к проводу/опоре/дереву ближе восьми метров в любом случае.

Сначала небольшая информация о том, что нам говорит законодательство. Все электрические подстанции (сокращённо ПС), линии электропередачи, трансформаторные подстанции (сокращённо ТП) имеют установленную законом охранную зону, величина которой зависит от напряжения. На картинке изображены только ВЛ, но охранные зоны ПС и ТП имеют такие же размеры

Так вот в охранных зонах закон запрещает  осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или повлечь причинение вреда здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров, в том числе:… А далее следует список чего в частности нельзя делать (желающие могут ознакомиться с правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утверждёнными постановлением Правительства РФ от 24 февраля 2009 г. N 160 – в сети легко найти), там и запуск воздушных змеев, и наброс на провода, и несогласованный проезд под проводами транспорта высотой более 4,5 м (включая груз), и многое другое.

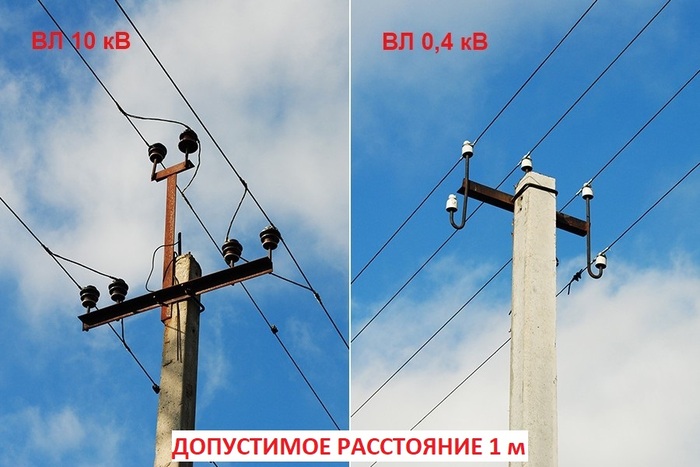

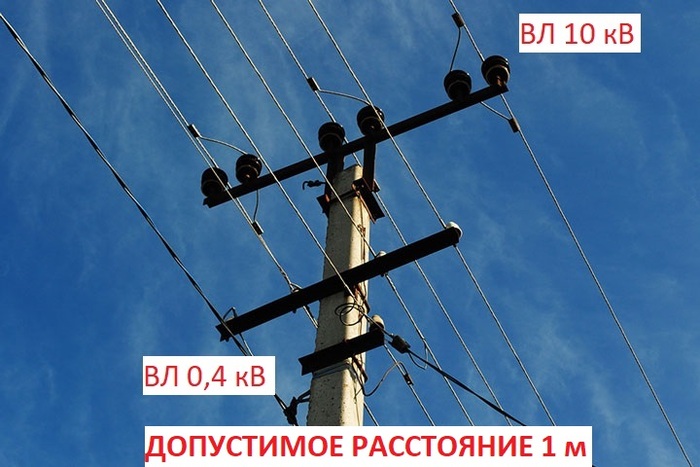

Самое сложное для непосвящённого отличить ВЛ 0,4 кВ от ВЛ 6-20 кВ, всё что выше этих напряжений вычисляется проще. Похожесть ВЛ 0,4 кВ на «шестёрку», «десятку», «пятнашку» или «двадцатку» регулярно играет злую шутку с любителями самовольно подключить на пикнике магнитофон или сараюшку на огороде к проводам так удачно расположенной ВЛ. На фото для простоты указано обозначение «ВЛ 10 кВ», но ВЛ 6 кВ, 15 кВ, 20 кВ выглядят также.

А вот законопослушному гражданину нет нужды отличать ВЛ 0,4 кВ от ВЛ 6-20 кВ, так как допустимое расстояние до проводов всех этих напряжений одинаково и составляет 1 метр. То есть если вдруг Вам понадобится протащить вышку-туру или провезти негабаритный груз под проводами, то расстояние до них должно быть не менее одного метра.

Незаконопослушные электрики, не обладающие опытом работы с напряжением выше 1000 В, не пытайтесь подключаться самостоятельно, не пытайтесь выиграть премию Дарвина. Вы уверены в своих силах, что всегда отличите высокое напряжение от низкого? Смотрите, что видите на фото?

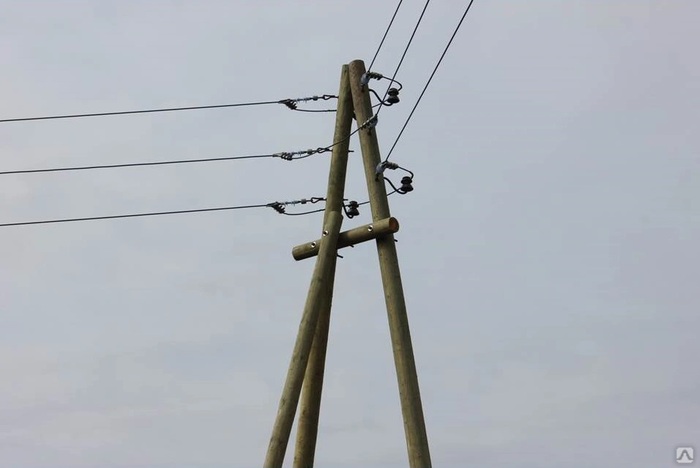

СИП 0,4 кВ? Мимо. Это довольно экзотичный, но всё же встречающийся у нас в стране кабель Мульти-Виски 10 кВ.

А вот на этом фото «десятка», но с компактными полимерными изоляторами. Тут, конечно выдают класс напряжения штыревые фарфоровые изоляторы на шлейфах, но многие бедолаги обманываются «хлипким» внешним видом «полимеров» и думают, что это 0,4 кВ.

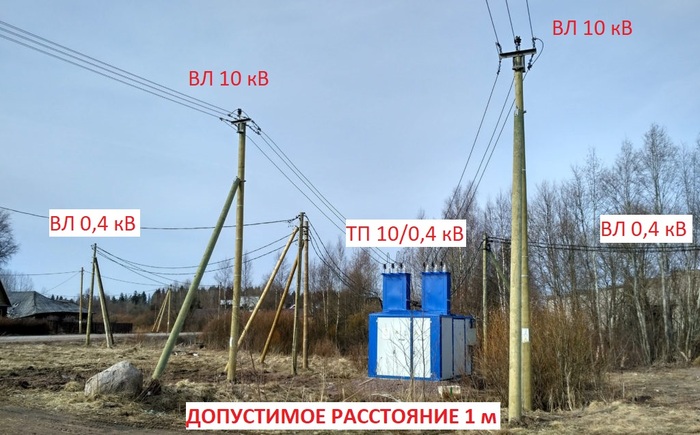

Но вернёмся к законопослушным читателям. Что же подключено ко всем этим ВЛ 6-20 кВ? ТП, которые бывают множества видов, некоторые из которых представлены на фото.

Если не пытаться в них проникать, то Вам ничего не угрожает. Однако возможна (маловероятно, но всё же возможна) такая ситуация, когда на металлических частях корпуса ТП, железных воротах может оказаться опасное для жизни напряжение. Поэтому не рекомендовал бы вообще притрагиваться к электроустановкам.

Что произойдёт, если провод упадёт на землю?
Если это будет провод ВЛ 0,4 кВ, то главная опасность состоит в том, что он с большой вероятностью будет под напряжением, не отключится защитами по разным причинам: провод упал на недостаточно проводящую поверхность (например, на асфальт), линия слишком длинная, слишком малое сечение проводов из-за чего ток короткого замыкания недостаточен для срабатывания защиты. Часто при этом погибают те, кто пытается откинуть мешающий провод с дороги, думая, что он отключён.

Если это будет провод ВЛ 6-35 кВ, то опасность в том, что на этих напряжениях защита в большинстве случаев вообще не предусмотрена и упавший провод наверняка успешно «заземлится» создав опасную зону шагового напряжения (не приближайтесь к опасному месту ближе 8 метров). Защита на этих напряжениях не предусматривается для увеличения надёжности электроснабжения. Пробило где-то изолятор, появляется предупреждающий сигнал, что на этой ВЛ замыкание на землю. Пока специально обученные люди будут искать конкретное место повреждения (а это может занять и несколько часов) котельные, больницы и все другие потребители продолжают свою деятельность, как будто ничего не произошло.

Идём дальше по увеличению напряжения: 35 кВ. Начиная с этого класса напряжения используются гирлянды изоляторов, набираемые из отдельных элементов, вот таких:

Если же видите вот такое «худосочное» изделие вместо гирлянды, то перед вами полимерная изоляция и напряжение по её длине может определить только человек с набитым глазом, ну вот как не глядя на циферки на гаечном ключе определять, что он именно на «13» - для этого нужно постоянно с этими ключами работать

Поэтому полимерную изоляцию более не упоминаю.

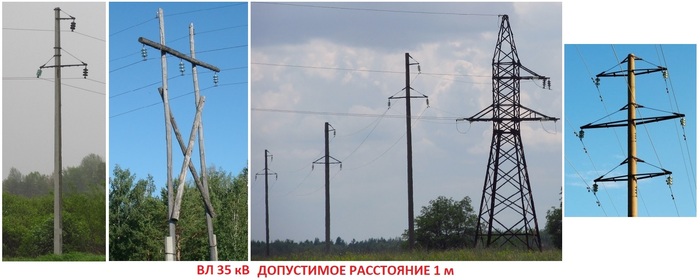

ВЛ напряжением 35 кВ выглядят вот так:

Их гирлянды обычно состоят из 3-4 изоляторов и да, допустимое расстояние до проводов ВЛ 35 кВ тоже 1 метр.

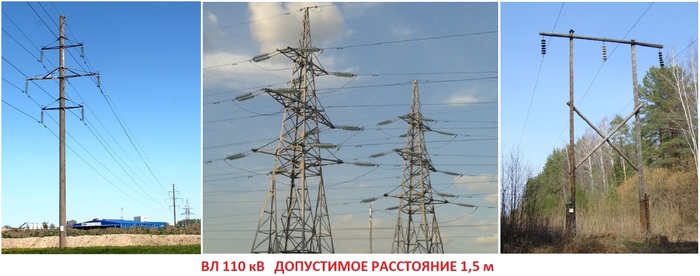

Большинство типовых ВЛ 110 кВ выглядят также, как и ВЛ 35 кВ:

Их гирлянды обычно состоят из 5-10 изоляторов, а допустимое расстояние до провода составляет 1,5 метра.

ВЛ более высоких классов напряжения выглядят примерно также, как и ВЛ 35-110 кВ, разница в количестве изоляторов в гирлянде: чем выше напряжение, тем больше изоляторов.

ВЛ 220 кВ – 12-16 изоляторов, допустимое расстояние 2,5 метра.

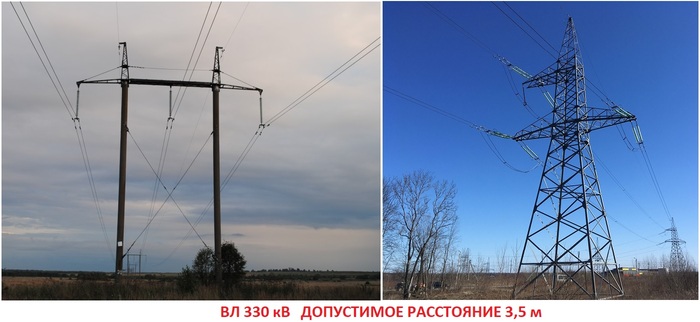

Начиная с уровня напряжения 330 кВ для снижения напряжённости поля вокруг проводов их «расщепляют», то есть вместо одного провода на каждую фазу используют несколько. Так провода ВЛ 330 кВ сдвоенные, выглядит это вот так:

ВЛ 330 кВ – 16-21 изолятор, провод расщеплён на два, допустимое расстояние 3,5 метра;
ВЛ 500 кВ – 21-28 изоляторов, провод расщеплён на три, допустимое расстояние 4,5 метра;
ВЛ 750 кВ – примерно 40 изоляторов, провод расщеплён на пять, допустимое расстояние 6 метров.

Указано типовое количество изоляторов в гирлянде, по местным условиям их количество может быть изменено по разным причинам.

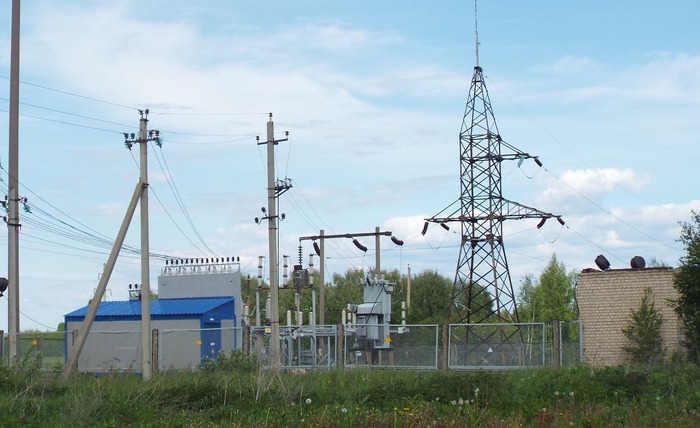

А что подключается к этим ВЛ? Подстанции побольше, чем ТП:

Это подстанция с открытым распределительным устройством. Чем она может быть опасна? Помимо тех же предосторожностей, что и в ТП (не проникать на территорию, не трогать забор) желательно вообще относиться к ней, как к бомбе и не подходить близко. Существует достаточно много видов оборудования, которое при неисправностях умеет взрываться, раскидывая осколки фарфора, металла, выплёскивая масло (иногда горящее), причём сила взрыва может быть достаточной, чтобы ранить случайного прохожего за территорией подстанции.

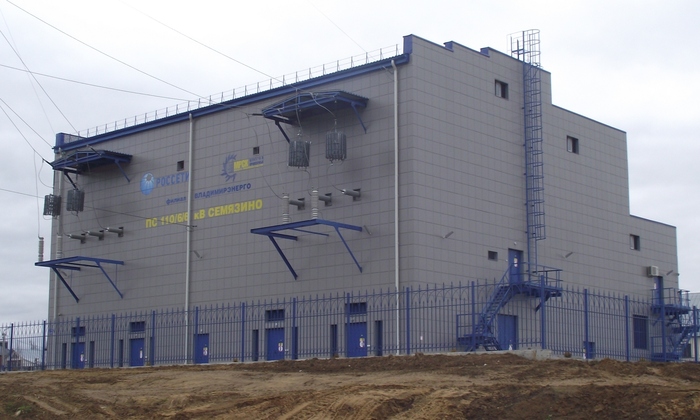

А вот примерно так выглядят подстанции закрытого типа, которые уже безопасны для случайных прохожих, которые не пытаются проникать внутрь.

Что произойдёт при падении на землю провода ВЛ 110 кВ и более высокого класса напряжения?
Эта ВЛ отключится действием релейной защиты менее чем за секунду, но и этого времени хватает, чтобы поразить шаговым напряжением людей, оказавшихся в опасной зоне, поэтому нежелательно гулять под ВЛ.

И старайтесь держаться подальше от всего, где нарисована молния в треугольнике или череп с молнией, берегите себя.
