Нужна помощь !

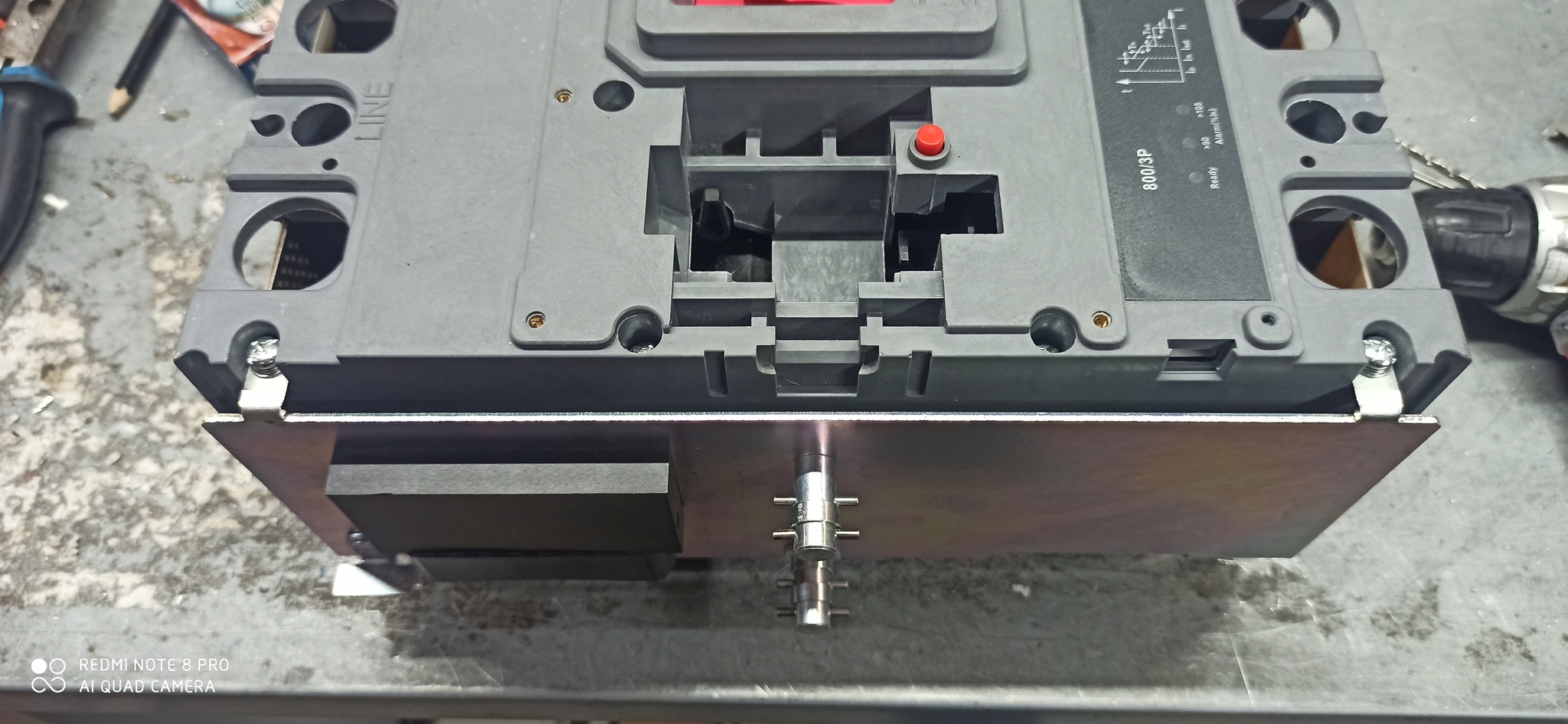

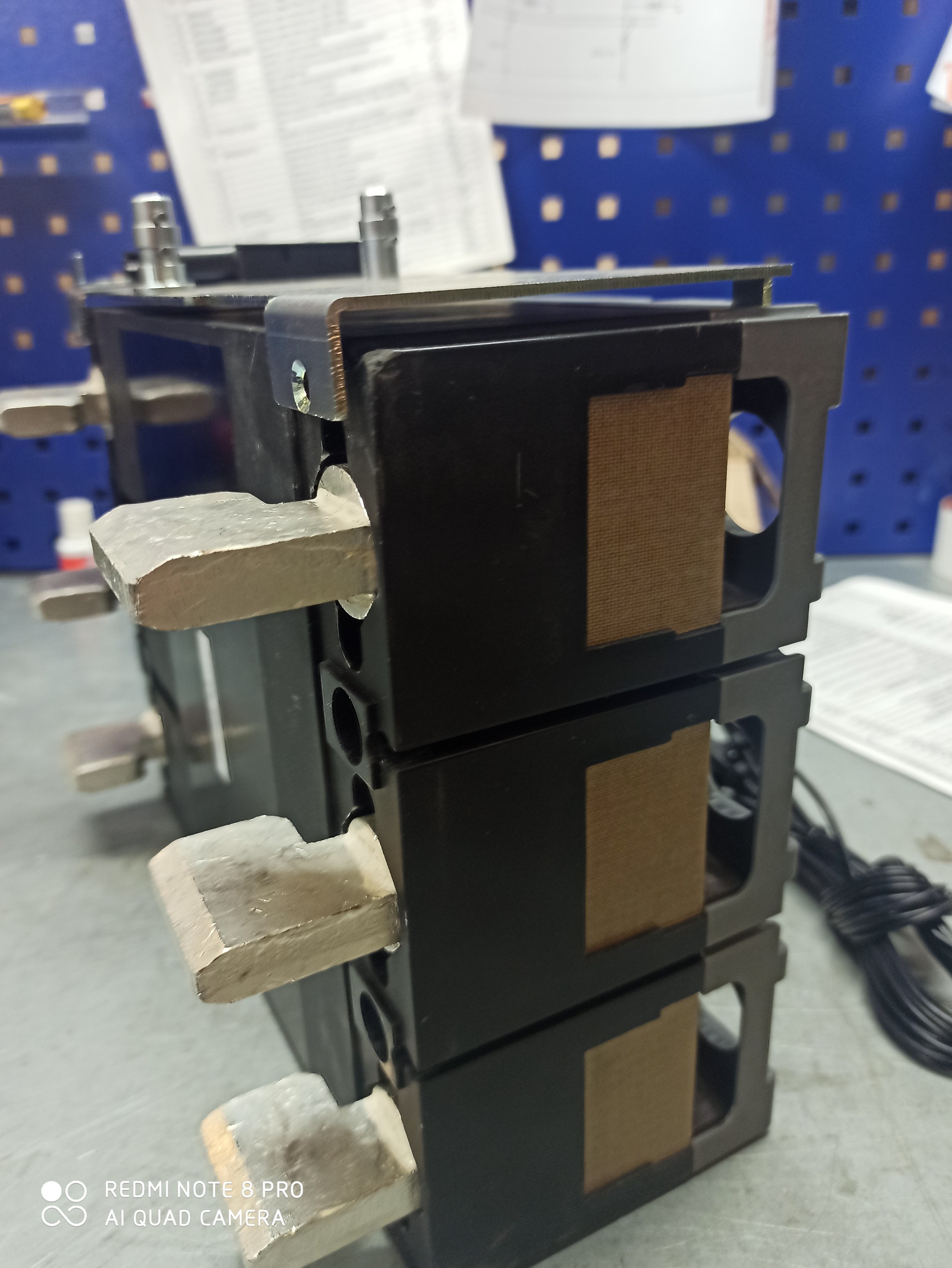

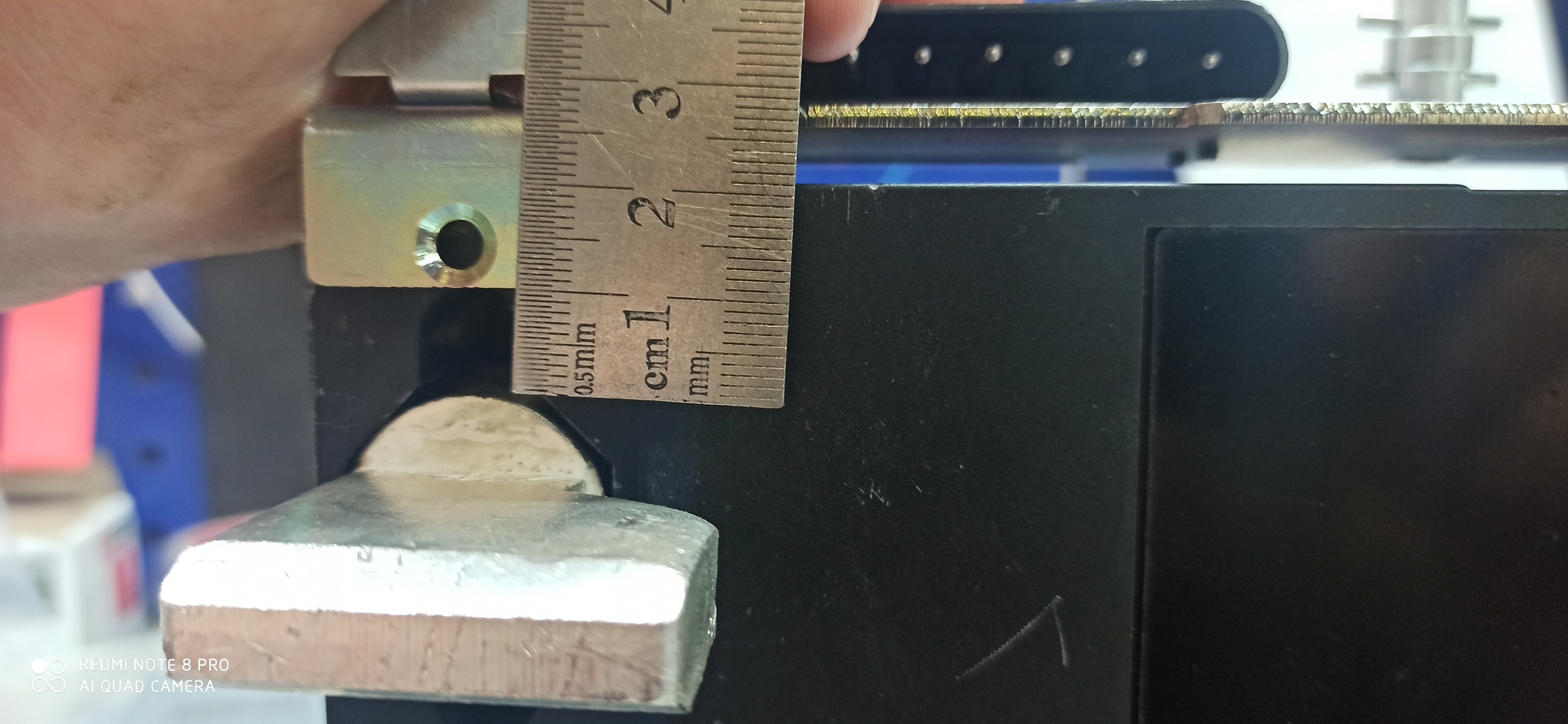

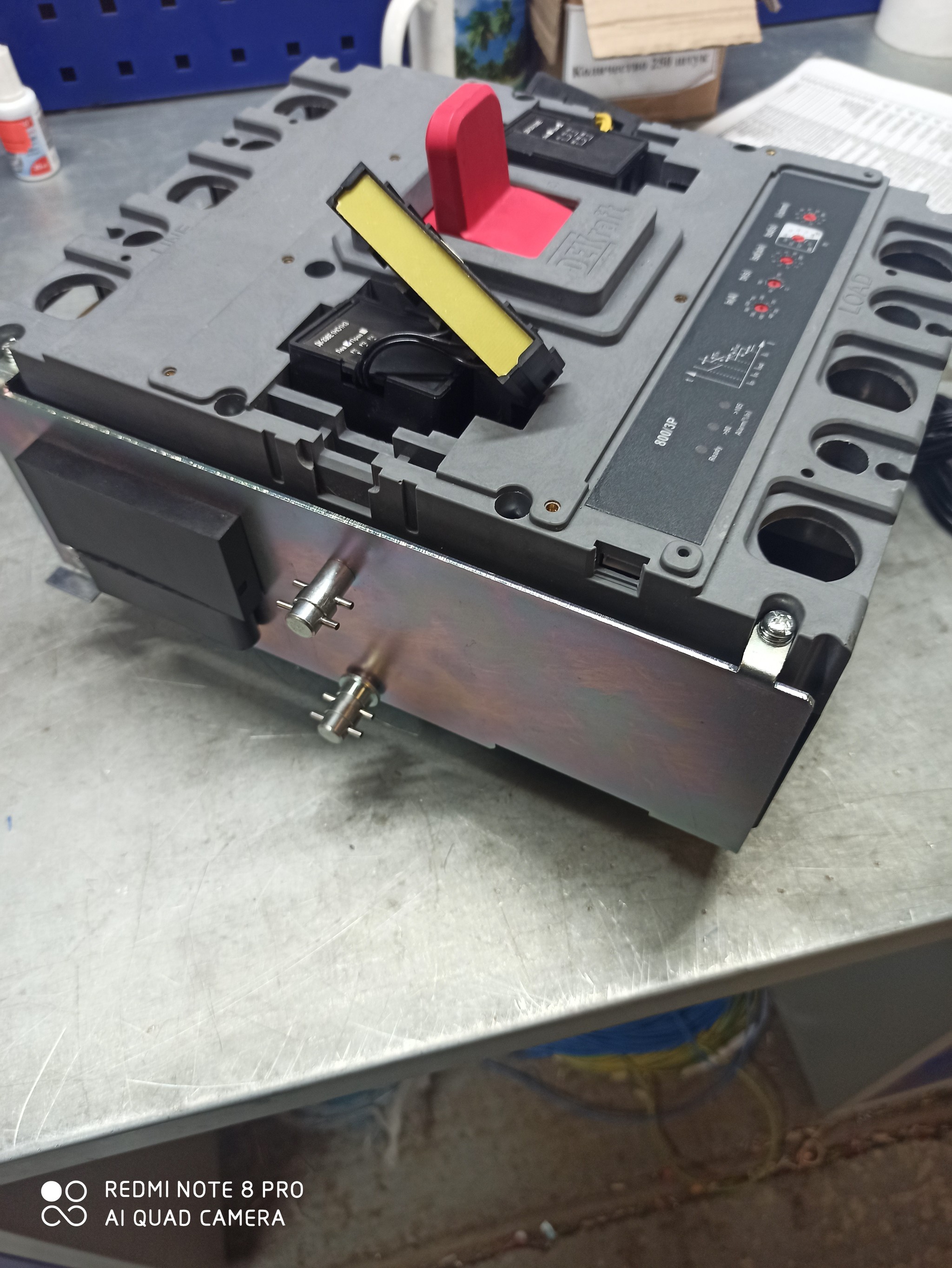

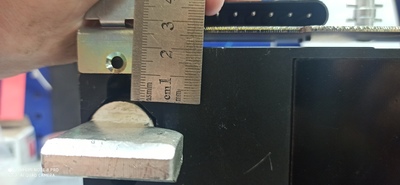

Подскажите пожалуйста , какое расстояние допускается , по ПУЭ , между токопроводящего отвода автомата (к примеру фаза А) и заземленного (металлического , не окрашенного ) элемента корзины втычного автомата .
заранее спасибо !!!
Там же должен быть крепёжный винт?Собрали точно правильно,на 180 градусов не перевернули?Скидывайте,конечно.
А хрен его знает,он же в корзине,производитель решает.
4.1.15. Открытые токоведущие части, как правило, должны иметь, изоляционное покрытие. Между неподвижно укрепленными токоведущими частями разной полярности, а также между ними и открытыми проводящими частями должны быть обеспечены расстояния не менее 20 мм по поверхности изоляции и не менее 12 мм по воздуху. От неизолированных токоведущих частей до ограждений должны быть обеспечены расстояния не менее 100 мм при сетчатых и 40 мм при сплошных съемных ограждениях.
А хрен его знает,он же в корзине,производитель решает.
4.1.15. Открытые токоведущие части, как правило, должны иметь, изоляционное покрытие. Между неподвижно укрепленными токоведущими частями разной полярности, а также между ними и открытыми проводящими частями должны быть обеспечены расстояния не менее 20 мм по поверхности изоляции и не менее 12 мм по воздуху. От неизолированных токоведущих частей до ограждений должны быть обеспечены расстояния не менее 100 мм при сетчатых и 40 мм при сплошных съемных ограждениях.
Там же должен быть крепёжный винт?Собрали точно правильно,на 180 градусов не перевернули?Скидывайте,конечно.
Там же должен быть крепёжный винт?Собрали точно правильно,на 180 градусов не перевернули?Скидывайте,конечно.
Там же должен быть крепёжный винт?Собрали точно правильно,на 180 градусов не перевернули?Скидывайте,конечно.
А хрен его знает,он же в корзине,производитель решает.
4.1.15. Открытые токоведущие части, как правило, должны иметь, изоляционное покрытие. Между неподвижно укрепленными токоведущими частями разной полярности, а также между ними и открытыми проводящими частями должны быть обеспечены расстояния не менее 20 мм по поверхности изоляции и не менее 12 мм по воздуху. От неизолированных токоведущих частей до ограждений должны быть обеспечены расстояния не менее 100 мм при сетчатых и 40 мм при сплошных съемных ограждениях.
Ответили правильно, если 380 то 12мм воздушного зазора, но! учитывайте головки/длину соединительных болтов(+шайбы/гайки/, толщину шины (у вас же нахлест)
Плюс погрешности измерения - линейка то должна быть аттестованной. В общем, старайтесь держать 20 мм и будет вам щастье.
Что такого?
Например, NSX100(40)-630 может иметь три типа установки:
- Стационарное

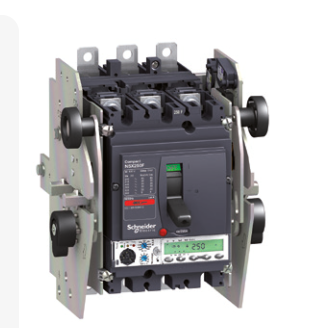

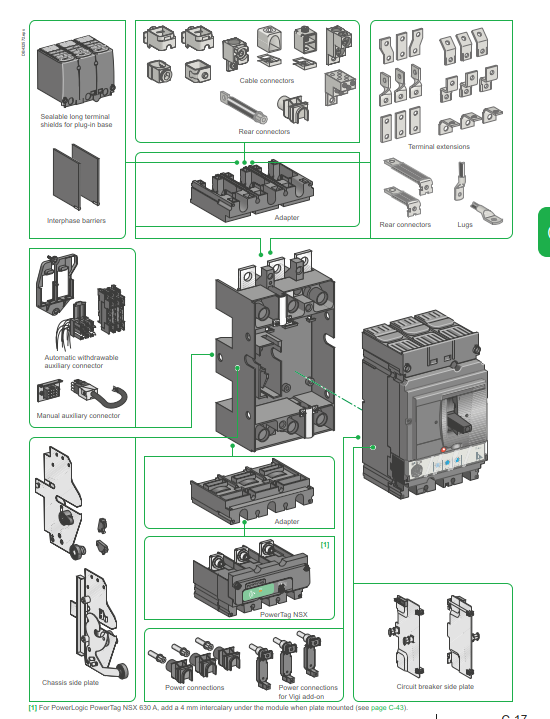

- Втычное (см. картинку из каталога)
- Выкатное (см. фотку).
Выкатная установка имеет три положения - вкачен (работа), тестовое (токоведущие части отключены, коммутационные сигналы нет), выкачен (отключен полностью)
Что такого?
Например, NSX100(40)-630 может иметь три типа установки:
- Стационарное
- Втычное (см. картинку из каталога)
- Выкатное (см. фотку).
Выкатная установка имеет три положения - вкачен (работа), тестовое (токоведущие части отключены, коммутационные сигналы нет), выкачен (отключен полностью)
