Многообразие лазеров, часть 1.

Аббревиатура LASER расшифровывается как Light Amplification by Stimulated Emission of Radiation – усиление света за счет вынужденного излучения. В этой статье мы поговорим о том, как лазеры устроены, и о том, что влияет на одну из основных характеристик лазера – его длину волны, а во второй части рассмотрим всевозможные типы лазеров и узнаем, каковы их длины волн и где они применяются.


История лазеров началась с предсказания Эйнштейном в 1916 году эффекта вынужденного излучения. О том, что это такое мы поговорим чуть позже. К 1928 году этот эффект был подтвержден на практике, а к 1940 родилась идея использовать его для усиления света. В 1954 году Басов, Прохоров и Таунс создали первый мазер, работающий на том же принципе, что и лазер, но излучающий волны микроволнового диапазона (отсюда и буква М в его названии). Первый же лазер как таковой (излучающий вблизи оптического диапазона, конкретно в этом случае – на длине волны 0.694 мкм) был создан в 1960 году Мейманом. Это был твердотельный лазер на рубине с оптической накачкой с помощью газоразрядной лампы.


На сегодняшний день лазеры работают в суммарном диапазоне длин волн от долей ангстрема (лазеры на свободных электронах) до десятков микрометров (например, CO2 лазер излучает на длине волны 10.6 мкм), что многократно превышает видимый спектр, составляющий всего от 0.38 до 0.74 мкм. Однако, существующие лазеры не полностью заполняют весь этот промежуток.

Устройство лазера


Чем же лазер отличается от обычного источника света, например, газоразрядной лампы? Принципиальных различия два: во-первых, лазер, в отличии от лампы, излучает очень узкие линии (рекорд, если не ошибаюсь, составляет ширину линии в сотые доли Герца на фоне 10^15 Герц несущей), а во-вторых, он излучает волны высокой когерентности.


Необходимо остановиться на этих двух понятиях – спектре и когерентности.


Электромагнитный спектр – это распределение энергии электромагнитного излучения по частотам или по длинам волн.


На следующих изображениях показаны спектры излучения солнца, ртутной лампы и гелий-неонового лазера. Видно, насколько сильно они различаются – практически сплошной спектр у Солнца (лишь несколько изрезанный), множество линий у ртутной лампы и одна-единственная узкая линия у лазера.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Спектр излучения Солнца.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Спектр излучения ртутной лампы.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

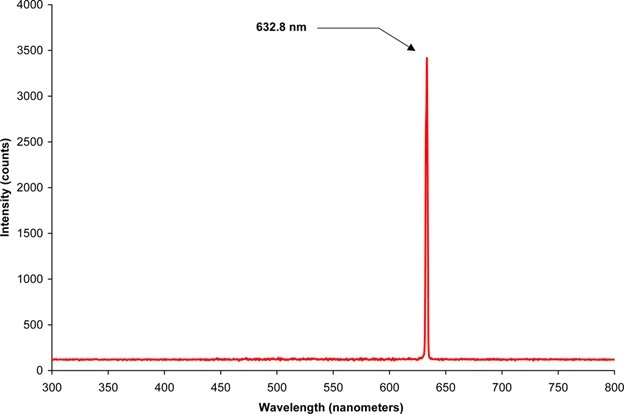

Спектр излучения гелий-неонового лазера.

Когерентность излучаемого света означает, что электромагнитные колебания в разных точках лазерного пучка (как по пространству, так и по времени) происходят взаимосвязано, с постоянной разницей фаз. Наличие когерентности приводит к наблюдению такого явления как интерференция, когда складываются амплитуды волны, а не их интенсивности (пропорциональные квадрату амплитуды), как это происходит с некогерентным светом. При интерференции волны могут как усиливать, так и гасить друг друга – это, в частности, проявляется в виде интерференционных полос, появляющихся в плоскости интерференции. Энергия при этом, разумеется, никуда не пропадает (при гашении) и не появляется из ниоткуда (при усилении) – она перераспределяется между областями максимумов и минимумов когерентности.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Интерференционная картина.

Типов лазеров великое множество: газовые, твердотельные, волоконные, жидкостные, на парах металлов, на свободных электронах, полупроводниковые, на центрах окраски, газодинамические, эксимерные, химические и даже лазеры с накачкой ядерным взрывом.


Но все они построены по одному и тому же принципу генератора — усилителя с положительной обратной связью. В качестве усилителя работает так называемая активная среда лазера — рабочее тело, в котором создана инверсия населенности, а в качестве положительной обратной связи используется система зеркал (в основной массе), образующая резонатор. Энергию в активную среду передает система накачки.


По сути, свет, зародившийся в активной среде выходит из нее, частично отражается зеркалами резонатора обратно, вновь проходит через активную среду, где усиливается, снова выходит из нее и отражается обратно, и так до бесконечности. В конце концов, лазер (непрерывный) выходит на установившийся режим, при котором усиление равно потерям – сколько энергии за один обход светом выходит резонатора из лазера, столько же энергии добавляется в свет за один проход через активную среду.

Усиление света.


Основной процесс, приводящий к усилению света в лазерах, называется вынужденным излучением. Его суть в следующем.


Существует среда, в которой какая-то доля атомов находится в возбужденном состоянии (на т.н. верхнем лазерном уровне), при этом в атоме (или молекуле) существует еще один, более низкий уровень энергии (нижний лазерный уровень), на который электрон способен перейти с излучением кванта света (т.н. разрешенный переход). Если в такую среду снаружи прилетает квант света, имеющий ту же энергию, что и разница энергий между этими уровнями, то существует вероятность, что один из возбужденных электронов «свалится» с верхнего лазерного уровня на нижний за счет «взаимодействия» с налетающим фотоном, при этом он излучит еще один квант света, имеющий ту же энергию, что и налетающий фотон (и равную разнице энергий между уровнями), и будет с ним когерентен (т.е. разница фаз их колебаний остается постоянной). Слово «взаимодействие» я взял в кавычки, так как в этом процессе налетающий фотон никак не изменяется. В этом месте можно привести цитату из учебника Нагибиной Ирины, которую из года в год закрашивали в старых учебниках: «и фотоны, как груши, падающие с дерева, увлекают друг друга в полёт».


Существует и другой процесс, с которого стартует излучение лазера – спонтанное изучение, при котором электроны сваливаются с верхнего лазерного уровня на нижний самопроизвольно, излучая фотон со случайной фазой.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Процессы поглощения, спонтанного и вынужденного излучения.

Активная среда.


Усиление света происходит в активной среде – веществе, в котором создана инверсия населенностей. Населенность означает доли атомов, находящихся на тех или иных уровнях энергии. В тепловом равновесии населенность распределяется по закону Больцмана, т.е. чем выше энергия уровня, тем экспоненциально меньше атомов находится на нем. При инверсии населенностей с помощью внешнего источника энергии создается обратная ситуация – на верхнем уровне атомов больше, чем на нижнем.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Распределение атомов при тепловом равновесии и инверсии населенностей.

Именно активная среда в основном определяет, какую длину волны будет иметь лазер. У каждой активной среды имеется спектр люминесценции, т.е. излучения света, энергия для которого получена с помощью внешнего источника (накачки) – электричества, другого света, химического возбуждения или, например, резкого расширения газа в газодинамических лазерах.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

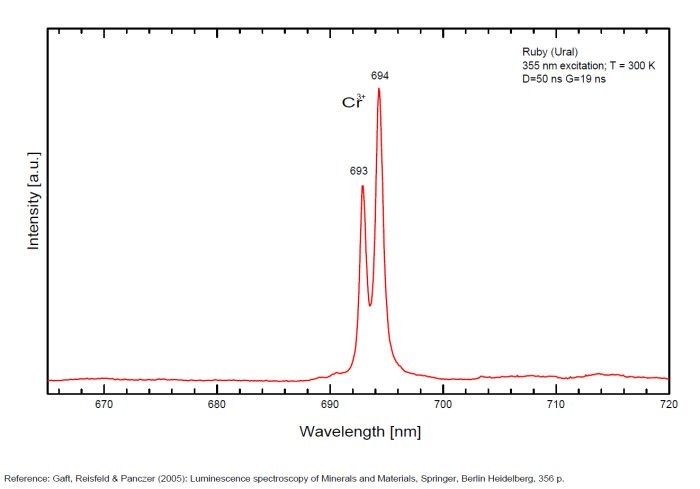

Спектр люминесценции рубина.

Резонатор


Резонатор в лазере выполняет сразу две функции – создание положительной обратной связи и частотной селекции.


Простейший резонатор образован парой зеркал. Обычно одно из них полностью отражающее, а второе – частично отражающее и частично пропускающее (прошедшее излучение и есть выходное). Свет, отражаясь от зеркал резонатора попадает обратно в активную среду, где далее усиливается. Так реализуется положительная обратная связь.


Резонатор назван так, поскольку в нем происходит резонанс – сложение волн одной частоты, при котором они усиливают друг друга. Резонатор обладает своим собственным спектром длин волн, которые в резонаторе складываются конструктивно. Волны, не попадающие в спектр резонатора, гасят сами себя. При этом этот спектр является бесконечным числом равноотстоящих линий. Так как одно из зеркал резонатора частично прозрачно, то эти линии не бесконечно узкие, а имеют некоторую ширину.


Спектр лазерного резонатора накладывается на спектр люминесценции активной среды, и происходит частотная селекция – выбор узкой полосы излучения (с шириной, обычно равной ширине линии резонатора) из всего (довольно широкого) спектра люминесценции активной среды. При этом в генерацию вылезает та из линий резонатора, которая соответствует наибольшей величине люминесценции. Иногда линий, имеющих одинаковое усиление несколько, и тогда между ними начинается конкуренция, и энергия постепенно перераспределяется между ними.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

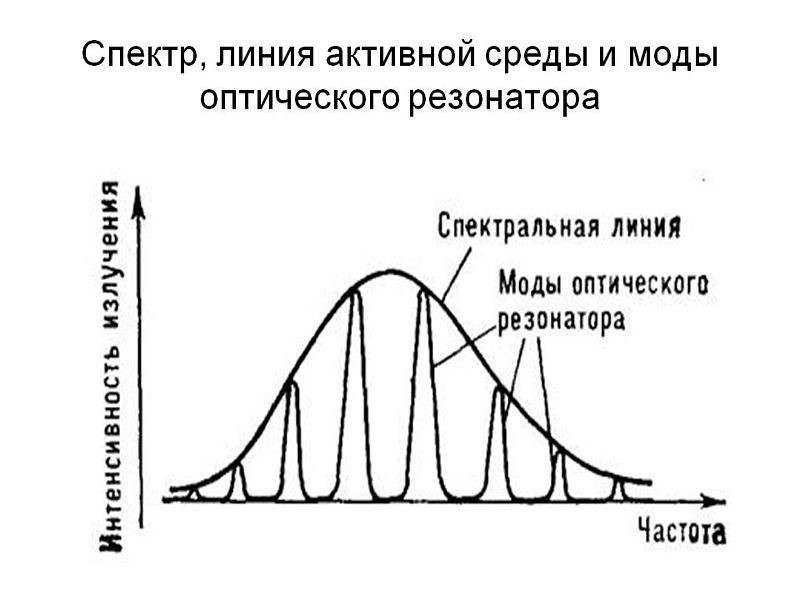

Наложение спектра резонатора на спектр люминесценции.

Управление длиной волны


Как мы выяснили, длина волны излучения определяется, во-первых, активной средой лазера, а во-вторых – его резонатором. Однако, существуют методы управления длиной волны.


Самым простым видом управления длиной волны является установка внутри резонатора дополнительных фильтров, которые изменяют его частотный спектр – например, с помощью поглощения света с ненужными длинами волн. При этом для отфильтрованных длин волн возрастают потери, и доминирующими линиями генерации становятся другие.


Основные типы таких фильтров – это, разумеется, поглощающие вещества (например, ячейка с газом). Следующим типом фильтра является дифракционная решетка – пластинка, на которой с некоторой периодичностью нанесены отражающие штрихи. В зависимости от угла падения света на пластинку она отражает обратно ту или иную длину волны, все прочие же уходят в сторону и не возвращаются в активную среду. Аналогичным образом используется и призма. Наконец, в некоторых резонаторах устанавливают специальный прибор – интерферометр. За счет эффекта интерференции он отфильтровывает определённый набор длин волн, внося в резонатор дополнительные потери, распределенные по основному спектру резонатора. Простейшим из таких приборов является плоскопараллельная пластинка, расположенная под углом к направлению распространения света.

Многообразие лазеров, часть 1. Лазер, Технологии, Свет, Длиннопост, Наука, Познавательно, Ликбез

Лазер с дифракционной решеткой.

Другим способом управления длиной волны является метод преобразования частоты излучения (или деления длины волны, что одно и то же). При этом в лазере устанавливается дополнительный элемент, осуществляющий это преобразование – специальный нелинейный кристалл (такой, в котором взаимодействие вещества со светом нелинейно зависит от поля, например, кристалл KDP).


Самая частая используемая разновидность такого явления это т.н. генерация второй (или более высоких) гармоники, при которой частота излучения удваивается (длина волны уменьшается в два раза). Электромагнитное поле, возникающее в кристалле и переизлучающееся в свет при этом пропорционально квадрату поля падающего света, что приводит к появлению компоненты с удвоенной частотой (квадрат синуса, описывающего волну, представляется как сумма постоянной величины и величины, колеблющейся на удвоенной частоте). Такие кристаллы установлены, например, в китайских зеленых лазерных указках. Вообще говоря, это поистине hi-tech устройство: такая указка является полноценным твердотельным лазером с продольной диодной накачкой и генерацией второй гармоники. В излучении таких указок можно найти как компоненту, собственно, зеленого цвета (0.53 мкм), так и остаточное излучение основной гармоники (1.06 мкм), и излучение диодного лазера накачки (0.808 мкм).


В нелинейных кристаллах так же возможна генерация суммарной (или разностной) частоты. Происходит это, опять же, благодаря нелинейным явлениям. При этом из двух взаимодействующих в кристалле фотонов возникает один, с частотой, являющейся суммой частот исходных фотонов. Такой подход позволяет заполнить лазерным излучением ультрафиолетовый диапазон, в котором обычных лазерных источников практически не существует.


Плавная перестройка частоты в некотором пределе возможна благодаря параметрическому усилению света в нелинейных кристаллах (явление основано на генерации суммарной и разностных частот). При этом сам нелинейный кристалл накачивается интенсивным светом какой-либо длины волны (генерируемой лазером), а этот свет внутри него преобразуется в две (или более) волн другой длины, свет которых гуляет по дополнительному резонатору. Таким образом получаются как бы два лазера внутри одного. При этом перестройка по длине волны осуществляется путем поворота или нагрева кристалла, что меняет условия нелинейного взаимодействия для разных длин волн за счет зависимости коэффициента преломления кристалла от угла и температуры.

Источник - моя статья на Суровом Технаре http://brutalengineer.ru/2016/07/03/mnogoobrazie-lazerov/
