Гостья из будущего – ремонтируем видеокарту Nvidia RTX 6000⁠⁠

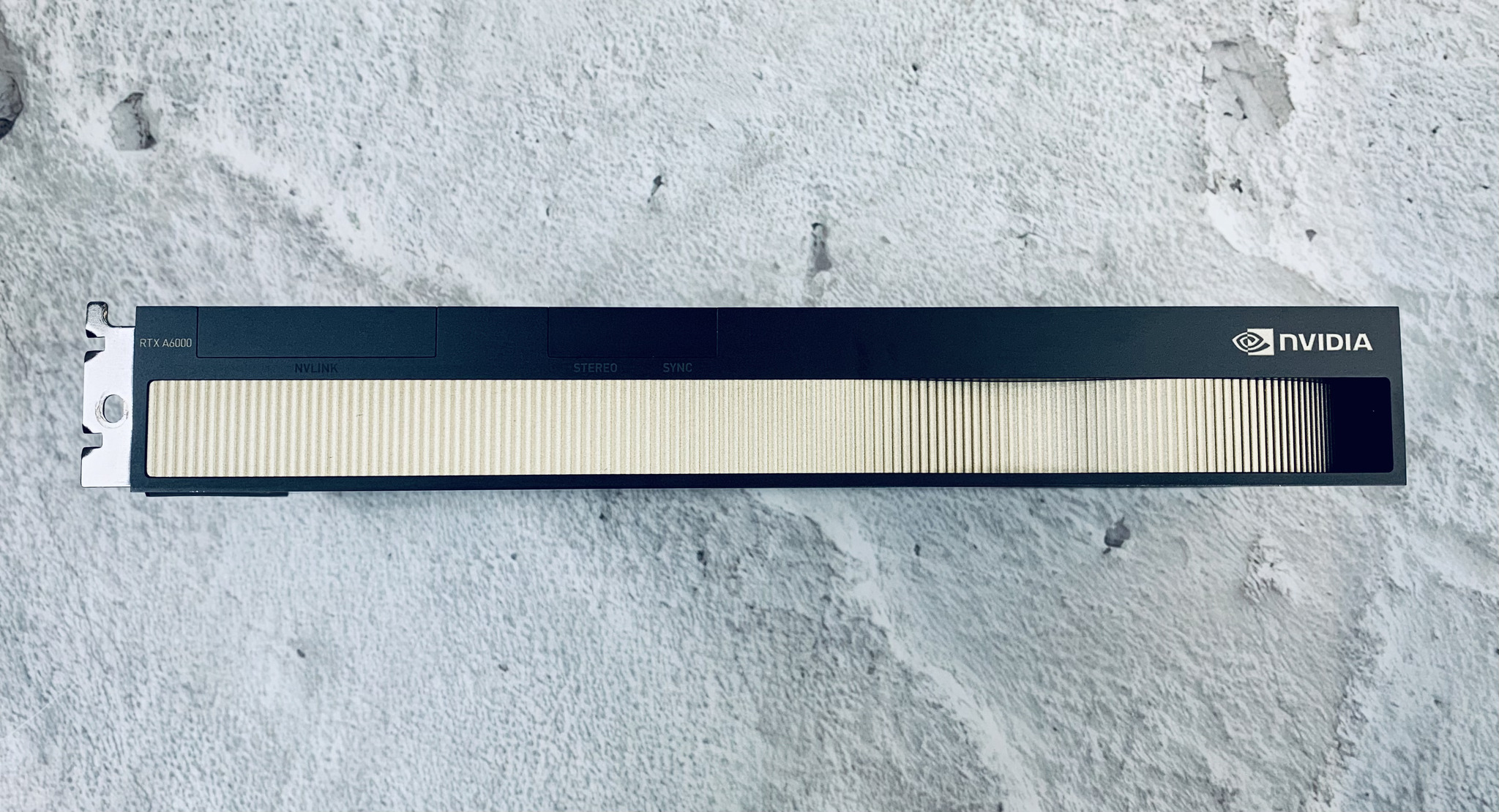

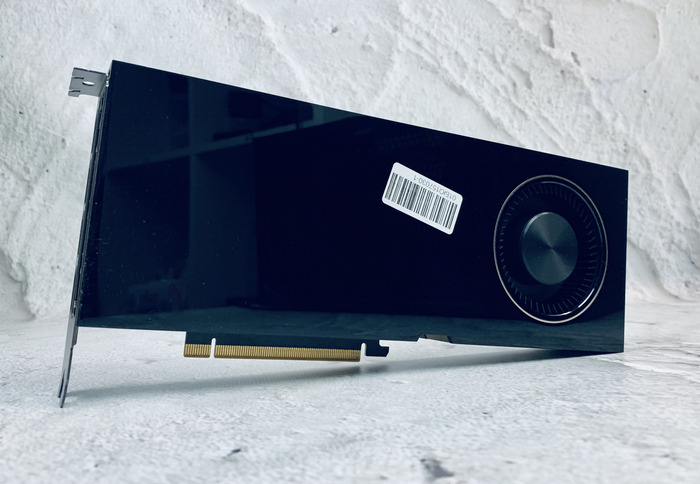

Сегодняшняя героиня – Nvidia Quadro A6000. С официальной гарантией у клиента не сложилось, и эта красавица оказалась у нас.

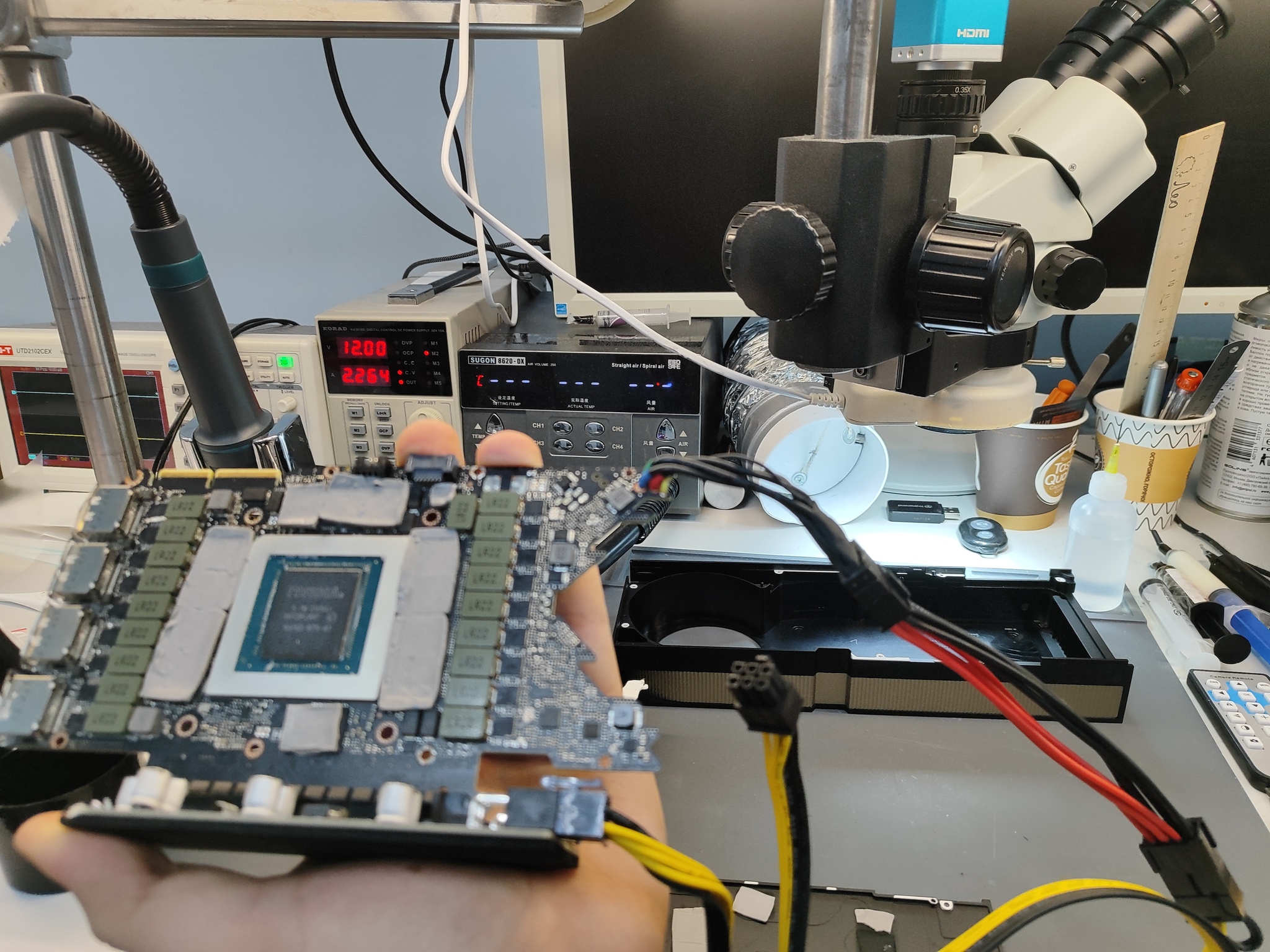

Впечатляющие 48 гигабайт видеопамяти, по 12 двухгиговых чипов от Samsung с каждой стороны доски. Настоящий жир! Надеемся, что аппетиты игровых видеокарт не скоро дойдут до таких размеров.

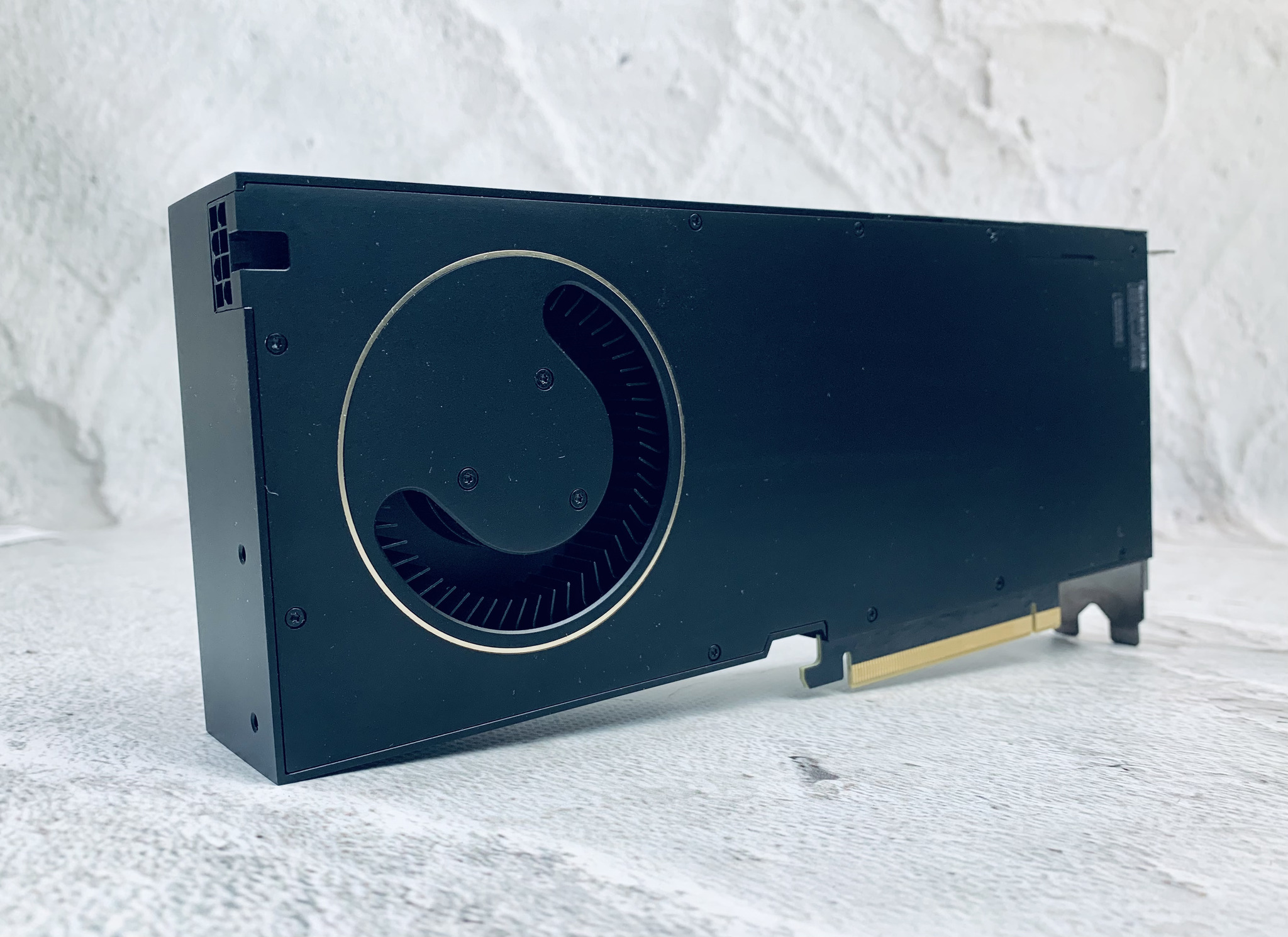

Платформа видеокарты – GA102, то есть в основе лежит референсная RTX 3090, но с памятью GDDR6, а не GDDR6X. Ну и с «замечательной» системой охлаждения в виде тепловой камеры и турбины, с которой карта очень сильно греется. Поэтому ставить такую видеокарту не в серверный шкаф, а себе в компьютер – так себе идея.

Заявленный клиентом дефект – короткое замыкание.

В комплекте с карточкой идёт хитрый переходник с 2х8 pin на 1х8 pin. И он действительно хитрый, потому что запитывается видеокарта 8 pin по типу процессора. То есть это совсем другая распиновка. У клиента такого переходника не было, и он подключил видеокарту через обычный 8 pin.

В результате такого подключения 12 вольт прилетает на землю, и видеокарта уходит в защиту, что и было истолковано как КЗ.

Раз переходника нет, то покупаем новый и делаем пробный запуск.

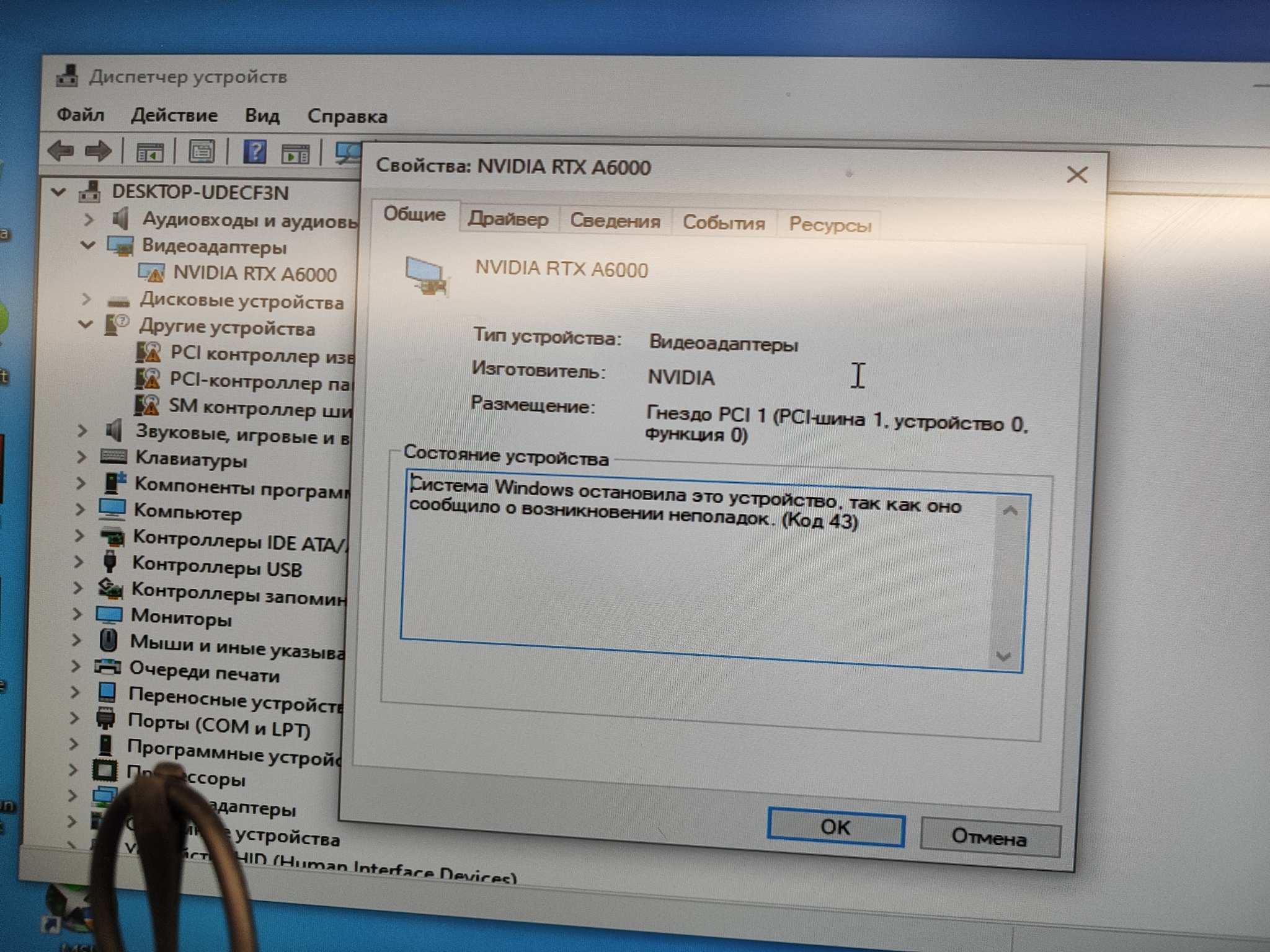

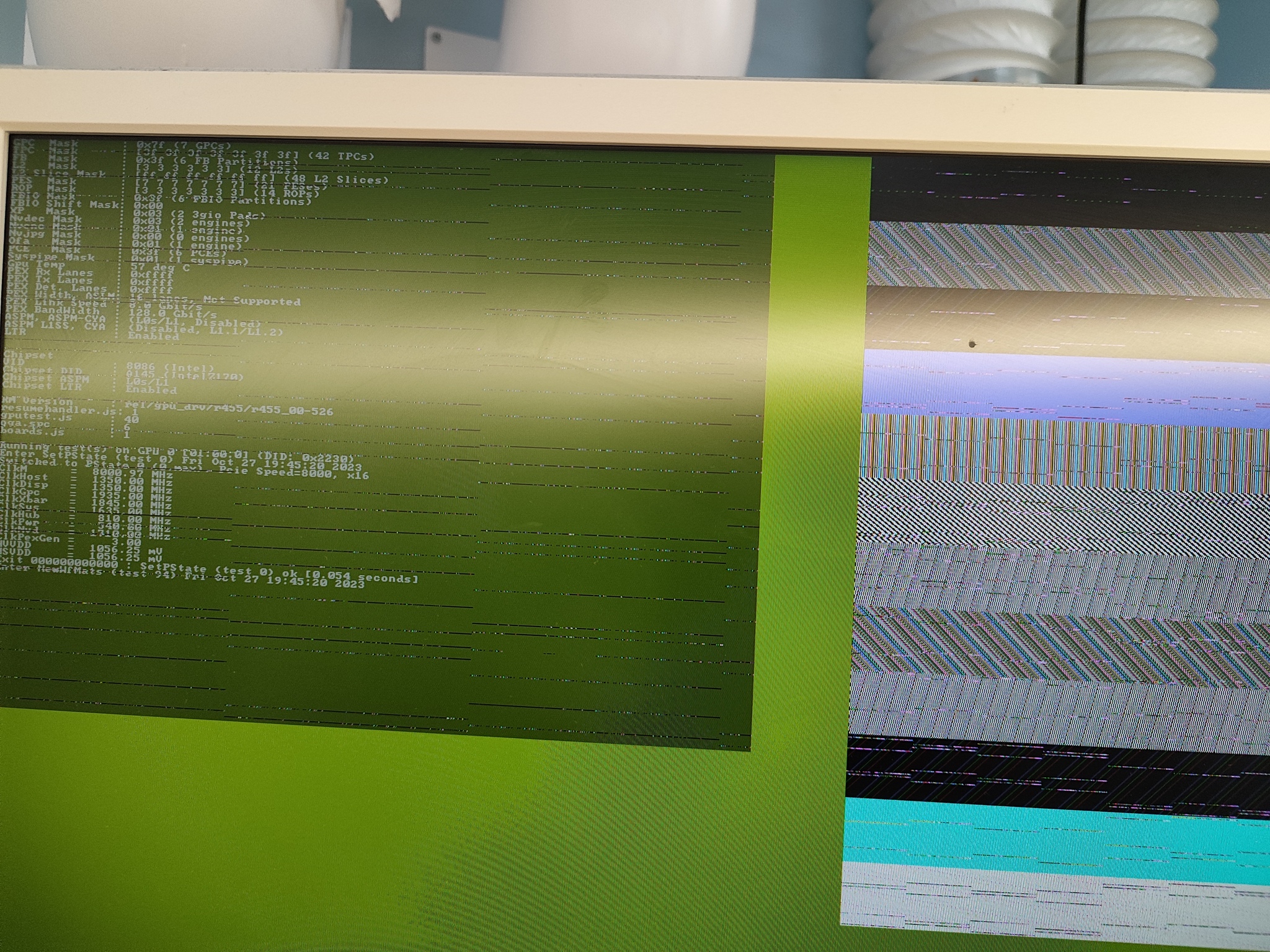

При штатном подключении карта подняла питание, инициализировалась, но, увы, при попытке установить драйвер выпадала в код 43. Дальнейшие тесты показали ошибки по одному из каналов памяти.

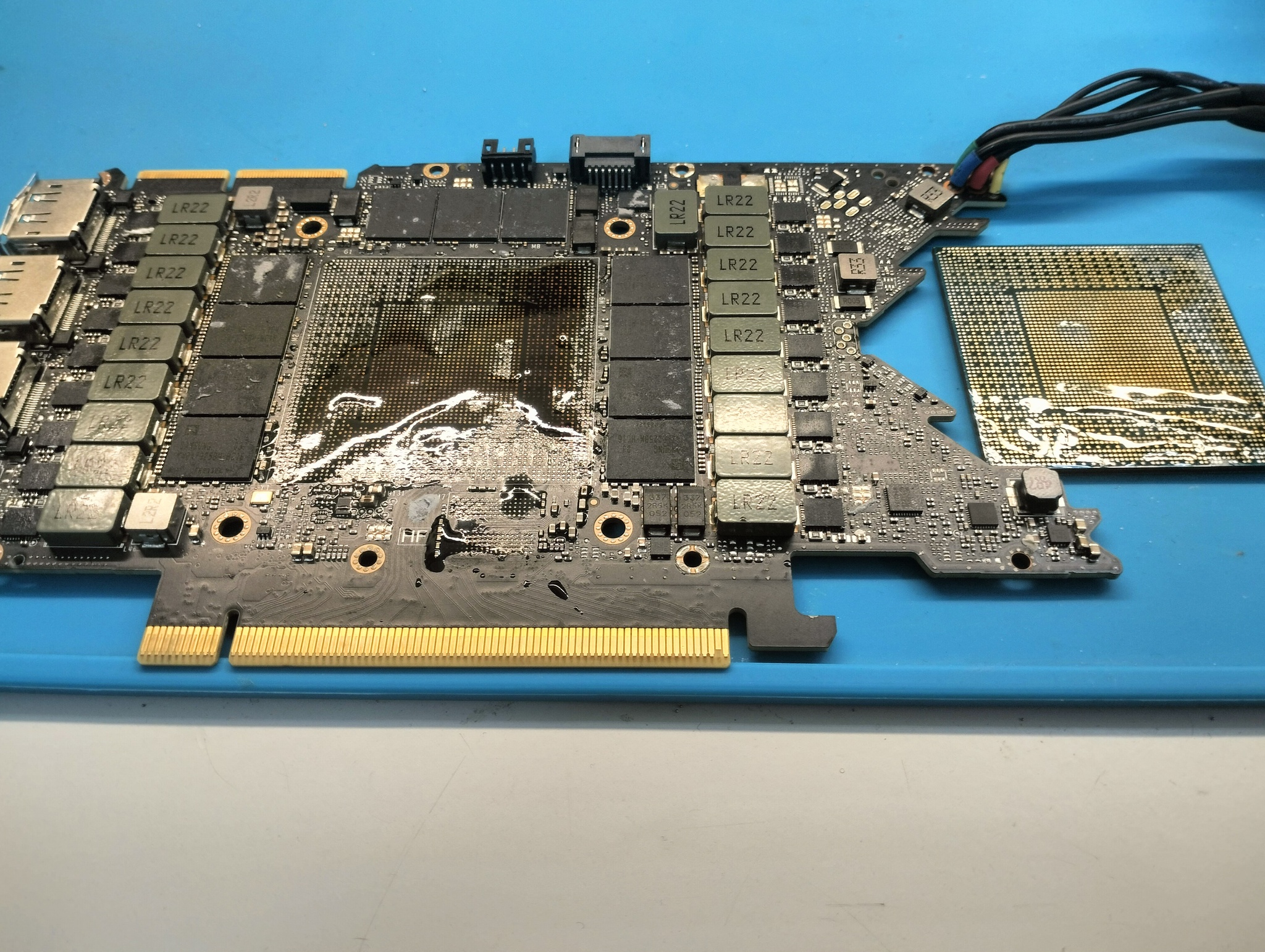

Непосредственно ремонт карты заключался в реболле GPU – был отвал в левом нижнем углу из-за некачественной заводской пайки.

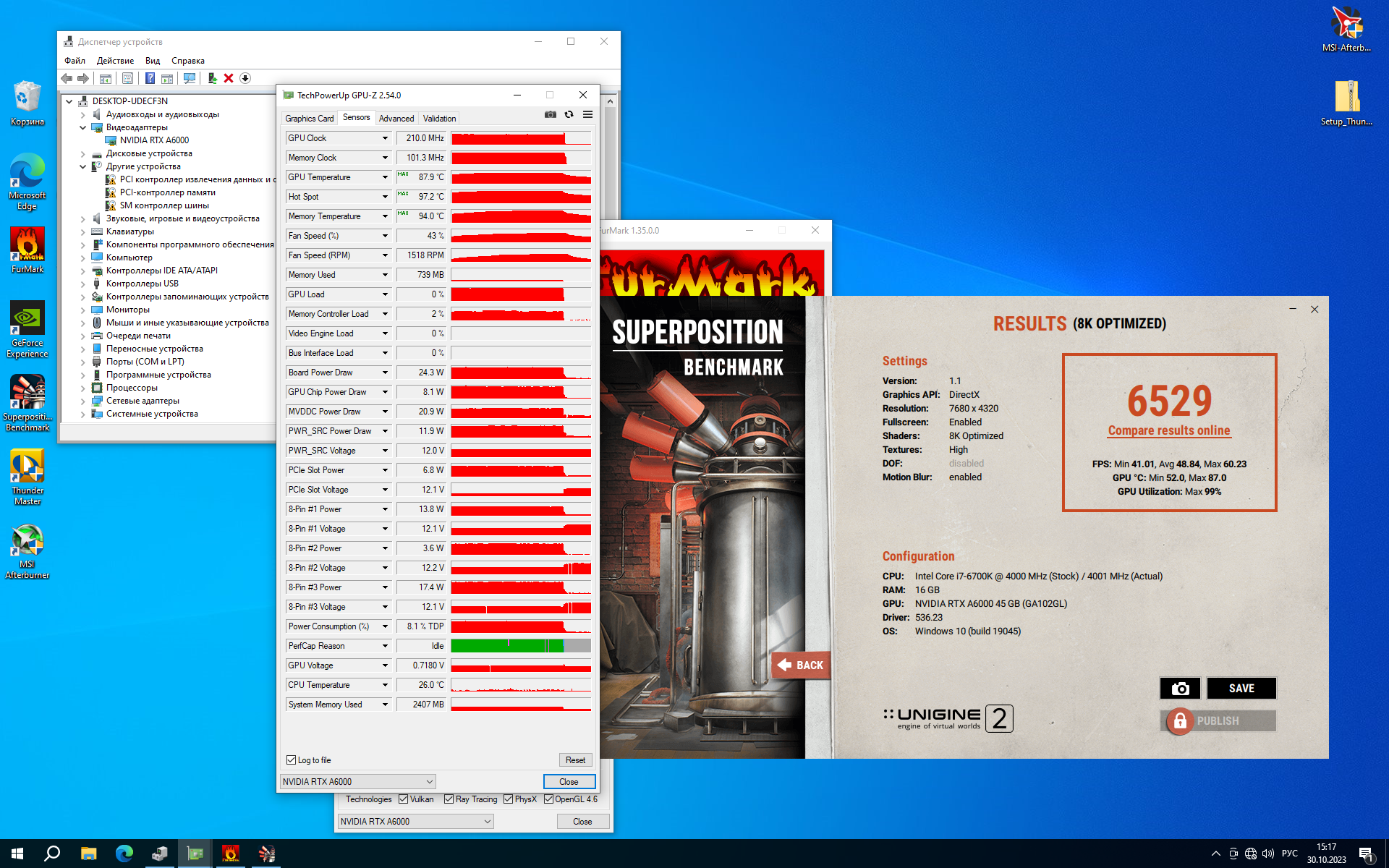

После реболла карта заработала в штатном режиме, подтянула драйвера и успешно прошла тесты.

Сегодня мы обошлись без межслойного восстановления дорожек и некромантии, но саму карту никак нельзя было оставить без внимания.
