В комнате две лампы. Левая клавиша работает нормально, а правая зажигает лампу только при выключенной левой. Т.е. включить обе лампы одновременно не получается.
Несколько лет страдаю с этим после ремонта от горе-электриков. Решил попробовать починить, но моих знаний не хватает, чтобы даже понять как это работает.
Посоветуйте, пожалуйста, можно ли как-то исправить.
Клемма ваго снизу не причем. Все дело в перемычке, она разрывается при выключенной первой клавише. Если это просто переключатель (схема 6) то его можно использовать как простой выключатель без проблем. Бывают перекрестные переключатели (схема 7) но двухклавишный перекрестный настолько редкая вещь, не верится что у вас он. И даже его можно было бы использовать. Покупать ничего не нужно. Мне думается просто перепутали фазу и ноль. При включенном первом на шунт тогда попадает напряжение и второй начинает работать. Попробуйте поменять местами провода на первом выкличателе верхний и нижний.
Тебе в коменте #comment_149516352 уже показали, где собака порылась - неправильно подключен светильник. Исправить можно только там.

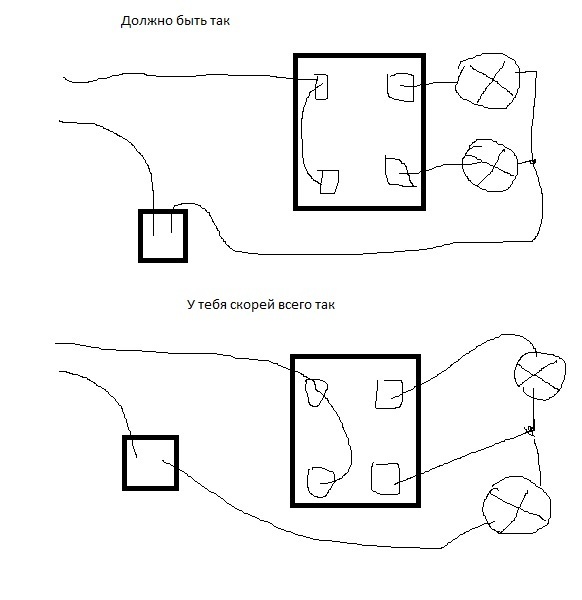

Нарисовано, правда, не очень понятно, но с телефона вообще нихера не могу нарисовать. (
Если словами описать, то фазный провод идет на выключатель, с него - к лампе. И так - два раза, с левой и правой клавиш. С другой стороны ламп два провода соединяются вместе и туда подключается нейтраль. Выходит нечто похожее на букву "Ч": вверху два провода от выключателя и лампочки, внизу - один общий провод, куда подлючается нейтраль.
А теперь перепутаем подключение - к нижнему проводу, общему, подключим фазу через выключатель, а нейтраль - прямо к одной из лампочек в верхней "палочке" буквы "Ч". Тогда одна лампочка будет включаться правильно и без проблем, а вторая - или не будет гореть вообще (когда другая клавиша тоже включена), или две лампочки будут включаться последовательно, причем такое включение можно и не заметить, если лампочки имеют очень разную мощность.
Исправить можно только изменив подключение светильника: найди общий провод для обеих ламп и подлючи его к нейтрали, а к двум оставшимся проводам светильника - два провода от выключателя.
Поправлюсь:
1. Двухжильный (трехжильный) от первой лампочки
2. Двухжильный (трехжильный) от второй лампочки
3. Двухжильный (трехжильный) подходящие фаза с нулем
Поправлюсь:
1. Двухжильный (трехжильный) от первой лампочки
2. Двухжильный (трехжильный) от второй лампочки
3. Двухжильный (трехжильный) подходящие фаза с нулем
Не совсем понятно сколько проводов подходит к выключателю. Можно сделать фото, где видно провода в глубине подрозетника?

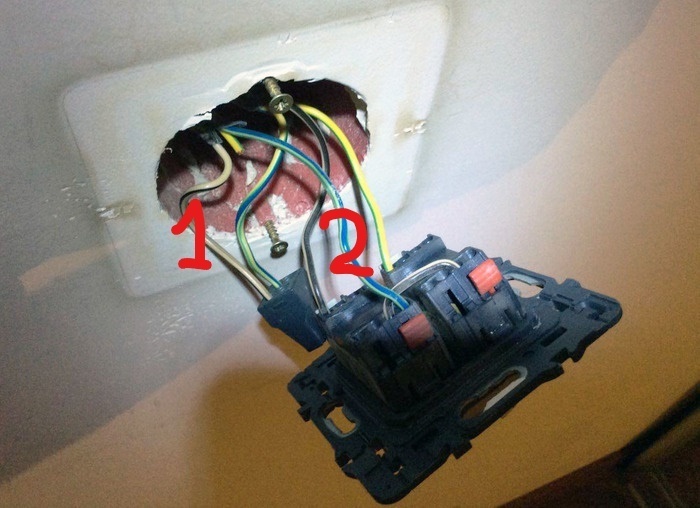

все провода отлично видно на фотке
.
два по 3 жилы
по логике тот где оставлено 2 провода 220в
и те где 3 это на лампы
но так как ламп 2 #comment_149579993
то где то над потолком есть ещё одна коробка которая как раз и делит эти 3 жилы на два провода для ламп
А если неработающую лампу просто как-то врезали в провод рабочей? Без распайки в смысле. Или они бы тогда вместе включались?
Проводов должно быть всего три:
1. От первой лампочки
2. От второй лампочки
3. Питающий (фазаноль)
Не совсем понятно сколько проводов подходит к выключателю. Можно сделать фото, где видно провода в глубине подрозетника?
вот только там не люстра судя по фотками
а две лампы в разных местах потолка
.
а это нас подводит к еще одной распаячной коробки над потолком
трямс
Но не забываем что горе электрики могли сделать разрыв нуля, а не фазы, так что без индикаторной отвертки не обойтись.

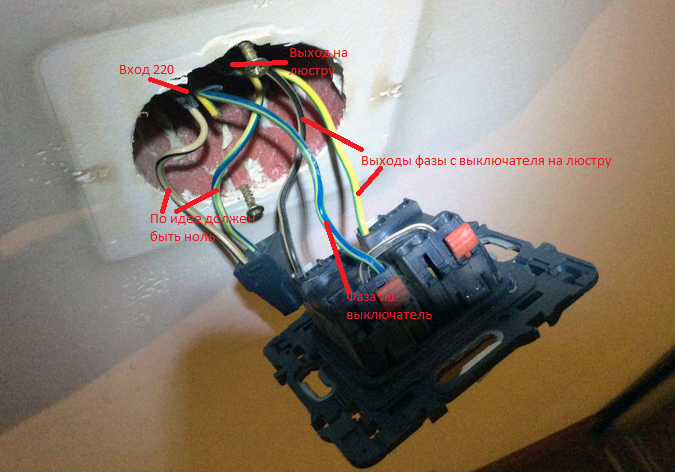

Насколько я понял, на вашей все картинке всё вёрно. Происходит разрыв фазы, ввод на синем проводе. Но что тогда исправить нужно?
У меня была та же история. Нужно поменять местами два провода. Определите где фаза и перенесите ее на центральный контакт. А с центрального контакта провод переключите на место фазы. Работы на 5 минут отверткой. Только центральный автомат выключите.
Фаза входит там, где перемычка. Как бы все как положено. Если не считать, что провод синий.
Если у тебя на клемнике фаза, тогда сдергивай его, выкидывай перемычку, оба провода с клемника подключай на ввод выключателя, гнезда там два но контактная площадка должна быть одна(я так думаю), таким образом фазный провод останется целым и выключатель будет работать правильно, если больше косяков по проводке нет. Вопрос только в запасе "прочности" самой контактной площадки на клеммах выключателя - желательно проверить на нагрев.
Немного не понял. Если включена левая клавиша, то горит одна лампа. Ок. Ясно. Если левую отключить, и включить правую, то все будет норм. Ок.нихуя уже непонятно. Если обе клавиши включены, то что с лампами, какая горит и какая не горит? Лампы какие? Ясен хер что попутал провода, но дайте чуть больше информации, и вам сразу скажут что сделать.
Пиздец, бело-черный в клеммнике это один из вводов фаза или ноль не принципиально, сине-зелёный идущий на выключатель где перемычка это второй вводной. Сине-зелёный из клеммника желто-зелёный и бело-чёрный из выключателя это светильник. Значит из клеммника должна идти общая точка двух ламп, а из выключателя это на разные лампы.
Спасибо. Я хочу сначала попробовать проверить на фазу синий который входит в выключатель (с перемычкой).
Это очень плохо, скорее всего распайка за потолком ещё, можете внимательно посмотреть не куда из чёрной изоляции на этом проводе не уходит ещё жила ? А то на фото плохо видно.

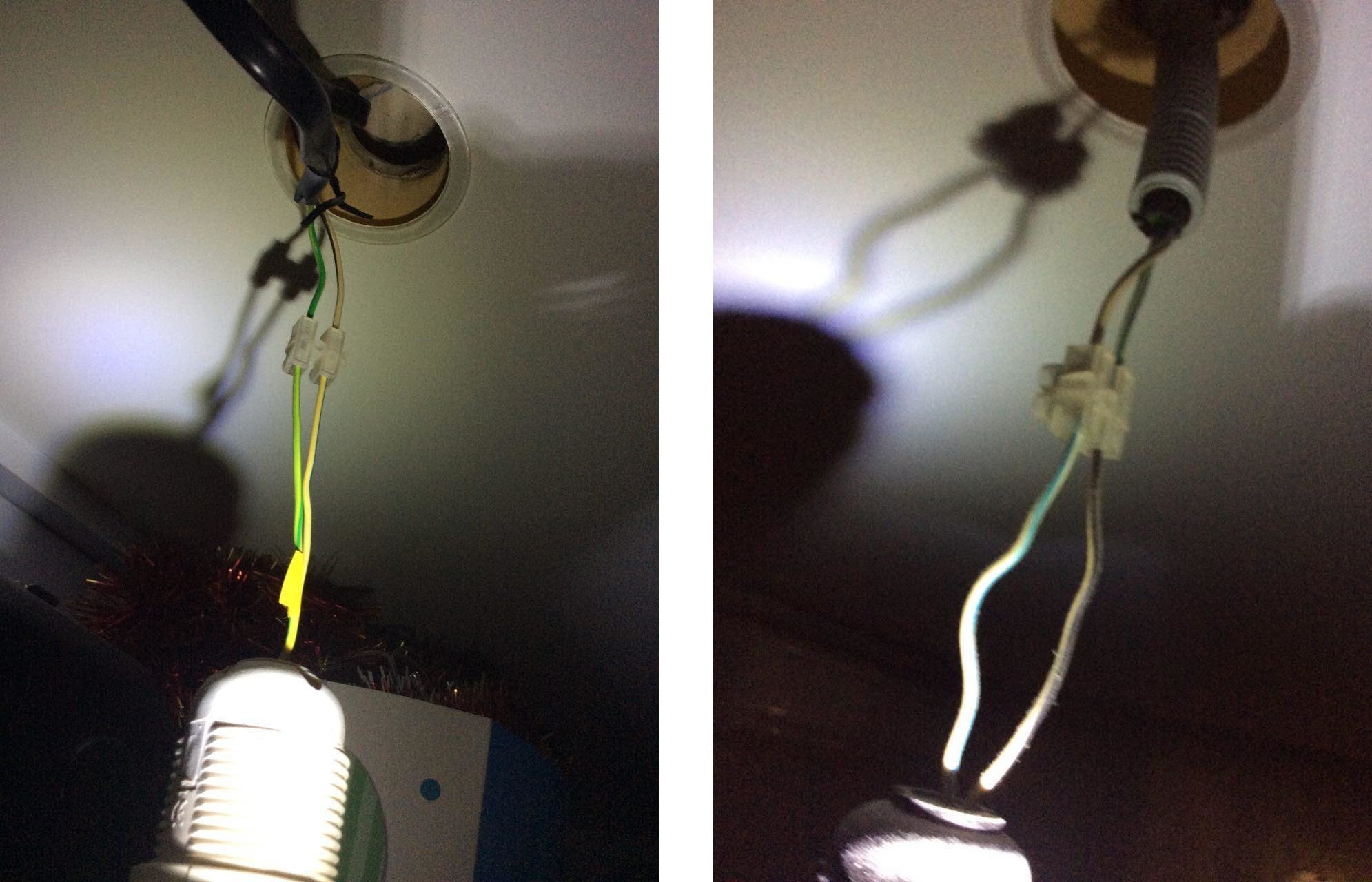

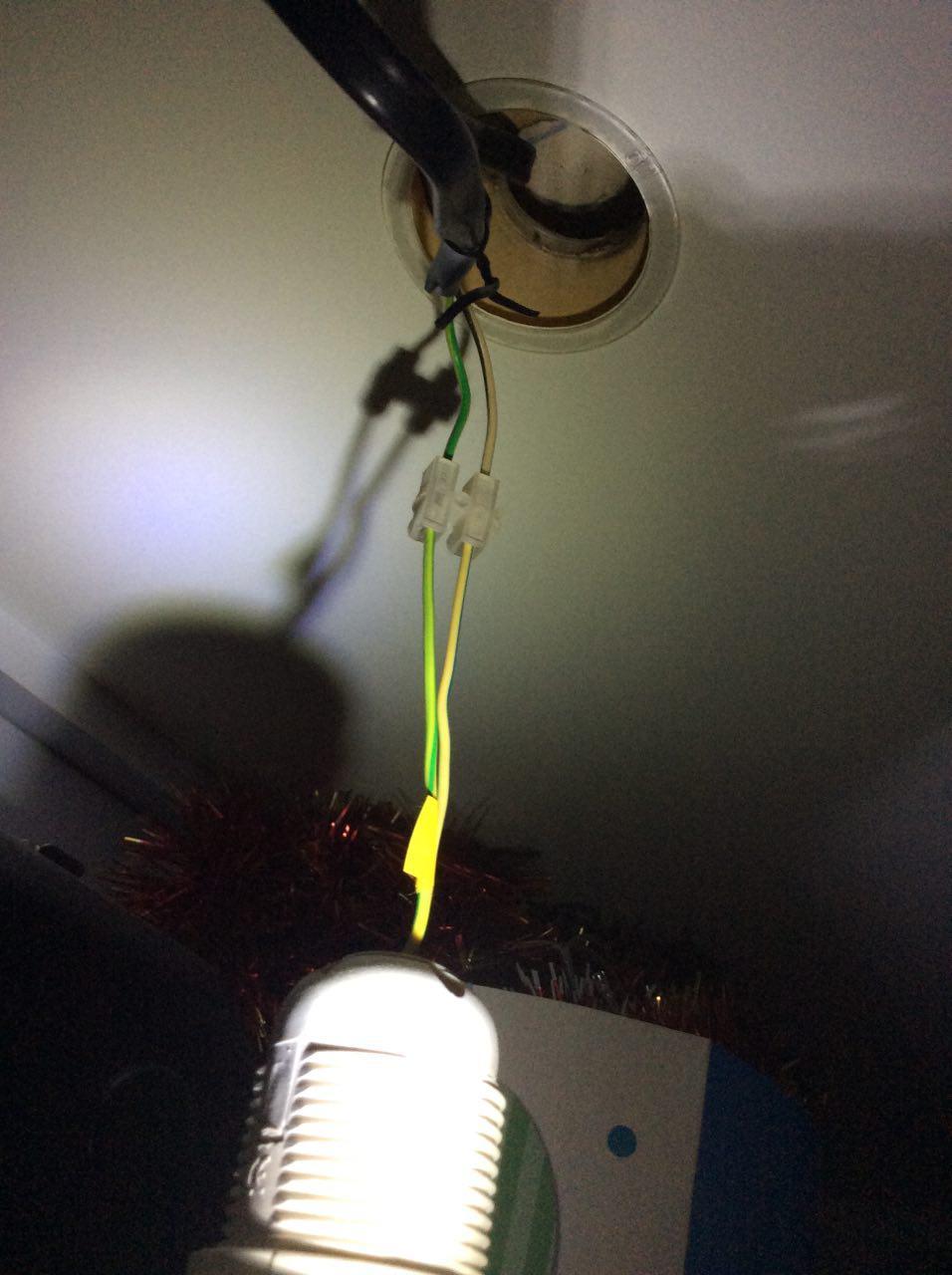

Я вас обманул. Здесь приходит. Фаза и земля. Ноль обрезан. А в работающей корректно лампе обрезана земля.
Насчёт распайки не могу сказать, т.к. натяжной потолок. Но я думаю все соединения в выключателе.

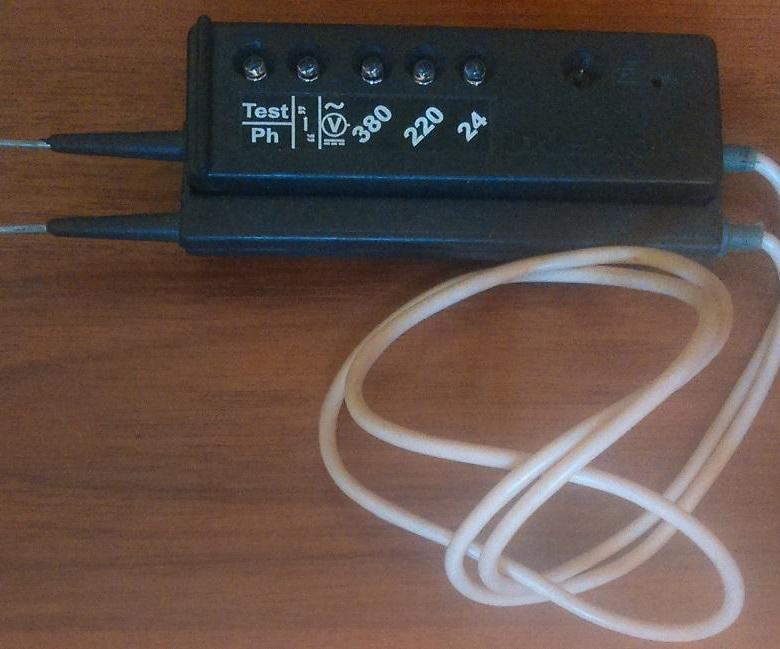

Не мучайся, купи вот такую штуку и прозвони все провода по одному, тогда поймешь в чем проблема.
Откройте второй светильник и покажите как подключили там, тут только приход кабеля, ещё должен быть уход на другую лампу, значит он сделан на другой лампе.
Откройте второй светильник и покажите как подключили там, тут только приход кабеля, ещё должен быть уход на другую лампу, значит он сделан на другой лампе.

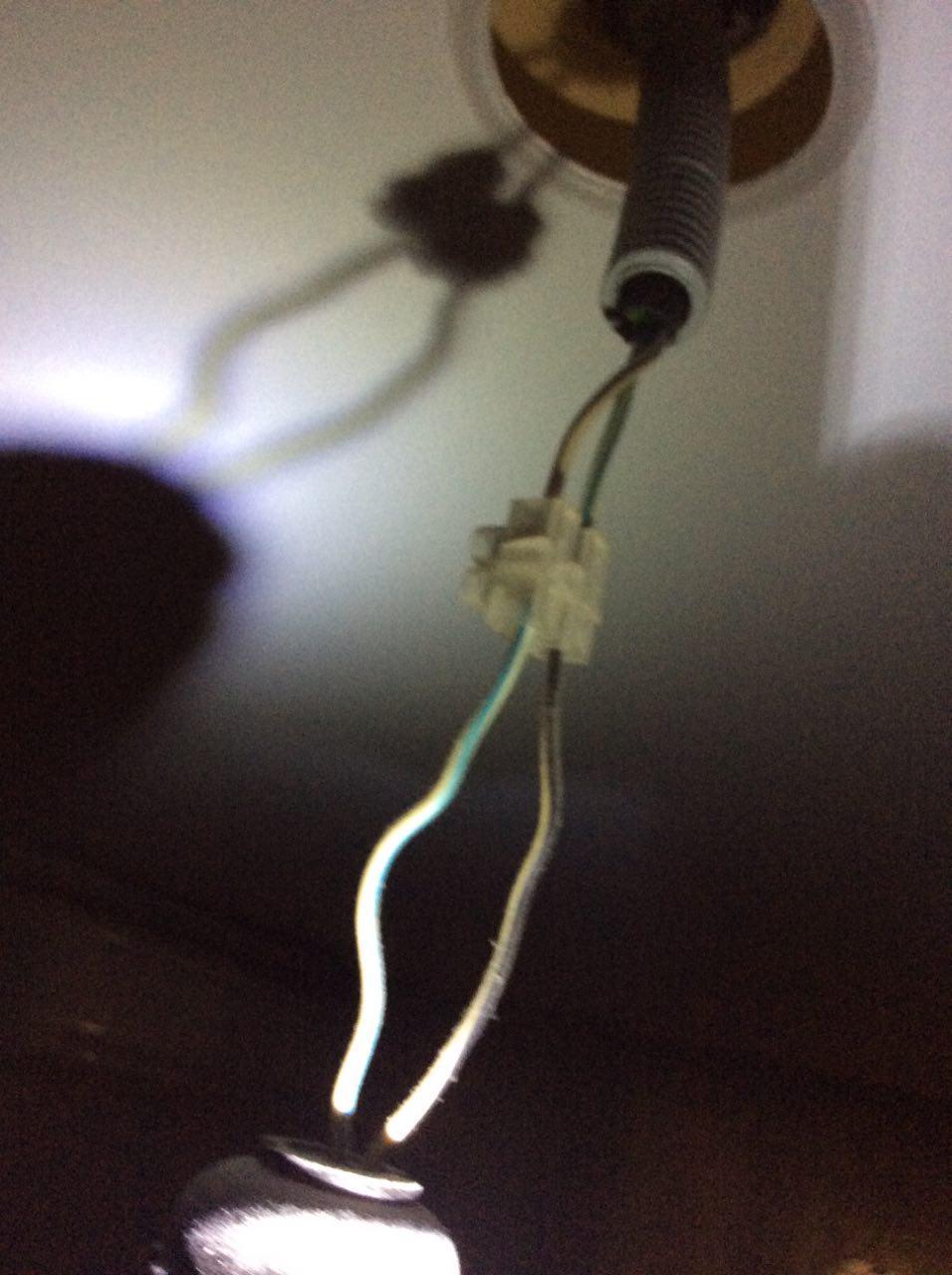

Лампа, которая светит только при выключенной левой (правая кнопка)
питается от "земли" и "нуля"
горит галогенка, а не горит как раз, вроде, диодная. сейчас попробую вкрутить накаливания
Не проходной. Просто возможно включить 2 фазы.
Гораздо интереснее, почему уходит в выключатель от одного провода земля и фаза, а ноль соединен с фазой другого провода в клемнике.
Так и есть. Сейчас уже нашел, что производитель сам предполагает ставить перемычку, если фаза одна.
Нестандартная располюсовка выключателя. Сталкивался с таким пару раз. Фаза подходит не на главный контакт, а на одну из клавиш.
Что делать:
0. !!!! Отключить автомат света! А лучше вообще основной автомат дома.
1. Отсоединить все провода от выключателя. Клемму не трогать!

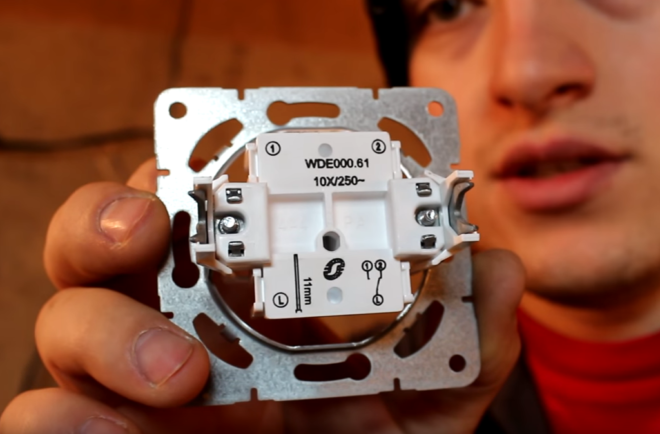

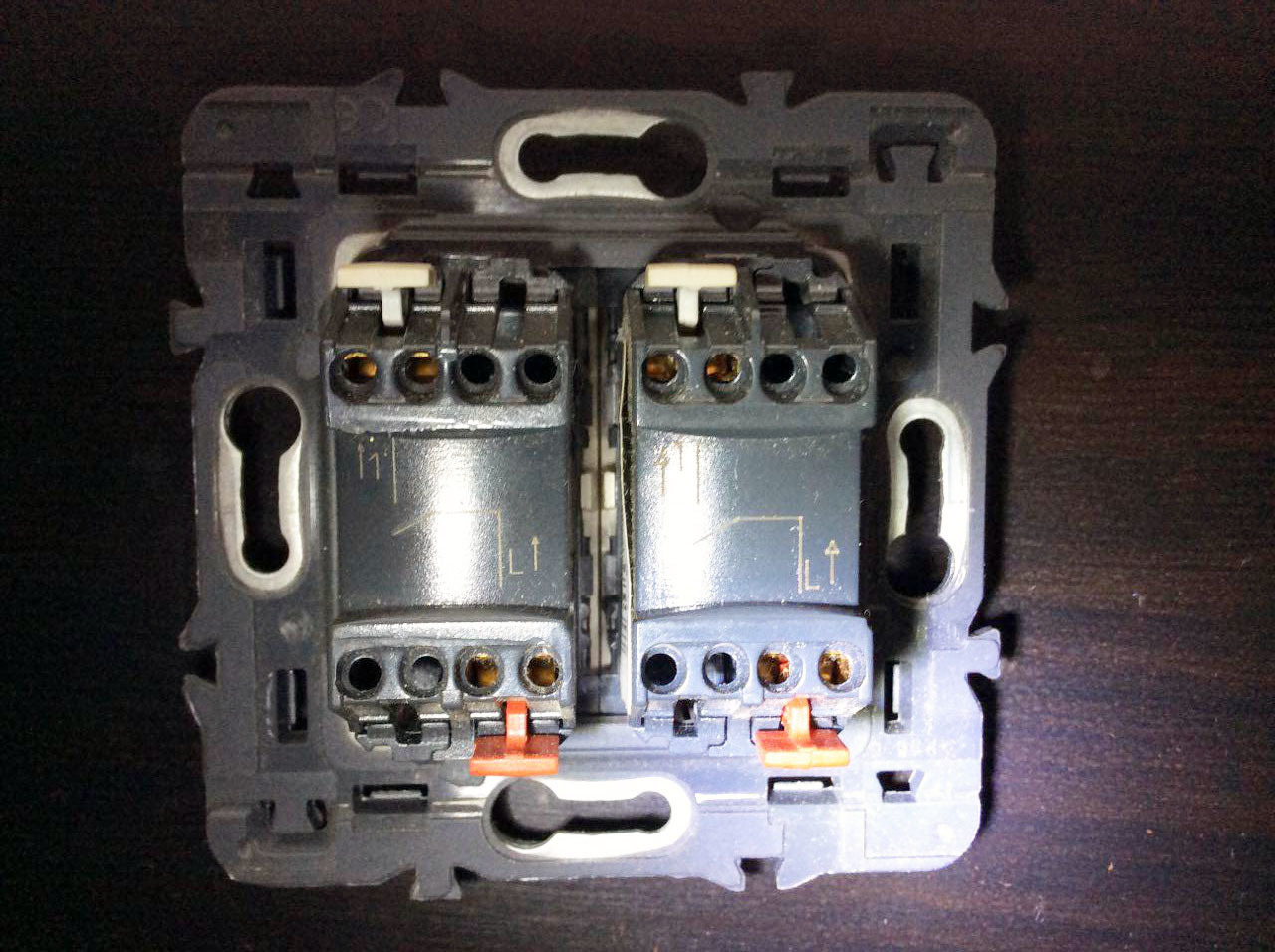

2. Посмотреть на схему сзади выключателя - там все будет понятно. Один вход, два выхода.
Типа такого как на фото.
3. Подсоединить провод из левого кабеля на вход.
4. Подсоединить провода из правого кабеля на выходы.
Радоваться жизни.
Там как раз 2 входа. Т.е. это получается на выключатель. А в клемме думаете ноль проходит?
Это не так. Тогда бы одна клавиша вообще не работала. В двухклавишном проходном они независимые.
Скорей всего это не выключатель, а проходной переключатель двух клавишный. Слева провод вводной, то, что идёт в выключатель, а с него переемычка на соседний контакт фаза. Нужно купить двух клавишный выключатель и поменять его, обязательно смотреть на схему подключения, у разных выключателей может быть разная схема подключения.
Вот меня это тоже смутило, про перемычку. Причем их несколько таких по квартире. И они же дороже, наверное. Надувательство))
Ну вот меня, что и смутило, что с правового провода приходит и ноль, и земля, и фаза. И "ноль" и "фазой" соединены в клемнике. Где там что, конечно надо с индикатором посмотреть. Как-то жестко наворотили.
