Датчик тока в телеграм
Написал давеча пикабушник с предложением собрать простое устройство. После последнего поста про наркоманский контроллер АКБ.
Слово за слово. В общем решили, делать оповещение в телеграм, посредством бота. Ну и конечно, не обошлось без пищалки. Встречайте, датчик тока на esp8266 с оповещением в телегу.
Максимально простое устройство. Датчик тока в виде платы с acs712 на борту. Плата с ESP и потрошки от зарядного устройства APPLE. Разбирать оригинальную зарядку не просто, но надеюсь оно того стоит. Самая дорогая деталь, кстати. Ну и активная пищалка до кучи.
В общем, нарисовал плату.
Максимально просто. Обвязка для управления буззером и делитель напряжения, чтобы калечный вход АЦП не повредить. Изготовил способом ЛУТ - что то про лазеры и утюги.
Опускаем в раствор персульфата аммония, сверлим отверстия и лудим.
Вроде неплохо. Но по сути брак. Случайно заснул и оставил банку с раствором и платой на батарее. Благо, дорожки не 0.3. Запаиваю.
Резистор на базу транзистора уполз вправо. Оказывается, использовать вывод D4 у ESP8266 для пищалки - не лучшая затея.

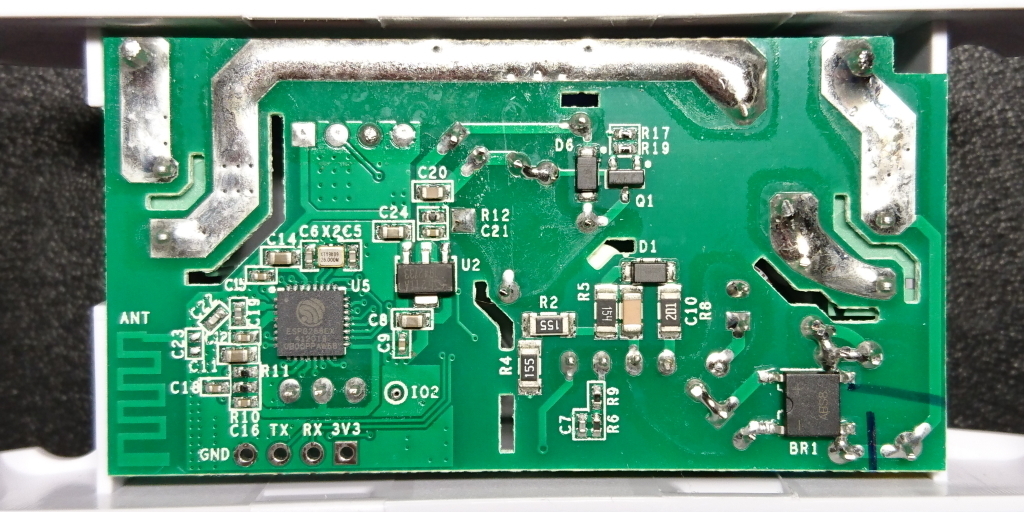

Как то так. Синий - разъем для питания. Зеленый - для замера силы тока. И вроде все хорошо, прошивка готова, пора готовить устройство к отправке. Остались финальные тесты. Подключаю питание к синему разъему... и, ничего. Что то не так. Снимаю плату зарядного устройства.
А кто это сделал? В общем, поэтому и не работало. Под соплей спрятался небольшой конденсатор. Убираю лишнее, скрещиваю пальцы и пытаюсь запустить по новой. Вроде есть 5.1 вольт.
А вот примерно так выглядит тестовый бот.
Первый раз пробую такой вариант управления - он безумно удобен. А главное очень простой. Напомню, устройство должно засекать время, когда подключенный через него насос не будет работать. То есть, не работает, скажем 12 часов, значит нужно подать сигнал и отправить смс. В настройках можно выбрать время срабатывания. А также отключить надоедливые оповещения, которые будут сыпаться раз в час, днем и ночью. Можно посмотреть сервисную информацию. Там время работы микроконтроллера с момента включения, время с последнего включения насоса и установка времени срабатывания. Просто и удобно.
Результатом доволен. Впереди последние тесты и отправка устройства заказчику.
