Что не так с селективными ВДТ (УЗО)⁠⁠

Я знаю, почему в щитках крайне мало используют селективные УЗО (ВДТ). Потому что никто толком не знает, как его правильно подключать. А главное - зачем.

В посте - лучшая схема, которая позволяет выжать максимум из установки ВДТ типа S, и при этом не потратить деньги зря.

Напоминаю, селективные - это противопожарные ВДТ с задержкой срабатывания. Есть два главных правила установки такого ВДТ на вводе:

1. Для противопожарных целей – чтобы дополнительно защитить здание от возникновения пожара в случае ухудшения изоляции кабеля. При этом ВДТ типа S должен быть установлен как можно ближе к вводу. Например, на трубостойке или фасаде дома.

2. В целях дублирования – для дополнительный защиты в аварийных случаях, когда по какой-то причине не сработал ВДТ в групповой цепи. Да, ток более 30 мА может быть смертельно опасен, а противопожарные ВДТ имеют номинал 100 или 300 мА. Но даже такая защита гораздо лучше, чем полное её отсутствие.

Ставить селективное или противопожарное ВДТ на вводе в одном щите с групповыми (30, 10 мА) - полная лажа. Масло масляное и проблема при замыкании на землю...

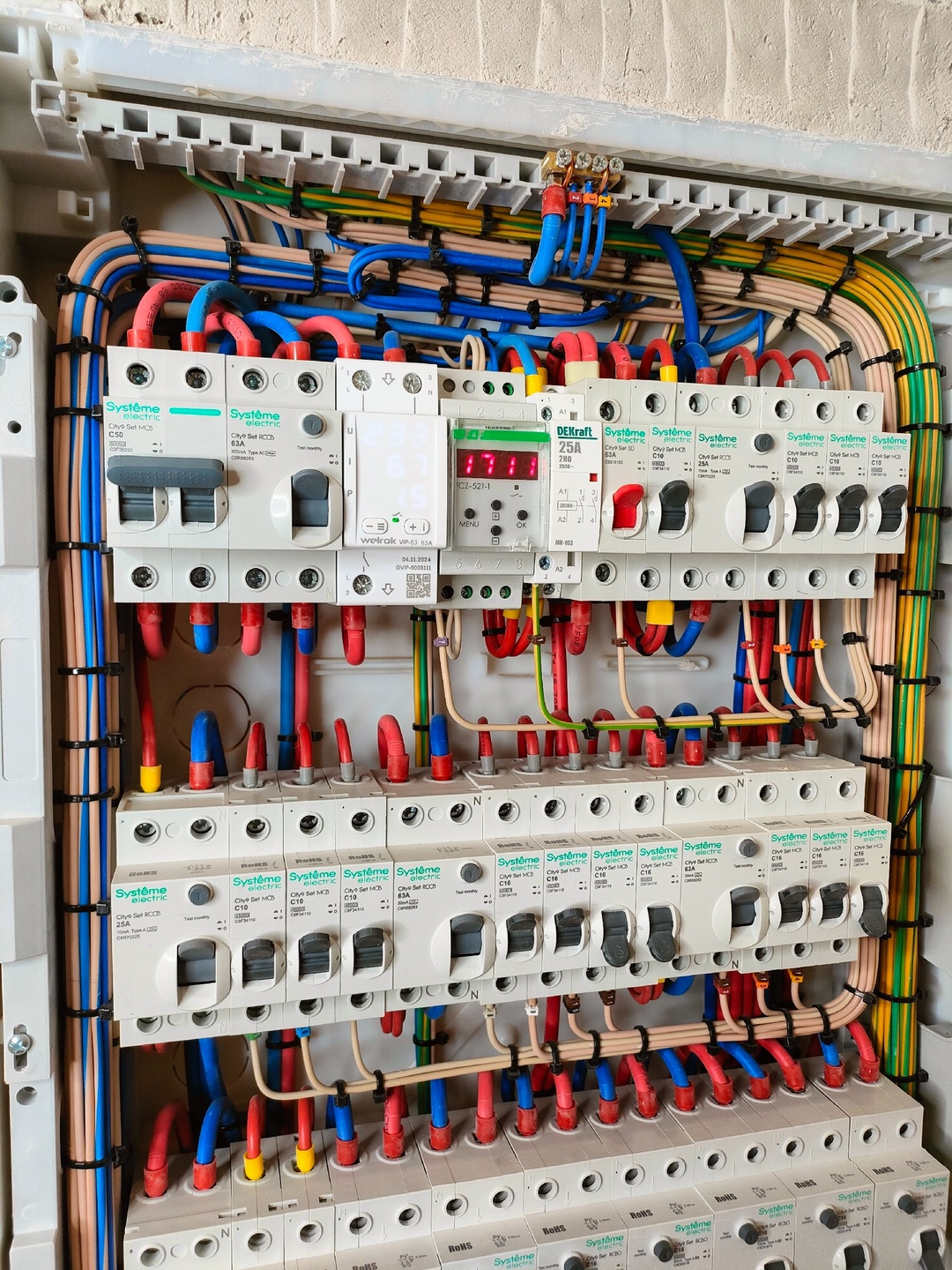

Весь щит (автор - Аким Ильясов):

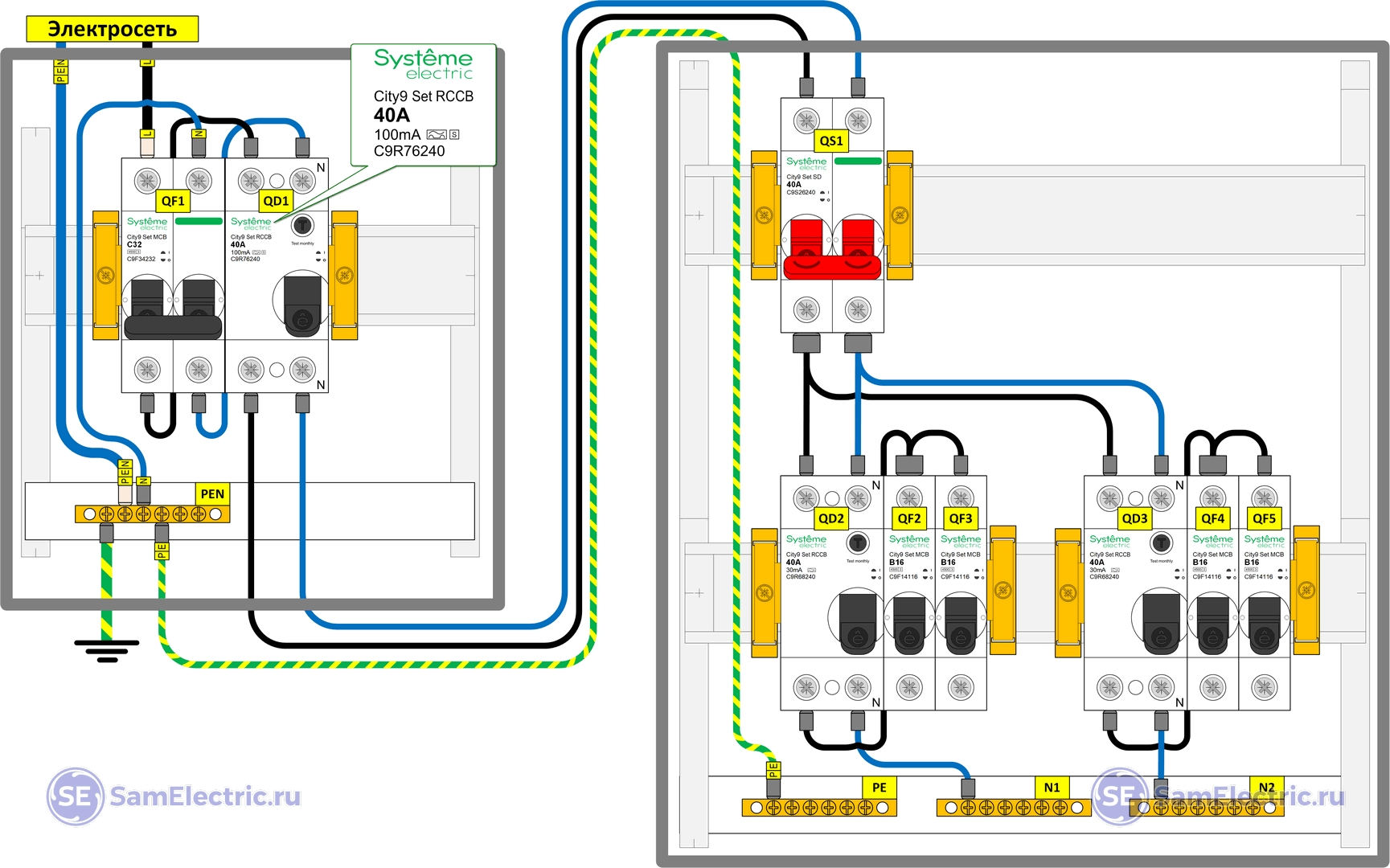

Пример правильной установки был в сообществе недавно:

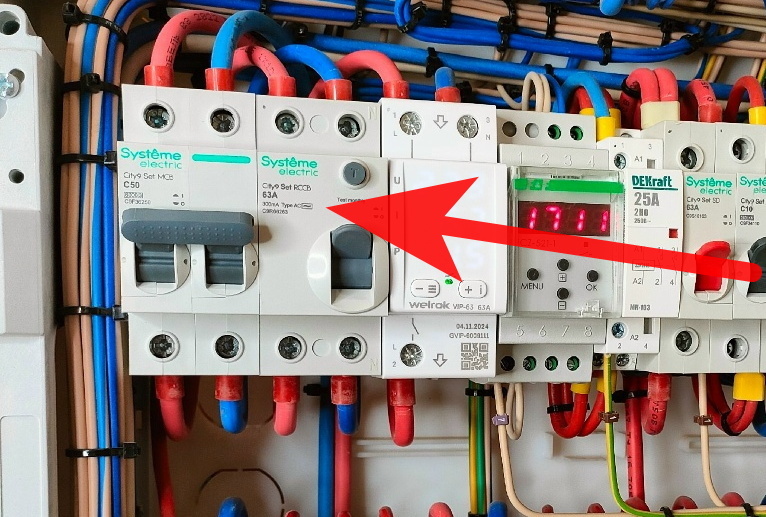

Что тут происходит?

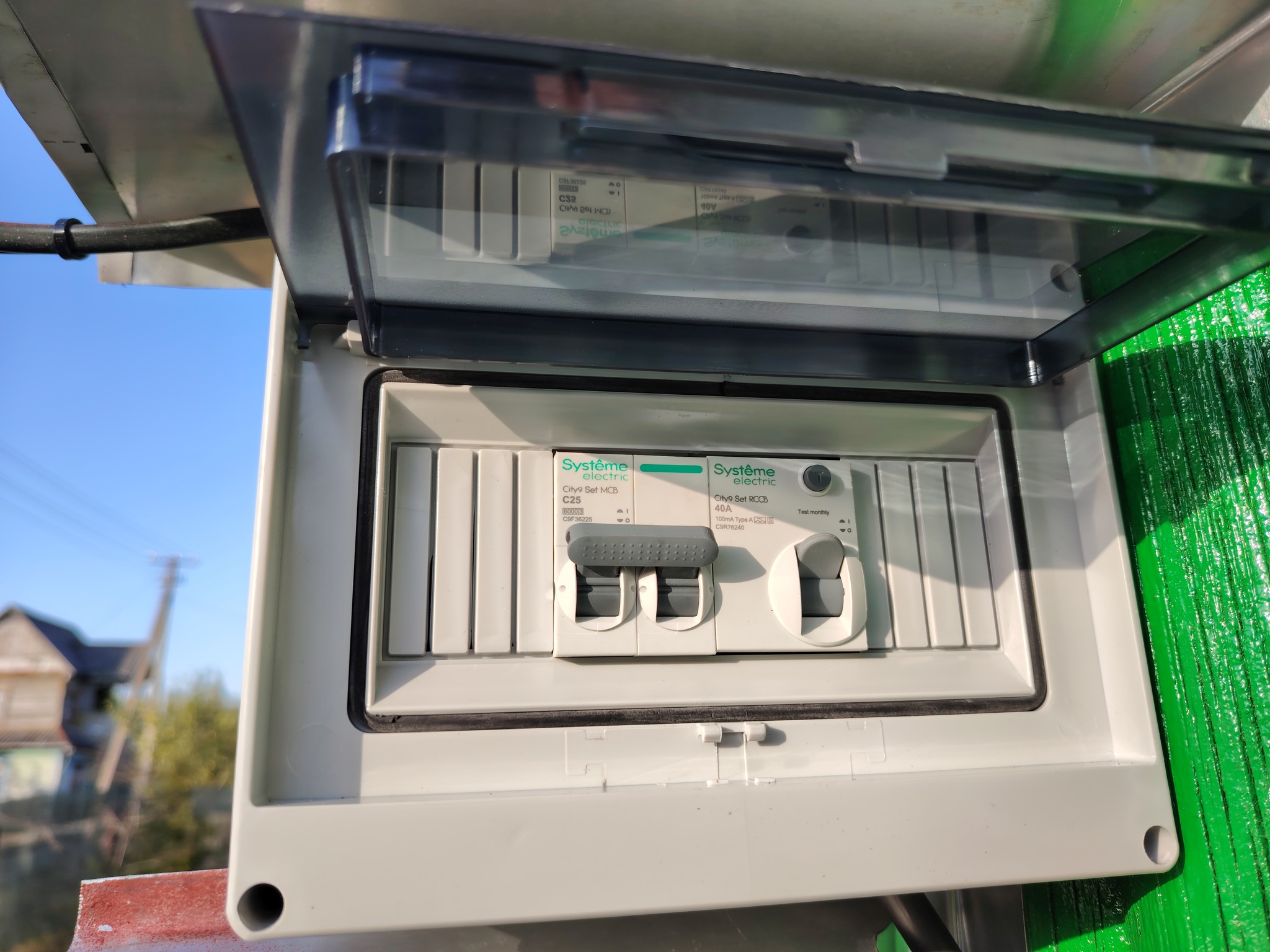

А вот ещё пример, дачный вводной щиток, установлен на фасаде:

А вы применяете селективные УЗО (на крайняк, селективные ВДТ)))?
