Что бы такого померить осциллографом... О! Пульсацию лампочек!⁠⁠

К пульсирующему свету испытываю такую неприязнь, что аж кушать не могу взял солнечный элемент и начал им проверять все покупаемые светодиодные лампы. Проверял способом, который подсмотрел на канале Дмитрия Коржевского: напряжение с солнечного элемента через конденсатор подаём на усилитель звука, и в наушниках слушаем, насколько лампа "гудит" своими ста герцами пульсации света. Правда, усилителя у меня не было, наушник я прифигачил напрямую, но и "так сойдёт".

Плохие, пульсирующие лампы заметно гудят. Лампы накаливания тоже гудят, но, само собой, это приятный тёплый ламповый звук, он не может быть неприятным.

А тут недавно прикупил на Али осциллограф-приставку к ноутбуку, и стало интересно рассмотреть это гудение глазами. Подключил осциллограф напрямую к солнечному элементу, и вот какие картинки предстали моему взору.

За эталон взял лампу накаливания на 40W. Вот она, во всей своей тёплой ламповой красе:

Жёлтая линия -- это напряжение с солнечной панельки, каждая клетка сетки для неё = полвольта, а точка отсчёта -- самый низ (см. жёлтый маркер CH1 слева от графика). То есть, вольта эдак полтора солнечная панелька выдала от света этой лампы. Почти постоянного тока, ведь колеблется жёлтая линия только слегка. Эти её колебания для наглядности усилены и отрисованы фиолетовой линией, для которой каждая клетка сетки - это уже 50 милливольт. Получается, размах колебаний -- 80 милливольт, то есть около 5% от постоянной составляющей. Внизу, коричневыми линиями отрисован спектр колебаний, самый высокий столбик -- 100 Герц, потом производные (200Гц, 300Гц...). Почему форма сигнала и спектр таковы -- обсудим в конце.

Так, сравним-ка с этим эталоном мерцание света ламп, которые теперь уже не в почёте (ибо вытеснены светодиодными) -- люминисцентных "спиралек". Завалялась как раз одна, правда, весьма качественная -- Camelion (20W, 2700K, E27).

У неё спектр чуть другой, но размах колебаний -- те же 5%.
Так вот, эти показатели и буду считать условным "пределом терпимости", превышать который лампы не должны.

Итак, какие же светодиодные лампы подвернулись мне под руку. Сильнее всех впечатлили эти две:
LEXMAN 8286682701R (14.5W, 2700K, E27)
JAZZWAY PLED-SP A60 (15W, 3000K, E27)
Картинка у них одинакова:

Никаких пульсаций! Нраааавица...

А вот лампа из ИКЕИ "RYET LED1912G10" (10W, 2700K, E27):

Таки пульсирует, хоть и не сильно.

А вот Navigator N0519 (15W, 2700K, E27) удивил своей пульсацией -- она высокочастотная, впрочем, несильная, да и вообще глазам вроде как фиолетово на такие пульсации:

Были ещё несколько ламп с малой пульсацией -- CANYON, FERON, Старт.

Но перейдём к опозорившимся экземплярам. От одного я собственно и не ждал ничего хорошего -- это "Экономовъ" (10W, 4500K, E27) из серии тех, что продают по рублю за пучок в продуктовых. Синюшная пакость. Полюбуйтесь на этот расколбас:

Неприятно удивила лампа REV 324126 (9W, 2700K, E27):

Богатый спектр, прямо-таки гитарные запилы. Можо прикрутить динамик и продавать для подзвучки рок-концертов.

Пожалуй, нужно вот что оговорить. Измерения были "бытовые", неточные. Хоть я и старался располагать лампы одинаково, и хоть величина постоянной составляющей (высота жёлтой линии) коррелирует с мощностью ламп, но закладываться на эти цифры не нужно. Яркость ламп меряется иначе, в других условиях, по всем направлениям. За точными измерениями -- это нужно обращаться в базу LampTest.

Да и в точности анализа формы сигнала у меня есть сомнения, хоть осциллограф и хороший. похоже, солнечная панелька добавляет какие-то свои искажения. Вот вернёмся к форме эталонного "теплолампового" света. В теории, это должна быть выпрямленная синусоида, то есть цепочка из половинок синусоиды.

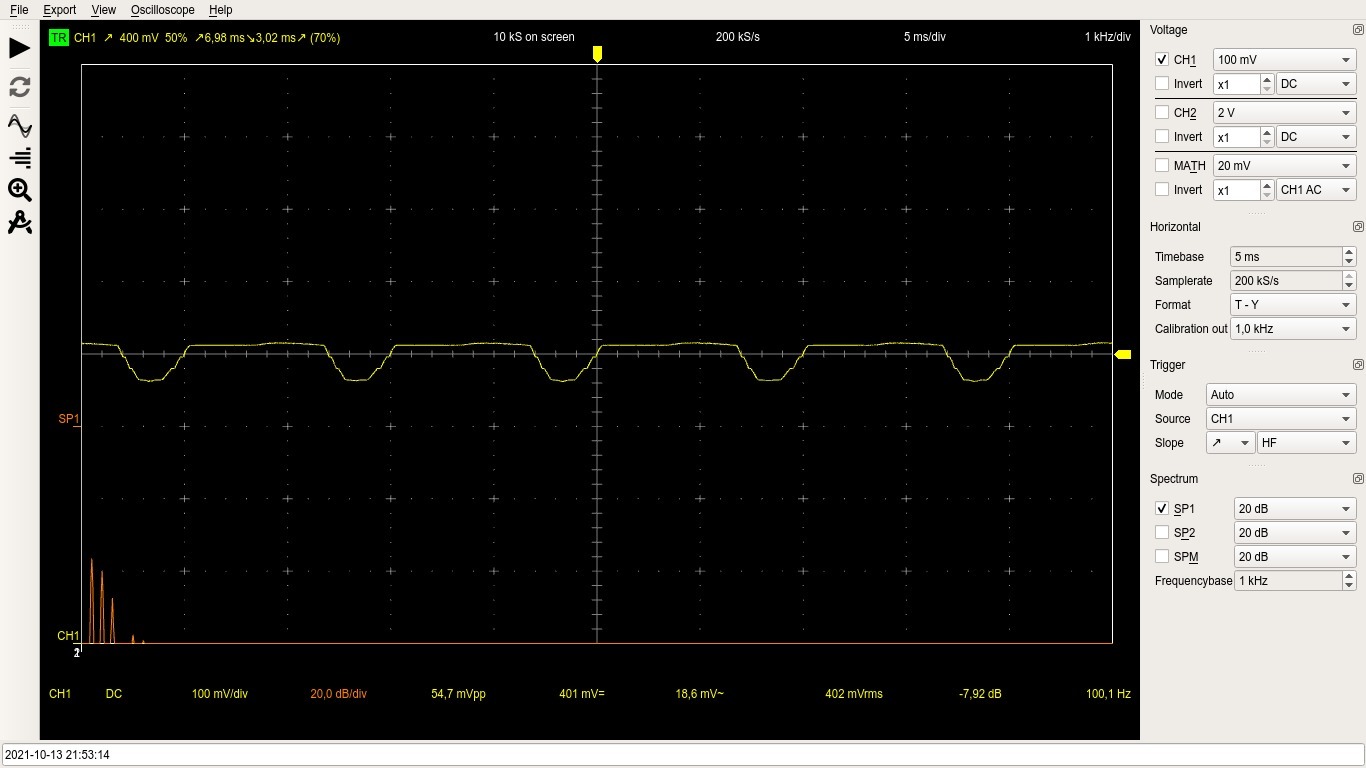

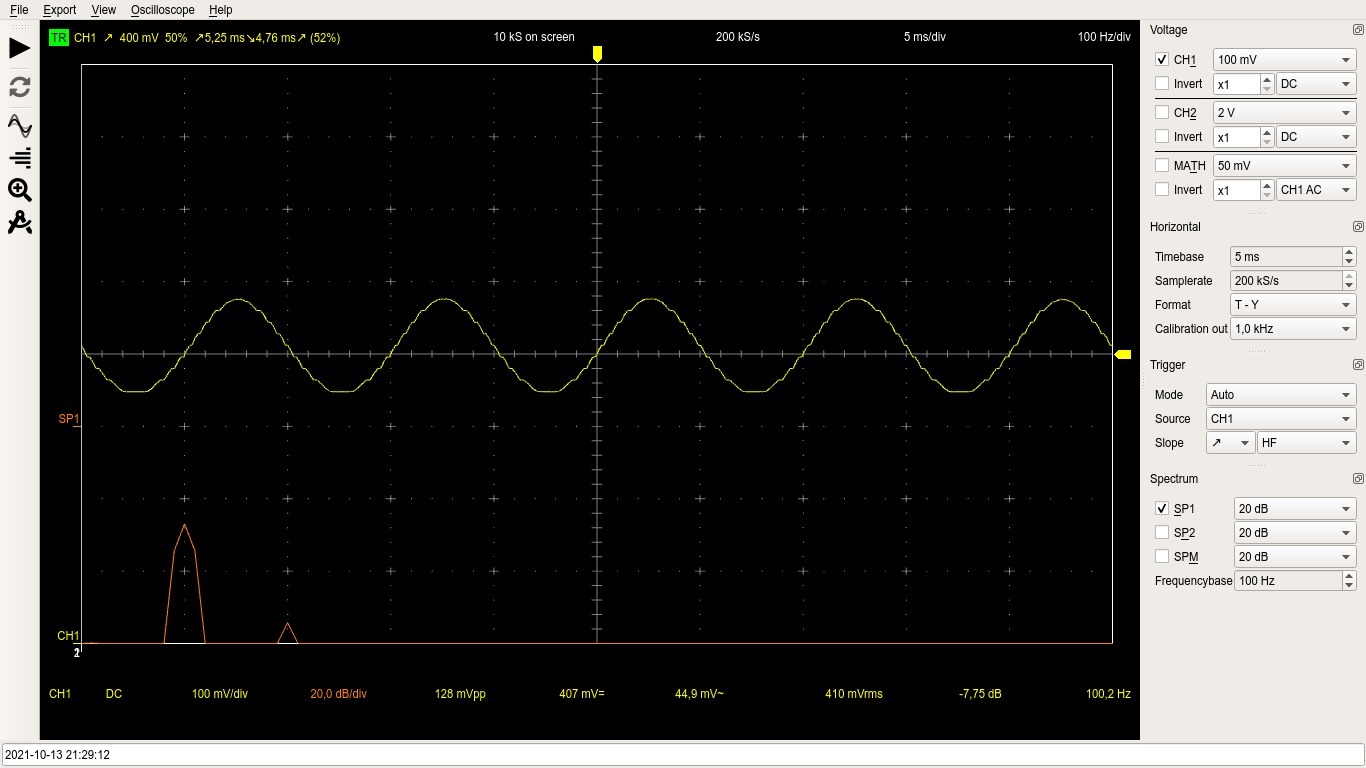

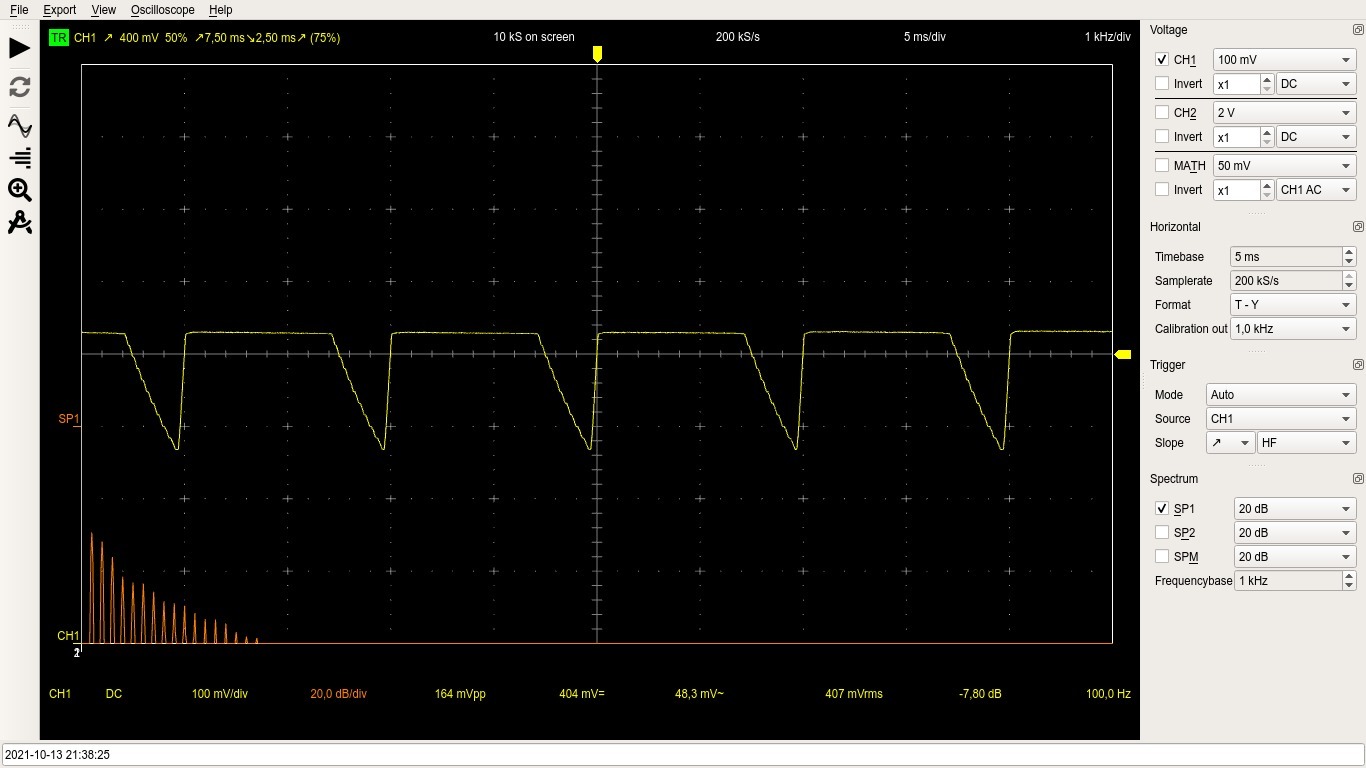

На практике, внезапно, свет лампы накаливания таил в себе весьма богатый спектр и вычурные формы. Когда я приближал лампочку, форма сигнала сильно менялась, иногда даже проскакивала чистая синусоида, вот примеры:

А не будет ли у многоуважаемых экспертов идей, почему форма сигнала зависила от расстояния до солнечной панельки? На наводки не похоже, так как если свет перекрыть листом бумаги -- кривая падала вниз и становилось прямой. Мне что-то ничего дельного на ум не взошло.
