Давайте расскажу, как я делаю детальки из алюминия. Такие, чтобы в авиационном стиле. На примере дверцы шкафа для перевозки конских сёдел:

Давайте рассмотрим два метода. Первый годится для тонкого металла (алюминий до 2мм, сталь чёрная 1,5, нержа 1мм), второй - для более толстого.

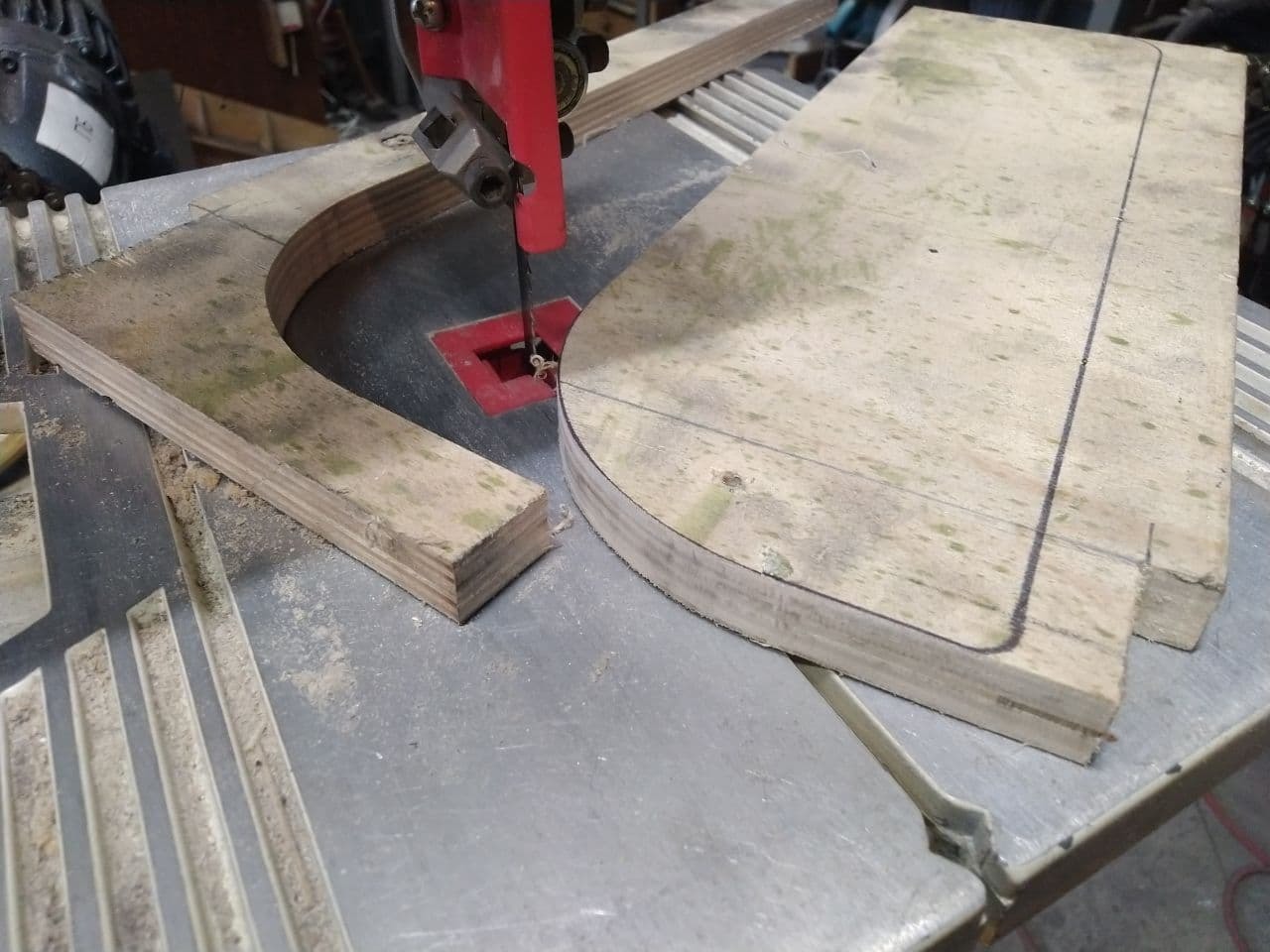

В первую очередь понадобится шаблон. Его удобнее всего сперва сделать из плотного картона - так легче подгонять, а потом, финальную форму и размер перенести на фанеру и вырезать с помощью ленточной пилы.

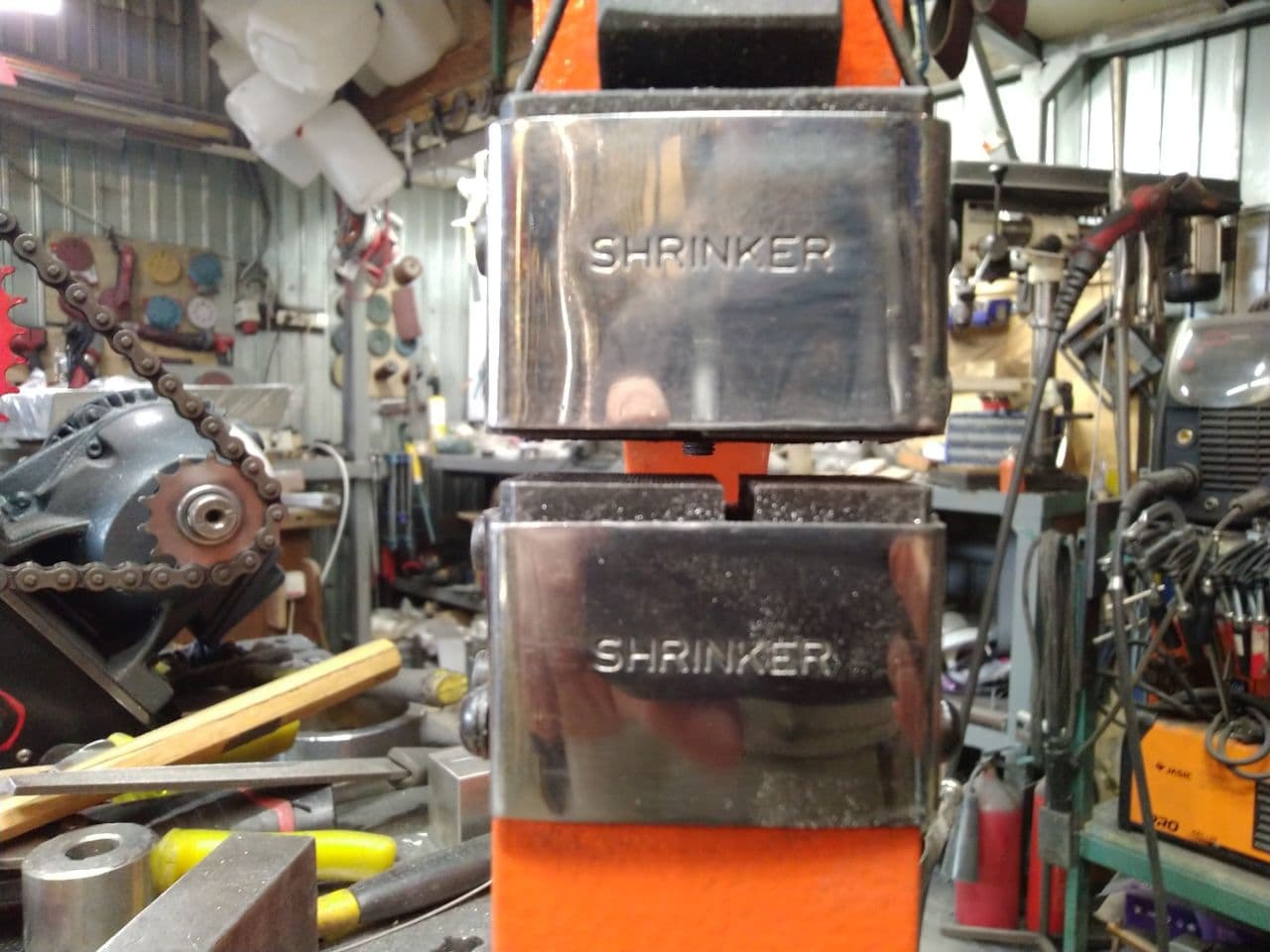

Далее, необходим шринкер. Это устройство весьма винрарное и использовалось, думаю, даже в 18 веке. Смысл его в следующем: верхние и нижние пары губок имеют рифление, которое при сжимании губок захватывает металл. При продолжении движения губки сводятся друг к другу, стягивая металл и утолщая его в данном месте. Есть и обратная процедура. Она выполняется на стретчере. Обычно рама одна, а губки продают парами. Короче, выглядит оно так:

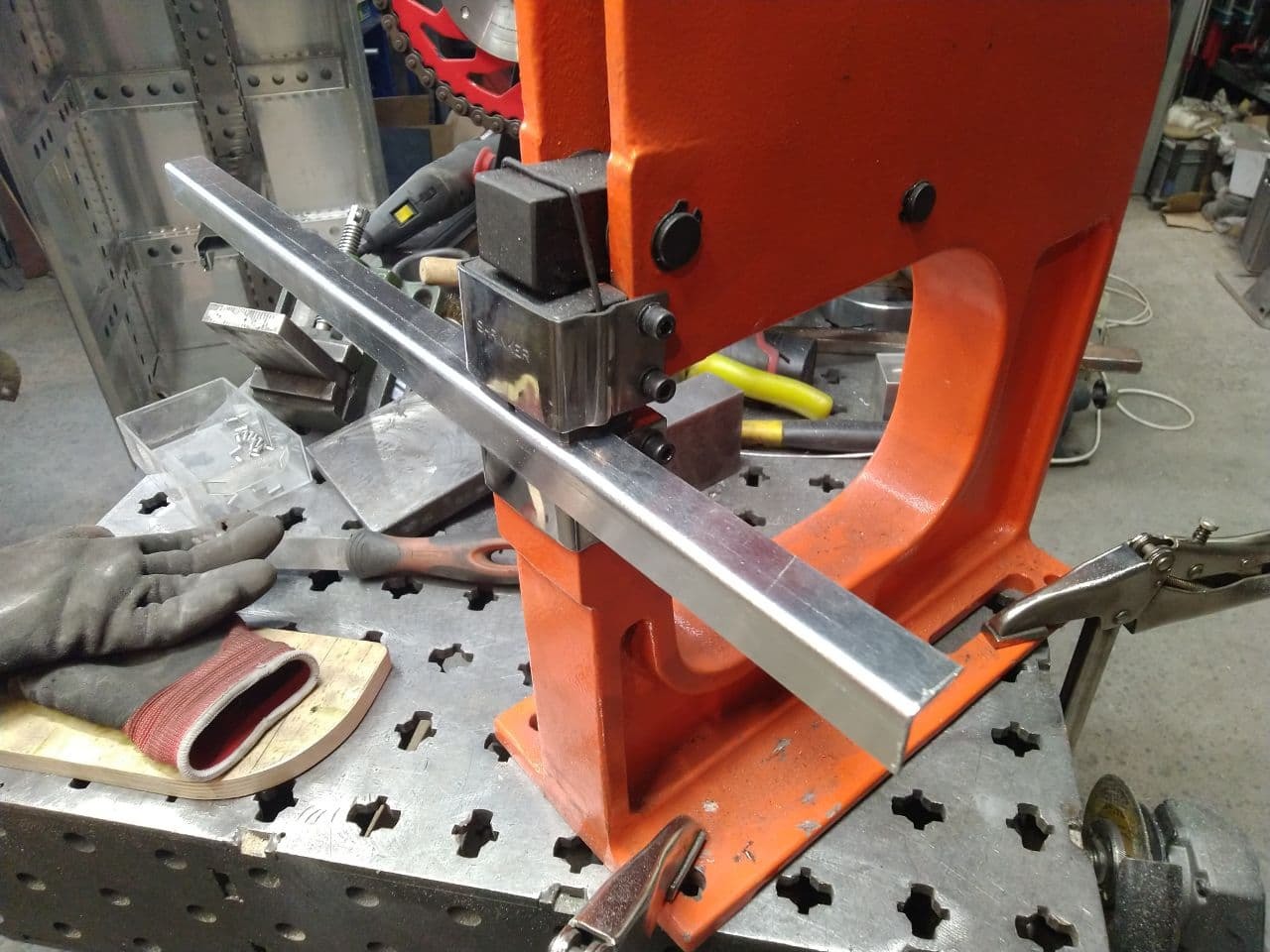

В него заряжается уголок из алюминия...

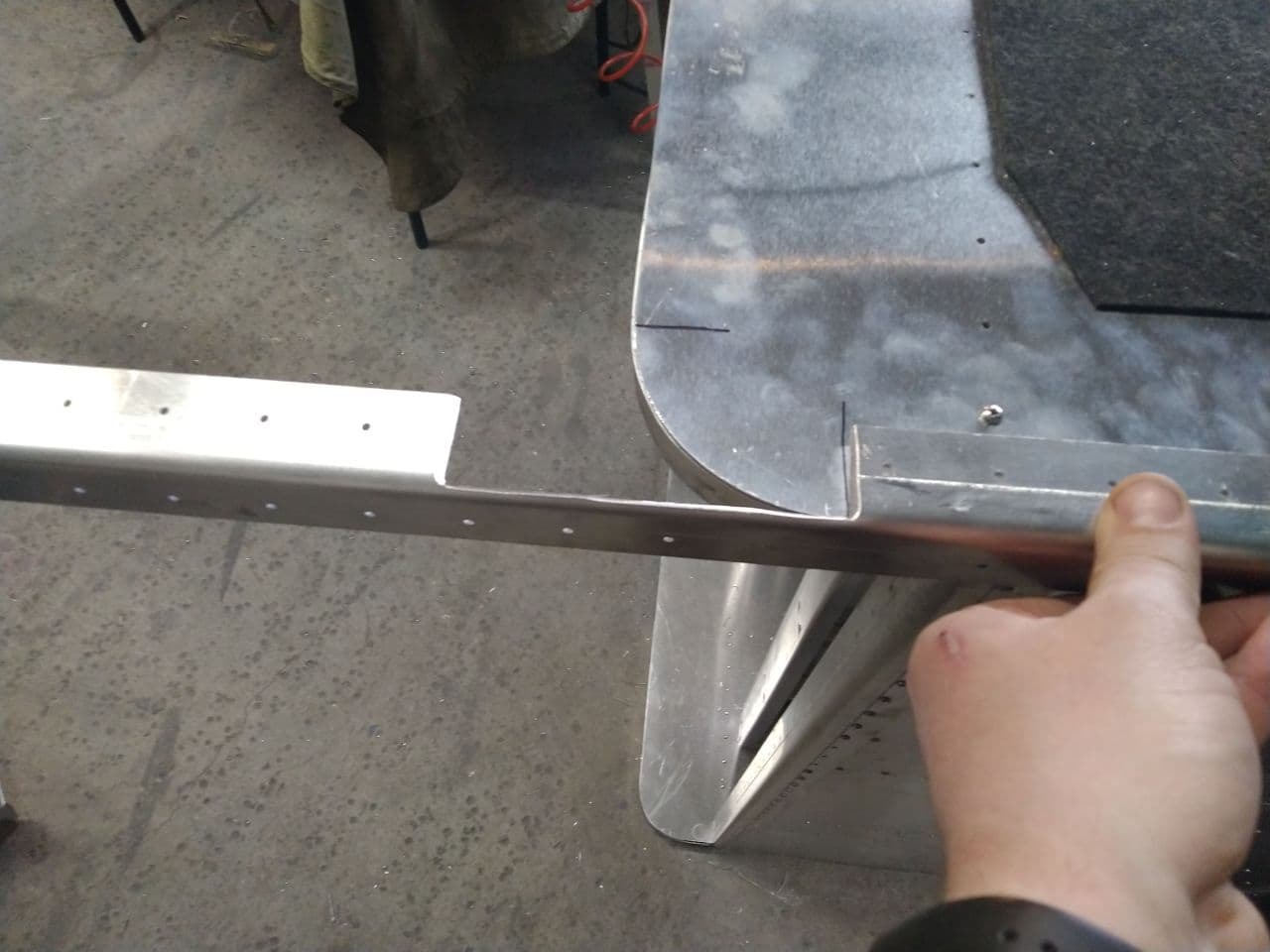

и... методом последовательных приближений к шаблону уголок загибается по радиусу достаточно точно. На картинке видно прилегание к центральной вставке. Практически идеальное.

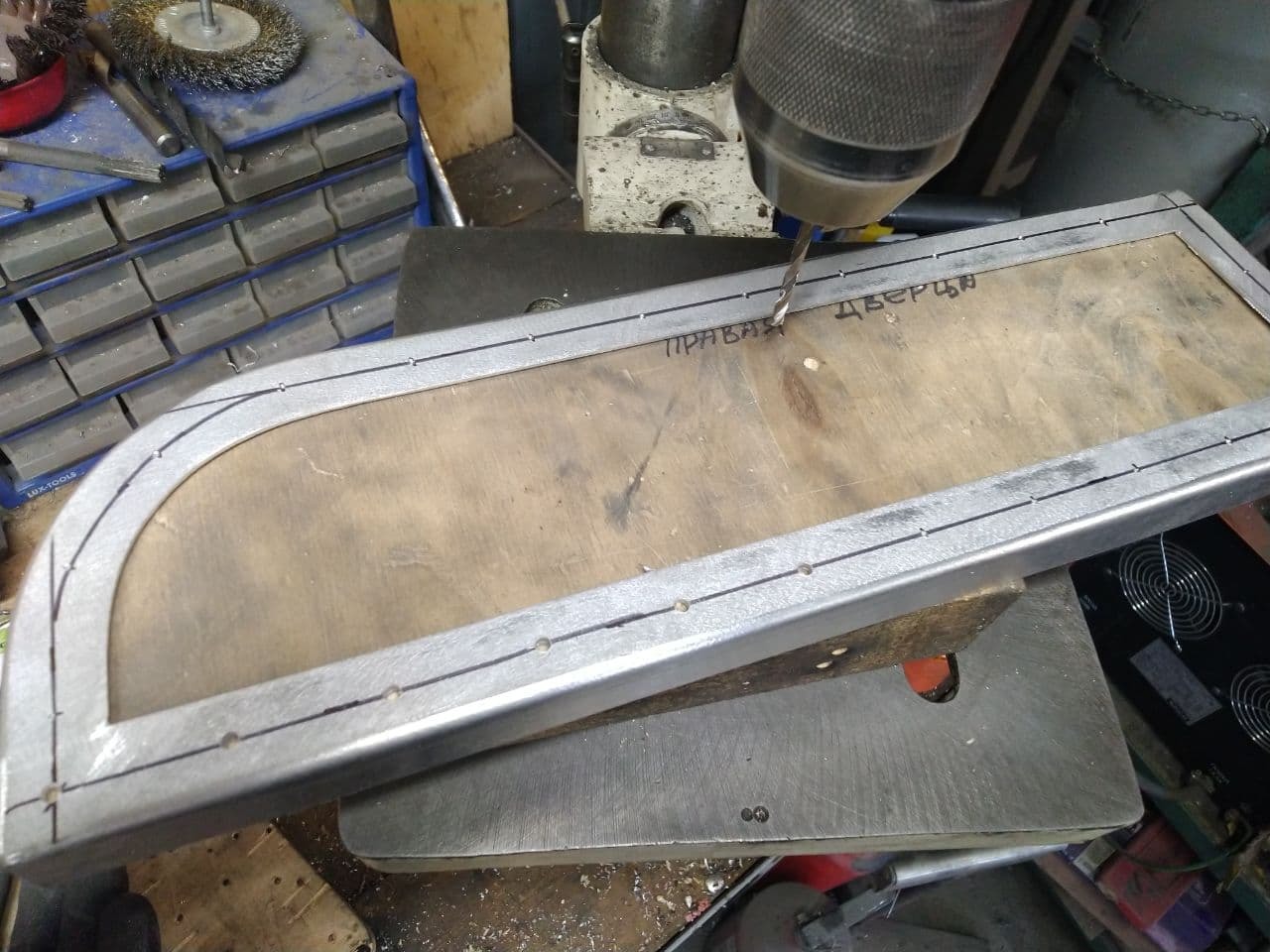

Когда отформована противоположная часть, я подрезаю углы под 45 градусов и завариваю аргонно-дуговой сваркой. А потом шлифую. Кстати. Хозяйке на заметку. Обычные лепестковые или фибровые диски на алюминии оооочень быстро сходят из-за засаливания. Я юзаю связку из диска Cibo Alugrind и специального спрэя для этих дисков. Ходимость дикая. Т.е. да, диск стоит порядка 1500 и жижа ещё столько же. Но за 3К эта связка ходит у меня уже года 3... Впрочем, довольно. Размечаю и сверлю.

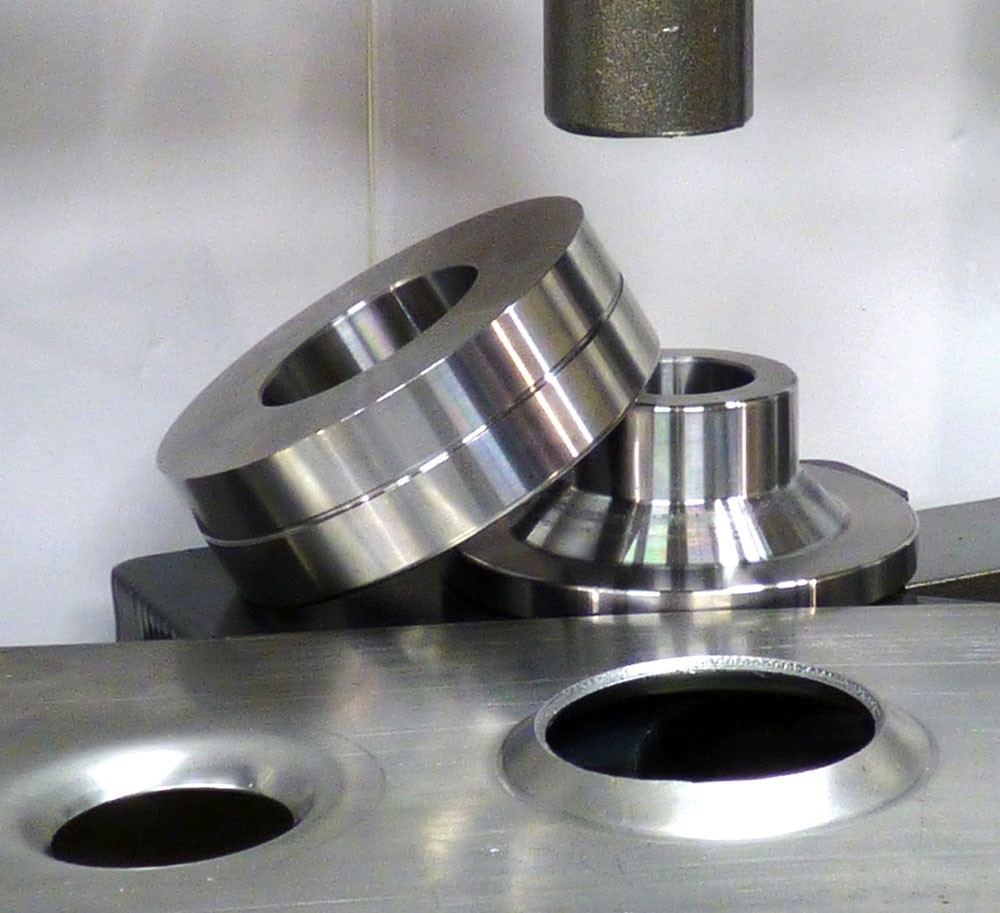

Теперь центральная часть. Её надо отпуклевать. Это такие "вывернутые дырки" симпатишные. Делается с помощью оснастки на прессе. Оснастка точится на токарнике из любого подножного барахла.

Ну и после этого рамка и серёдка совмещаются и проклёпываются. Опять же. На заметку. Заклёпы есть мягкие, из АМГ и жёсткие. Из дюраля. Дюралевые заклёпы портят мягкий алюминий. Не используйте их вообще для алюмина. Ну и по длине тоже надо подбирать заклёпы. Обычно делают по формуле: сумма толщин металла +полтора диаметра клёпки.

У меня 1,5мм толщина и 3мм диаметр клёпы. Следовательно, я беру 1,5+1,5 + 1,5*3 = 7,5мм. Таких не бывает, значит надо взять 8. И панеслася...

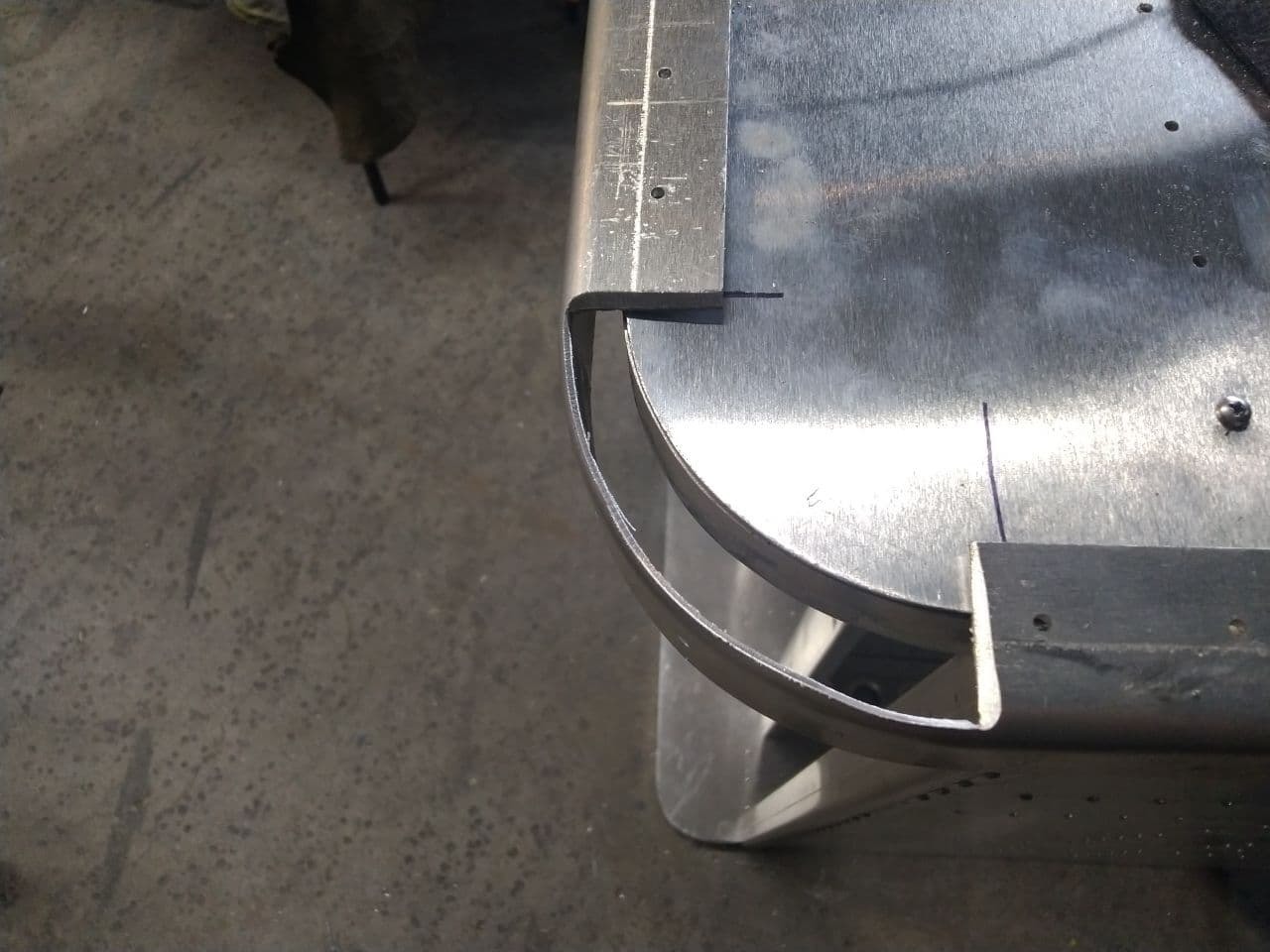

Второй вариант радиусного гиба уголка, в данном случае толщина 3мм, но так же работает и на бОльших толщинах. Сперва вырезаю часть полки, которая мешает гнуться:

Потом, соответственно, сгибаю:

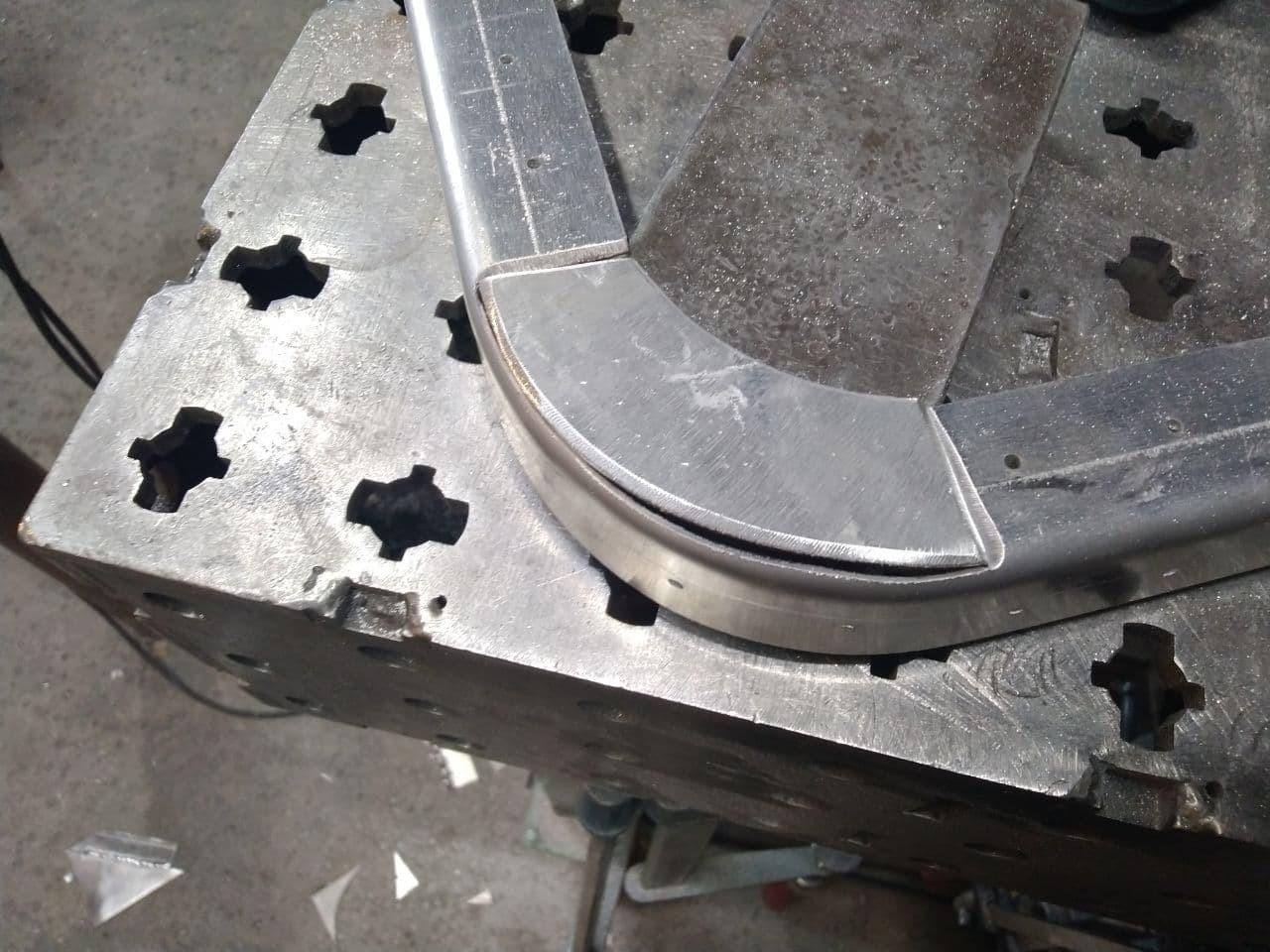

И привариваю сегмент, вырезанный из куска листа.

Разумеется, сперва прихватываю на точки, выставляю, а потом уже даю провар. В данном случае красота шва не имеет значения, потому что металл жирный, лишнее всегда можно снять.

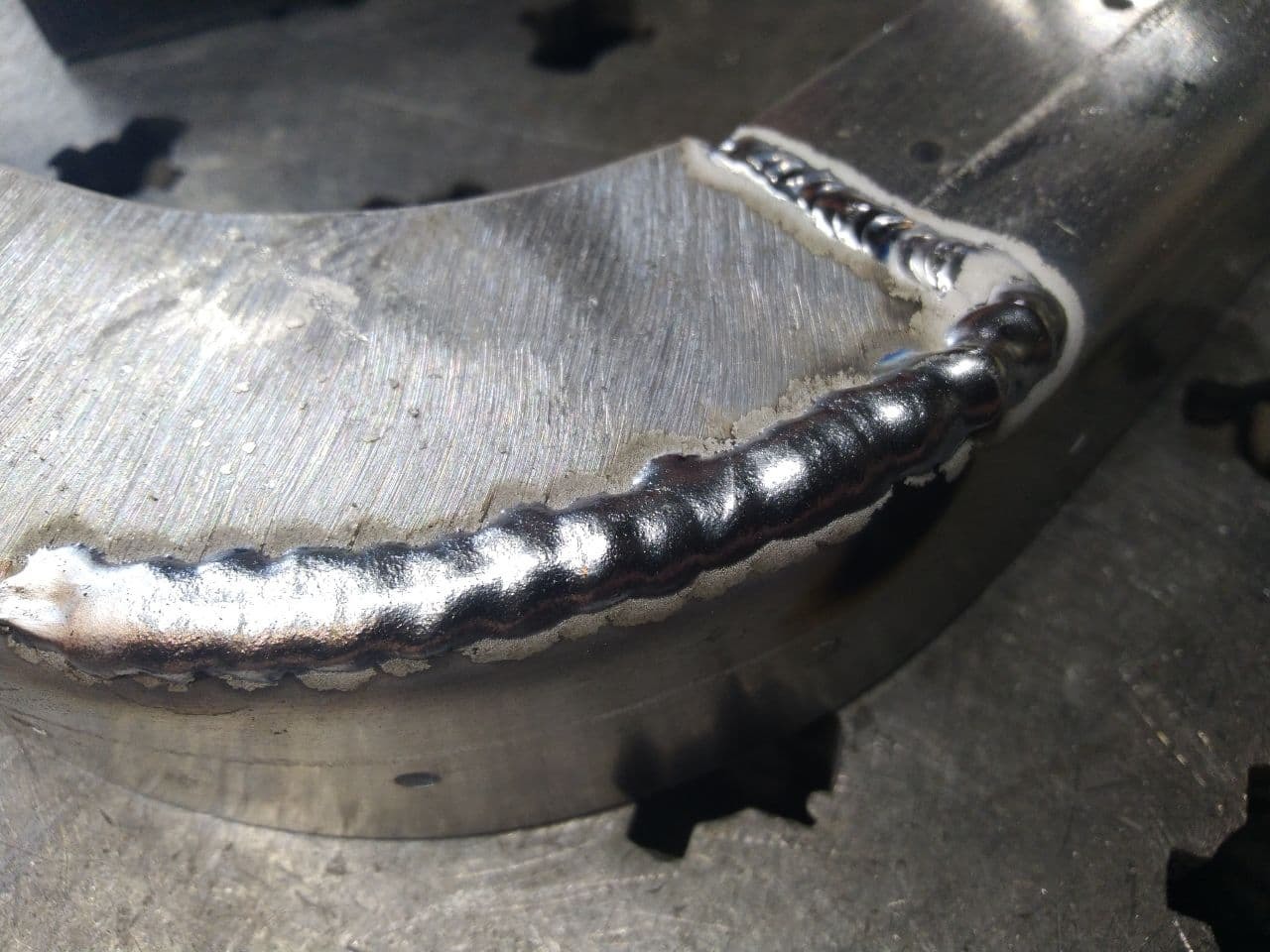

Дальний шовчик, который чешуйками, я наваливал мягкой присадкой Ф1,8мм - но она мгновенно уходит и замучивается пальцами перебирать, подавая её. А нижний шов по радиусу давал четырёхмиллиметровым "бревном" на могучем токе. И быстро и провар.

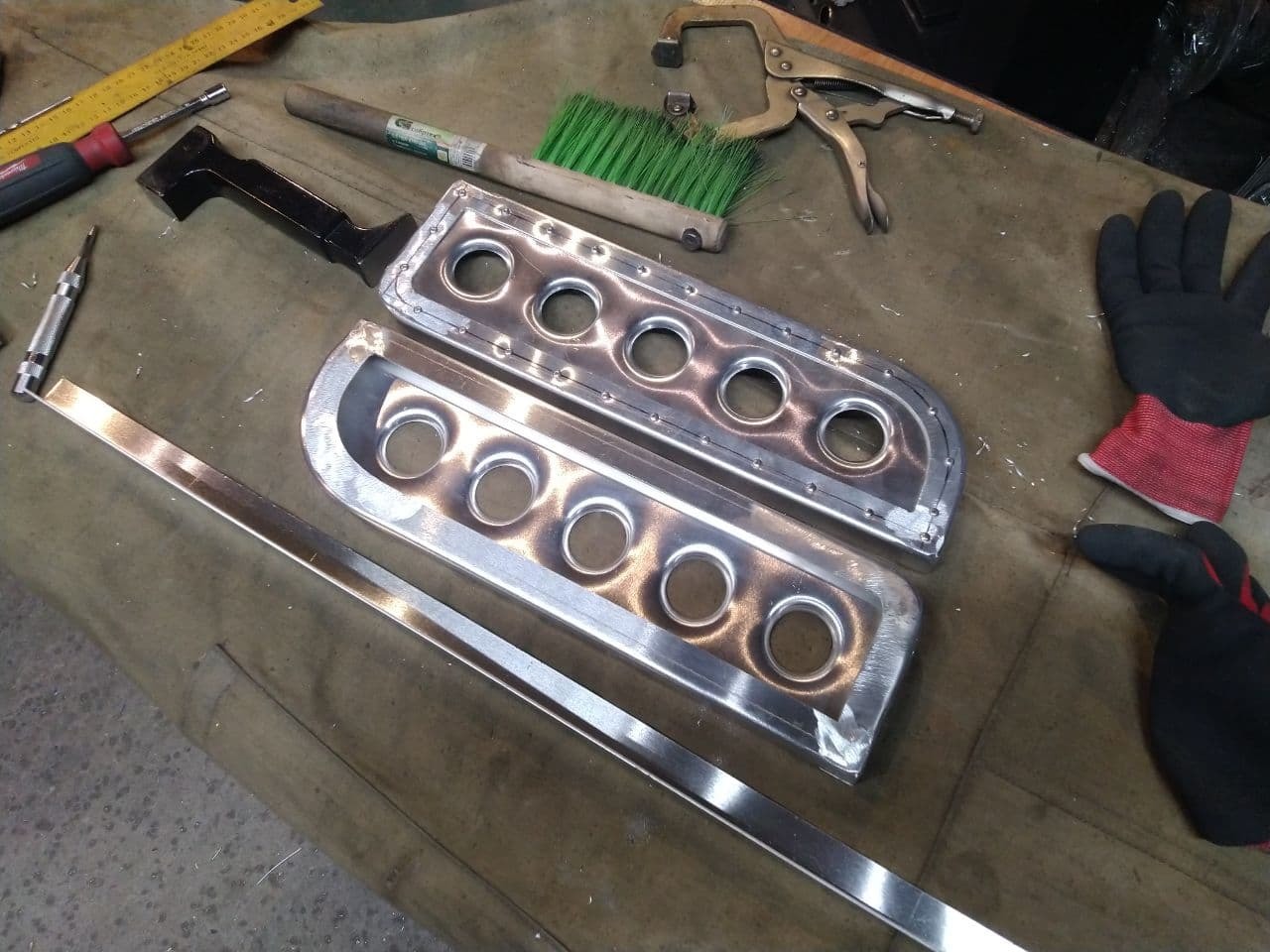

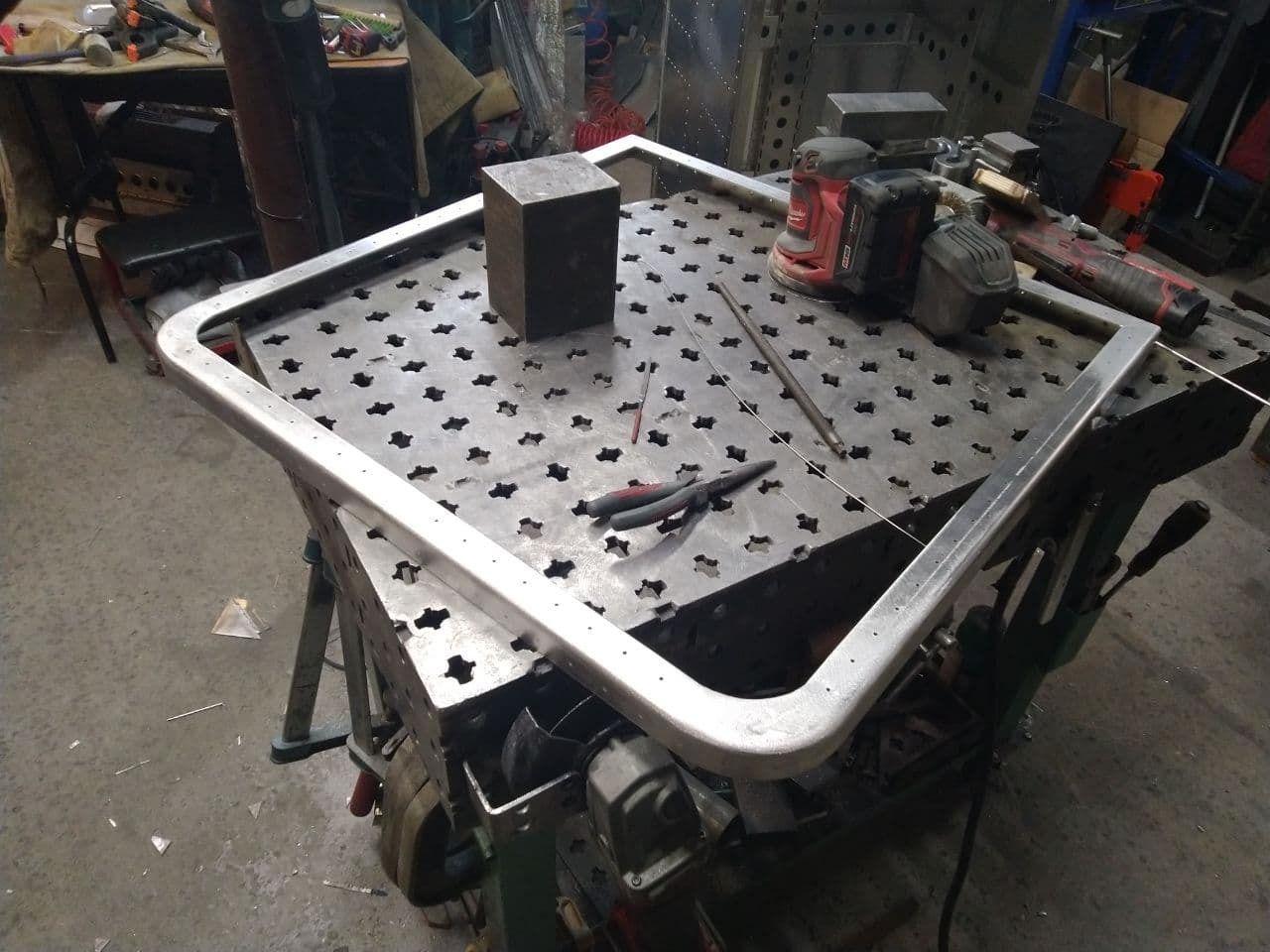

В итоге, получается вот такая рамка с радиусами:

Дальше это всё надлежит либо выводить под полировку, либо, как в моём случае, под покраску. Поэтому опять же - сильно стараться убирать риску не обязательно. Достаточно будет 100-120 грит - порошковка зальёт.

Кактатак. Это не учебник, парни. И не догма. Это то, как делаю я. Как мне в моей мастерской проще, легче, дешевле и т.д.
