Аналоговый эффект MXR Stereo Chorus - Reticon 5106 и непропаи⁠⁠

Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки).

Сабж куплен на Ебее в состоянии "for parts or not working" и давно пылился в ожидании разбора вещей после стройки и большого переезда.

Данный эффект представляет собой удешевлённую серию эффектов от известной компании-производителя гитарных эффектов MXR - commande series. Эффекты в подобных корпусах прославились ненадежностью. Экономия "на спичках" привела к одной из самых провальных серий, которая быстрая была снята с производства и теперь является коллекционной.

Начинаю с разборки и подключения платы педали "как есть".

Половинки держит между собой всего один шуруп.

Видна изолента - гнездо для "кроны" с таким "ремонтом" лучше всего заменить.

На фото понятно, что разъемы под большой джек сдерживаются лишь выступами крышки безо всякой фиксации. Очевидно, что это failure point (или слабое место) данного устройства и ему подобных.

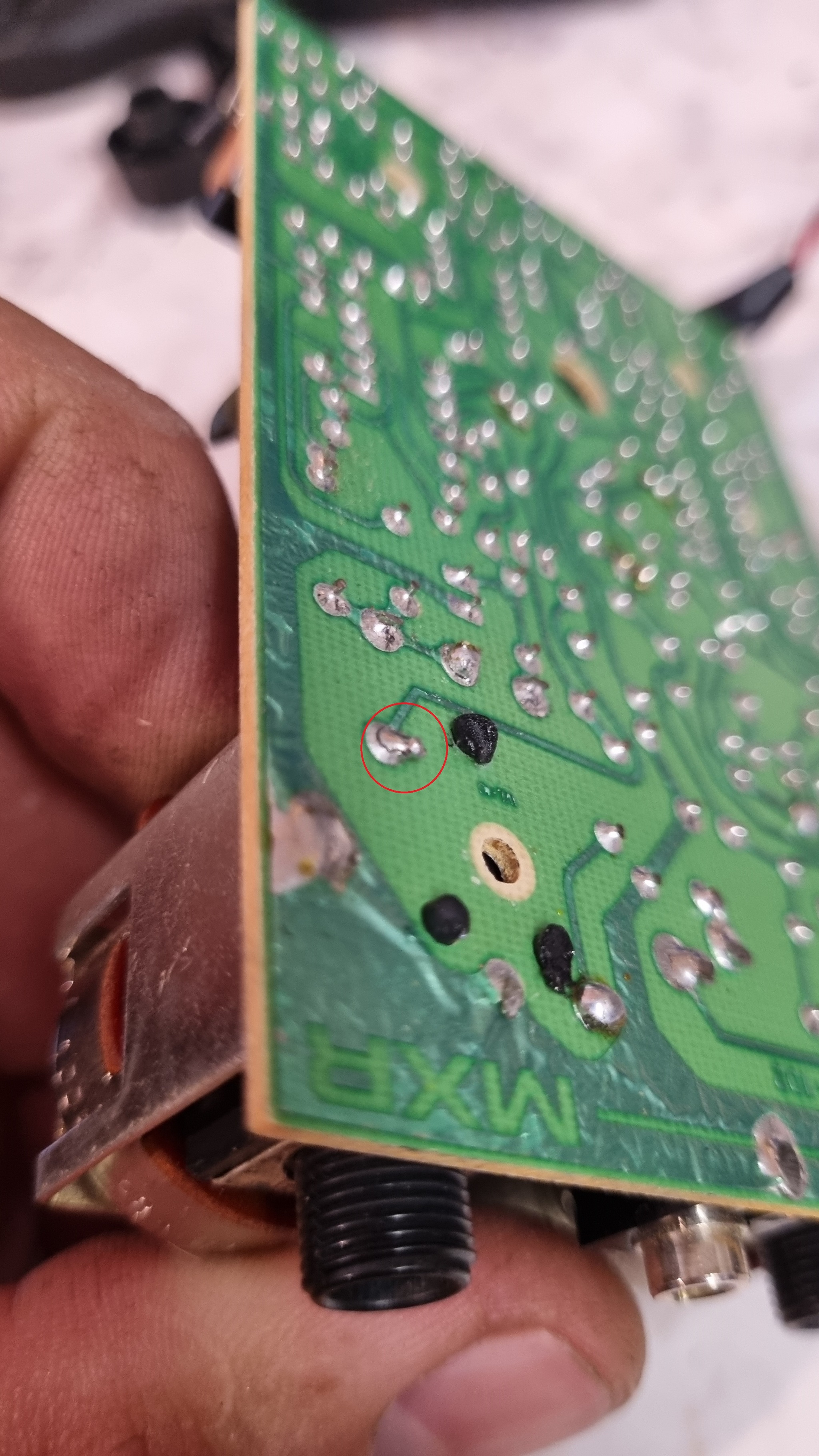

Очень много "отвалов" точек пайки. Но почему? Ответ, на самом деле, прост и находится на поверхности.

Ради экономии ножной переключатель (или футсвич, если использовать устоявшийся англицизм) разместили на довольно гибкой плате ради экономии. Ну и эти же экономисты применили припой "подешевле". Это и привело к тому, что при каждой включении эффекта с помощью ноги вся плата внутри изгибалась и довольно быстро выходила из строя, ведь жёсткости у корпуса так же никакой (см. выше про 1 шуруп крепления). Причём жёсткость для потенциометров обеспечили - есть отдельная металлическая планка. Логичная логика и экономная экономия.

Пропаиваю всю плату, заливаю очистителем контактов потенциометры и переключатель. Кстати, электролиты частично были заменены до меня.

Так же по моему опыту часто в старых педалях MXR выходят из строя танталовые полярные ёмкости.

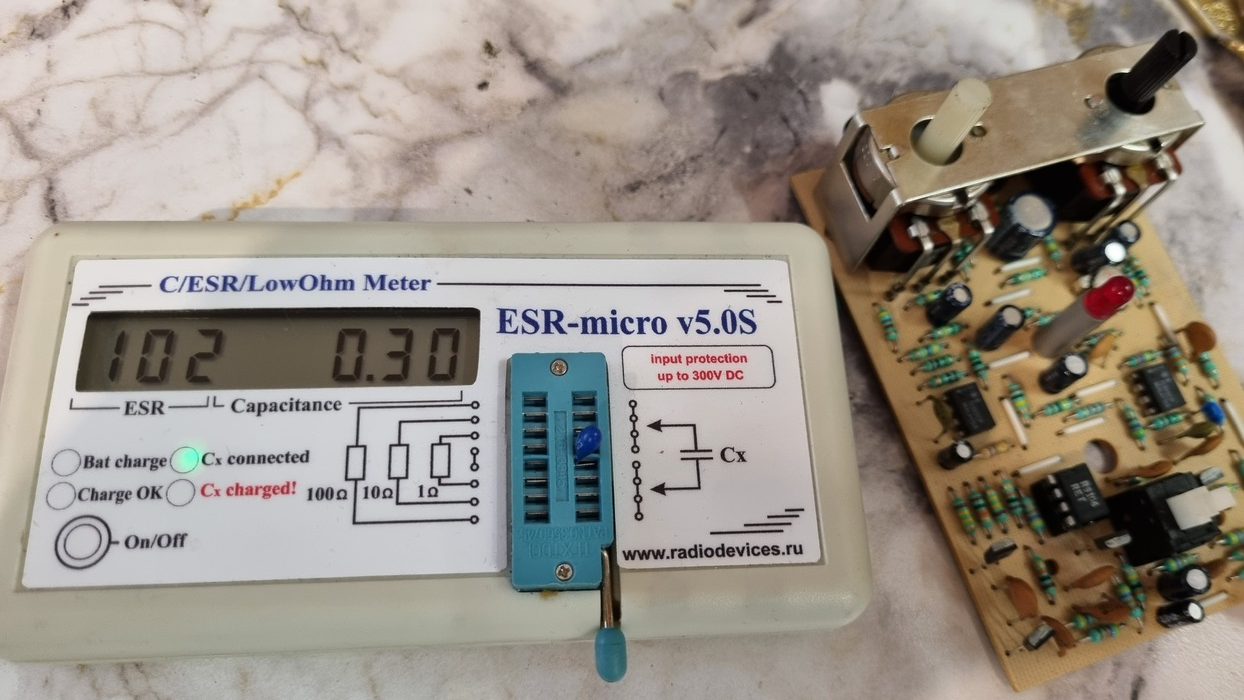

Вот этот 0.33*16в хоть и сохранил работоспособность, но так же стал и 100омным резистором.

Меняю все полярные конденсаторы на заведомо исправные.

Подключаю, калибрую рабочую точку микросхемы аналоговой задержки для достижения наименьших искажений.

PROFIT.

В целом эффект имеет очень приятное мягкое аналоговое звучание с характерными шумом в сигнале, который появляется из-за особенностей работы микросхемы Reticon R5106.

Педаль является отличным кандидатом на переселение в нормальный корпус с лечением "детских" болезней - установкой нормальных гнезд сигнала, питания и качественной ножной кнопки.

На ютубе нашел к сожалению только демо фейзера из такой серии. Видно что ручки нормально ничего не регулируют :)

Всем хорошего настроения!
