После изготовления трубогиба, надо было его куда-нибудь применить. Показать, так сказать, его полезность для жены, а то стоит такая железяка в гараже, место занимает ))). А вообще, я его изготовил, что бы сделать заказанную женой скамейку.
Начал проект с рисования шаблона на обрезке ДСП. Снял мерку углов и высот с плетёного из ивы кресла. ) Угол между сидушкой и спинкой 105 градусов считается комфортным для сидения. Сидушка, наклонена на 5 градусов к плоскости пола у спинки. Тогда попа не скатывается, а прочно уместивается на этой сидушке. )

Начал гнутьё железного профиля с изгибов задних ножек, переходящих в спинку. Новый трубогиб позволяет без усилий гнуть трубы парами.

Получается не совсем как на чертеже, но вполне сносно. Точности мне придерживаться не надо.

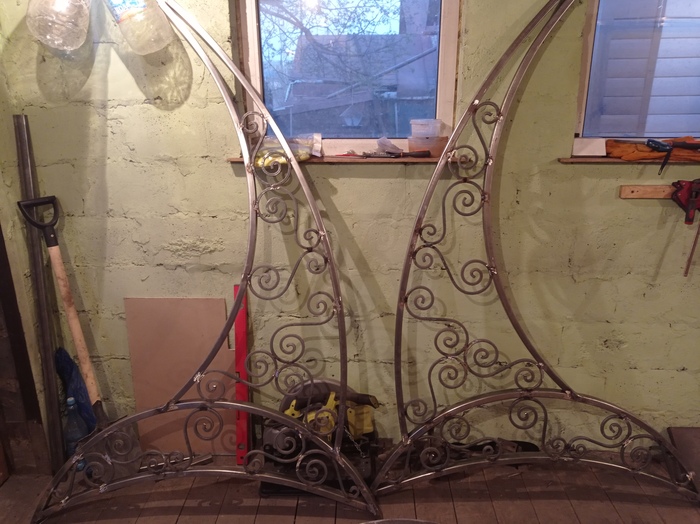

Сварил боковины и начал из оставшихся от забора кренделей набирать узорную вязь. Они не подошли. Пришлось подбирать размеры и гнуть новые завитушки.

Собрались вот такие штуки.

На подлокотники взял полосу, оставшуюся от изготовления калитки, её длинны хватило тютелька в тютельку. )) Пришёл её час! Не зря валялась в гараже.

После гнутия и подгонки завитков, сделал подлокотники.

Получилось вполне ничего так. )

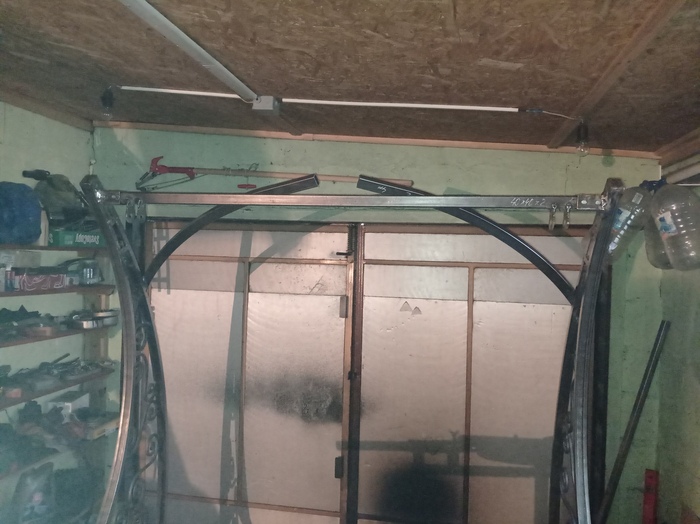

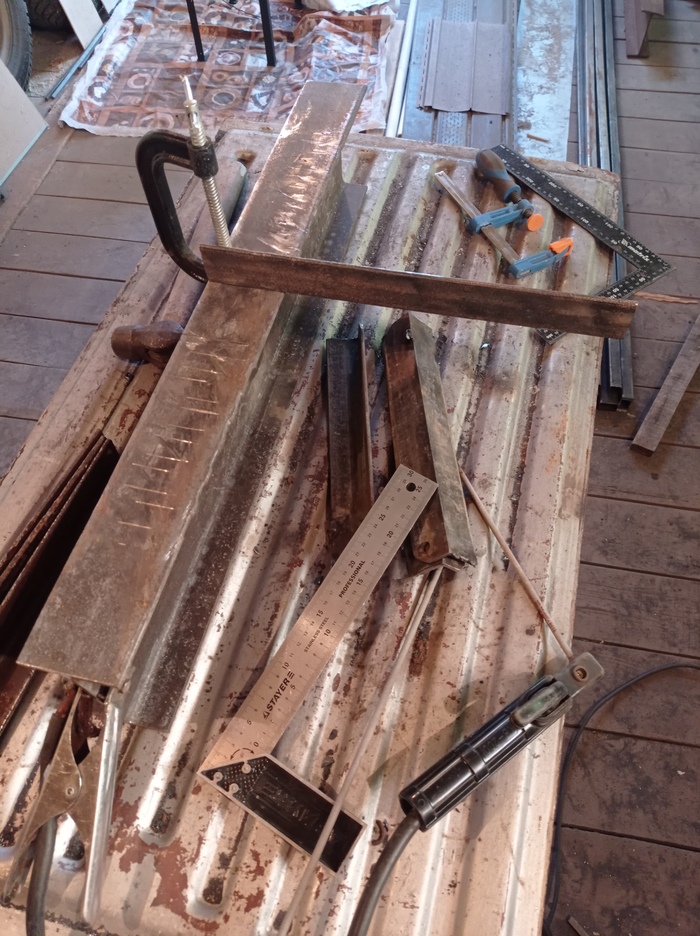

Для соединения боковин сварил раму. Ровных поверхностей для сварки нет, варил на полу. Долго её равнял и всё такое. Криволинейные фигуры варить легче.

А тут я получаю удовольствие от изгибания верхней дуги спинки. )

Она на самом деле ровная и симметричная. Но на фото присутствует перспектива, которая её искажает... )

Долгая подборка размеров и подгонка при изгибании завитушек вылилась вот в такую спинку.

Нижние распорки ножек сделал дугообразными. ) Зря что-ли делал трубогиб? И конечно же украсил их завитушками.

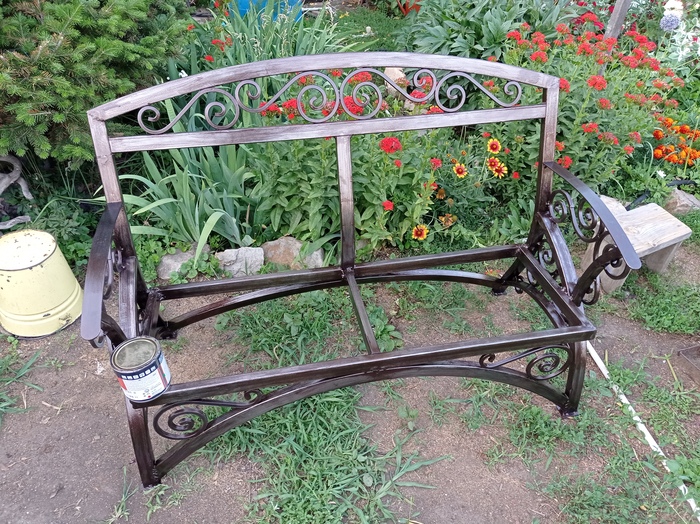

Окрас произвел шоколадной молотковой краской. На фото первая покраска. Красил в три слоя.

Потом произошёл перерыв в полтора месяца. Купил необрезные доски и ждал когда они подсохнут. Доски купил для крыльца. ) Имея доски, покупать специально бруски для лавочки посчитал нецелесообразным. Кроме сосны, в моём городе ничего не нашел, может конечно плохо искал. Древесину лиственных деревьев купил бы и брусками, ибо она не выделяет смолу.

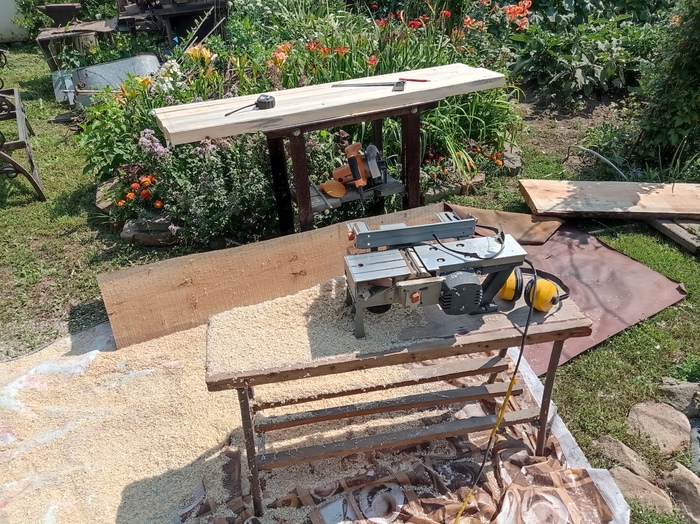

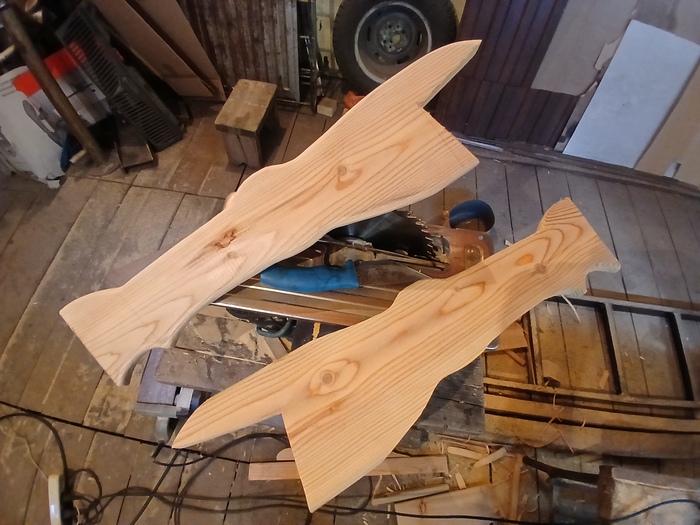

Немножко ручной циркуляркой вжуххх, рубанком жжжжжж...., шлифмашинкой жшжшж... ) И есть гладкие бруски нужного размера и формы. На спинку толщиной 2.5 см, на сидушку - 4 см.

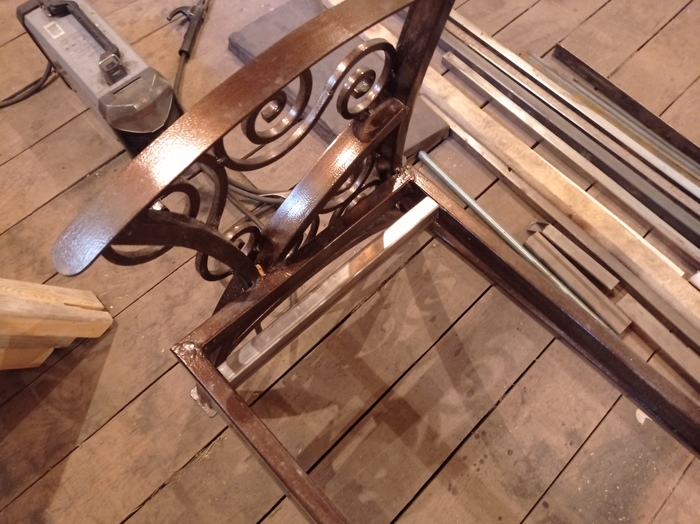

Ошибся с расчётами. Пришлось доваривать подпорку для прикручивания брусков сидушки. Изначально думал, что смогу прикрепиться к боковой раме. Даже просверлил один брус. Можно заметить заглушки на крайнем брусе.

Бруски прикрепил мебельными болтами. ) Большие, блестящие... брутальные...

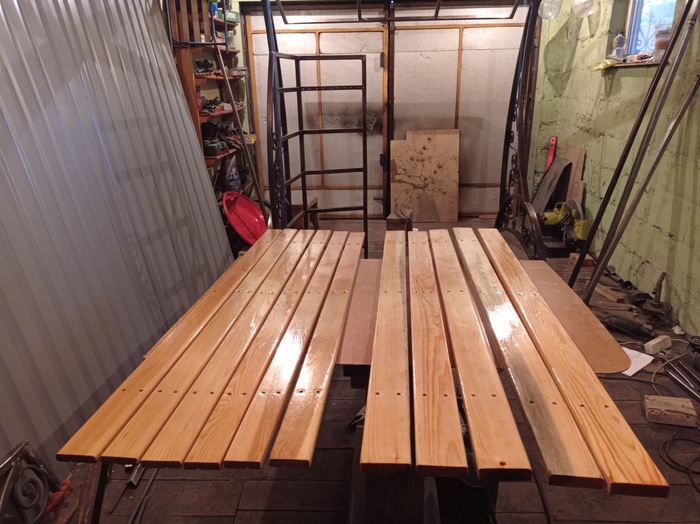

Древесину покрыл яхтенным лаком на два раза.

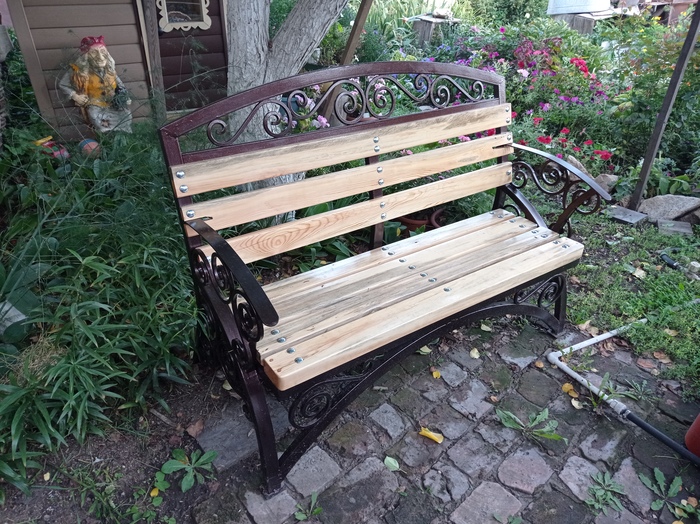

И получилась вот такая скамейка на два попаместа. )) Длина скамейки 120 см.

Жене понравилось. Теперь она просит такую же, но уже на три попаместа и ещё качельку... )

Скамейка получилась фундаментальной, весьма увесистой, и прочно стоящей на земле.

Себестоимость материалов, с учётом оставшейся краски, лака, без учёта электричества и амортизации инструментов составила примерно 8.500 р.

Решил я во двор сделать красивую лавочку, ) ну как решил... Жена попросила. Делать просто прямую лавочку не интересно. Надо какую-нибудь этакую.
Как раз настал отпуск, и было принято решение вначале сделать трубогиб, ибо покупать дорого, и вообще - не наш метод. Вот такой конструкции, как на картинке. Из соображения цельности и самодостаточности агрегата. Вторую конструкцию с домкратом отверг, так как потеря домкрата делает трубогиб бесполезным, этот минус посчитал достаточным основанием... ))

Картинки смотреть надо как комиксы слева направо и т.д.

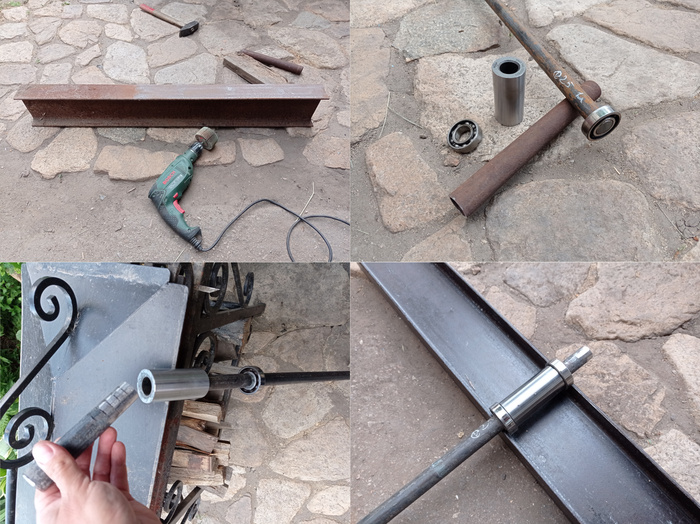

Двутавр лежит у меня со времён стройки. Почистил его от ржавчины.

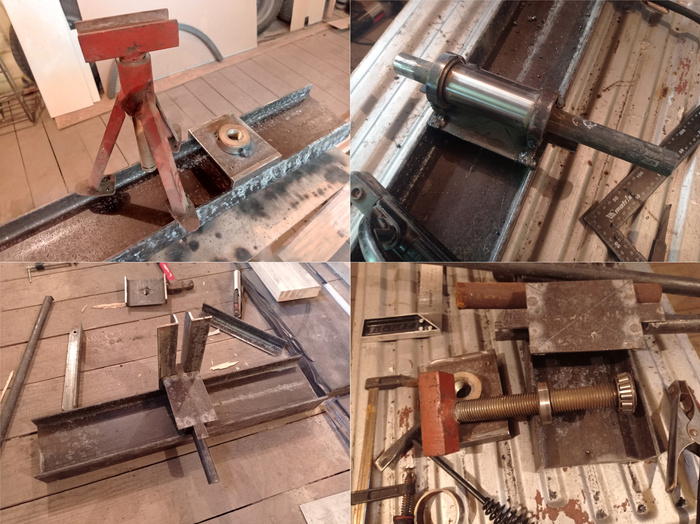

Начитавшись и насмотревшись всеблагого интернета, для среднего ролика приобрёл поршневой палец от Камаза 740-1004020 и круглый прут диаметром 25мм. По советам стал насаживать палец на прут... ))) Внутренний диаметр пальца как раз 25 мм. А фиг там. Прут весьма оказался шероховат. И палец насадился до половины. И при ударах молотком плющился этот палец. Пришлось засаживать прут с другой стороны. При таких действиях желательно обточить пруток.
Подшипники взял в гараже на полочке... ))) Они дождались своего времени.

Шпильку с резьбой и гайку взял от лежащей в уголке хреновины, выкидывать было жалко эту сложную инженерную конструкцию, Ураа! пригодилась! )).

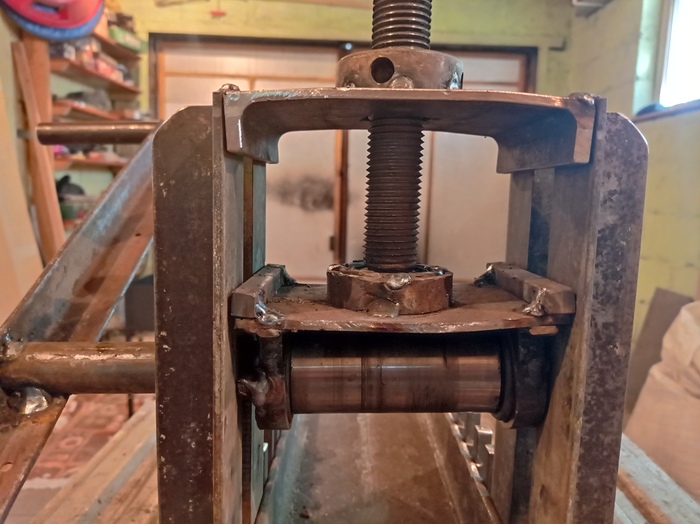

Подвижную полочку для валика сделал из 4мм полотна, выпиленного из двутавра.
Шпильку к полоске приварил через такой кривой подшипник. Когда вверх крутишь шпильку, он поднимает полоску с валиком.

Полочки двутавра по внешним плоскостям оказывается не параллельны. Пришлось притягивать направляющие уголки струбцинами.

Места под нижние валики решил сделать с запасом! ))) В интернетах их делают одно или два на каждую сторону. Я же, типа инженер самый умный. Нафигачу побольше... Тем более обрезков квадрата 10мм от забора осталось много, а выкидывать их жалко, а тут на дело пойдут.

Нижние валики изготовил из 204 подшипников и 20мм -ой шпильки.

Ручку крутилки сделал двойную. )) Я же себе, что экономить. На фото крутящаяся рукоять из белой трубы пвх. Так и не сделал, ибо я весьма ленив и излишества не приветствую. )))

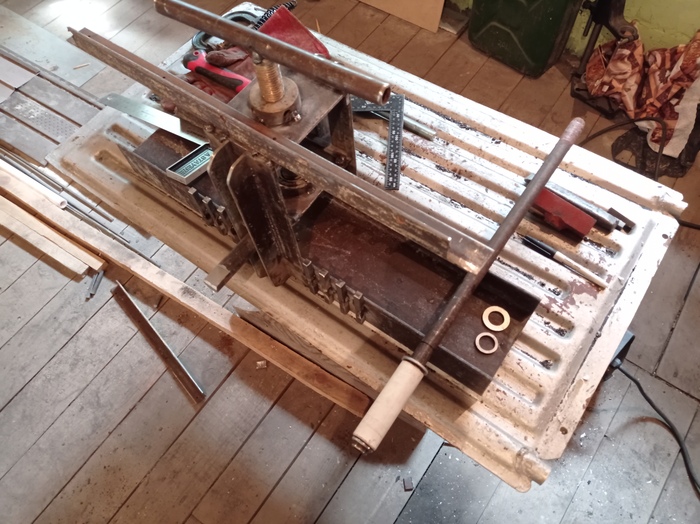

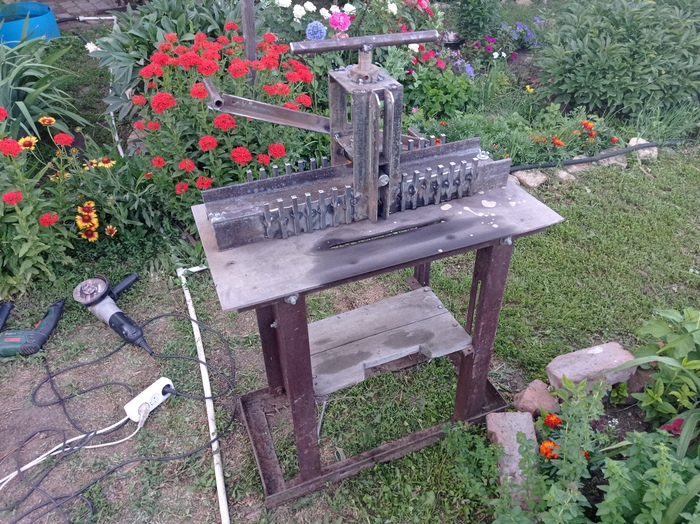

И вот! Это чудо инженерной мысли в сборе. Как ловко я на нём согнул трубу 25*25мм!

А потом я начал гнуть на нём трубу для ножек скамейки 25*40мм... И это я вам скажу то ещё действо! )) Закручивать шпильку за верхнюю рукоять, продавливая валиком трубу весьма тяжело! (использовал трубу как рычаг) По движению верхней рукояти трубогиб выкручивает в сторону. Надо его крепить на что-нибудь нерушимо стоящее на земле. Прикрутил я трубогиб на столик от циркулярки.

На этом трубогибе, исходя из вышеперечисленного, весьма неудобно работать. И трубы обрабатывались по одной. Это плохо для двух одинаково выгнутых труб. У меня даже возникла мысль переделать трубогиб на второй тип, который использует домкрат. Но на этот я потратил четыре дня! Жалко... И типо работает - не лезь!

Но тут случилось чудо!!! ))) А может быть закономерность моей рукожопости, тонкости материала или, а вдруг, моей неимоверной могучести!

Согнул я тробогиб! ))) Походил день злой...

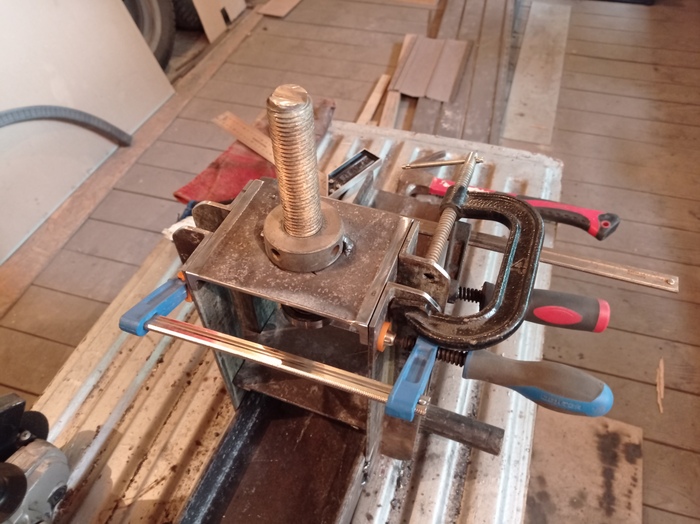

И решил сделать трубогиб второго типа. Примерно такой. Домкрат купил с крутилкой, ибо дешевле. С учётом опыта, на изготовление второго трубогиба ушло три дня. )) Прогресс на лицо!

За пол дня без сожаления распилил и разобрал сломавшийся трубогиб. ))

Валик и ручку использовал те-же. Но конструкцию приваривал как можно шибче! Как у сварщиков, ровным швом у меня не получается. А вот тычками очень даже. ))) Если сделать много тычков - то получится почти шов.

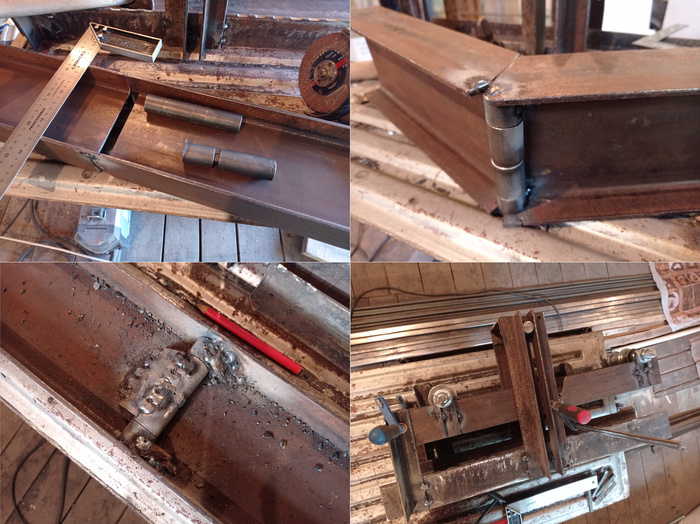

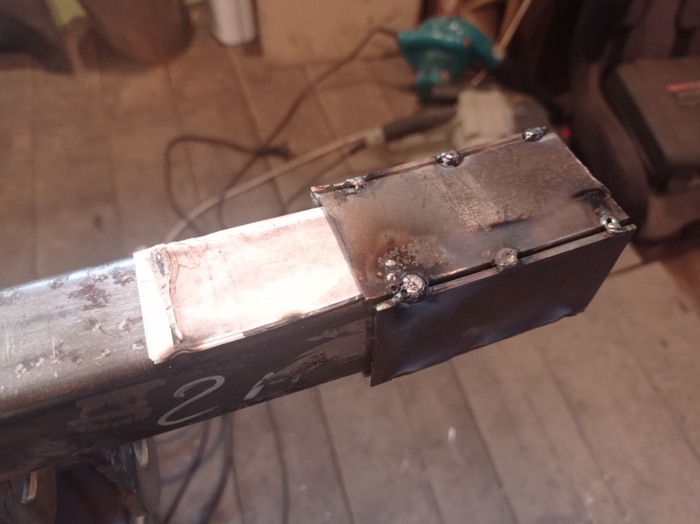

Так как у меня двутавр, то крепление петель и валиков для гнутья пришлось переосмыслить. )) Ну я же типо инженер! Приваривал петли с усилением их пластинами.

На второй фотографии срез под углом для сгиба двутавра выглядит красиво. Но! я не угадал с углом. Хотелось бы, чтобы эта часть поднималась максимально высоко. И пришлось долго подрезать и ровнять угол болгаркой.

На последнем фото - собрал для подгонки и оценки размеров.

С количеством мест крепления нижних валиков не стал заморачиваться. Достаточно и двух. А то на прошлой модели разбежался... ))

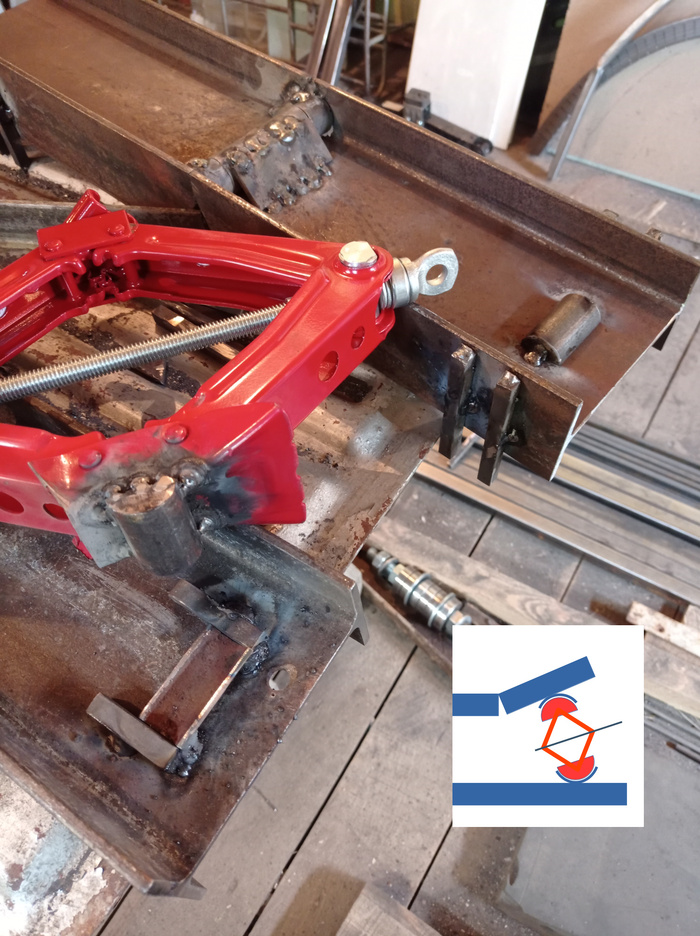

На фотографии домкрат смонтирован неправильно. Из-за этого у него погнулись и местами полопались зубцы шестерни. Пришлось его разбирать выпрямлять и проваривать зубцы.

Принцип правильного монтажа домкрата показан на схеме. При подъёме двутавра меняется угол наклона домкрата. На валиках домкрат наклоняется и происходит его деформация.

В итоге, верхняя часть домкрата стала выглядеть как и нижняя.

Верхнюю площадку с валиком монтировал на высоте 5,5 см от нижних валиков. Для замера вставил железные трубы

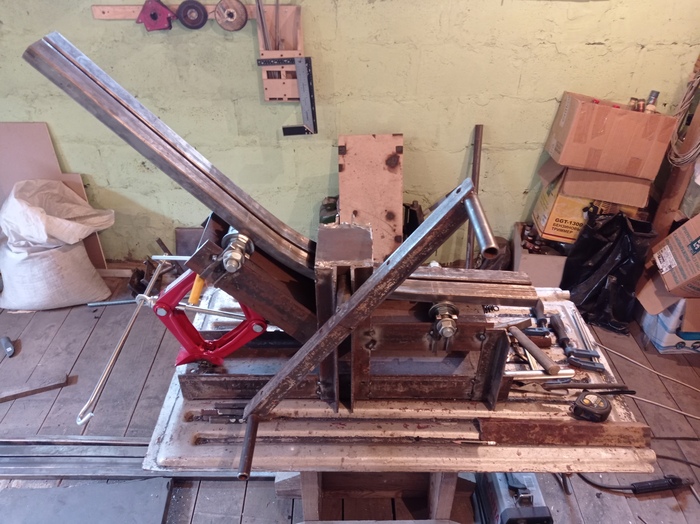

Получилась вот такая вот штуковина...

Ниже на такой вот штуковине я изгибаю две ножки для лавочки одновременно, но это уже другая история ))) .

Такая конструкция домкрата намного удобнее и легче в эксплуатации чем предыдущая. Для такой конструкции не нужно хорошо закреплённое основание.
Нахожу в нём один минус. Если потеряется домкрат, то переделанный домкрат бесполезен в хозяйстве, и трубогиб без домкрата не функционален.

На запчасти и материалы потрачено в районе 3500 рублей. Если посчитать стоимость не сданного в металлолом хлама выйдет чуть больше.

Выросли в цветнике большие кусты пионов. Жена захотела приобрести опоры для цветов, что бы кусты не разваливались. В магазине опоры сделаны из трубочек. Уже покупали, хватает их на пару сезонов. Решил сделать опоры сам, на долгое пользование. )) И порадовать жену. Приобрёл круглые пруты 8мм за 1500р. Рассчитал длину прутов на ноги - 120 см, длину на круги - 170 см.

Всего делать буду 7 опор. )) По изготовлению, выдавал их по одной. Одна опора - одна единица счастья для жены! Всего семь! А если выдать все сразу, то будет это действие всего одной единицей счастья. )))

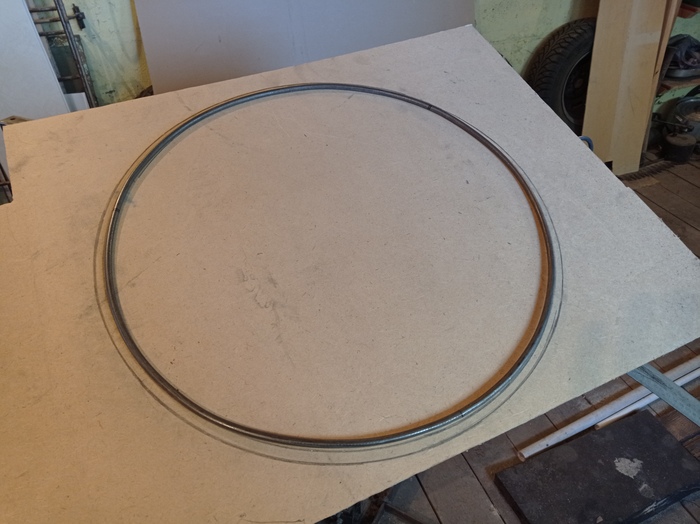

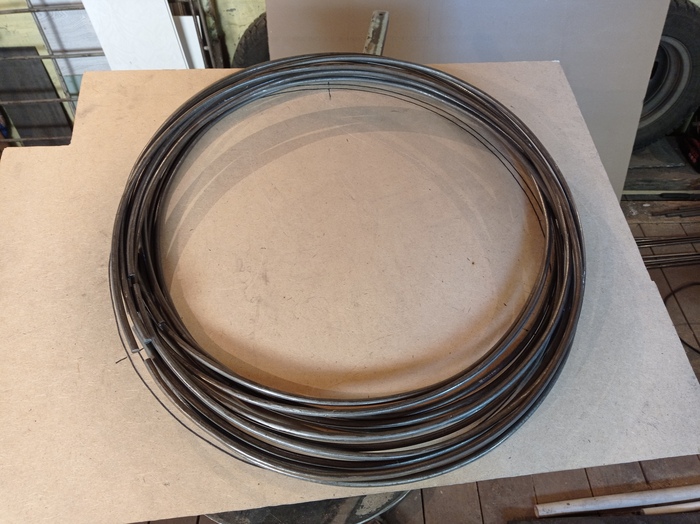

Первоначально круги гнул на бочке. Бочка так себе ровная, но первоначальный изгиб даёт.

Получились вот такие заготовки.

Выравнивал вручную по лекалу. Получалось более менее ровно. )) После изготовления обручей болело пузо.

Смотрится весьма увесисто и солидно.

Опоры будут с завитушками. ) Не зря же у меня стоит улиточный столик.

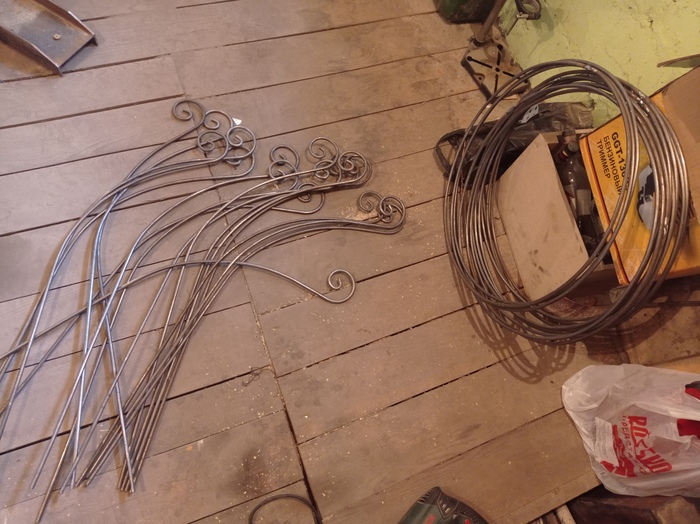

На той же бочке придал ножкам изогнутую форму. ) Ровнял их так же вручную на пузе, по одной шаблонной кривульке, чтобы они были одинаковые.

Для облегчения сборки изделия сделал деревянный шаблон. Кот недоволен. Гудю болгаркой и сверкаю сваркой. Он пошёл валяться в другое место. )

Привариваю нижний обруч. Ножки изогнуты так, что верхний обруч надевается с натягом. И его удобно приваривать. Разметил места соединения ножек и обручей...

... и дело пошло весьма быстро. Только первую опору делал долго.

Покрасил остатками краски от забора.

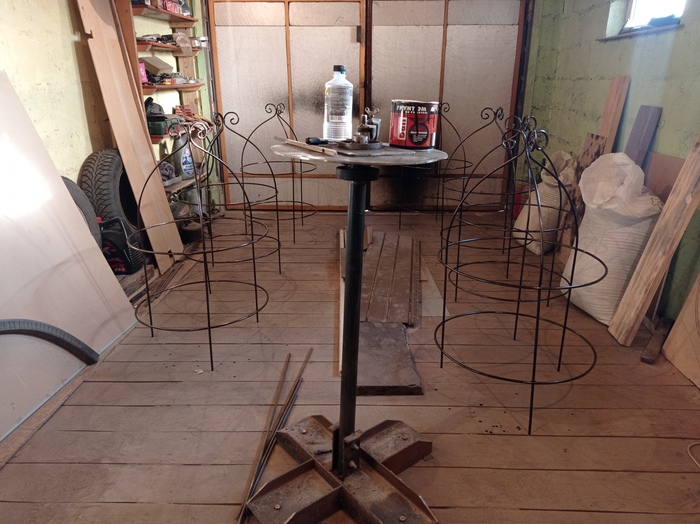

Так выглядят установленные опоры.

А это через неделю уже совсем красиво. )

Себестоимость одной опоры вышла примерно 250 руб.

Пока огородный сезон не начал отвлекать от нестабильного состояния мира. Решил отвлечься созданием чего-нибудь стабильного... Например, сумки.

Просто шить сумку - не наш метод! Надо чего-нибудь с закосом под высокохудожественное. Для души!

В наличие имею мягкую коричневую кожу химического дубления и чёрную плотную и жёсткую, похоже хромированную кожу. Тиснение на них не сделаешь, поэтому буду заниматься аппликацией.

Начал шить с самого любимого. С задней части. )

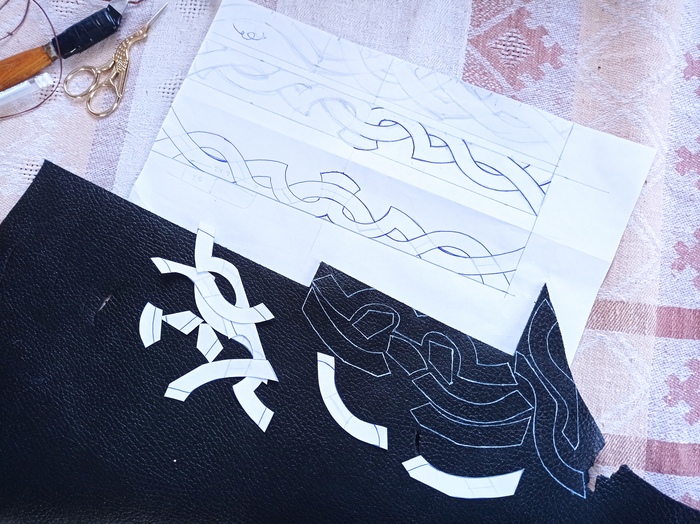

Честно стырил с интернета узор. Нарезал по получившимся шаблонам кусочки кожи, загогулисто выложил кусочки на основу и приклеил. Пробил дырдочки пробойником и пришил.

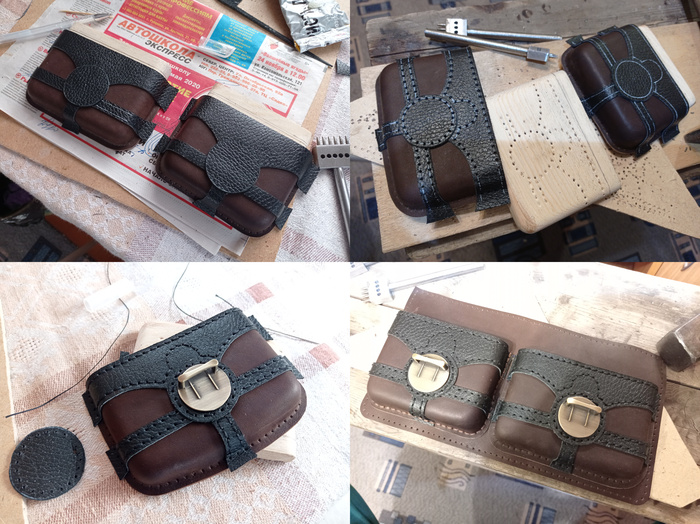

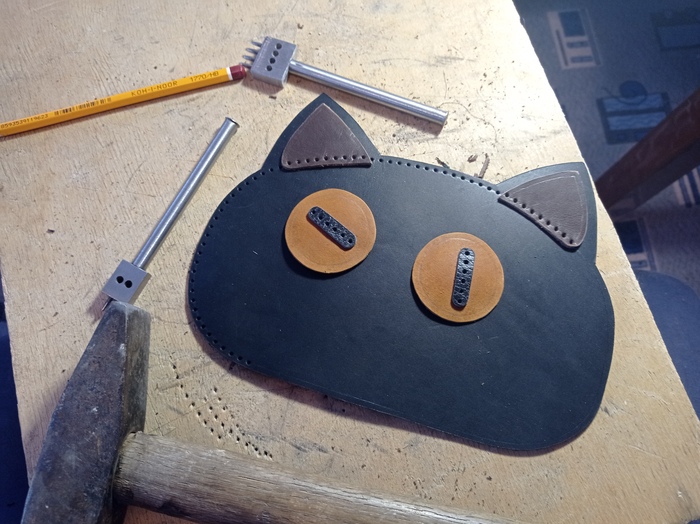

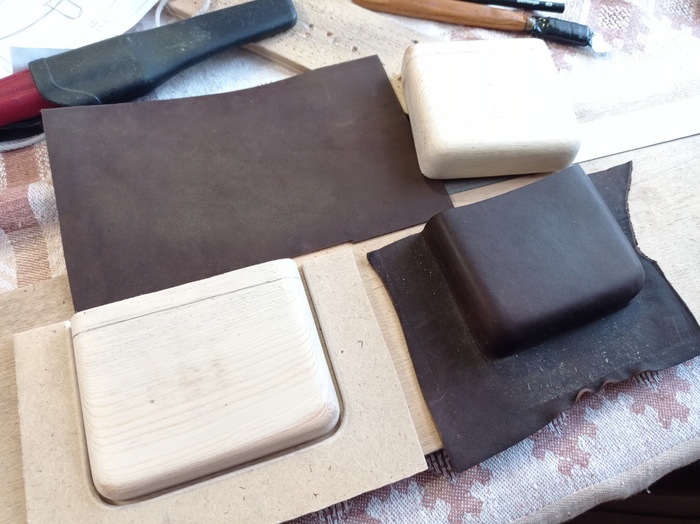

Одновременно с задком изготовлял кармашки для передка. Какой же передок без отдельных кармашков? ) Карманы решил делать одним натянутым куском. Изготовил шаблоны. И по ним вытянул кожу, предварительно подержав её минут пять в кипятке.

За три дня кожа высохла и приняла заданную форму. Кармана будет два. Один для ключа от машины, другой для банковских карточек.

Карманы армирую черной кожей. Она служит декоративным украшением и усиляет мягкую коричневую кожу.

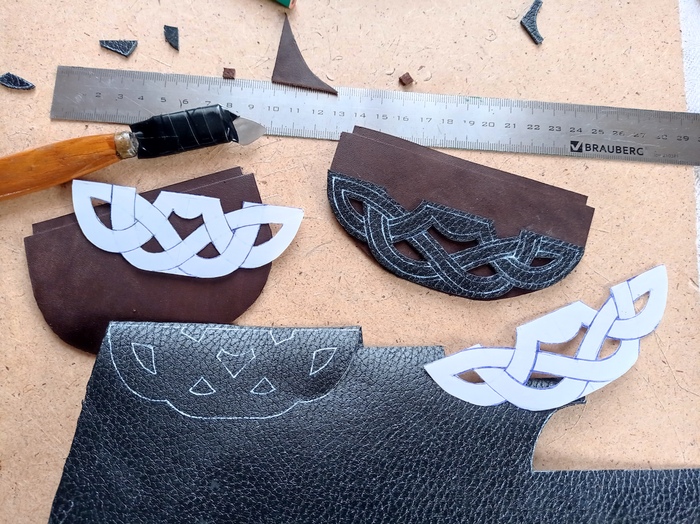

Для клапанов карманов уже не получилось просто так сдуть узор в интернете. Пришлось узор  адаптировать к размеру и форме.

Так как клапаны должны быть удобными и ровными узор сделал плоский. Придавая объём только нитками.

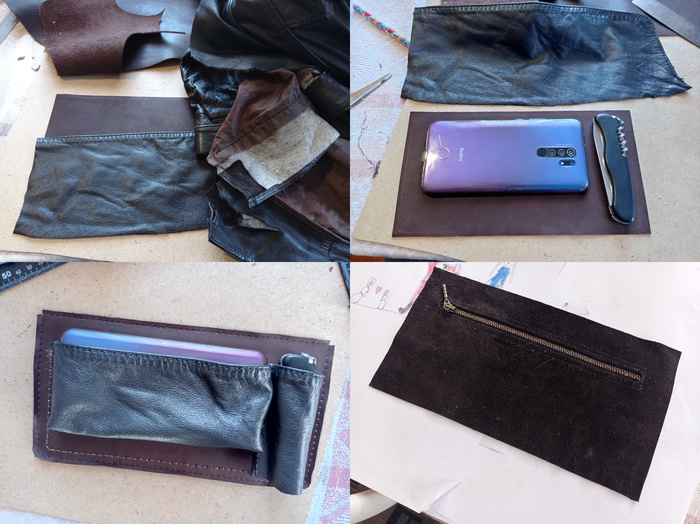

Для внутренних карманов стало жалко кожи. Решил сделать их из старой кожаной куртки. ) Пришло её время!!! Не зря валялась и занимала место! Очень удобно край куртки стал краем кармана. Кармашек с молнией на задке сумки предназначен для пропуска.

Низ сумки усилил кусочком кожи. ) Чтобы брюшко не провисало, а было плоским, спортивным и подтянутым!

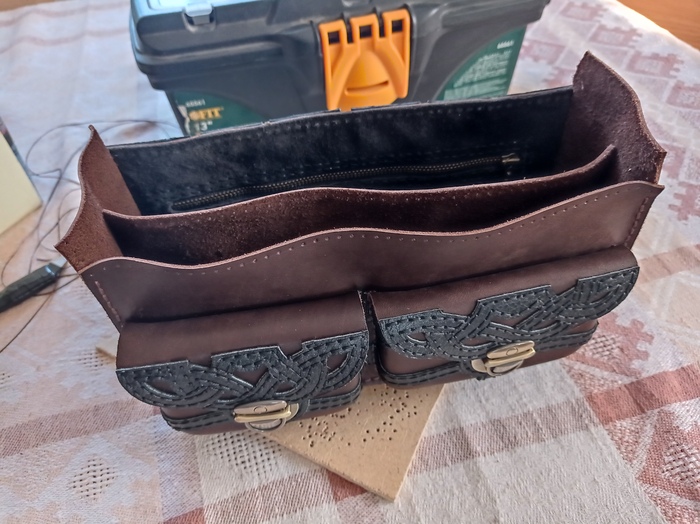

Получилась такая вот штукенция.

Мне не понравилось место над карманами. оно получилось мягкое и гнутое. ))) Как в том анекдоте - А ещё, они мнутся и гнутся!

Решил его усилить узором из жёсткой кожи. Узор рисовал сам, т.к. уже втянулся. Я же типо творческий индивид, чего это я буду с инета узоры сдувать! )

А раз начал усилять, то и бочки надо усилить, а заодно и украсить!

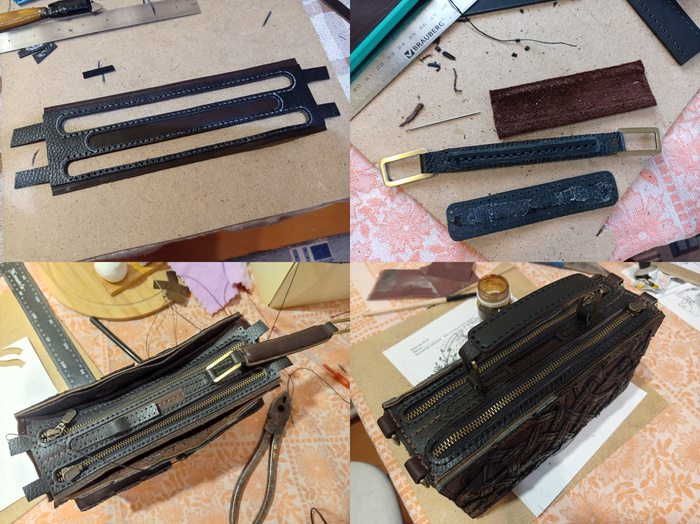

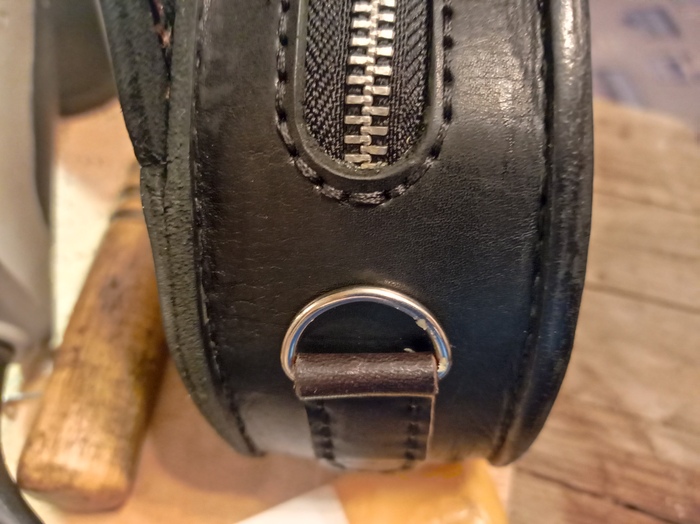

Верхнюю часть сумки сделал тоже с усилением. Ручка с низу мягенькая и выпуклая, сверху ровная и жёсткая.

Получилось, по моему мнению симпатично, но как-то аляповато. Но я питаю надежду на изменение цвета коричневой кожи, после покрытия составом от влаги.

Рецепт смеси от влаги вычитал в интернете. Воск - 2 части. Льняное масло - 2 части. Скипидар - 1 часть. Что значат эти части фиг его знает. Я ориентируюсь по весу.

Воск отталкивает влагу, льняное масло со временем минерализуется, что предотвратит вымывание воска из кожи, скипидар усиливает пропитывающие свойства состава. Так я понимаю эти составляющие.

На водяной бане растворяю всё до однородной массы и остужаю. Намазываю сумку составом и прогреваю феном на 150 градусов. Состав нагреваясь, впитывается в кожу.

Урез обрабатываю специальным карнаубским воском (специально прикупил для таких случаев). И затираю сликером.

Про лучшие способы обработки уреза знаю. Но так же знаю, сколько это будет стоит. Тем более в текущее время.

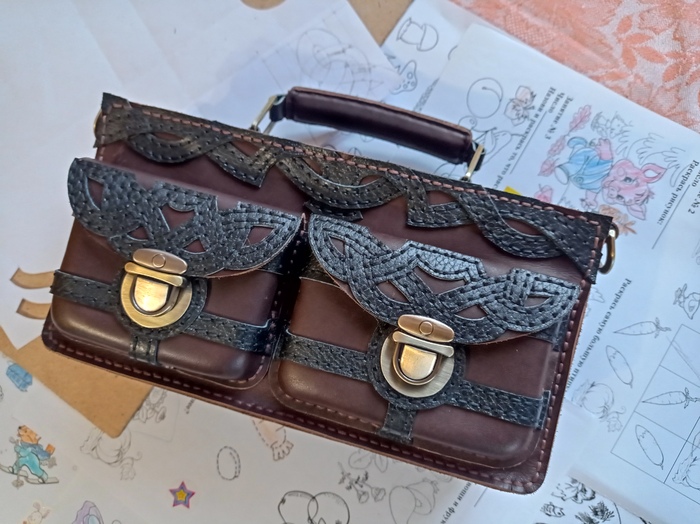

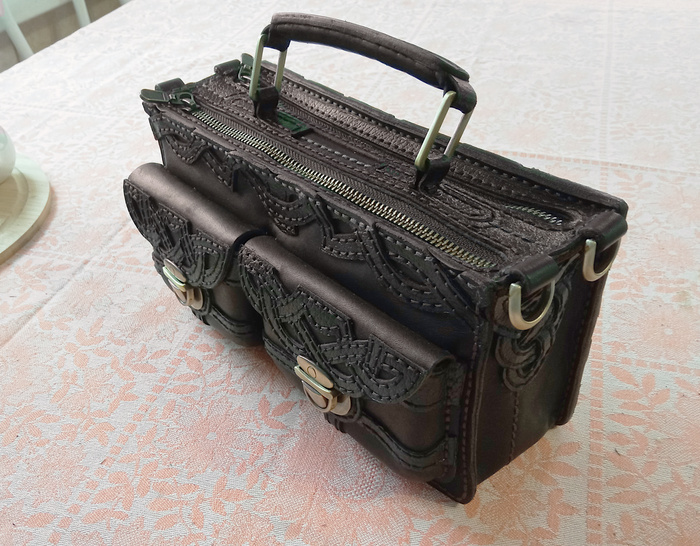

В итоге получилась вот такая сумка. Цвет вышел вполне симпатичный. Через недельку, когда выветрится запах скипидара, сумку можно будет начать использовать.

После постройки нового забора встал вопрос о замене почтового ящика. Старый ящик был выкрашен в зелёный цвет и вообще, весьма "раритетный". ) Просто купить новый почтовый ящик не наш метод! ) Да и ворота от старого гаража остались. Почти халявный металл! Новый покупать не надо, а этот жалко сдавать на металлолом!

Было сделано подобие массогабаритного макета из картонных коробок, которые использовались в дальнейшем как лекала.

И приступил к пилению ворот.

Это кружочек будет чердачным окном. Все элементы очищал от краски болгаркой лепестковым наждачным кругом.

Маленькие пропилы делал бормашинкой. Покупные отрезные круги без усиления стеклопластиковой лентой , состоят только из образива и стирались за один пропил. Круг сделал из диска болгарки.

Надо сделать окошечко, что бы было видно содержимое ящика.

Процесс пиления... )

Домику для писем обязательно надо черепичную крышу! Для солидности. )

Собираю дверку из которой будут доставаться письма. Ну или квитанции на оплату. Между рамой окна и дверцей проложена проволочка, с таким учетом, что в образовавшуюся щель можно будет засунуть что-то заменяющее стекло.

Балясинки для балкончика изготовил из электрода четвёрки, отбив его молотком и зачистив шкуркой.

На этот балкончик жители домика по утрам будут выходить пить кофе. ))) А то что дверь заварена - это уже их проблемы!

Делаю заборчик и лавочку из гвоздей. ( Появилась мысль пойти поучиться на сварщика)

)) Гвоздевая лавочка...

Примеряю забор и лавочку. Вполне ничего себе так. Но заборчик маловат! Не войдет туда поллитровая бутылка пива.

Свариваю получившиеся элементы вместе...

Приклепал дверцы и щеколду. ) Шарниры к крышечке вбросной щели приварил. Но как-то не очень хорошо и красиво получилось. ) Отдельно показывать не стал, что бы матёрые, да и просто сварщики не засмеяли.

К планкам крепления приварил болты.

А сами планки приварил к задней стенке домика и держательной трубе. Места сварки зачищаю болгаркой, так они аккуратнее смотрятся.

Домик покрасил шоколадной молотковой краской в цвет забора. Вместо стекла использовал чехол от телефона. Щели промазал силиконовым герметиком.

Когда устанавливал столб соседи поглядывали - что это он за крест тут вкапывает? )

Вот такой вот ящик получился.

Рамы окон и дверей промакнул губкой вывалянной в бронзовой краске.

А вот тут домик в действии. В окошко видно, что в домик что-то положили.

Какую снежную фигуру сделать в год быка?  ))) Не буду изгаляться, сделаю быка.

Пластилиновый макет быка получился вот такой.

Куб снега размерами 3*1,2*2 метра... Зад быка уже начали ковырять.

Немножко поубирали снег под брюхом и на морде.

Придали некую форму. Но на этом ещё рано останавливаться... )

Обтачиваем фигуру и придаем более плавные формы. На данном этапе произошло страшное!!! )) Неосторожное движение лопаты... и у нас так скажем получился совсем молодой бычок. Но с другой стороны, если долго стоять на улице на морозе... оно и не так скукожится...

Глаза большеваты получились, подрежу.

)) Летит сова ночью, в кустах глаза большие светятся. Сова, испуганно - Ты кто? - Я мышка!!! - А чего глаза большие? - Я тужусь, какаю!!!

Получился вот такой бык, поедающий двойку...

Бык сбоку на фоне своего прототипа...

В продолжение поста "Забор"

Продолжил делать калитку.  Аллилуйя!!! )) Да снизошла на меня благодать...

Долго искал в интернете замок для калитки. Остановился на экономичном за 3150 плюс ответная планка за полторы тысячи. Сделал заказ. Перезвонивший мне менеджер, узнав, мой регион отсоветовал этот замок. Ибо ручка и корпус пластиковые, внутренности алюминиевые - в общем так себе замок. А замечательный замок за 8400! Я согласился, отменил заказ и взял время на подумать.

Жена категорически против закрывания замка. В её детстве был случай - замок замерз и она простояла вечером в метель у калитки ожидая возвращения взрослых. ) Ну и не принято у нас как-то лазить по чужим дворам. А тех, кому надо залезть, подозреваю, замок не остановит.

И вот моя внутренняя жаба стала как-то против защёлки на калитку за 10 т.р.

Решил сделать защёлку самостоятельно.

Поискал в интернете... Не много там видов защёлок. ) Разработал модель защёлки, типо, сам. Под свои возможности и нужды...

Ручки решил "отковать" )) из квадрата 15 мм. Должно же в кованном заборе быть чего-то кованное по настоящему.

Улитки будут служить противовесами, чтобы язычок защёлки опускался вниз. )) Самое надёжное это не пружины, а сила тяжести.

Плющу и из изгибаю тело будущей ручки...

Стараюсь сделать ручки одинаковыми.

Обтачиваю острые углы. Ручки оставляю нарочито грубыми со следами поковки.

Осью для ручек будет служить прут 14 мм. Удерживатель, в котором будет двигаться ось для ручек сделал из петель. Внутренний диаметр отверстия 14 мм. Прут обточил до 13 мм на гриндере.

Прижимал прут к движущейся ленте гриндера. Чуть ослаблял хватку, что бы прут начинал крутиться. Таким образом получается почти ровная круглая поверхность.

С замком позанимался... ) Надо повесить калитку и воротину на петли.

Приварил направляющие, к которым проволокой притянул элементы.

В интернете высмотрел, как варить петли. Проволока равномерно отдаляет петлю от поверхности столба, что необходимо для работы петли. )

Повесил ворота на петли. Теперь можно заняться вплотную защелкой.

Толстое железо на язычок защёлки и ответную планку дал товарищ. Остальные кусочки остались от мангала и ленты для калитки.

Элементы защелки перед сваркой.

Из полосы в 10мм выпилил и собрал ответную планку. Ответная планка собрана из трёх слоев. Высокий, округлый стопор приварен отдельно. Швы заварил и зачистил. ) Монолитом она выглядит солиднее. Площадку, по которой будет скользить язычок защелки сточил под небольшим углом.

Привариваю к оси язычок и ручки. Защёлка будет не разборная.

Вставил ось в держатель и разметил стопоры, чтобы ограничить ход язычка. Не хочется,  что бы ручка крутилась пропеллером и висела вниз при открытых воротах. )

Ещё и сверху пластиной прижал.

Приварил вторую ручку. И стопор на ось вращения. Под стопор использовал отпилок от петли.

Так как настали морозы под 20 градусов, а калитку в зиму некрашеной оставлять не хочется - заржавеет. Красил воротины в бане. ) Заодно и помыться не получилось. Места мало.

Вот такой теперь у меня вид на улицу со двора. Лесенка и перилки временный вариант, сделанный на скорую руку. )) Как известно, у нас нет ничего более постоянного, чем временное...

Левую воротину сверху притянул тросиком. Снизу позже сделаю задвижку в пол для жёской фиксации.

Фундамент следующим летом хочу облицевать цокольной плиткой под камень.

А это вид с улицы.  Летом докрашу недокраски. Обжимки и цветы посеребрю методом сухой кисти. )) Предлагал жене пару окончаний пик покрасить красным, но она против.

Рядом с воротами дерево, Не дуб конечно, но все же... )) Когда идет дождь, со слива натекает приличный такой водоем. )) На воротах семь почти звёзд. Осталось написать - Скажи друг и входи! )))

Защелка...

Пару видео работы защелки.

В итоге защелка обошлась примерно в 250 рублей.

Забор с фундаментом, материалами и всем прочим вышел в районе 50 т.р. Плюс положительные эмоции при его создании и глубокое чувство удовлетворения при созерцании готового изделия... ))
