Принесли планшет prestigio multipad pmp7100d3g с жалобой на зарядку.

Особенностью данного планшета является крайне не удачное зарядное устройство .

Мало того, что оно крайне хрупкое, так ещё и редкое + относительно дорогое.

Родное ЗУ было порвано в нескольких местах + погнут сам штекер (сфотографировать забыл).

Гнездо в планшете тоже разбито и оторвано от текстолита. Ставить новое гнездо и искать человеку новую зарядку дело не благодарное. Многим клиентам таких зарядок хватало на месяц аккуратного использования. Некоторые решали проблему некачественных зарядок путём заказа огромных партий с Али. Но я предлагаю вам иной выход.

Заряжать планшет через mini USB! Звучит хорошо, только вот у данной модели такой функции не предусмотрено. 5в от гнезда mini usb уходят в никуда. Китайцы просто не распаяли часть платы.

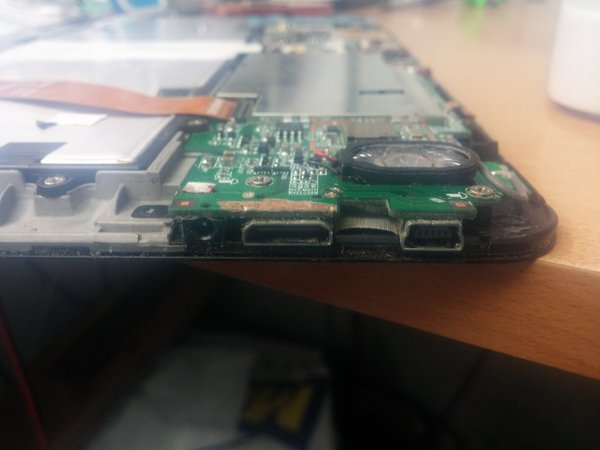

Слева многострадальное китайское гнездо. А справа стандартное USB.

Весь физической смысл переделки заключается в соединении 5в линии USB с 5в от гнезда ЗУ. И для этого нам понадобиться всего 1 проводок.

Далее можно либо подпояться к гнездам, либо проследить куда идут дорожки и замкнуть их в удобном для нас месте.

Так как я знаю этот планшет "как облупленный", и с таким дефектом их сделал штук 20, я даже не достаю плату из корпуса, а просто отключаю АКБ и приступаю сразу к работе.

Вызваниваю нужные дорожки, зачищаю от лака и замыкаю их.

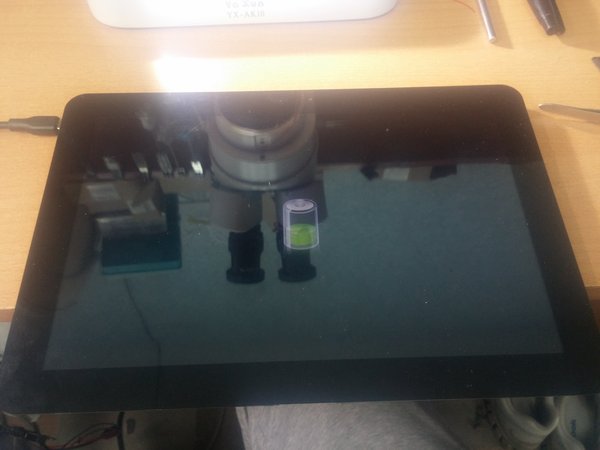

Всё. Осталось только проверить планшет и собрать его.

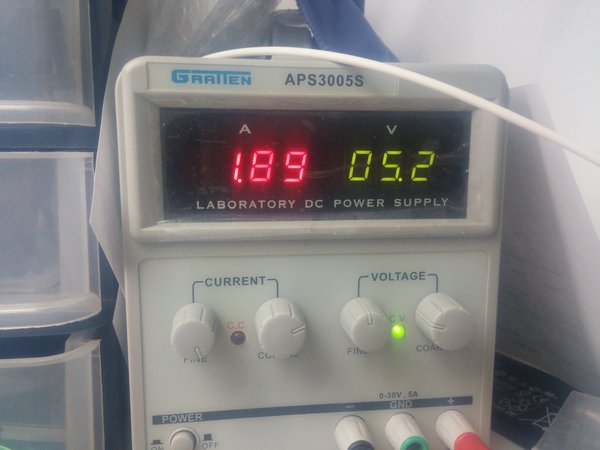

Планшет кушает почти 2 ампера при 5в. Это заявленное потребление. Заряжаться будет так же быстро, как и от родной зарядки.

P.S. такой ремонт возможен не на всех планшетах! Главное условие - 5 вольт на зарядке! с таким же штекером встречаются зарядные устройства и на 7 и на 9 и даже на 12-15 вольт.

Некоторые планшеты начинают сильно глючить, но к с частью это не наш случай.

P.P.S. функции usb сохранены.
