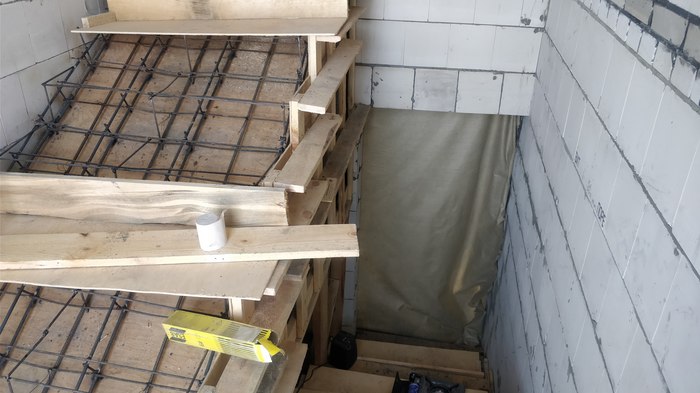

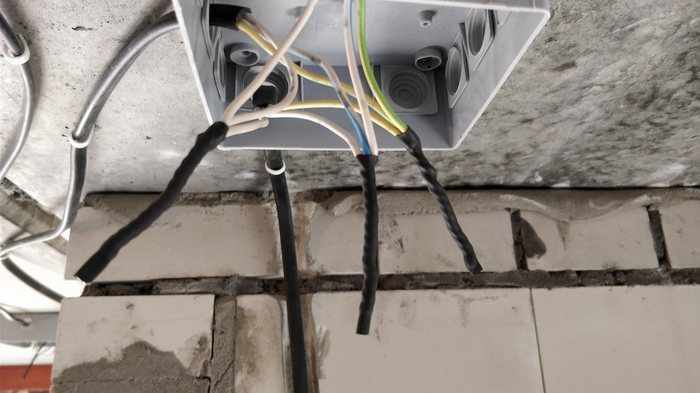

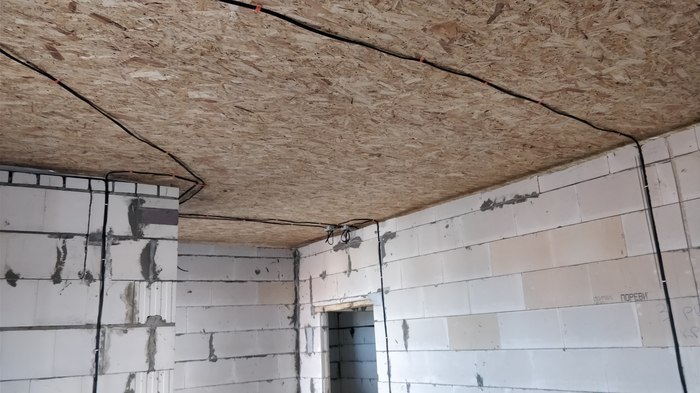

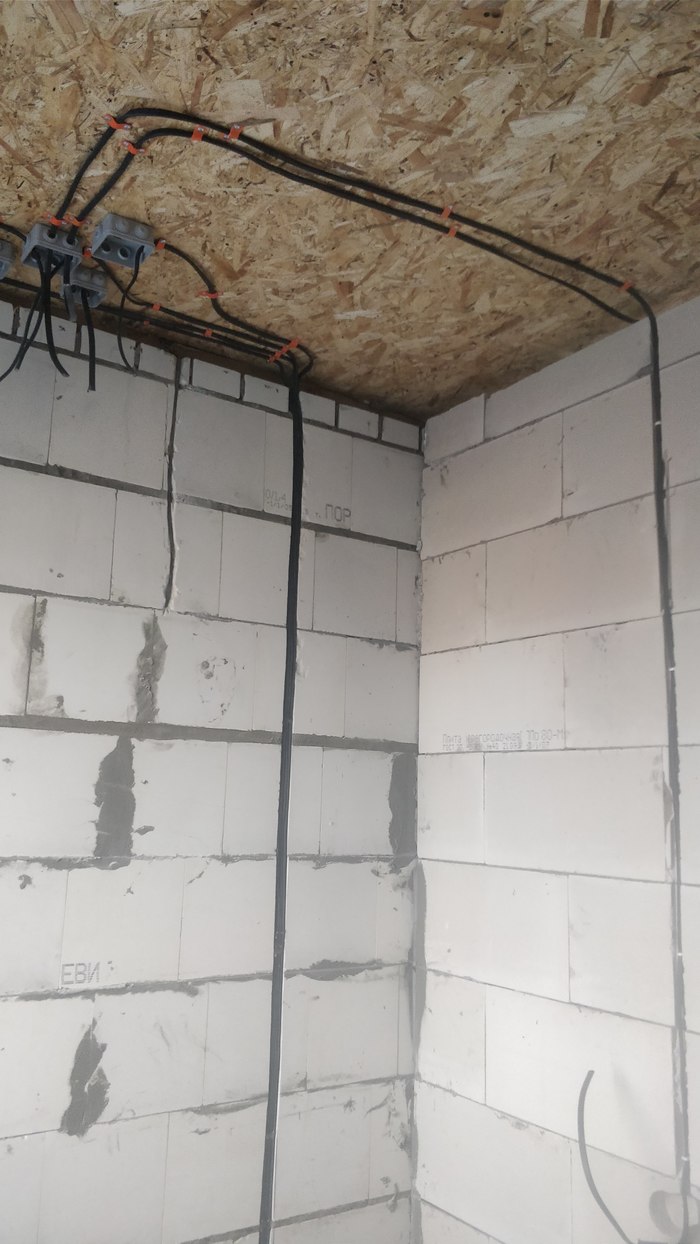

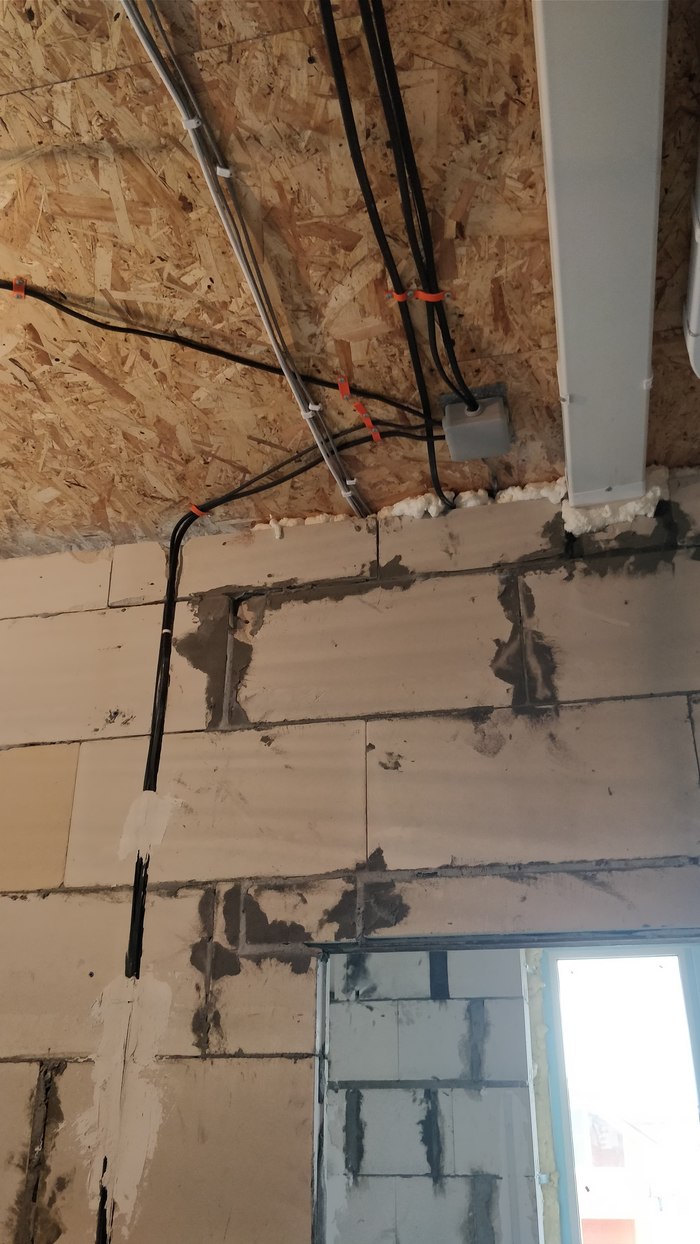

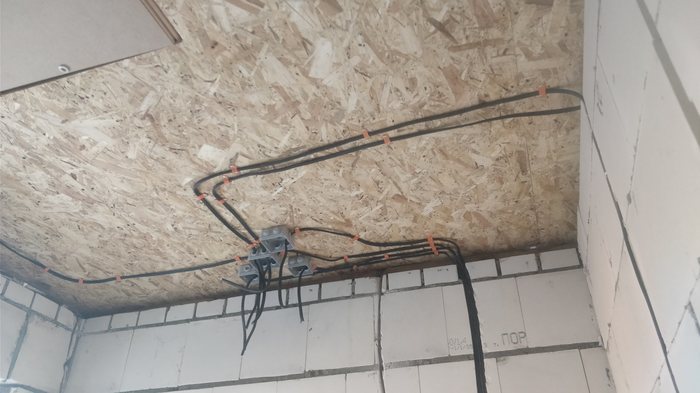

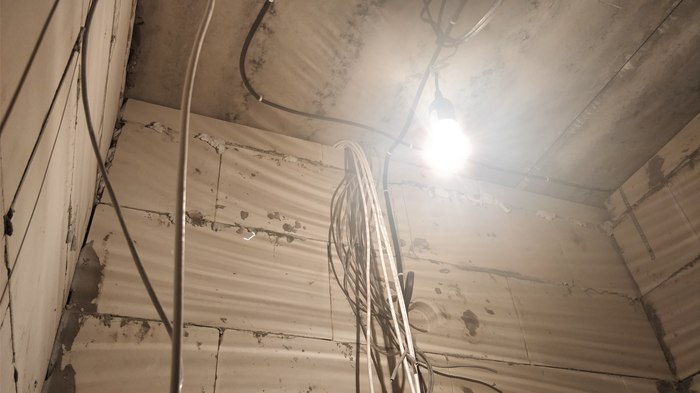

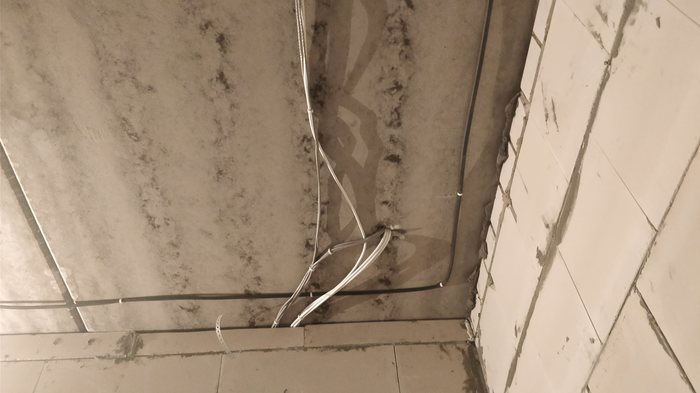

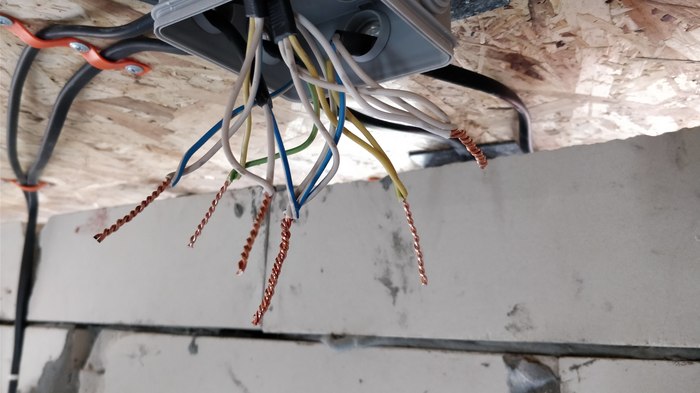

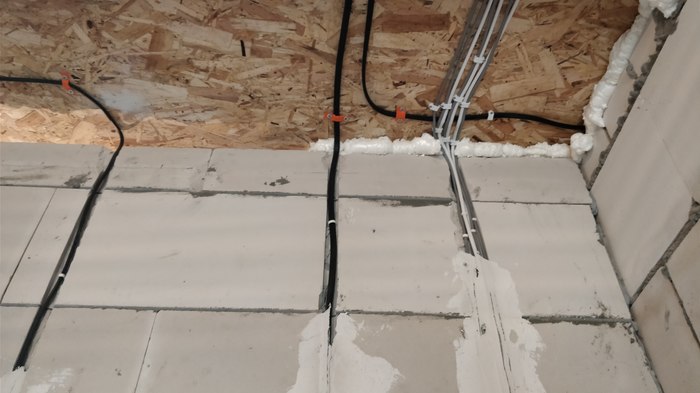

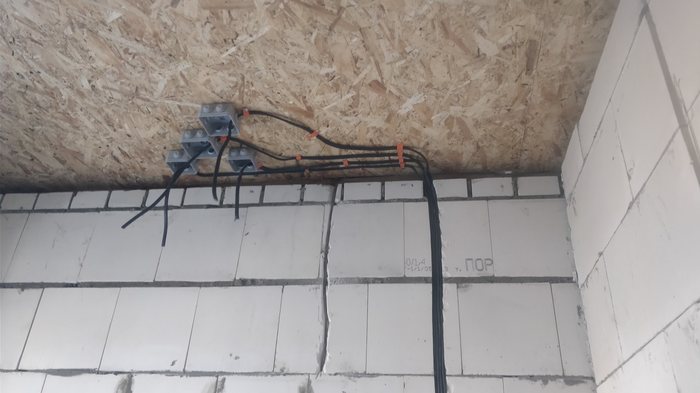

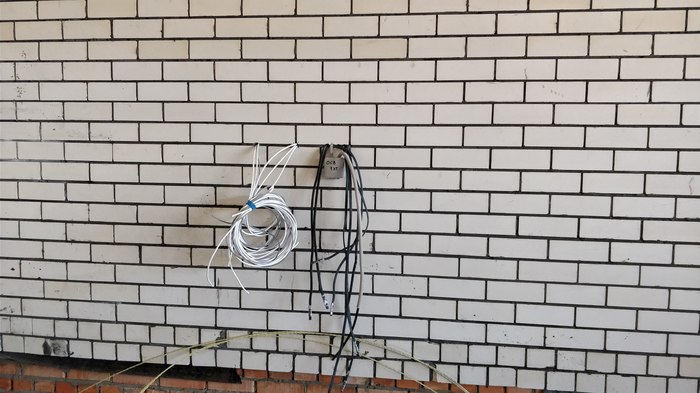

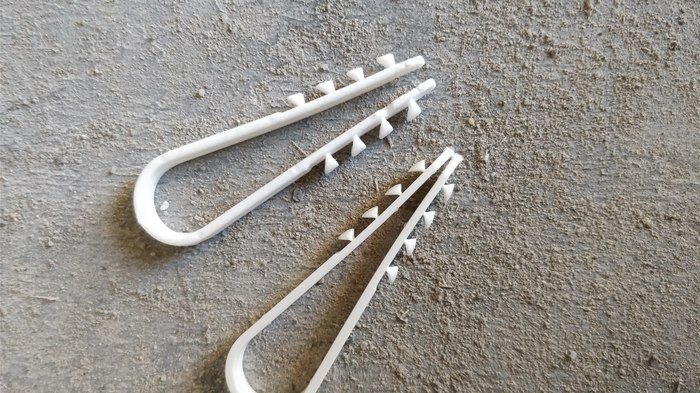

Смонтировал кабеля по дому, пришло время собрать эл. щит.

Повторюсь, я не электрик, разводку щита рисовал в автокаде:)

Покупаем щиток, автоматы (я покупал Legrand) и ставим все на место!

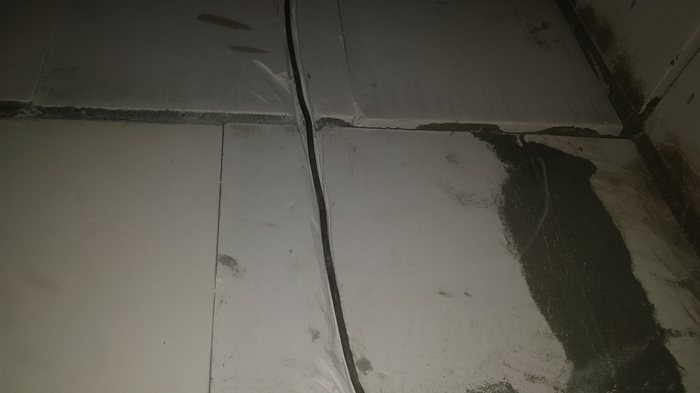

ДОБАВЛЮ:

Искал в нескольких магазинах кабель, было только 4 цвета. Поэтмоу пришлось нарушить стандартную цветовую палитру.

Информация даже сегодня вот такая.

Был кусок 5 жильного кабеля сечением 6мм, решено было использовать его.

Кратко, что в щите:

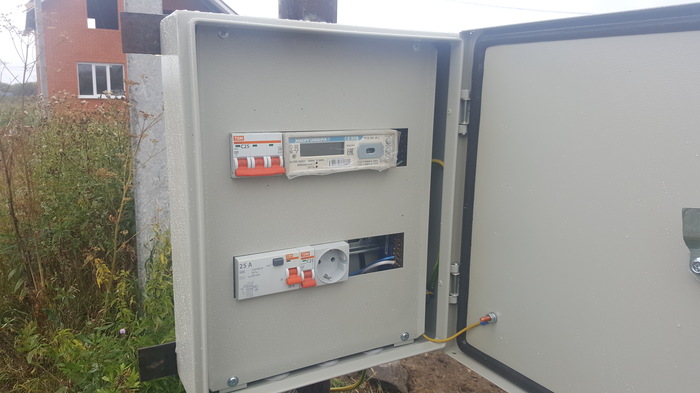

Ввод кабеля приходит на трехфазынй автомат 25А (так как выделяемая нагрузка на дом 15 кВт и такой автомат стоял в вводном щите на стобушке у забора).

Дальше шиной разделяем ввод на дом и улицу (гараж+постройки), соответственно два 3 фазных автомата. Дополнительно обводим с фазы отдельный автомат на неотключаемую группу.

Немного теории.

Автоматический выключатель работает на КЗ  и на перегрев.

Номинал автоматического выключателя подбирается таким образом, чтобы защитить провод линии нагрузки от перегрева и оплавления изоляции. Соответственно для групп потребителей ставим 16А для розеток и 10А для освещения.

Некоторые любят ставить 16А на свет и 20А на свет, но с учетом того, что автомат должен защищать кабель, это ошибка. (опять же надо помнить о кратковременных нагрузках, автомат должен работать в течении часа даже при небольшом превышении нагрузки на него).

Дальше уводим каждую фазу на отдельное УЗО.

Решил делать три УЗО, по УЗО на каждую фазу. Некотоыре ставят УЗО на ванную с другими значениями на отключение (10 мА). Я решил себе не делать. (хотя вроде как нужно).

УЗО - устройство защитного отключения. Нужно, чтобы не убило током. При касании за оголенный проводник или пробитием фазы на корпус, при касании оно отключится, в отличии от автомата.

Через него проходит 2 кабеля, фаза и ноль. При наличии утечки тока, оно отключается.

Есть еще дифавтоматы, это автомат+УЗО в одном корпусе.

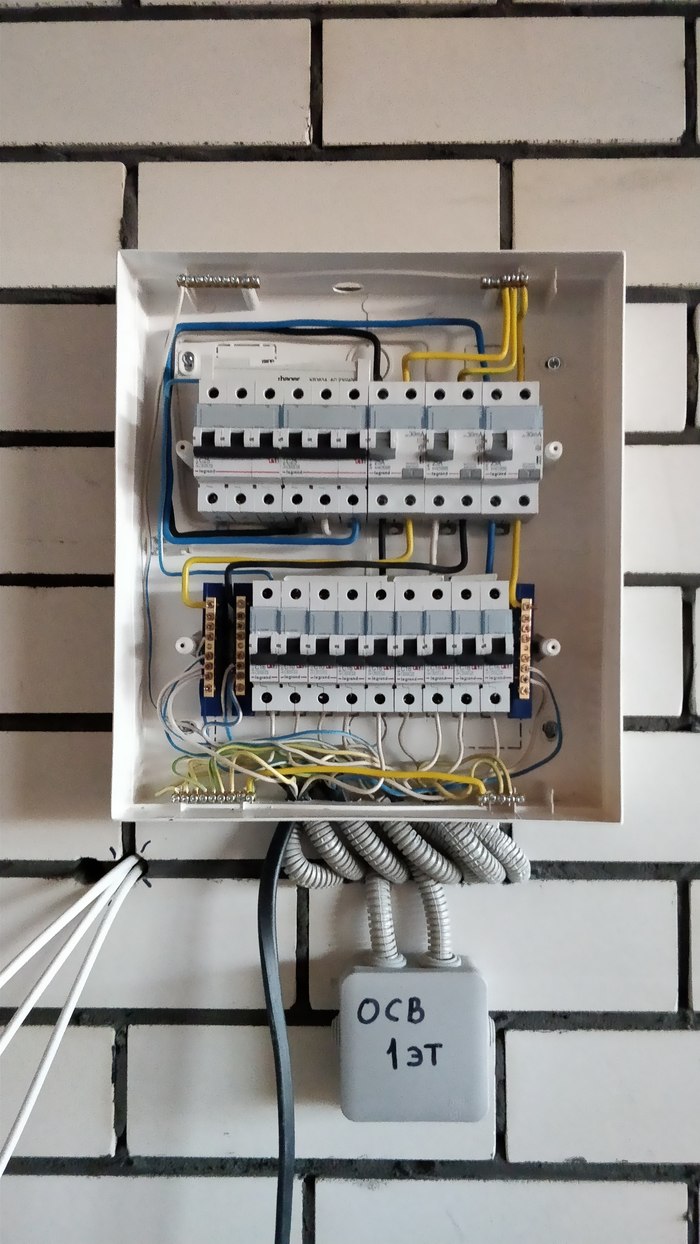

Закончим с теорией и ставим щит на место в гараж.

Снизу линии потребителей конечно не удалось завести идеально ровно, ну ладно, как есть. Если буду делать 2й раз, сделаю лучше:)

Ремарка:

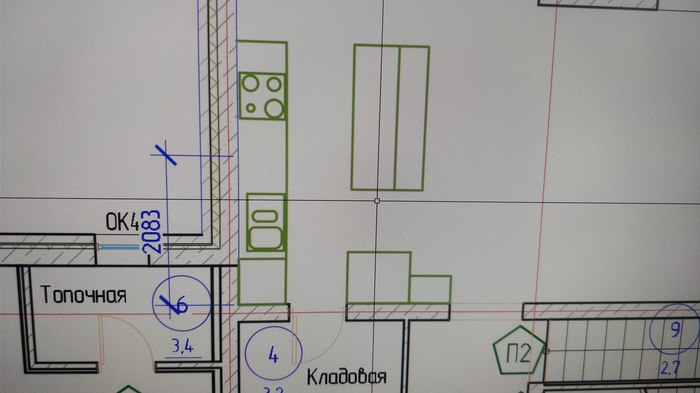

На этапе обдумывания розеток и выключателей думаем сразу над расстановкой мебели, а не после въезда в дом:)

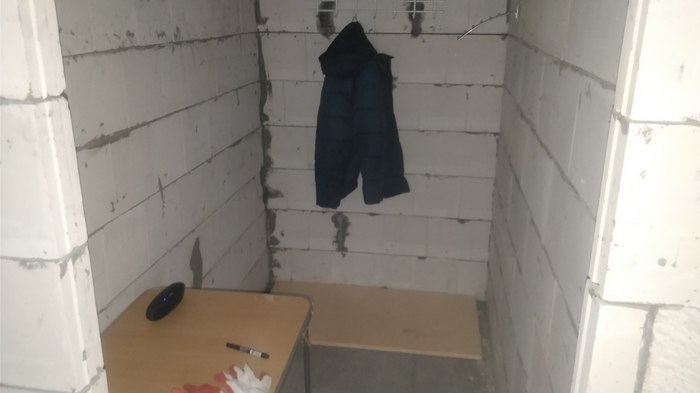

Заранее перед электрикой организуем раздевалку и небольшую кухню в будущем гардеробе! Работать холодно, горячий чай пить тоже надо:)

Приступаем к вентиляции.

Сразу поясню, идеально вентиляцию делать оцинкованными воздуховодами. Если есть такая возможность делайте ими, так как пластиковые шумят. Я сделал пластиковые, так как в моем случае было проще и быстрее.

Как вы знаете, я по профессии специалист по отоплению и вентиляции.

Зная стоимость приточно-вытяжных машин (порядка идем нищебродским способ и собираем ее сами и "пластиковых бутылок" (как в очумелых ручках, передача "Пока все дома").

Точнее из отдельных агрегатов. Фильтр, калорифер (нагреватель), вентилятор, воздушный клапан с эл. приводом.

Делать полноценную приточку не целесообразно ввиду затрат на эксплуатацию (нагрев воздуха). Значит надо рекуператор. (а машина с рекуператором стоит 100 тыс +). В расчет не берем китайские с бумажными рекуператорами за 30-40 тыс.

НО, есть такое понятие рециркуляция! И как я думаю, для дома она подходит идеально.

Т.е. Часть вытяжного воздуха подается в приточный воздуховод, тем самым частично подогревая наружный, а дальше калорифером догреваем до нужной температуры.

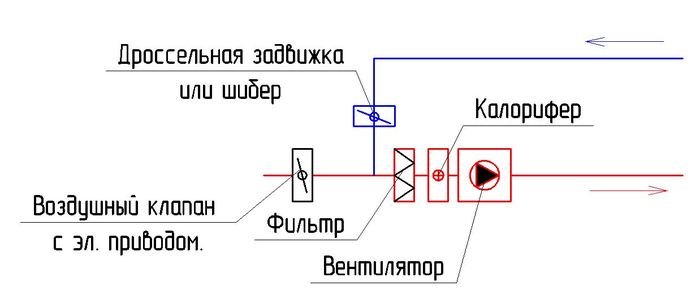

Примерно вот такая схема должна получиться (нарисовал для понимания):

Ставим температурный датчик, который в случае переохлаждения воздуха перекрывает уличный клапан и воздух начинает гоняться только по дому. Дросселем регулируем количество внутреннего воздуха, подаваемого в систему. На калорифер также ставим регулятор температурный.

На данный момент выведены воздуховоды и куплена часть оборудования, общеобменную вентиляцию буду делать летом.

Вентоборудование будет стоять в прачечной на втором этаже. В углу дома, максимально удалено от жилых комнат.

В общем получилось так:

-Приточно-вытяжная система из жилых комнат и коридоров (так называемые чистые помещения), забираем воздух из коридоров, подаем в жилые комнаты.

-Отдельная вытяжка из сан.узлов, прачечной и кладовой. (также поставил вентилятор), который можно включить при необходимости. Вентиляторы купил двухскоростные. При необходимости можно убавить или увеличить производительность. На санузлы 125 мм, на общеобменку 150мм.

Вообще для дома часто достаточно естественной вентиляции. Но она не обязана работать при температуре выше +5С на улице. Также при удалении воздуха из помещений, его надо компенсировать. Соответственно компенсация происходит из окон и разных щелей (инфильтрация). Для этого я и сделаю полноценную приточку с рециркуляцией.

ПС: Вот кстати лежат калорифер и фильтр.

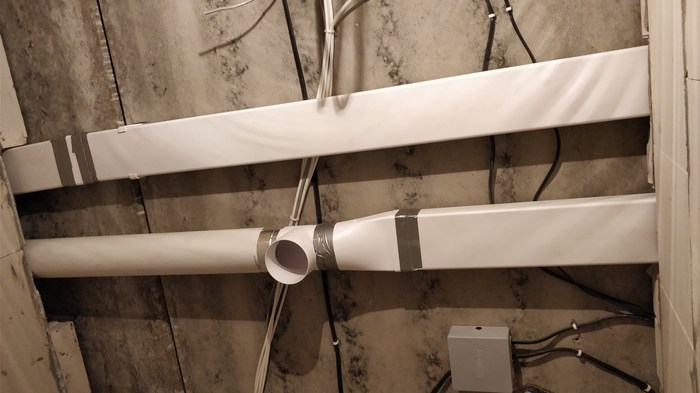

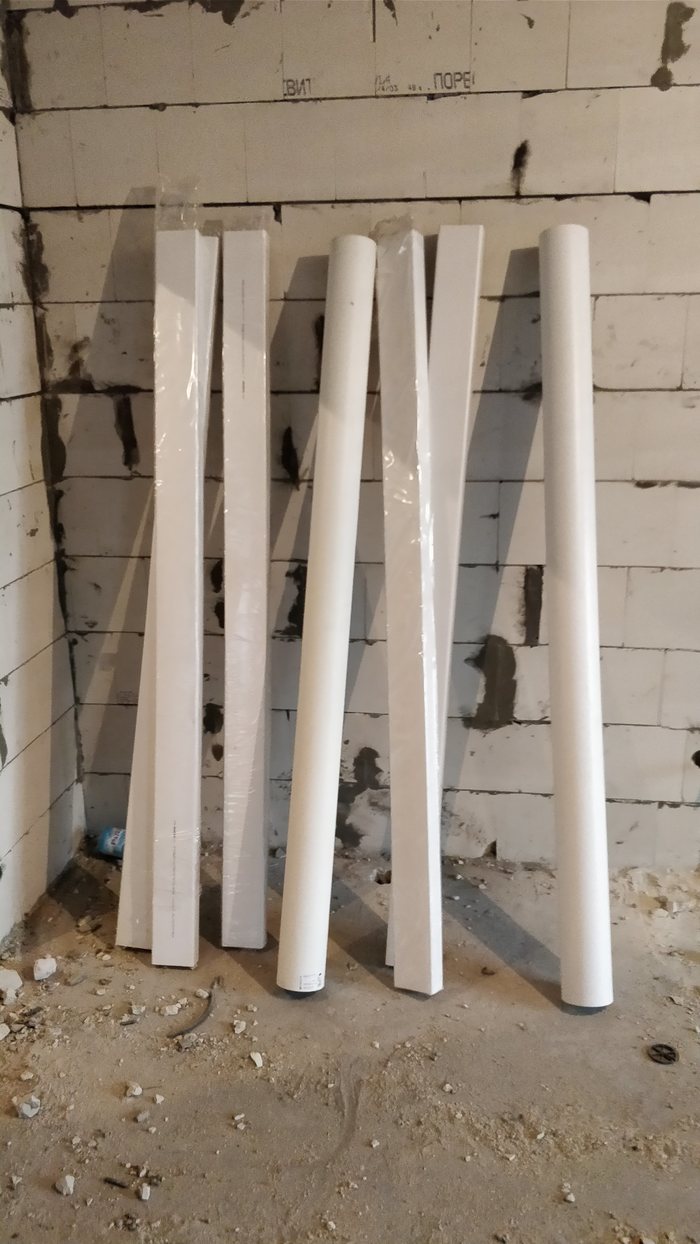

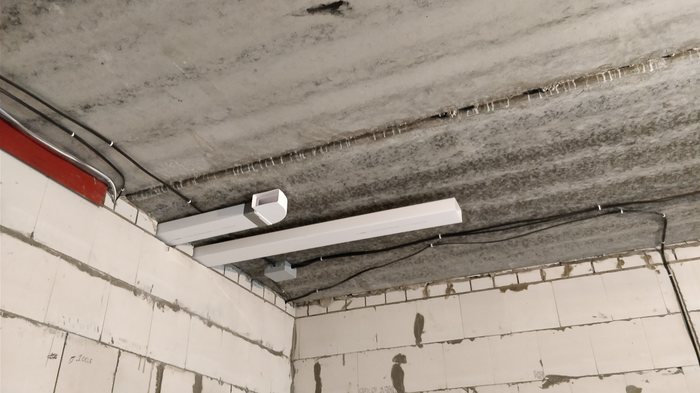

Также лучше монтировать круглые воздуховоды, у меня на 1 этаже, Верхний ряд сделан одинарным полнотелым кирпичом. Размер 120х65 (+шов). Поэтому под потолком пришлось вести прямоугольным воздуховодом 120х60. Выдалбливаю один кирпич и спокойно прохожу.

Стыки проклеиваем строительынм скотчем (или фольгированным).

На потолке будут либо круглые диффузоры, либо прямоугольные регулируемые решетки.

Выпуски сделаны через кровлю, установлены дефлекторы (2 шт), забор воздуха будет через стену (поэтому отложил работы на лето)

Стоимость:

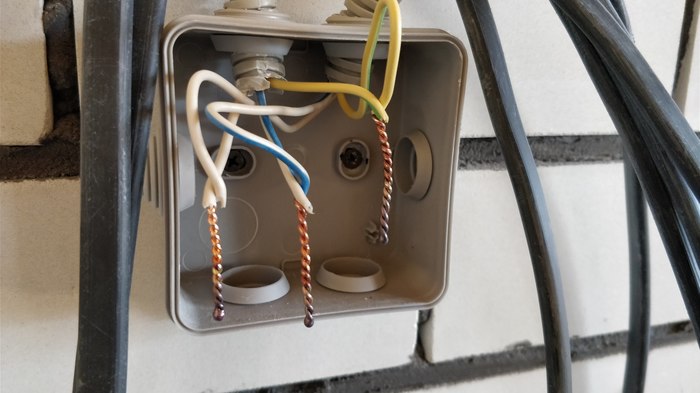

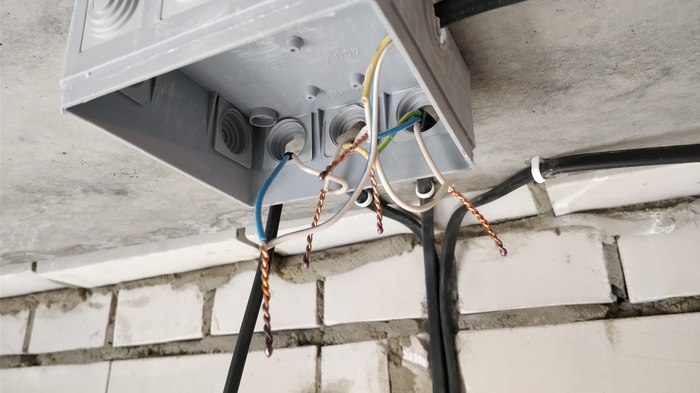

На все материалы по электрике ушло 51 450 руб. (кабеля, щит, автоматы, УЗО, распредкоробки, подразетники)

На вентиляцию: 32 000 руб. (трубы, отводы, фильтр, калорифер, датчик наружной температуры, решетки).

Продолжение следует...

Ну вот каменные, а соответственно влажные работы завершены, начинаем строительство кровли.
Всегда хотел гибкую черепицу, но финансовый вопрос приказал делать металлочерепицу:(, о чем, в принципе, теперь не особо жалею, так как взгляд привык, да и не вино крышу находят дома или в ограде. Ну и не так страшно она смотрится, к тому же много соседних домов с таким же цветом черепицы. Не люблю когда крыши домов яркие и разноцветные...

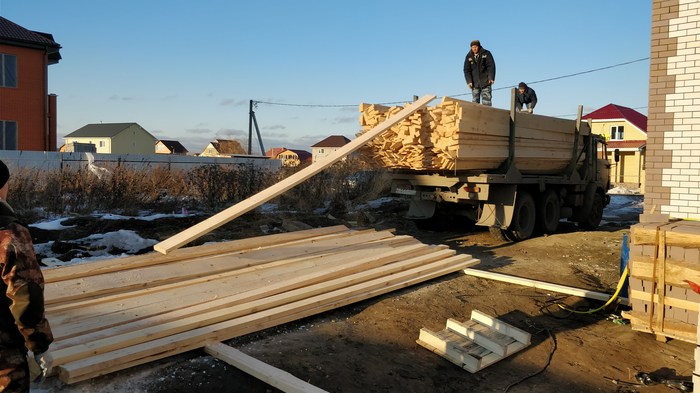

Завозим материал:

Сразу поясню в кровлях я полный профан, поэтому некоторые названия могут быть ошибочны, да и разбираться сильно, в тот момент было некогда, была нанята бригада кровельщиков, которые занимаются только кровлями. Возможно во этому, в посте будет минимум информации и максимум фото.
Для крепления подстропильных балок, вдоль дома была положена двутавровая балка на 22 (вроде бы или 20).
Дальше смонтировали мауэрлат в виде доски 150х50 по периметру стен.
И смонтированы балки.

Гидроизоляция стен от мауэрлата выполнена.
Также за 2 ряда до верха была заложена проволока, для привязывания страпил. (чтобы не сдуло), также не забыли и об анкерах...
Прячем ее заподлицо со стеной:

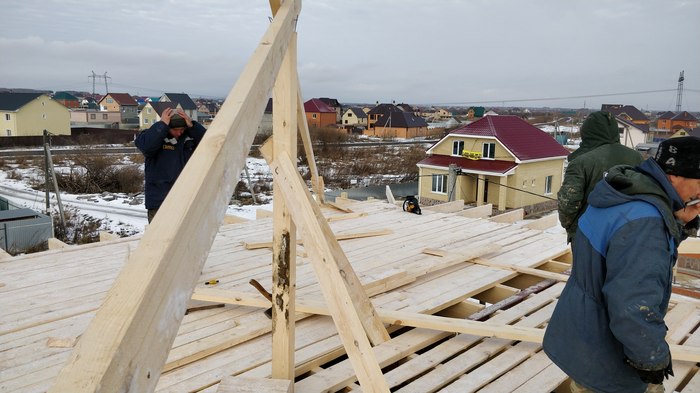

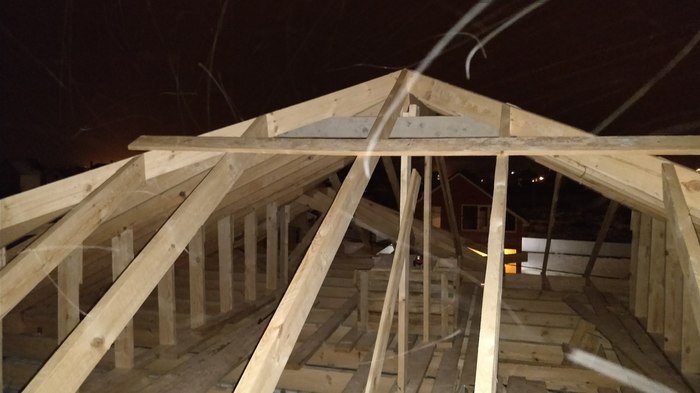

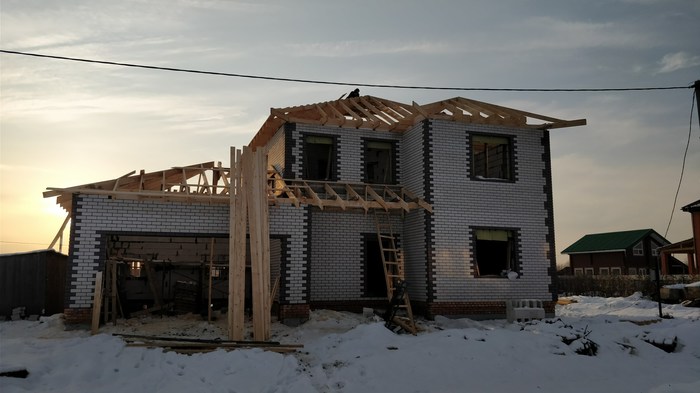

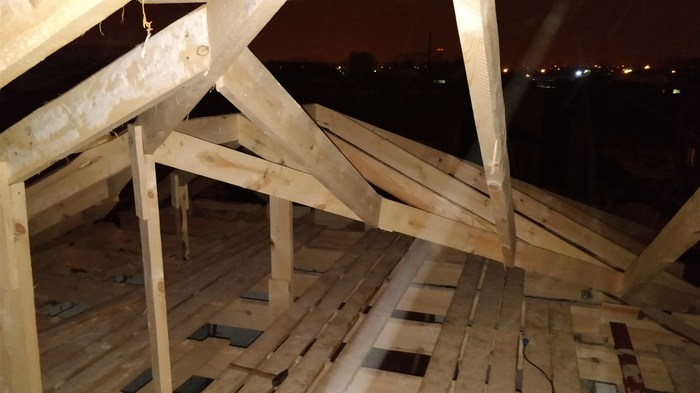

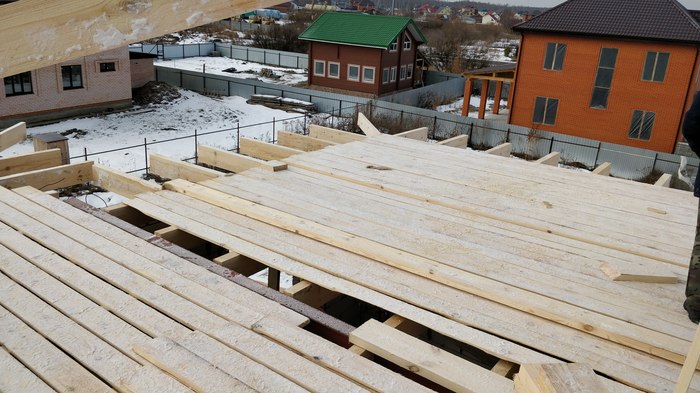

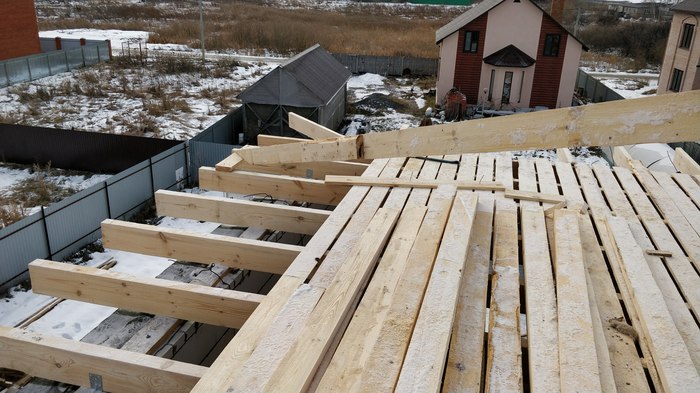

Монтируем стропильную часть:

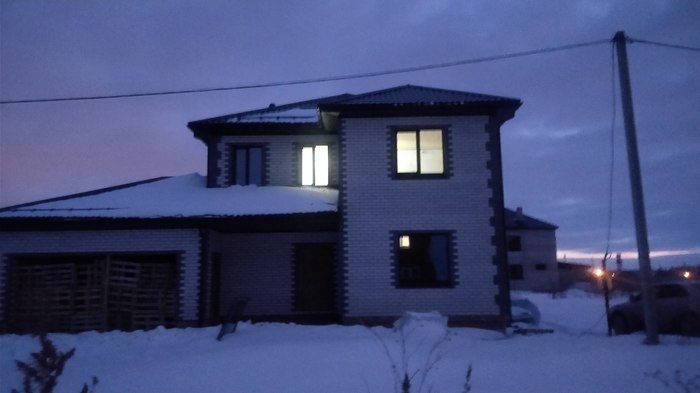

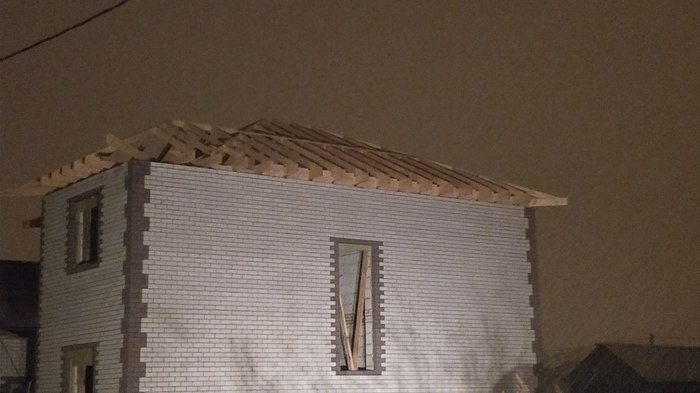

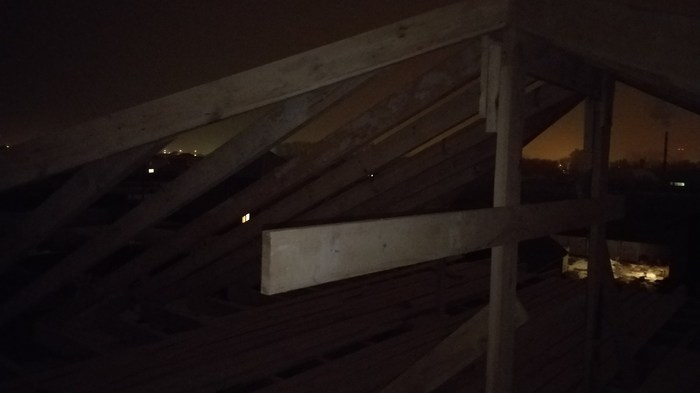

А вот так, приходилось проверять работников после работы:

с фонариком и в темноте... а также освещая дом фарами...

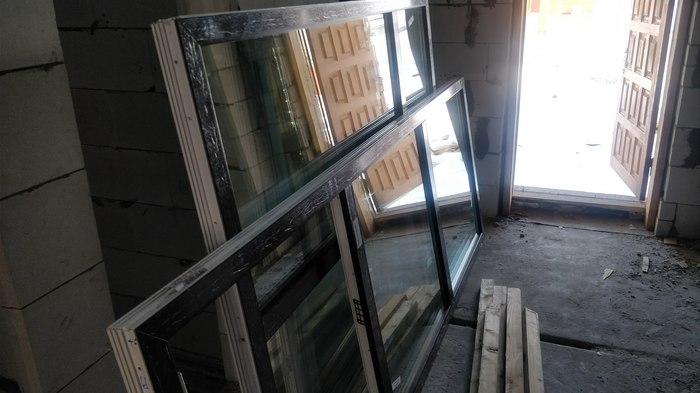

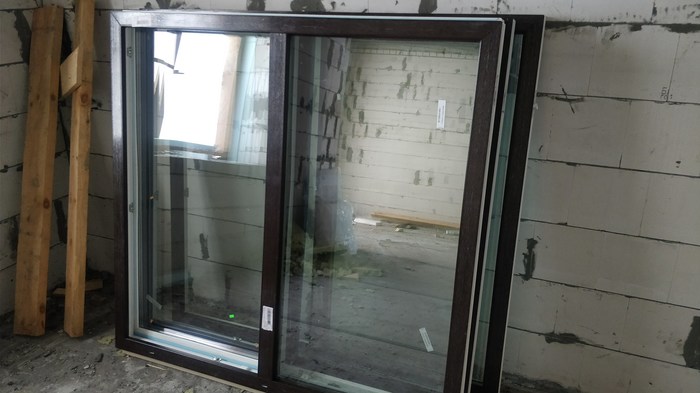

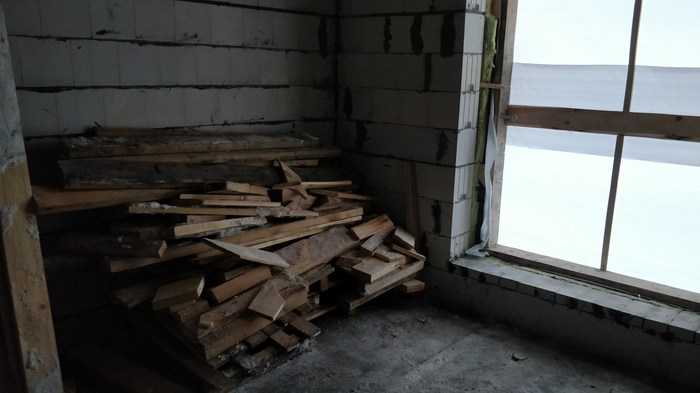

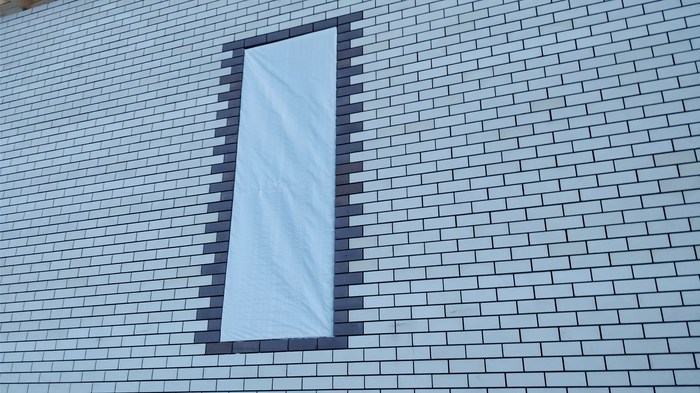

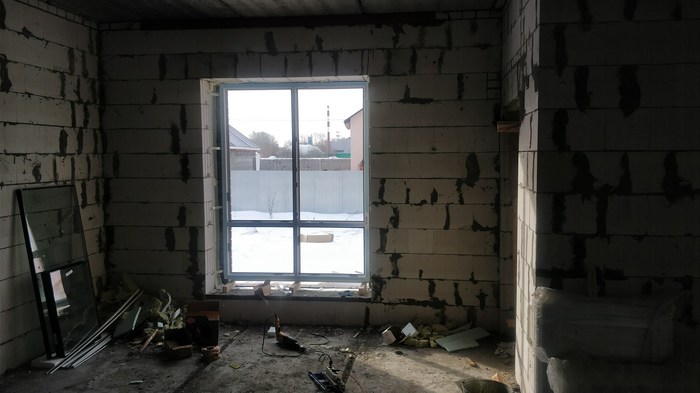

Пока кровельщики монтируют кровлю, я занимаюсь консервацией дома на зиму, в конкретно, закрываю окна плотной ветрозащитой.

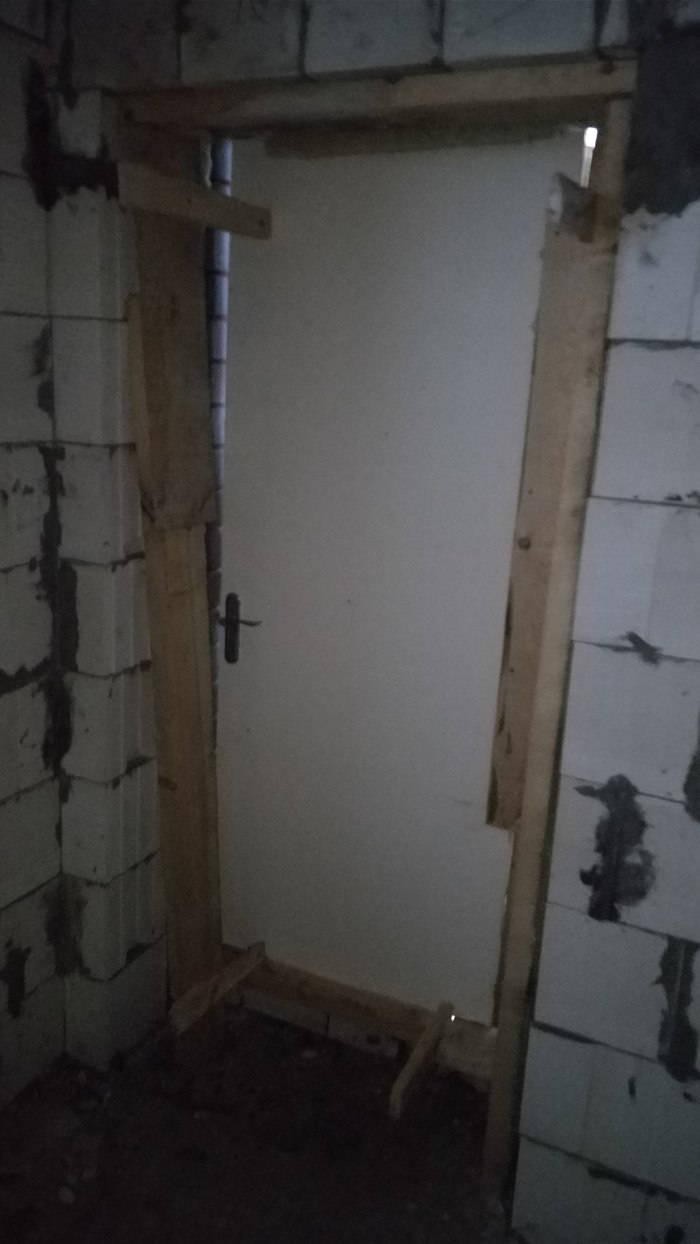

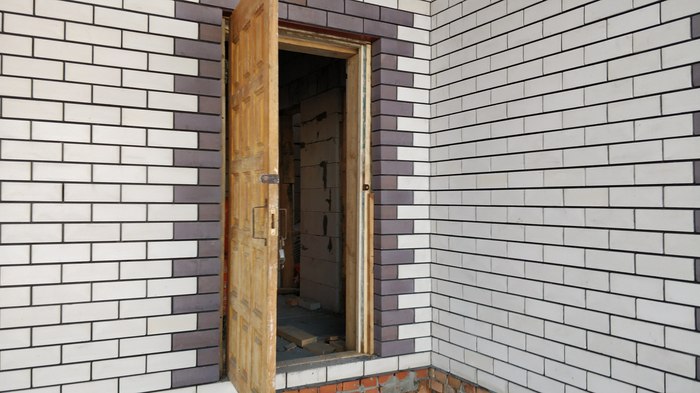

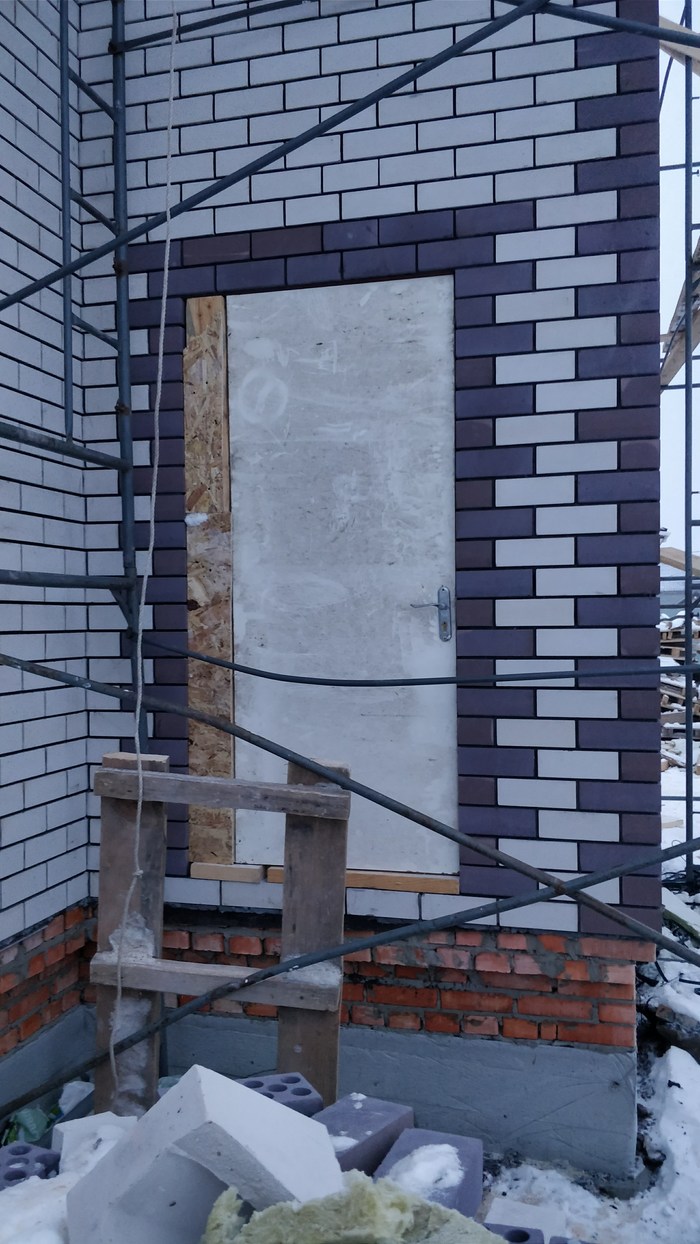

Ставлю двери (одну привез из деревни, вторую нашел тут же на стройке, шла с участком)

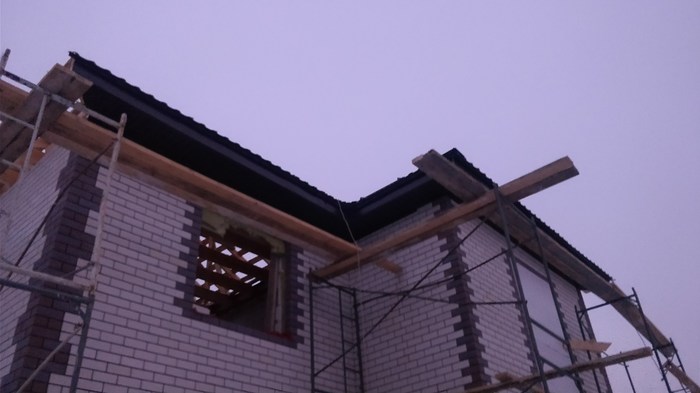

Начинают облагораживать кровлю

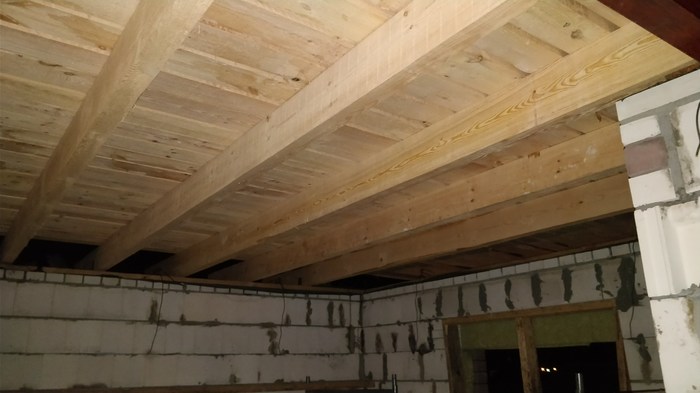

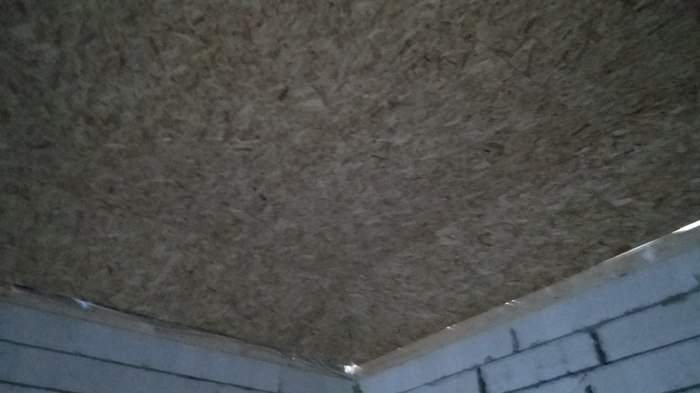

Подшиваем потолки УСБ листом...

Не забывая прокладывать пароизоляцию...
Также утеплили чердачное перекрытие 20 см каменной ваты.
Во время крепления металлочерепицы очищаем обрешетку от снега и наледи...
Решено было не делать контробрешетку и прокладывать гидроизоляцию, в связи с тем, что потом при возможном подтеке будет почти невозможно найти протечку... Лично я понимаю это мероприятие при устройстве мансарды (утепленных скатов), но тут холодный чердак!

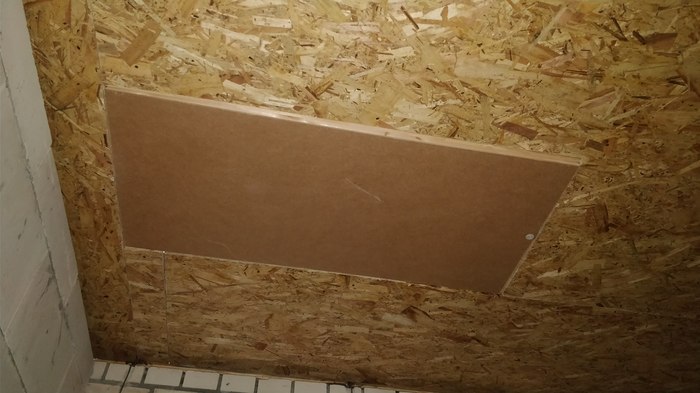

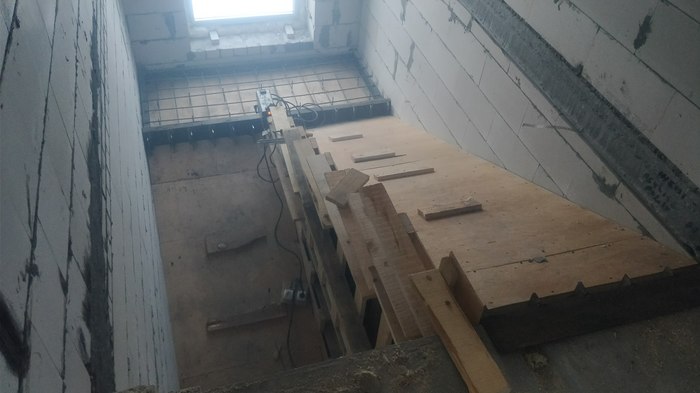

Ставим на место люк со складной лестницей на чердак:

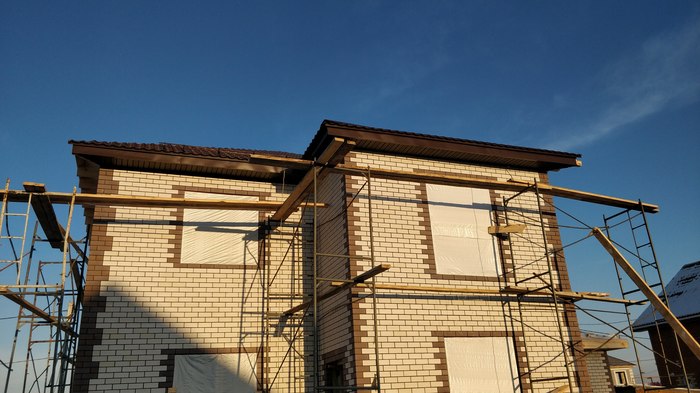

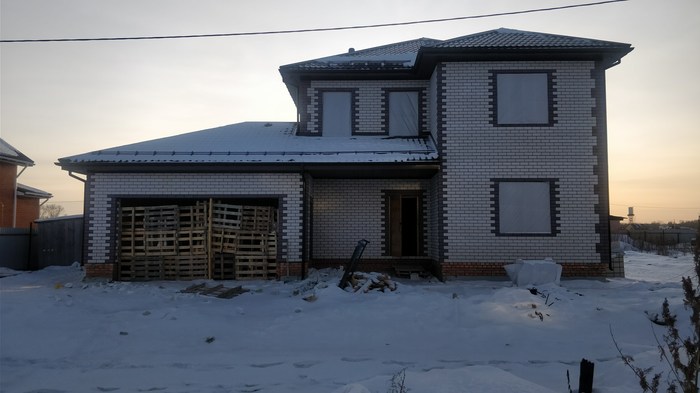

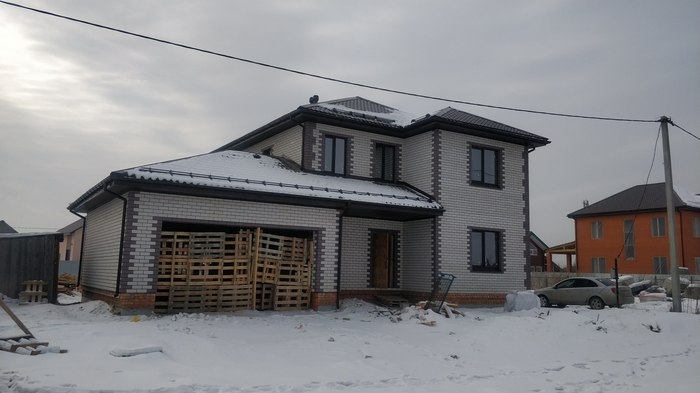

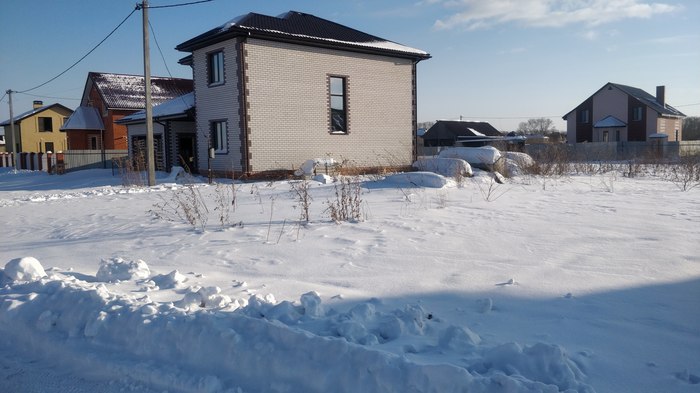

15 декабря 2017 года, кровля закончена.
Сейчас сложно будет вычленить из общей сметы затраты конкретно на кровлю, но по памяти она мне обошлась примерно в 550 тыс. рублей. Вместе с чердачным перекрытием, софитами, подшивкой карнизов и водосточкой.
Общая сумма 2500 тыс. руб.

Продолжение следует...

В целом, коробку подняли примерно за месяц. Работы проходили в октябре, как на зло в этот период телефон приказал долго жить и умер. Только потом я заметил, что забыл поставить облачные хранилища (гугл фото или яндекс диск). И фото были безвозвратно утеряны, но покопавшись в телефоне супруги, нашли часть фото в WhatsApp и Viber, так что, к сожалению в этой части будут не все фото, которые я бы хотел показать... :(

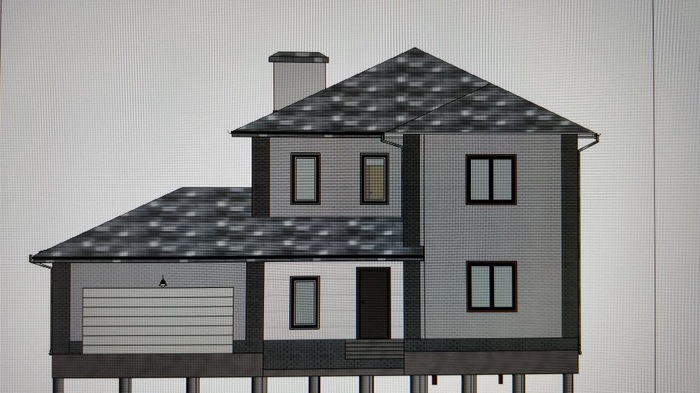

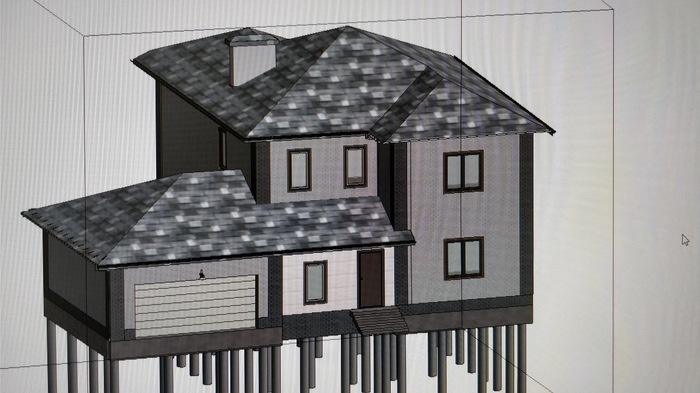

Вернемся немного назад, вот так выглядел мой дом в ревите (без рендера)

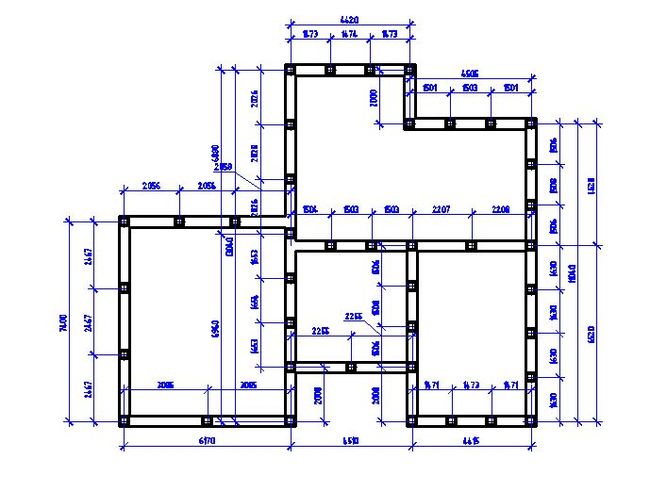

Рабочие чертежи, фотографировал для супруги.

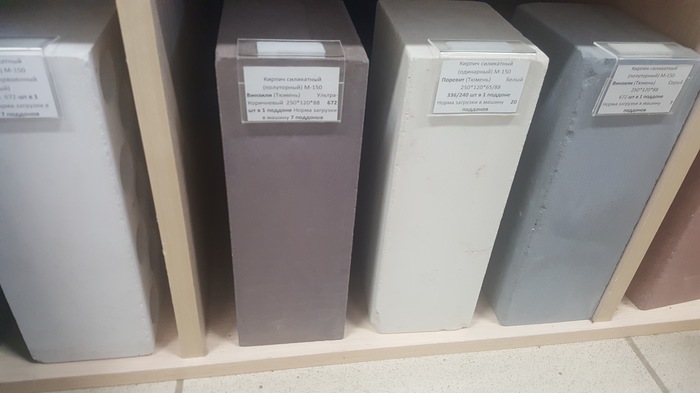

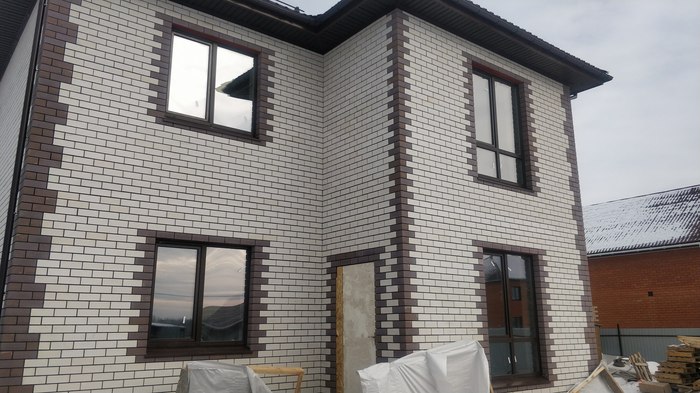

Долго думали на цветом и типом кирпича. В итоге выбрали обычный белый силикатный. Во первых цена, с учетом объема вышел по 8,5 р за штуку (общее количество 11 тыс. штук) углы декорированы силикатным кирпичом цвета "ультра коричневый".

Когда выбирал, на форумах писали: "Силикатным кирпичом только коровники строить". Ну не знаю, советские дома стоят по 50 лет и разрушается только тот кирпич, по которому постоянно течет вода. А через 50 лет, что силикат, что керамика будут некрасивые, цена же минимум в 2,5 раз отличается, а так керамика которая стоит по 18-20 рублей имеет просто отвратительную геометрию.

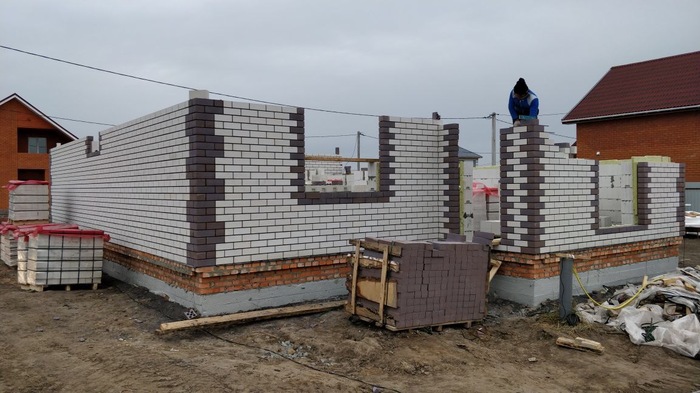

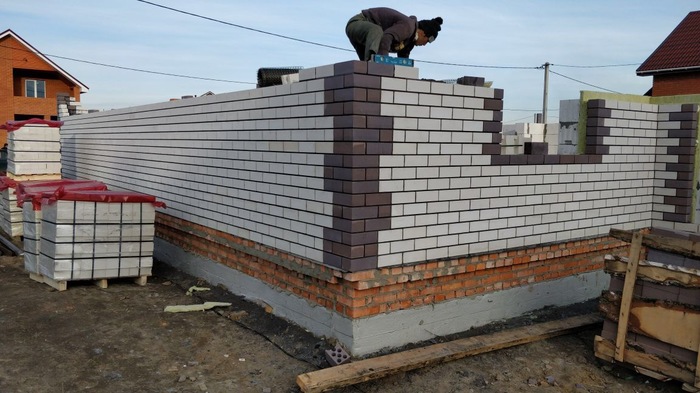

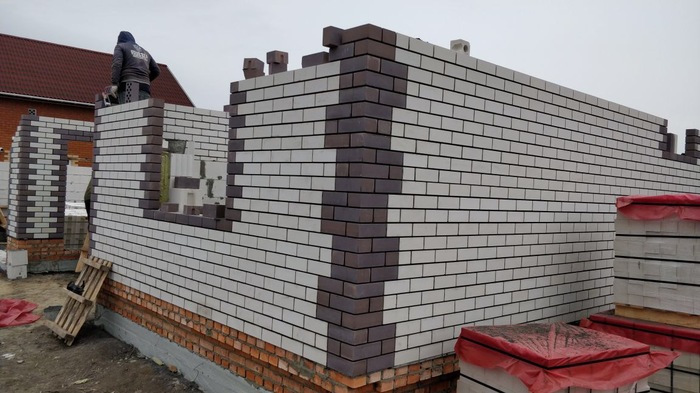

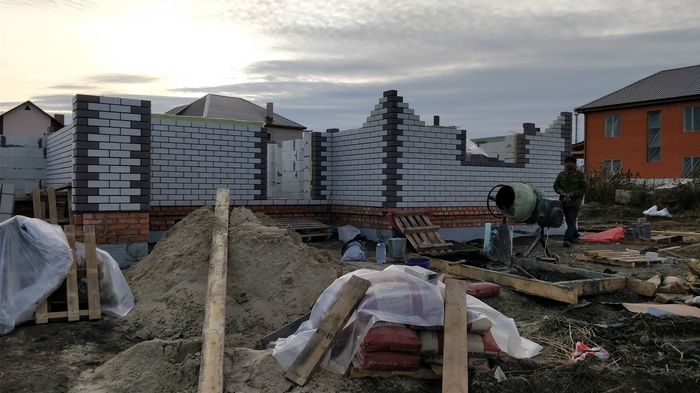

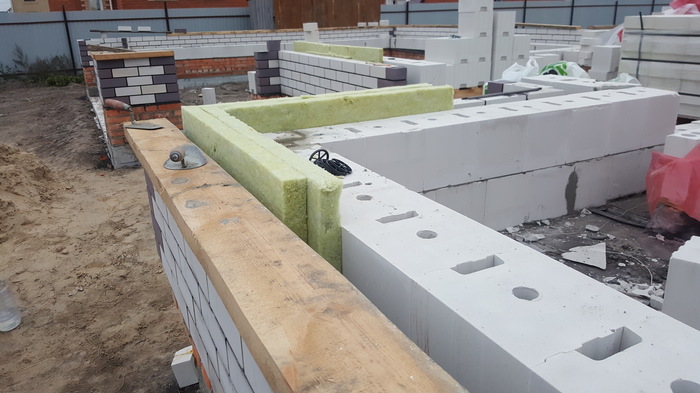

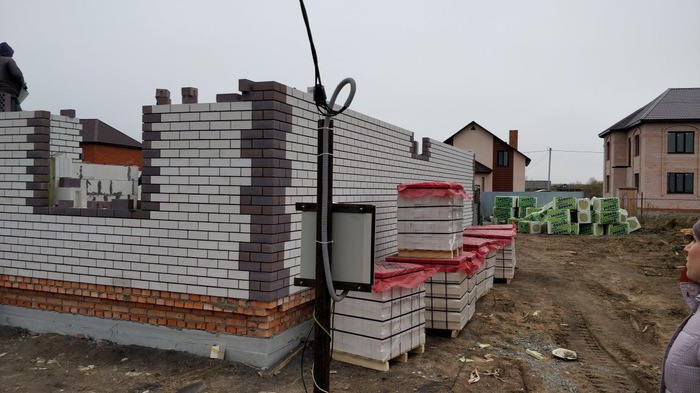

В общем, в самом конце сентября началось возведение стен:

В раствор добавляли черный пегмент.

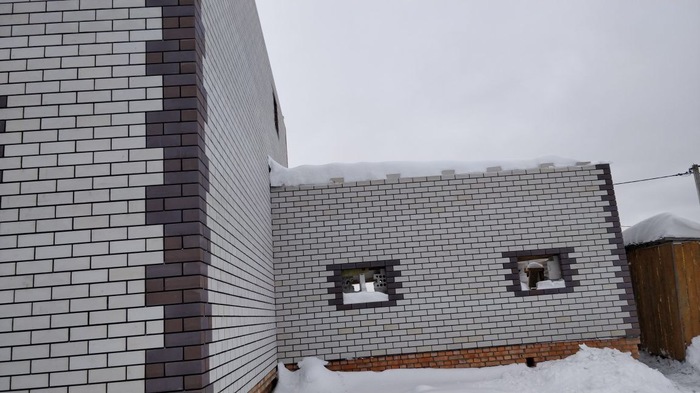

После того, как я построил коробку, за это лето в округе появилось минимум 6 домов, в такой же расцветке как у меня:)

Были заранее заказаны плиты на второй этаж, и обошлись на 25 тыс. дешевле, чем на цоколь.

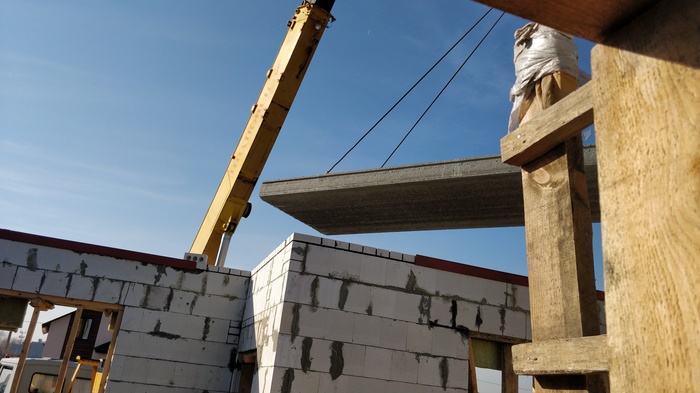

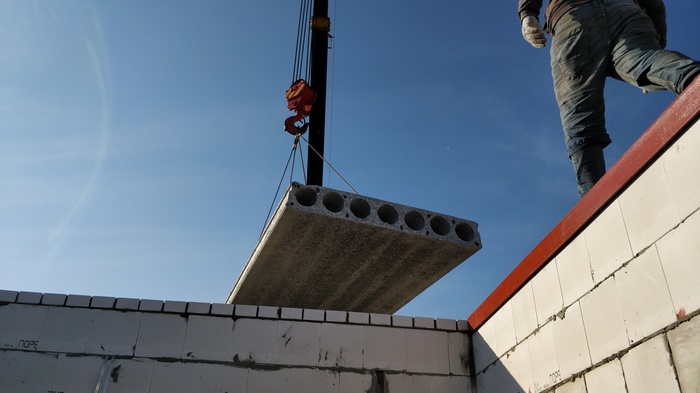

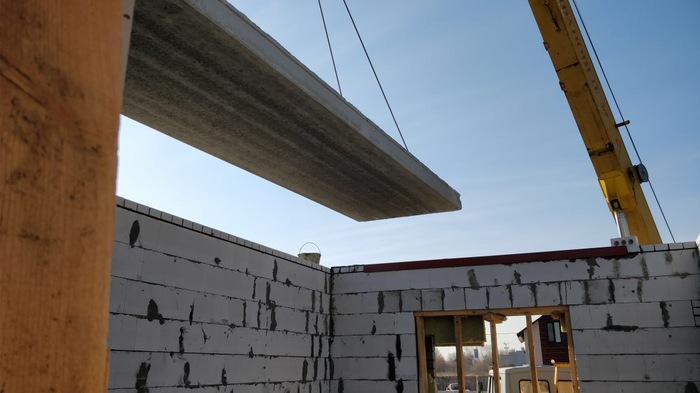

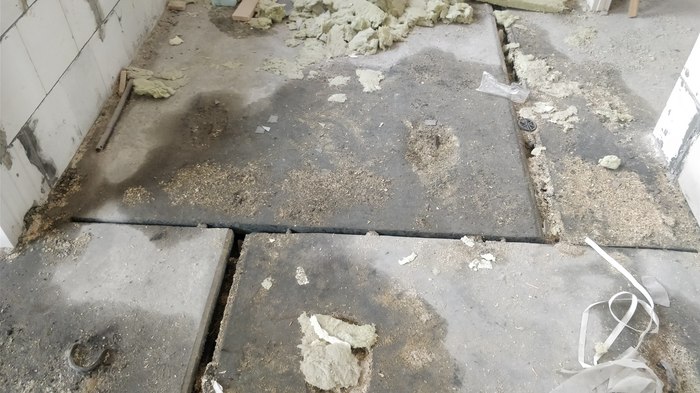

Кладем плиты:

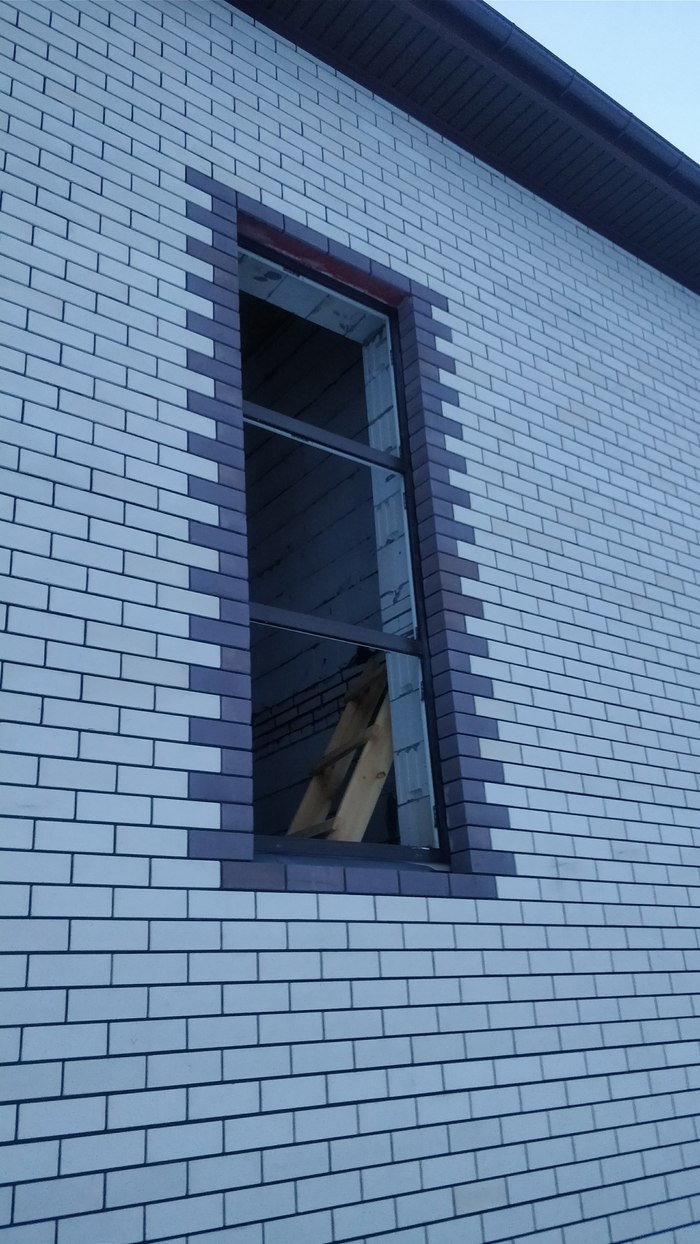

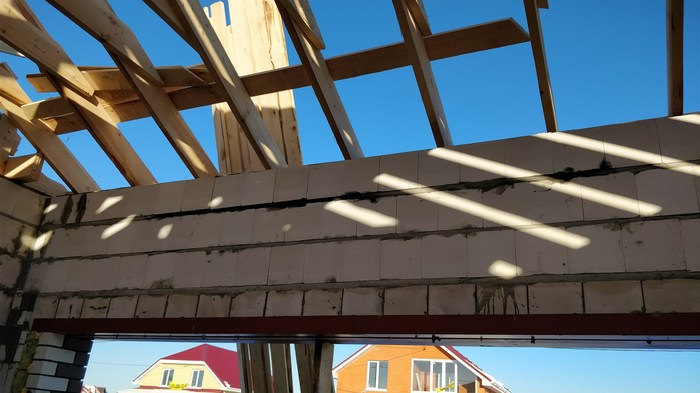

Некоторые спросят, что за красный уголок над окном и проемом. Поясню: Времени ждать высыхания балок, тем более при температуре +5 градусов не было, также учитывая ширину окна 1,5 м (плита 1,2м над ним), пришлось импровизировать и класть уголок 100х100, чтобы хоть как то, распределить нагрузку, возможно перестраховка, но строю же себе, пусть будет.

Балки залиты в U блоки. Силикатный блок позволяет строить здания до 5 этажей без армопоясов.

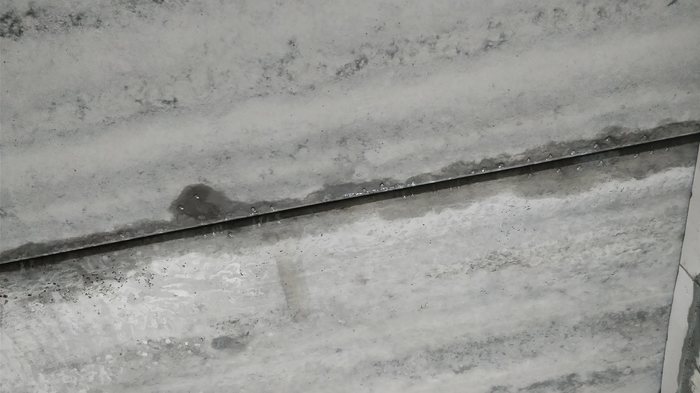

В целом данный блок и кирпич меня приятно удивили. Прочный, идеально ровный материал (аж руку о грань порезать можно при желании) :).

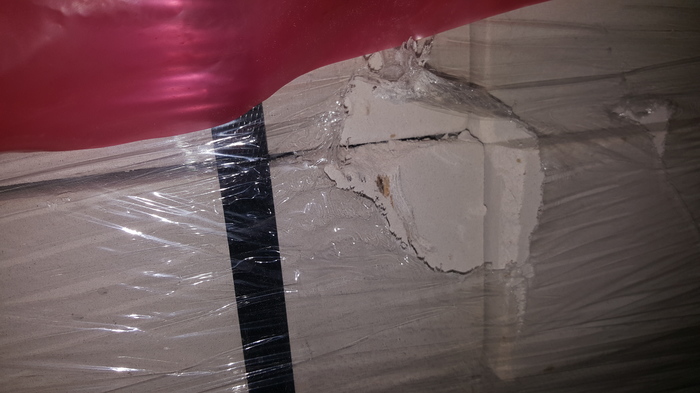

Помните застрявшую машину? Когда краном поднимали по 3 поддона, повреждения были минимальные.

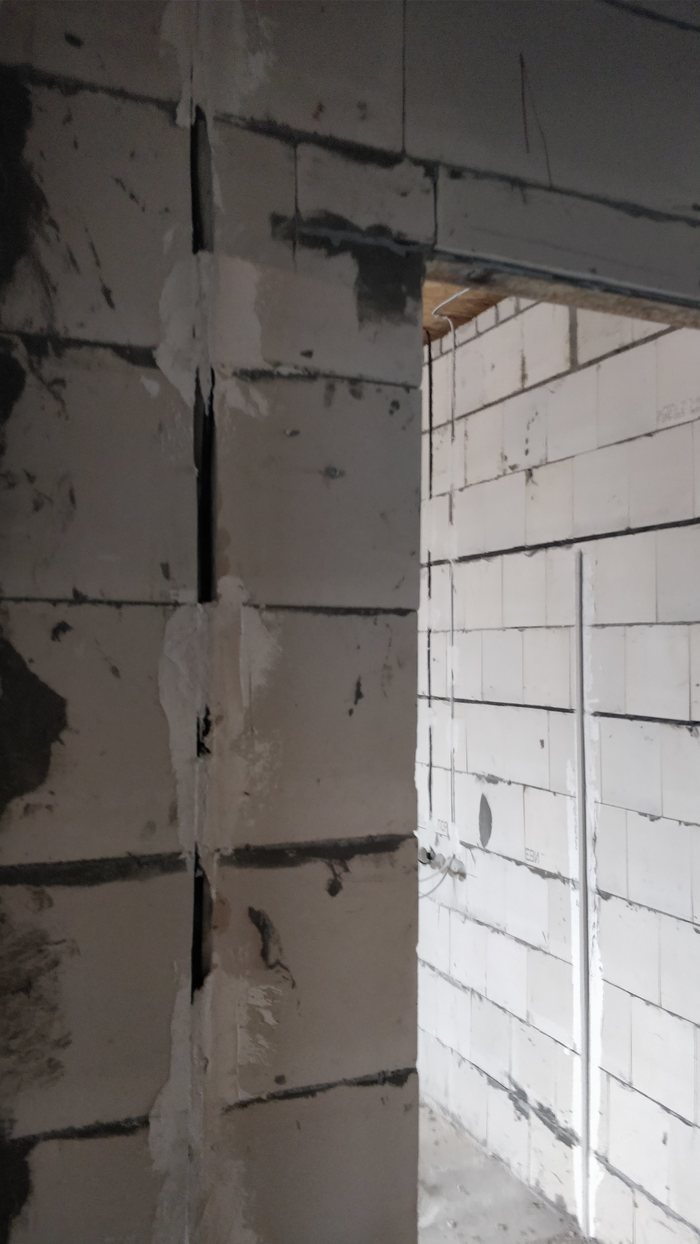

Также повторюсь, у силикатного блока идеальная геометрия, строители из ближнего зарубежья даже тут умудрились постоянно косячить. Смотрите на швы, их быть не должно. В некоторых местах швы были по 1 см. Также его не надо армировать, как тот же газобетон.

Но выбирать не приходилось, впереди зима, материал куплен, бригад нет.

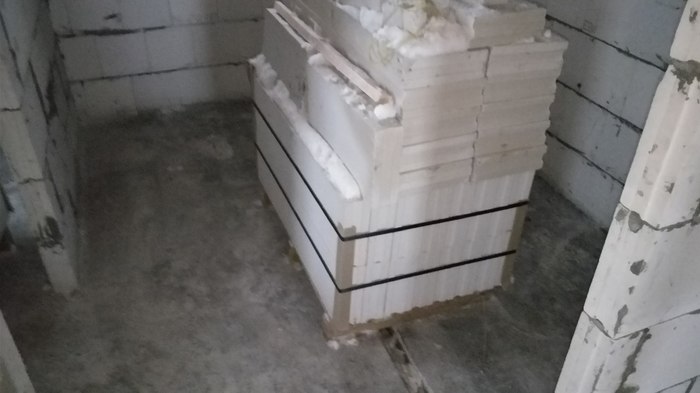

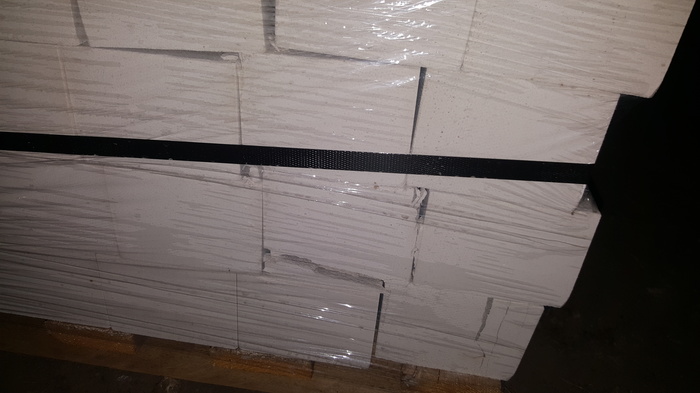

Накрыли и подняли материал.

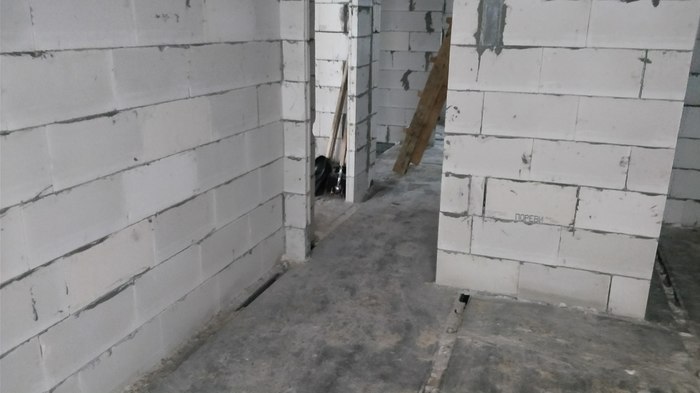

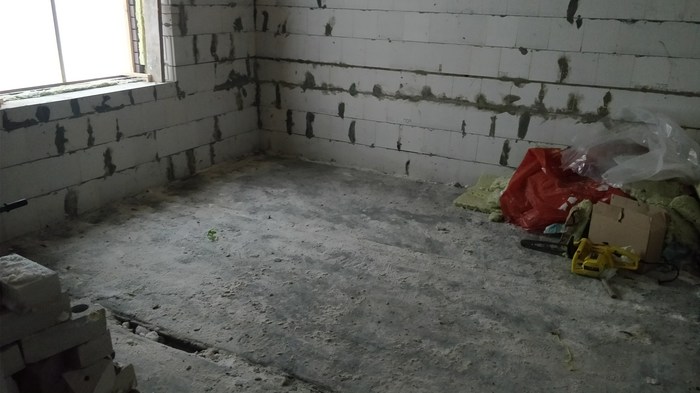

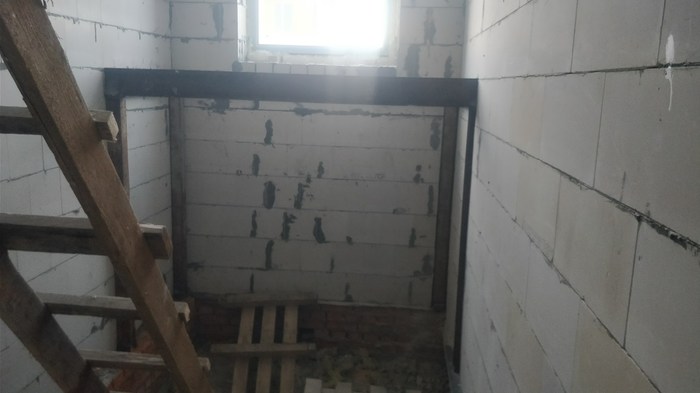

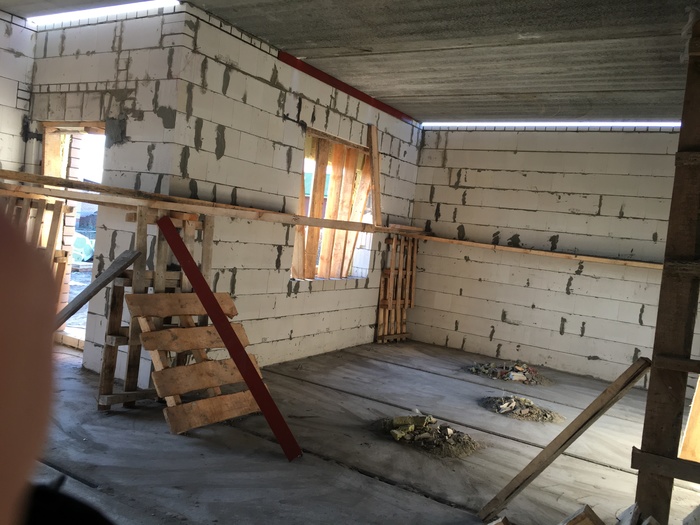

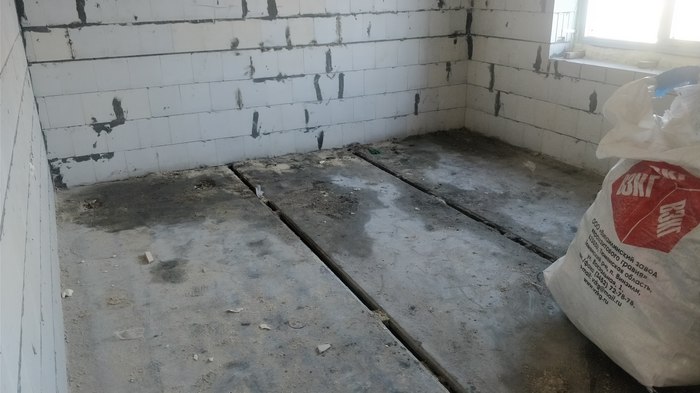

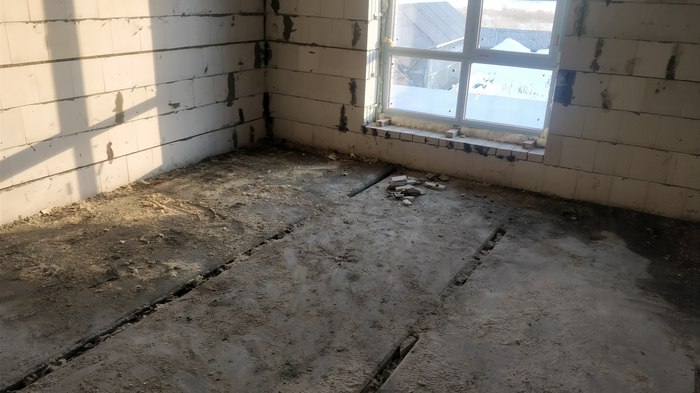

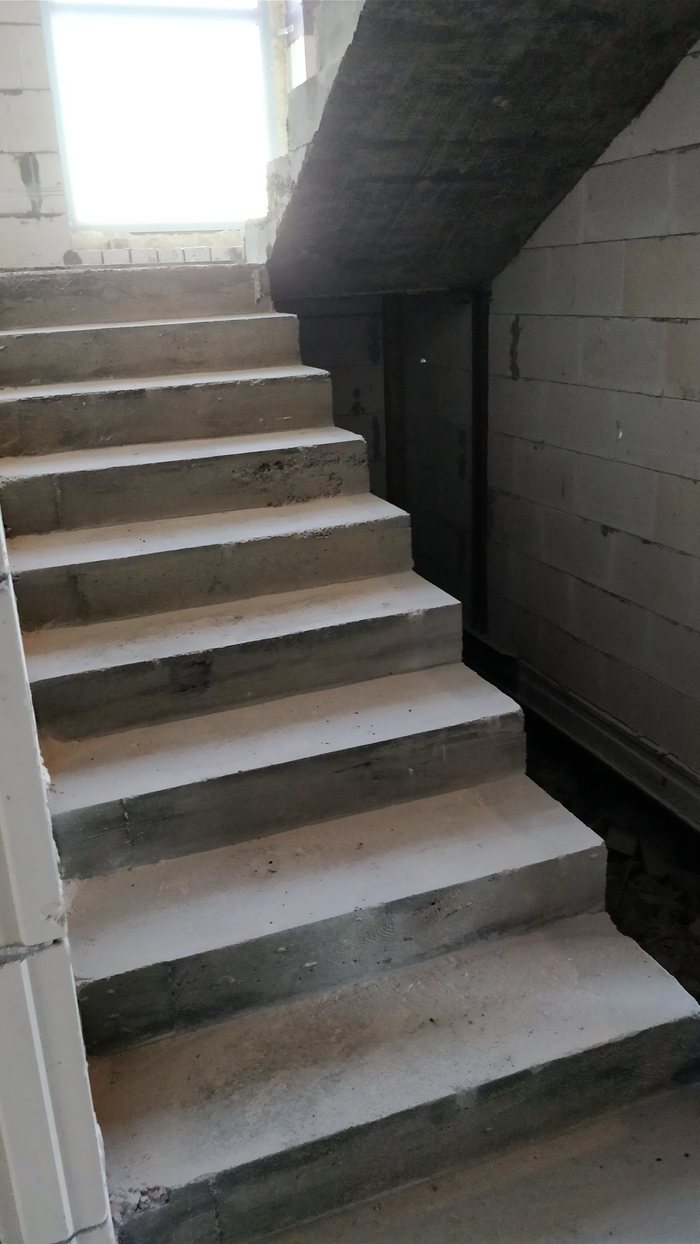

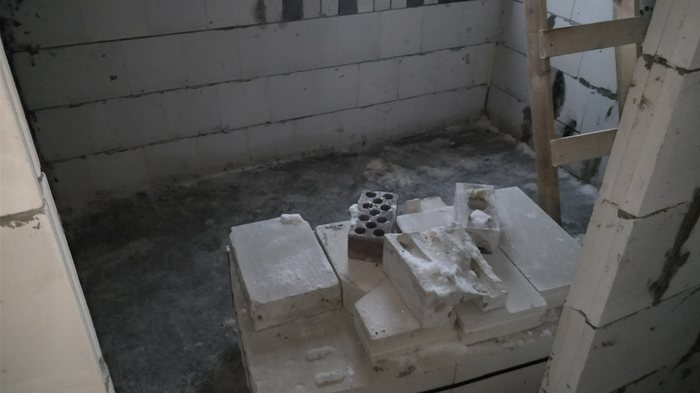

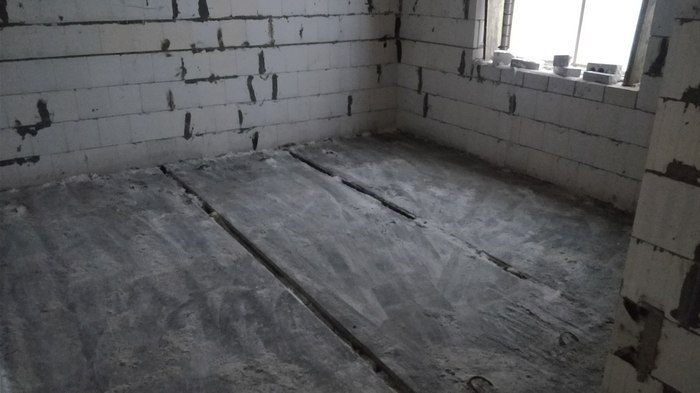

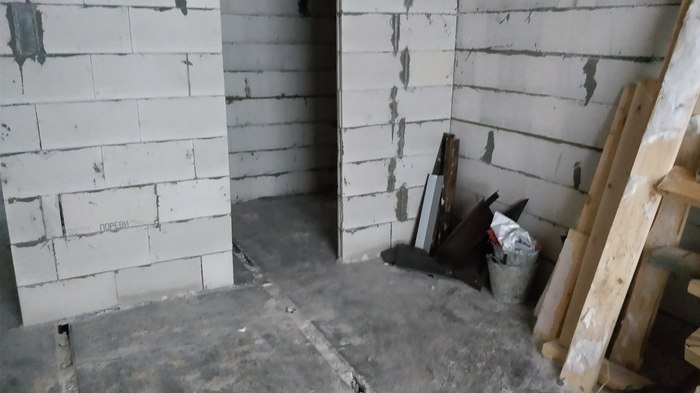

А вот вид изнутри:

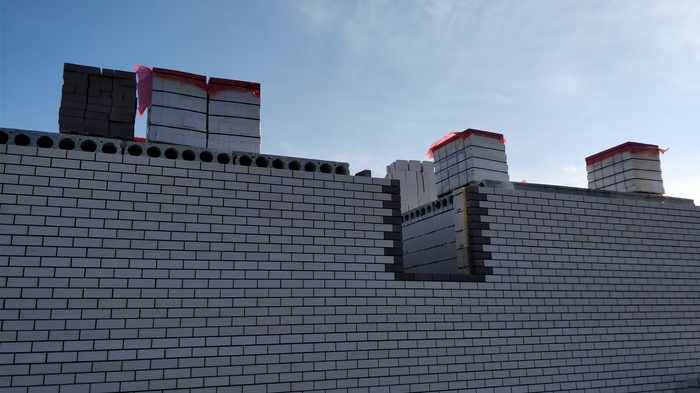

Продолжаем поднимать стены.

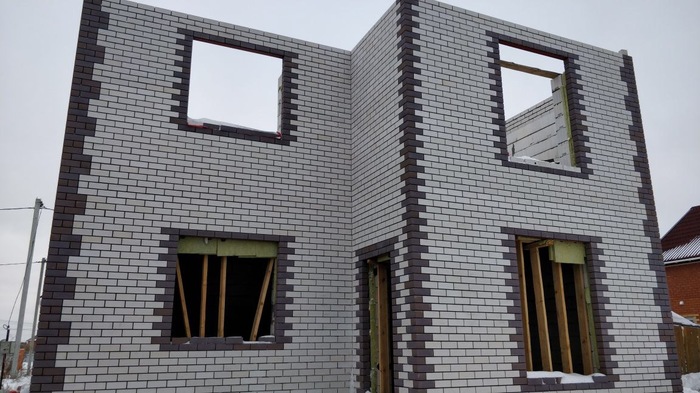

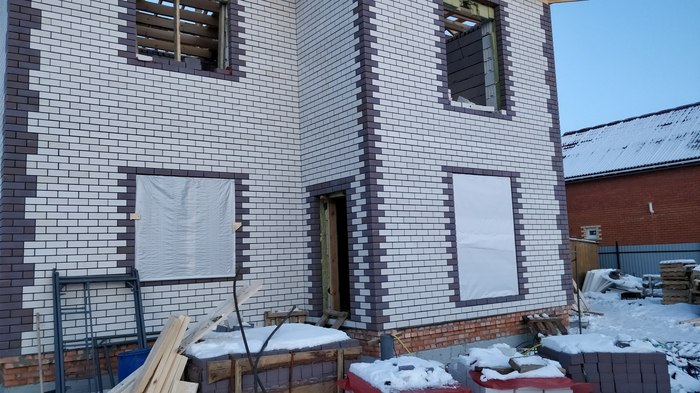

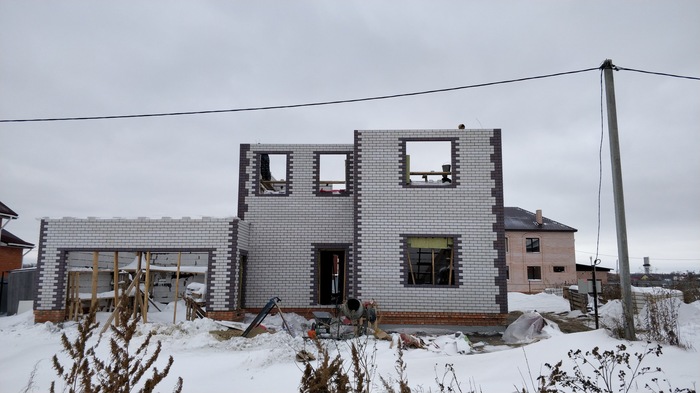

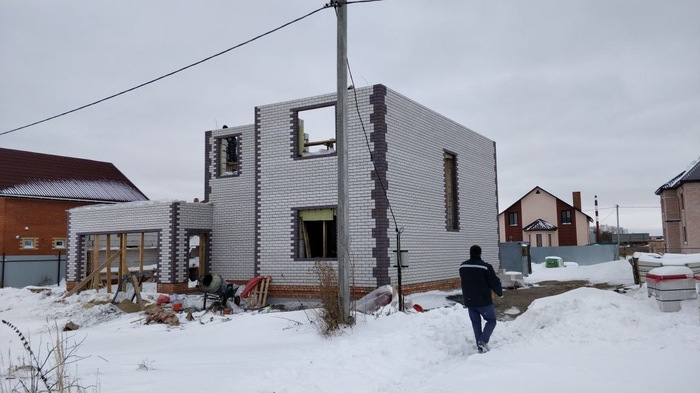

И к началу ноября (моему 30 летию), поднимаем коробку:

Один интересный момент, поднимал гараж в уровень 1 этажа, ну никто ни разу (друзья, родственники, строители) не обратили внимание на то, что высота потолка в гараже окажется более 4м!!!

Высота потолков в доме 3,05 (от верха плиты до низа перекрытия), цоколь 70 см +22см плита...

Я обратил внимание на высоту потолков в гараже тогда, когда начали делать крышу :) Ну ладно, может в будущем поставлю подъемник!

Итог по финансам:

1. Блоки и кирпичи - 517 тыс.

2. Плиты перекрытия - 98 тыс.

3. Пигмент - 23 тыс.

4. Работа - 500 тыс.

5. Кран на всю коробку - примерно 40 тыс.

6. Песок, цемент, клей для блоков, арматура для балок, сетка кладочная - 78 тыс.

7. Уголок 100х100 для окон, Дверей и перекрытия - 25 тыс.

8. Всякая мелочевка - примерно 30 тыс.

9. Каменная вата - 46,6 тыс.

10. Различные доставки - 15 тыс.

Итого: 1372,6 тыс. руб.

Общая стоимость на данном этапе: 1902,6 тыс. руб.

На дворе начало ноября, морозы до -10, а у нас впереди крыша!

Продолжение следует...

Пишу 3 часть, и возникают некоторые неприятные моменты, связанные в предыдущей.

Я рассказываю свою историю стройки, я не хвастаюсь (стоимостью или еще чем), я описываю реальную ситуацию с реальными ценами. У меня нет миллионов или бесконечного финансирования, это основная проблема в большинстве строек. Были бы деньги, многих ошибок удалось бы избежать. Я сам прекрасно знаю и вижу свои ошибки в доме. НО вы бывали на стройке даже многоэтажных жилых домов? Там их в разы больше. И жить в них страшно становится. Я строился с 1 сентября 2017 г. Изначально я планировал только накрытый фундамент, но по воле случая пришлось ставить коробку в зиму. А коробу начал строить 28 сентября... После прохода 5 ряда облицовки, выпало 10 см снега.

1. Начались морозы, а это морозная кладка и проблемы с бетонными работами! И чем дальше, тем хуже.

2. Гости из ближнего зарубежья разъезжаются в октябре. В такой период времени даже бригаду найти сложно.

3. Это моя первая полноценная стройка. Я инженер ТГВ. Т.е. смежник, но не ПГСник или еще кто. Мои знания относительно конструктива, получены самостоятельно, расчеты стен, фундаментов и кровли я также вел САМ, проконсультировавшись с конструкторами. Прошу не надо мне предъявлять претензии о том, что я где то, что то забыл посчитать ) или сделал это не так (я не против замечаний, я против наездов, что я дурак и надо делать по другому) Я дилетант в этом деле. Попробуйте разобраться и сделать систему отопления и вентиляцию в здании будучи конструктором, и тогда мы с вами поспорим про нее.

4. Некоторые "ошибки" вовсе не являются ошибками (точнее они не критичны), просто другого варианта в тот момент не было. Были определенные обстоятельства, в следствии чего, пришлось принять данное решение.

5. Параллельно стройке, я также работал, халтурил (так как на стройку надо много денег), у меня семья и двое детей. Поэтому, какие то моменты были замечены поздно (как с той же, гидроизоляцией цоколя), стройка осенью, темнеет в 16-17 часов. А после работы я приезжал в 18-19...

6. Решения были приняты также по определенным причинам, я строил дом себе, и старался сделать как того требуют мои убеждения. Советовать легко, но когда дело касается СВОЕГО дома, вопрос меняется.

Прошу учитывайте все это. (ПС: Я не ною, я просто пытаюсь исключить однотипные комментарии специалистов с форумов).

Продолжим:

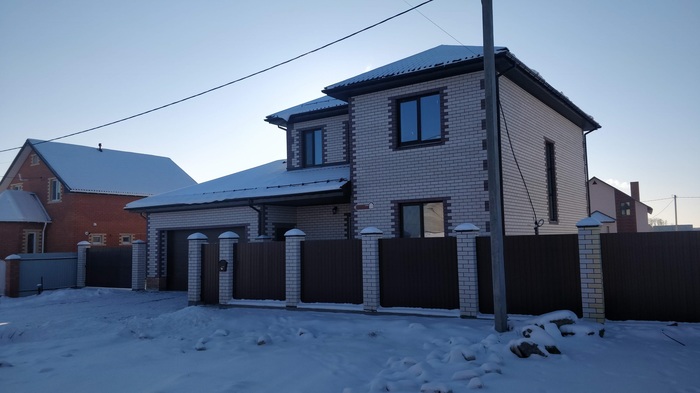

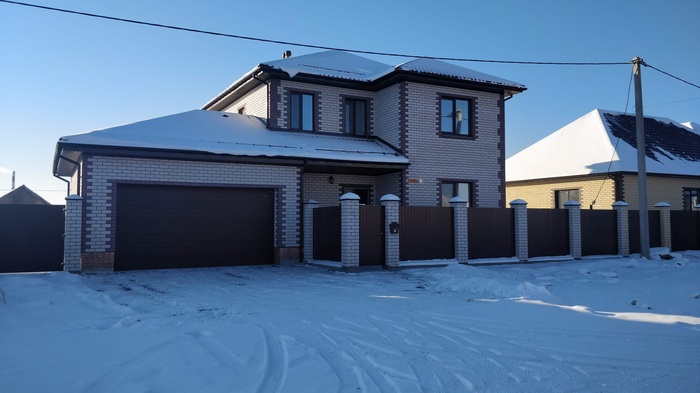

Некоторые писали про архитектуру, приоткрою завесу тайн и покажу, какой все таки дом получился, ну и чтобы было понимание к чему все шло. Фото сделаны 2 недели назад.

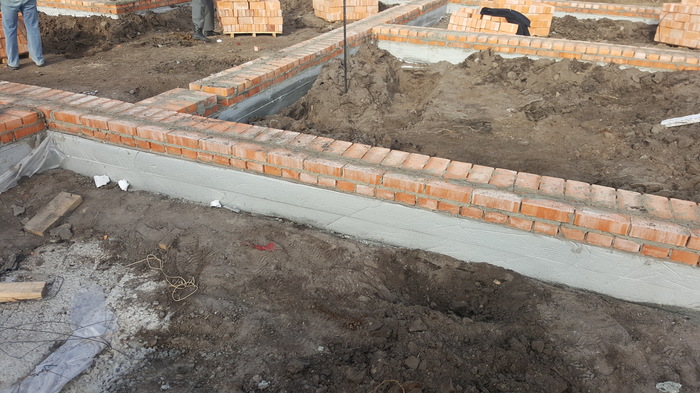

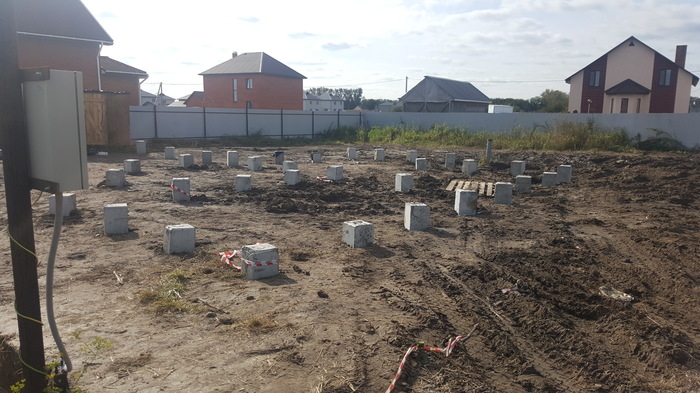

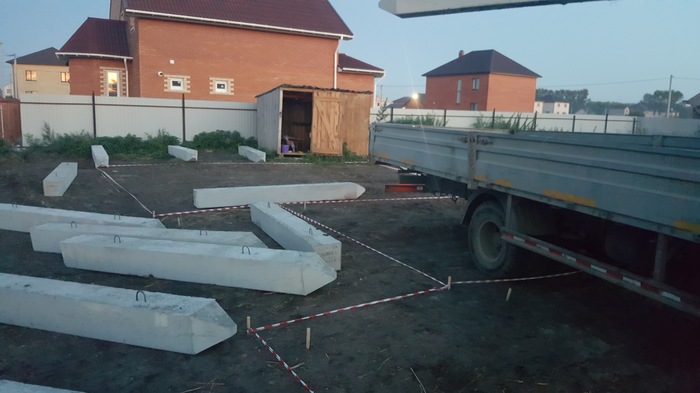

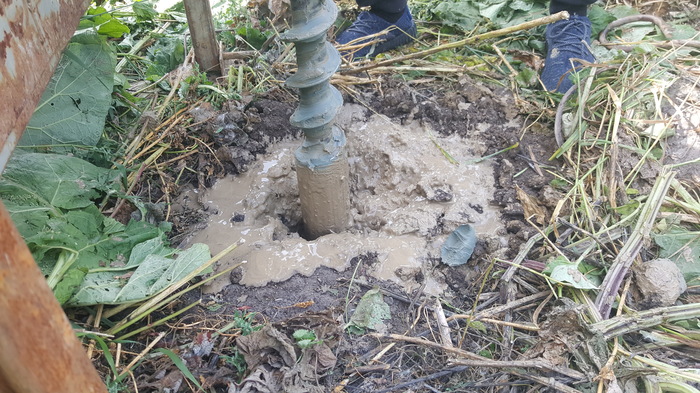

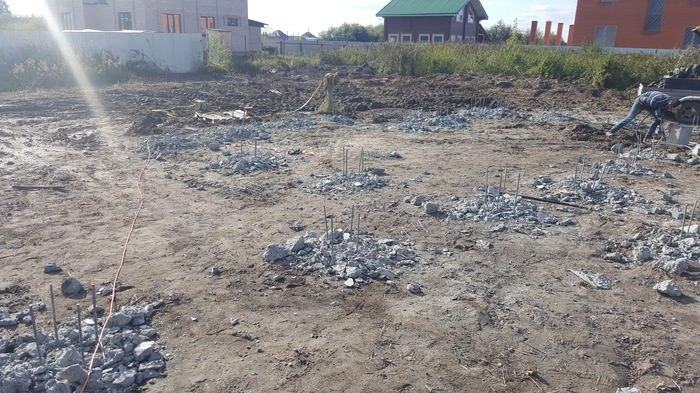

К моменту окончания фундамента, деньги кончились и даже немного влез в кредит. Дом решено было строить, ориентировавшись на стоимость квартиры. Примерно 3,5 млн. (это остатки чистыми при выплате ипотеки после продажи).

Находился в хороших отношениях с руководством и мне решили выделить кредит под минимальный % на 1 год. (планировал построить черновой дом и сделать хотя бы 1 комнату, продать квартиру и переехать.

И вот появилось финансирование и я решил продолжить строить, чтобы хоть что то можно было сделать зимой весной, так как материалы к сезону обычно дорожают, ну и кредит уже мог не получить на тот момент, а также весной будет ооочень проблемно завозить по грунтовке материалы.

Ну и как всегда первый блин комом.

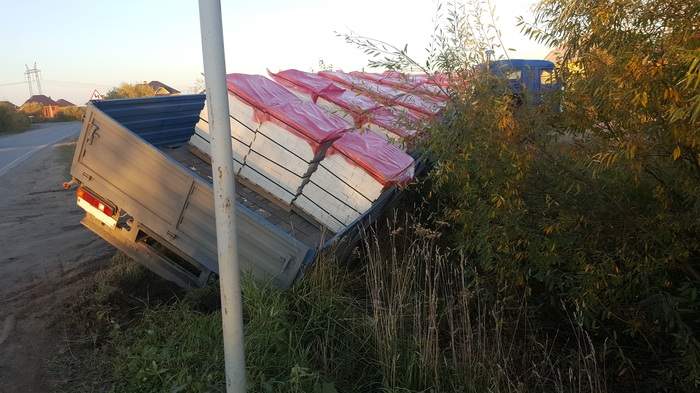

Водитель не рассчитал радиус поворота.

Краном выгрузили 9 поддонов, подняли за жопу прицеп, и вытянули на дорогу. Разгружали в полной темноте в 9 вечера.

Ну а дальше, ругаемся с бригадой и они сваливают в закат...

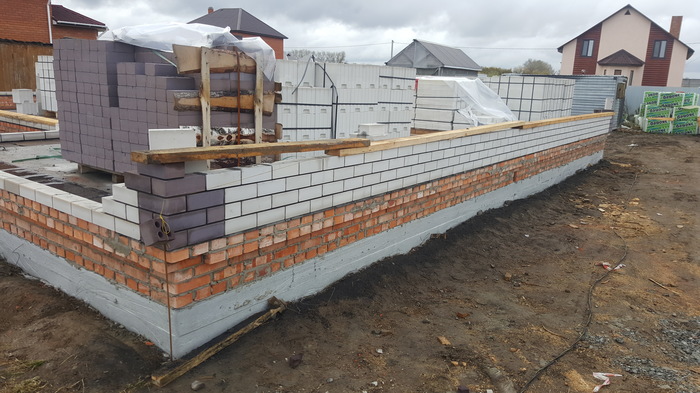

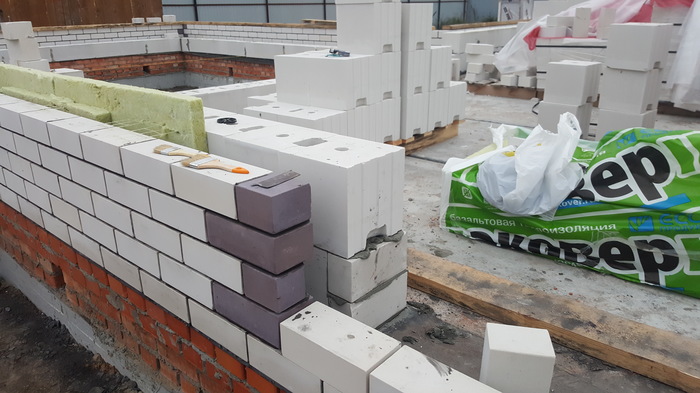

Быстро ищу другую и начинаем кладку первого ряда.

Заметил одно, на стройке нет профессионалов, они только на форумах.

Любое действие, любое решение, приходилось выдумывать и решать самому, так как самое минимальное отклонение от простейшего решения, "профессионалы" вставали и не знали что делать, либо решение было идиотским и простым "для них". Причем даже у спецов за полноценные деньги.

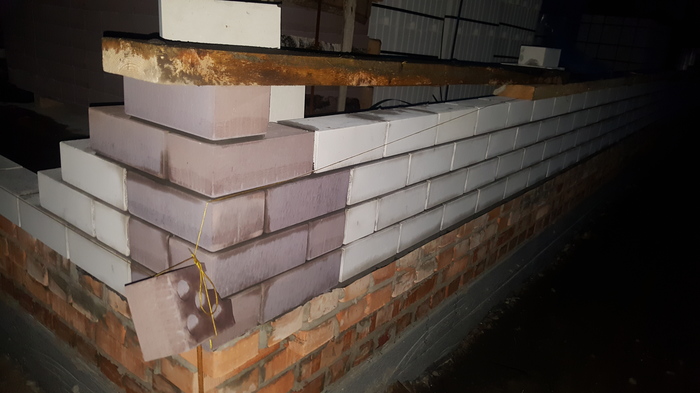

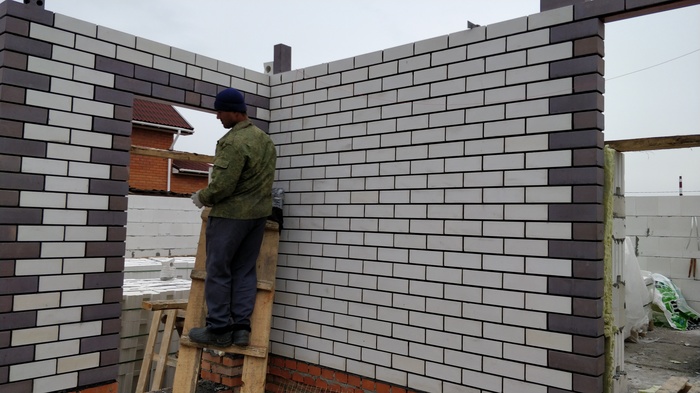

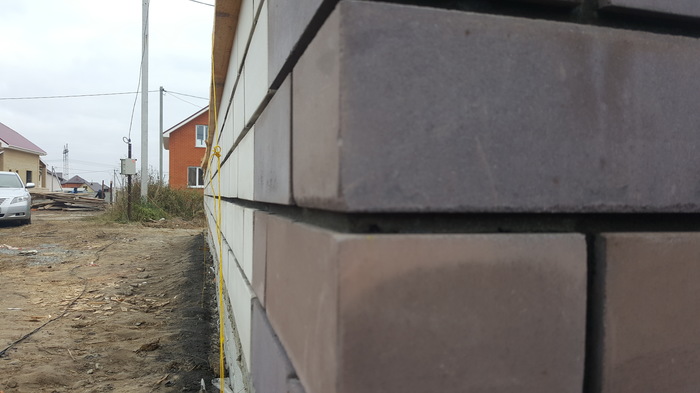

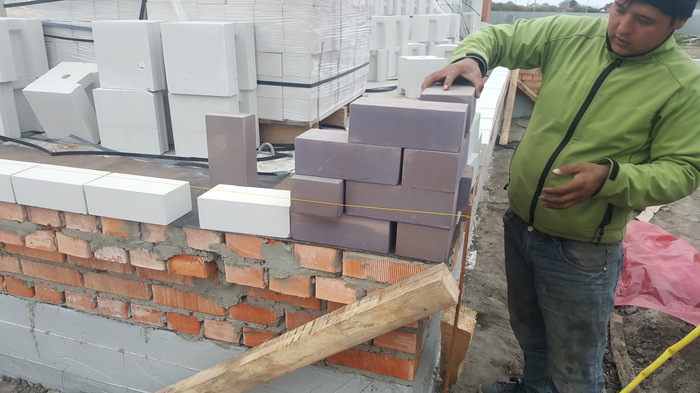

К приему одно из первых, каменщики любят поднимать кладку сразу с облицовкой, так как не надо ставить леса, а так как пирог стены был с каменной ватой, встал вопрос крепления ваты в стену. Ведь сначала ведут облицовку, затем забутовку. Решение выдумал сам, ни одна бригада ничего предложить не смогла. А делать несущие стены и потом облицовывать выходит гораздо дороже и дольше.

Продолжение следует...
