Пишет mumbacho

Приветствую заглянувших!

Очередная моя поделка. Нож на тему Легавых.

Данную работу делал в течении трех лет не спеша и только когда лежала душа:)

Формы и нагрузка на ноже мой взгляд три года назад, так что все как есть.

Кованая Х12МФ твердость 59-60ед.

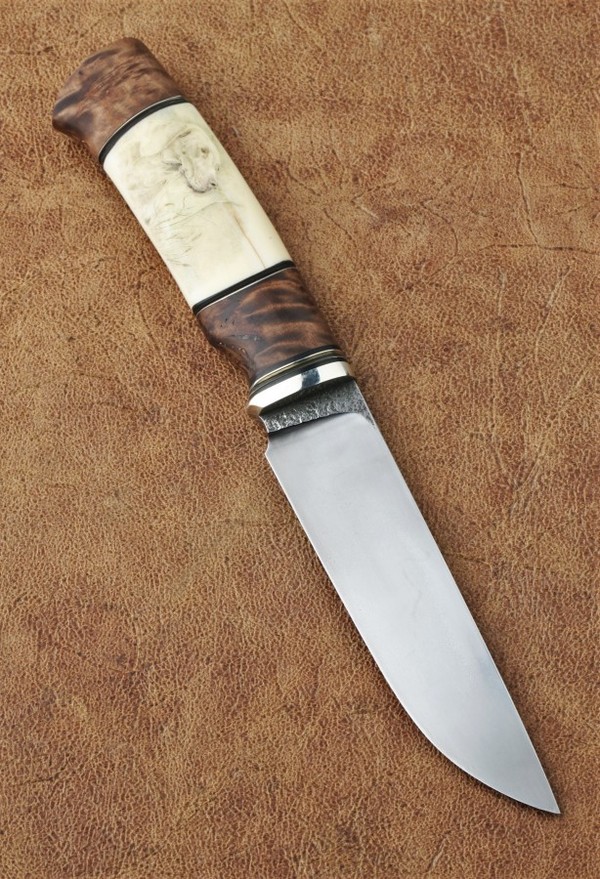

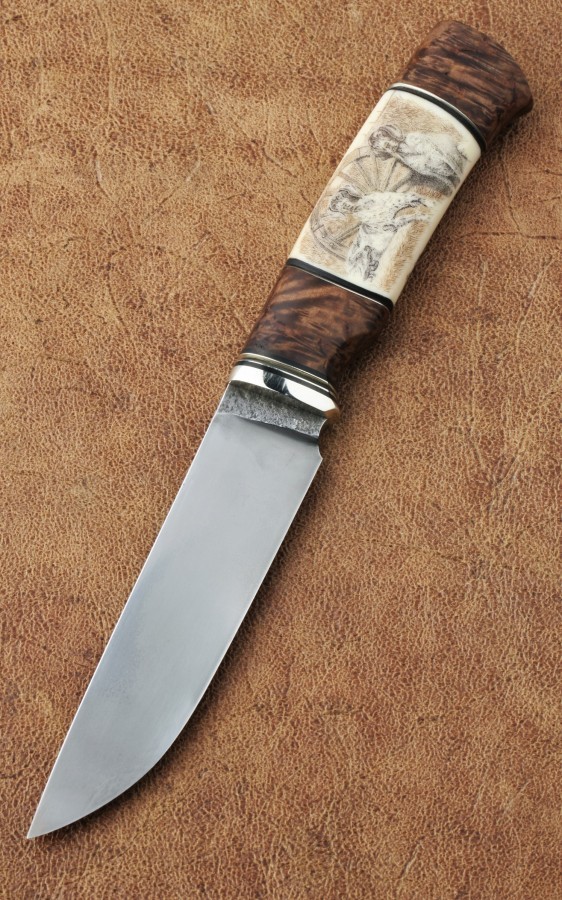

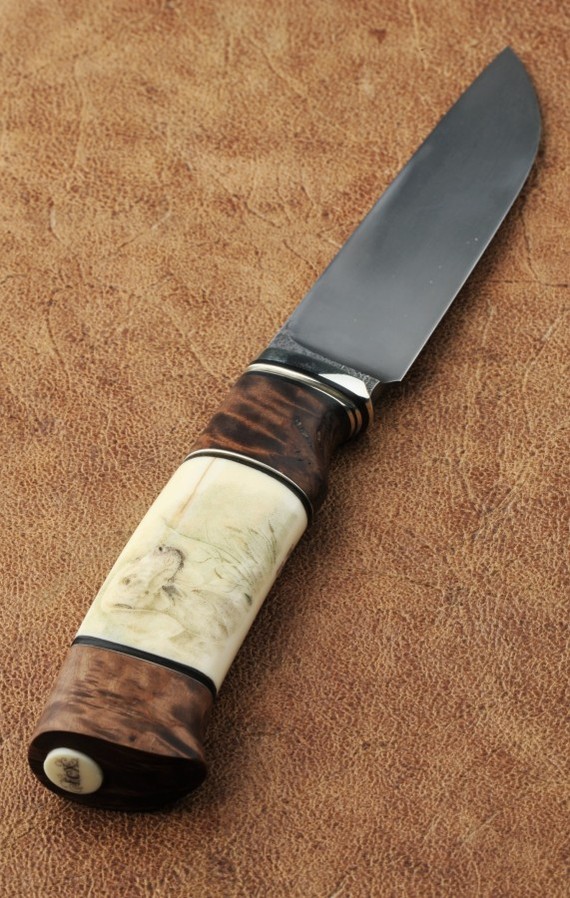

Клинок

140*32*5мм По обуху к кончику идет клином. Спуски от обуха сведение в 0,1-0,2мм. Травление в ХЖ.

Рукоять.

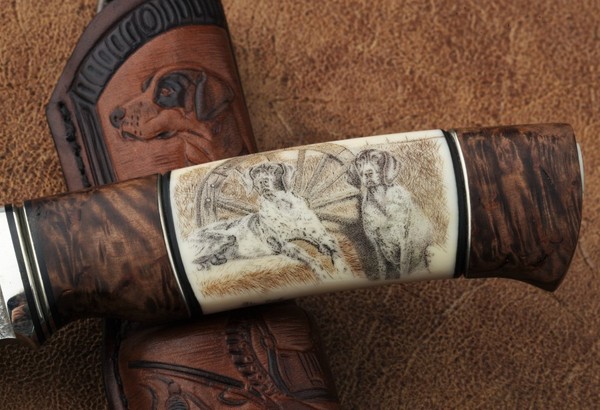

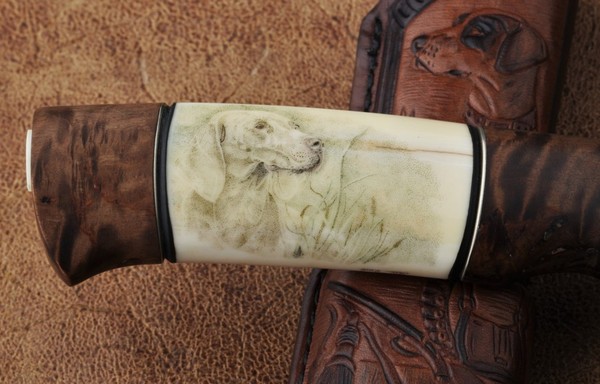

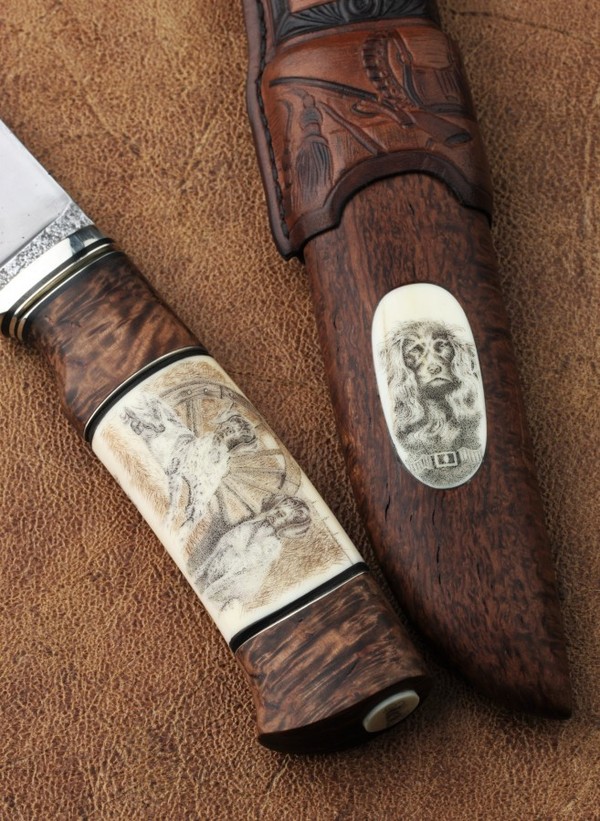

125мм. Мельхиор, фибра, дерево стаб.Карельская береза, клык Моржа. Монтаж сквозной на потаенный стяж. Скримшоу на тему легавых.

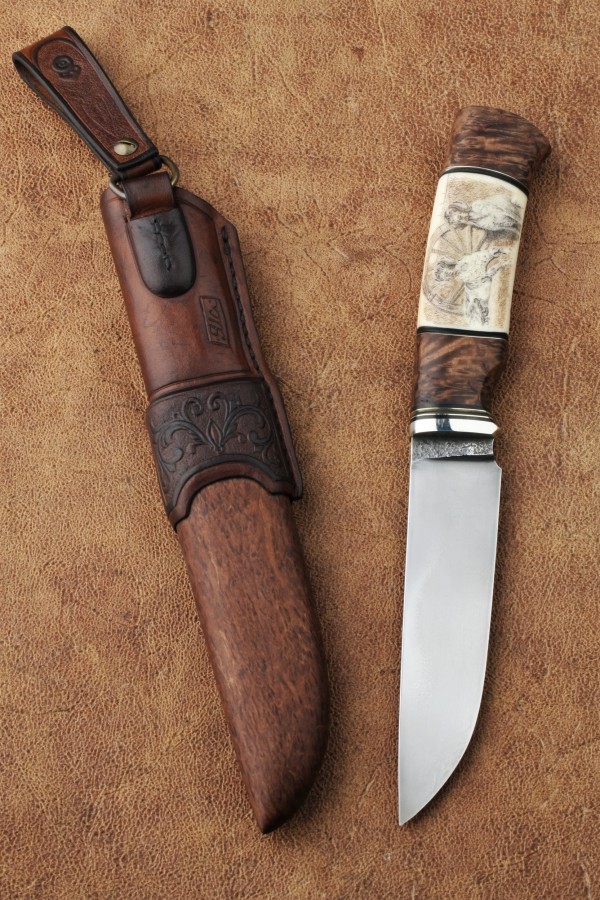

Ножны.

Кожа РД, стаб. Карельская береза, клык моржа. Тиснение, скримшоу, покраска, пропитка.

Для стрельбы из винтовки ВСС и автомата АС используются специальные патроны калибра 9х39 мм. Основные их особенности и отличия заключаются в конструкции пуль.

Эти патроны имеют дозвуковую начальную скорость полёта пули, что является ещё одним фактором бесшумности при стрельбе. Относительно небольшая скорость тяжёлой пули отчасти компенсируется её высокой энергией и поперечной нагрузкой, что обеспечивает устойчивость на траектории и достаточное пробивное действие.

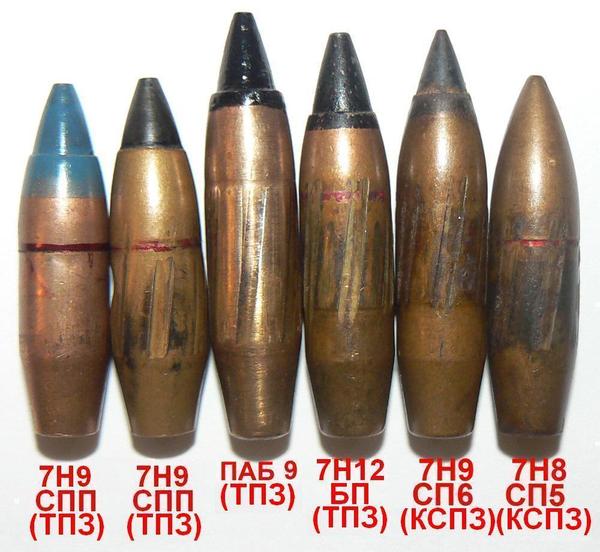

9х39 снайперский патрон СП5 (индекс 7Н8).

Пуля патрона СП-5 состоит из стального и свинцового сердечников, помещённых в биметаллическую оболочку. Стальной сердечник, для повышения пробивного действия пули, размещён в её носовой части. Свинцовый сердечник не только придаёт пуле необходимую массу, но и обеспечивает её врезание в нарезы канала ствола. Форма пули длиной 36 мм обеспечивает ей хорошие баллистические свойства при полёте с дозвуковой скоростью.

Отличительной окраски пули патронов СП5 не имеют. Боеприпасы упаковываются в картонные пачки с надписью "Снайперские".

9х39 патрон с бронебойной пулей СП6 (индекс 7Н9).

Пуля патрона СП6 имеет другую конструкцию и состоит из стального сердечника, свинцовой рубашки и биметаллической оболочки. Стальной закалённый сердечник этой пули - значительно большей длины, чем у пули патрона СП5: он заполняет всю полость биметаллической оболочки. Носовая часть сердечника выступает из оболочки.

Благодаря своей конструкции пуля патрона СП6 обладает более высоким пробивным действием, чем пуля патрона СП5.

Вершинка пули патрона СП6 окрашивается в чёрный цвет. Упаковочные картонные коробки для этих патронов имеют отличительную полосу чёрного цвета.

Гильзы патронов СП5 и СП6 изготовляются по технологии гильз 7,62х39-мм патронов обр. 1943 г., за исключением операции обжатия дульца (9 мм вместо 7,62 мм). Первые партии гильз изготовлялись из биметалла, в дальнейшем их стали делать стальными с покрытием зелёным лаком.

Оба этих боеприпаса изготавливались на Климовском штамповочном заводе (КШЗ), ныне ставшем Климовским специализированным патронным заводом (КСПЗ), где производятся и по сей день. СП5 и СП6 не маркируются.

Баллистические характеристики патронов СП5 и СП6 близки друг к другу, поэтому оба могут использоваться в оружии с одним прицельным приспособлением. Кучность пуль патронов СП5 лучше кучности пуль патронов СП6.

Устройство пуль, их пробивное действие и баллистика определяют и назначение патронов: для снайперской стрельбы по открыто расположенной незащищённой живой силе следует применять патроны СП5, для поражения целей в средствах индивидуальной защиты, расположенных в автомобилях или за лёгкими укрытиями - патроны СП6.

Пули патронов СП5 и СП6 обладают очень низкими рикошетирующими свойствами. Останавливающее действие - высокое. Траектория полёта пули крутовата, но сам полёт проходит стабильно.

9х39 патрон автоматный бронебойный ПАБ 9 (индекса не имеет).

Данный патрон был разработан в середине 90-х гг. и предназначался для стрельбы из малогабаритного автомата 9А-91 и винтовки ВСК-94. По баллистике он несколько отличается от СП5 и СП6 и имеет худшие показатели кучности и худшее качество изготовления.

В принципе, этим боеприпасом можно стрелять из ВСС и АС, но в настоящее время его использование запрещено (хотя запасы всё ещё можно найти на некоторых армейских складах). Изготавливался на Тульском патронном заводе (ТПЗ), но на данный момент уже давно не производится.

Пуля патрона ПАБ 9 отличается от СП6. Она не имеет заднего центрирующего пояска, задний конус пули длиннее, диаметр сердечника несколько больше.

9х39 патрон с пулей повышенной пробиваемости СПП (индекс 7Н9).

Своеобразный вариант СП6, изготовленный на Тульском заводе.

Характерное отличие от всех остальных БП - окраска вершины пули в светло-синий цвет.

9х39 патрон с бронебойной пулей БП (индекс 7Н12).

В июне 2003 года на ТПЗ были проведены испытания нового 9х39 патрона с бронебойной пулей. Прототипом данного боеприпаса послужил патрон СП6. Новый патрон 7Н12 позволил повысить бронепробиваемость пули на 10% и улучшить кучность стрельбы на 25% (даже по сравнению с СП5). В процессе трёхдневных стрельб (по 2000 выстрелов в день) не было получено ни одной задержки.

Государственная комиссия, рассмотрев полученные результаты, единогласно рекомендовала патрон 7Н12 для принятия на снабжение ВС РФ.

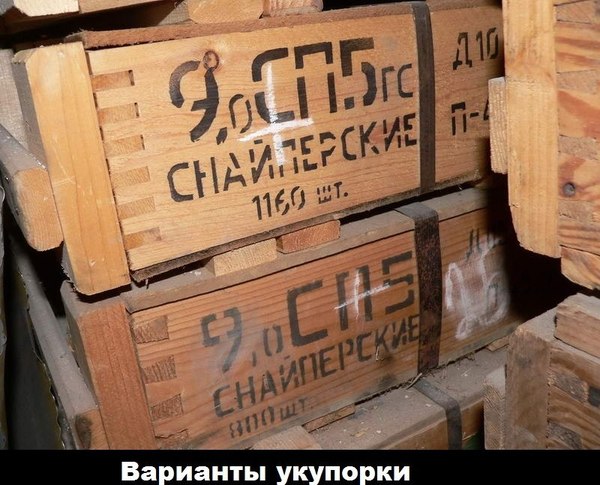

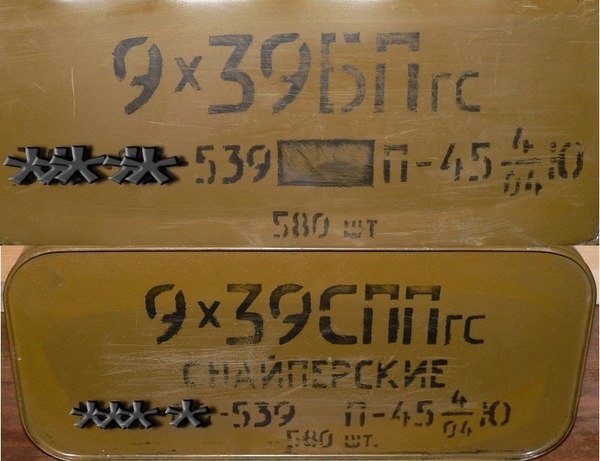

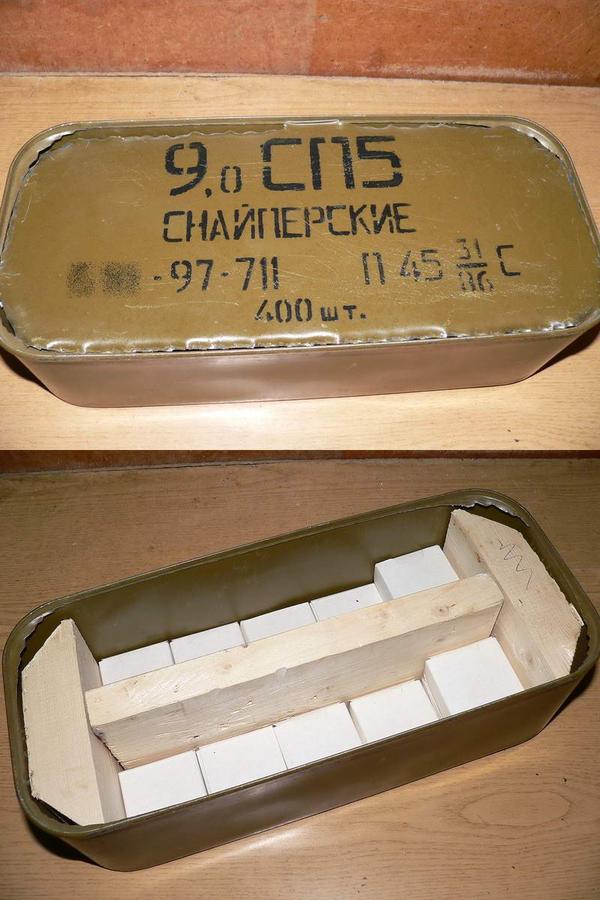

Варианты укупорки могут быть различны: картонные пачки по 10 (20) патронов укладываются в цинки по 400 (с деревянными вставками; по 580 - без вставок) патронов; в ящике на 800 (1160) патронов по два цинка.

9х39 СП6УЧ.

Для обучениям действиям с оружием используется учебный патрон СП6УЧ, выполненный с использованием основных деталей патрона СП5. Для предотвращения выпадения пули в ходе тренировок по заряжанию оружия произведено дополнительное обжатие дульца гильзы.

Пуля патрона СП6УЧ отличительной маркировки не имеет, но на её гильзе выполнены продольные канавки. На упаковочной картонной коробке для патронов имеется надпись "Учебный".

9х39 СП5УЗ.

Для проверки прочности узла запирания оружия в заводских условиях используется патрон СП5УЗ. Применение таких патронов в войсках строго запрещено. Головная часть пули у этих патронов окрашена в чёрный цвет до места обжима дульца гильзы, а упаковочная картонная коробка имеет надпись "Усиленный заряд".

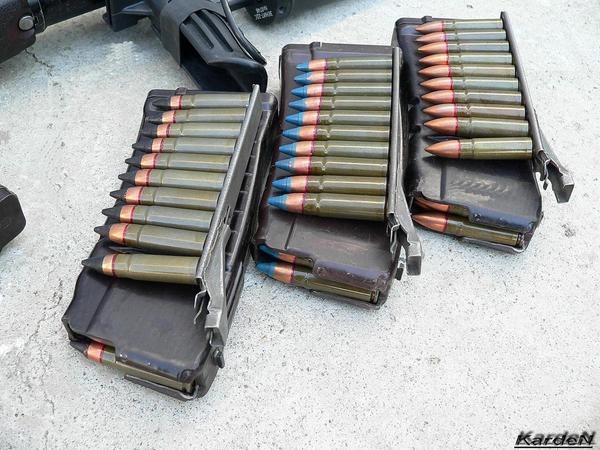

Для ускорения снаряжения магазина в комплекте автомата имеются обоймы ёмкостью в 10 патронов. В отличие от автомата Калашникова, переходник для присоединения обоймы к магазину выполнен в сборе с обоймой.

Источник

Пишет Евгений Беляков

Признаюсь честно, от этой темы я уклонялся, как мог, не один год: уж больно она богатая на срачи. Но поток "разоблачителей" не ослабевает, и надо с этим что-то делать. Что ж, наверное, настало окунуться в такую вкусную тему, как история отечественных промежуточных патронов.

Форма подачи традиционная: некое расхожее утверждение (истинное или ложное) и комментарий к нему.

Уважаемым читателям: прежде чем писать гневную критику, ознакомьтесь, пожалуйста, с приложенными к статье документами, в них найдёте подтверждение всем озвученным тезисам. Там же приложена статья Владислава Николаевича Дворянинова, которую также рекомендую к прочтению.

1. Патрон 7,62х39 конструкции Н.М. Елизарова и Б.В. Сёмина — это лишь немного видоизменённый немецкий 7,92х33 Kurz.

Это даже не миф, это прямая и намеренная ложь. Несомненно, появление у немцев оружия под промежуточный патрон не осталось незамеченным: оно и послужило толчком к началу работ над отечественным комплексом оружие-патрон. Но немецкий и советский патроны не имеют ничего общего ни по геометрии, ни по баллистике, и даже дульная энергия у них ощутимо различается. Немецкий патрон более короткий и толстый, его пуля более тяжёлая и медленная.

2. Патроны 7,62х41 и 7,62х39 являются взаимозаменяемыми.

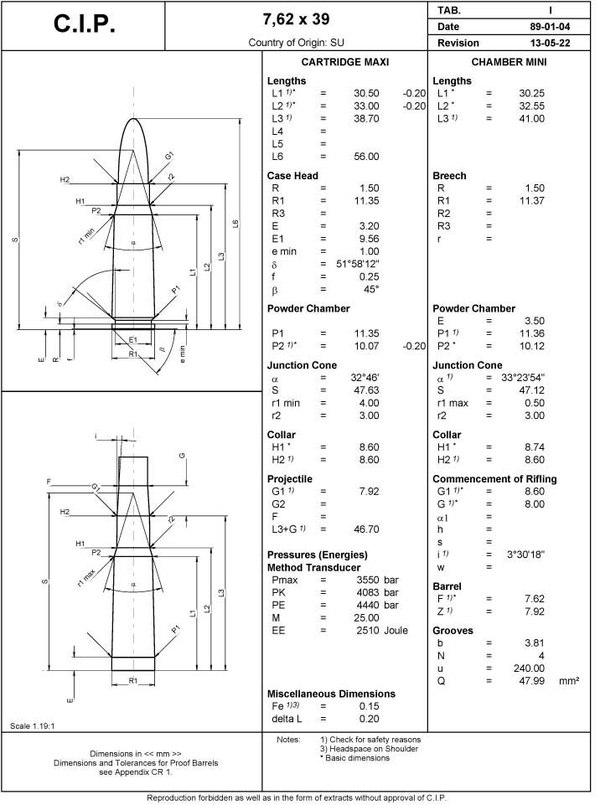

Это правда! Действительно, промежуточные патроны выпуска 1944-48гг. имели гильзу длиной 41мм, а с 1948г. её длина сократилась до 38,7мм. Однако форма патронника при этом не изменилась, таковой она и прописана в стандарте. Убедиться в этом легко по таблице C.I.P: размер L3 у патронника явно предполагает более длинную гильзу. Патрон 7,62х41 (см. чертёж) размерам патронника как раз чётко соответствует. Так что для стрельбы из АС-44 вполне сгодятся современные патроны, а патронами от него можно невозбранно стрелять из АКМ.

3. Принятие патрона 5,45х39 — это форменная диверсия! Он слабый, у него меньше пробивное и останавливающее действие, а приняли его на вооружение дилетанты и сектанты (цитирую одного известного оружейного фрика).

Всё мимо. Но давайте разберём поподробнее.

Преимущества малоимпульсных патронов очевидны: меньшая отдача (что благотворно сказывается на кучности), более пологая траектория с малым превышением (при стрельбе по разноудалённым целям не требуется вводить поправки прицела), меньшее полётное время (меньше упреждение при стрельбе по движущейся цели), в полтора раза меньший вес (что весьма критично при долгих переходах).

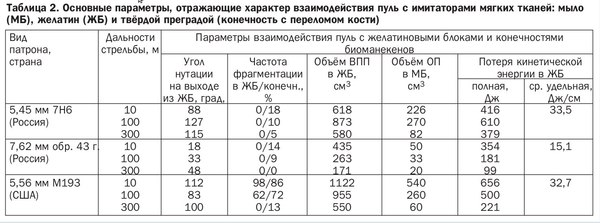

Миф о малом пробивном действии содержит зерно здравого смысла: энергия пули калибра 7,62 в полтора раза больше. Но не забудем и про другие значимые параметры, в частности — площадь фронтальной проекции: у пули калибра 5,45 она меньше вдвое. Патрон раннего выпуска 7Н6, впрочем, действительно немного уступал по пробивному действию патрону обр. 1943г. при применении по некоторым типам преград (см. приложенные "Таблицы стрельбы"), но уже в 1989г. появился 7Н6М, который примерно настолько же его превосходил. В настоящее время в ВС РФ основным боеприпасом является 7Н10, и его пробивное действие значительно выше (см. таблицу). Для тех, кто всё ещё сомневается, прилагаю видео с испытанием пробивного действия различных патронов. Вкратце: 5,45х39 превзошёл не только 7,62х39, но и натовский винтовочный патрон.

По поводу останавливающего действия… Вот тут самые большие разночтения, связанные, главным образом, с неверной трактовкой термина. Напоминаю, что терминология у нас принята не от балды, а определена ГОСТ 28653-90. В нём останавливающее действие характеризуется временем от попадания до потери противником боеспособности (см. п.326). Очевидно, что пуля калибра 5,45, наносящая более тяжёлые раны (см. фото и п.5) выводит противника из строя быстрее, следовательно, останавливающее действие у неё лучше. (Если вы начнёте утверждать, что под останавливающим действием лично вы понимаете что-то другое: ну, например, способность пули остановить бегущего на вас противника, отношение импульса к площади или, скажем, страшность звука выстрела, — я просто пожму плечами. У нас есть официальная терминология, и я буду продолжать ей руководствоваться.)

4. Пуля калибра 5,45 имеет смещённый центр тяжести и после потери вращения становится нестабильной.

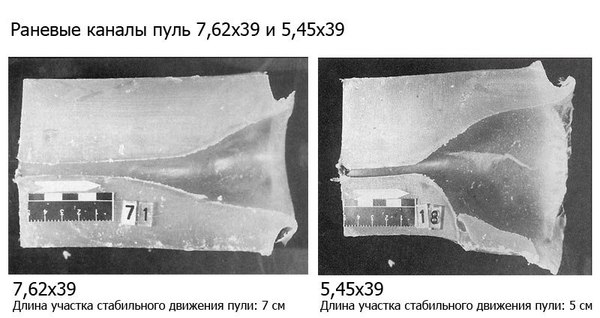

Правда! Но не вся. Строго говоря, практически любая пуля для нарезного оружия в силу своей формы имеет смещённый центр тяжести и после потери вращения становится нестабильной. Да, пуля калибра 7,62, не будучи гиростабилизированной, тоже будет кувыркаться! Но есть два нюанса. В мягких тканях организма потеря стабильности пулей 5,45 наступает быстрее (длина участка прямолинейного движения 5 см против 7) и боковое действие (см. ГОСТ, п. 329) у неё значительно лучше.

5. Пуля калибра 5,45 рикошетит от листьев!

Ну да, вместо броников можно листьями обвешаться и идти в атаку. Кроме шуток: если говорить не о рикошете, а об отклонении пули или потери ей стабильности, то на эту тему проводились изыскания как на этапе НИОКР, так и позднее. О ходе и результатах можно прочитать в приложенной статье В.Н. Дворянинова ("Солдат удачи" №4, 1997). Вкратце: стабильность при прохождении лёгких преград у пуль малого калибра (5,45 и 5,56 M193) примерно равноценна таковой у пуль калибра 7,62; наименьший разлёт за преградой у 5,45.

6. Пули калибра 5,45 сильнее отклоняются ветром и быстрее теряют энергию.

Это не так. Обратимся, опять же, к таблицам стрельбы от издательства МО СССР (приложены к статье). Пуля калибра 7,62 теряет энергию несколько быстрее. В принципе, это ожидаемо: у неё лобовое сопротивление выше.

Из тех же баллистических таблиц можно увидеть, что и отклонение при боковом ветре у пули калибра 7,62 больше. Также можно ознакомиться с таблицами на ресурсе ada.ru/guns/ballistic/cartridges.htm — там приведены другие дистанции и скорости ветра. Чуть менее оптимистичные цифры (причём для всех патронов) приведены в справочнике В.К. и А.В. Трофимовых "Пули мира и отечественные патроны", но и в нём пуля малого калибра имеет ощутимое преимущество. О том же упоминает и В.Н. Дворянинов ("Техника и Вооружение", №2, 1993). Объяснение простое: бесспорно, лёгкая пуля больше подвержена внешним воздействиям, но при этом у неё значительно меньше площадь боковой проекции и полётное время.

Табличные данные настолько расходятся с привычной установкой, что лёгкая пуля сильнее подвержена влиянию ветра, что по этому вопросу даже у администрации ВоО возникли разногласия. В конце мая мы постараемся разрешить их, поставив корректный эксперимент.

7. Бойцы спецназа на большинстве фотографий с автоматами под 7,62. Почему профессионалы применяют старый патрон, если новый лучше?

Всё верно, у них автоматы под 7,62х39, которые они используют в сочетании с прибором бесшумной стрельбы (ПБС). Для эффективной работы глушителя, насколько помните, требуются патроны с дозвуковой скоростью пули. Во-первых, лёгкая пуля малого калибра при равной скорости сразу же теряет свои преимущества и однозначно проигрывает более тяжёлой. Кроме того, если патроны 7,62х39УС особых сюрпризов не преподносят и уже более полувека используются с глушителем ПБС-1, при разработке ПБС-2 для оружия калибра 5,45 возникли сложности. Ствол автомата АК74 имеет большую длину в пересчёте на калибры, и давление пороховых газов патрона уменьшенной мощности ослабевает быстрее, чем пуля покидает ствол. На оружии с неизношенным стволом возникает эффект газового торможения пули (до скорости 70-120 м/с у АК74; у РПК она и вовсе застревала в стволе). Со стволом, имеющим износ, торможение не возникает, и пули легко преодолевают скорость звука (что делает глушитель неэффективным). По этой причине ПБС-2 так и остался неудачным опытным образцом. Малошумный комплекс малого калибра удалось создать только на базе автомата с коротким стволом; он носит имя АКС74УБ, оснащён ПБС-3/4 и использует патроны 5,45х39УС. Подробнее об этой истории можно прочитать в цикле статей Ю. Пономарёва (журнал "Калашников", №№8-10, 2010).
