3D-печать: детали для картриджа лазерного принтера.
Всем привет! сегодня расскажу об одной из первых моих работ, которая была достаточно сложная в моделировании. Гифка(не могу выкладывать видео) и краткий рассказ о моделировании ниже:

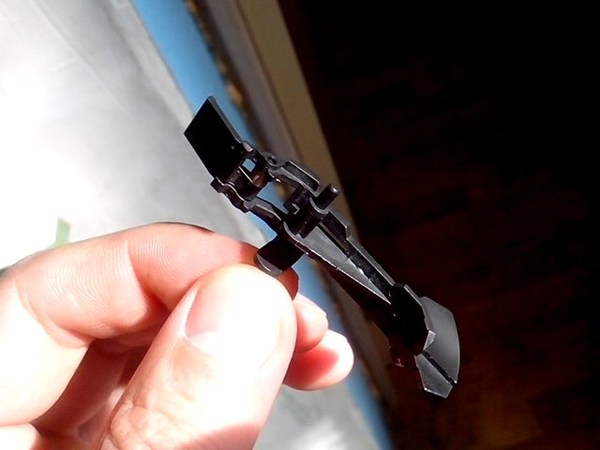

Это детали держателей магнитного вала в картридже. Небольшие пластиковые детали, которые изнашиваются довольно часто, а из-за них приходилось часто выкидывать в принципе вполне рабочие картриджи. Заказать такие детали невозможно, нет нигде в продаже.

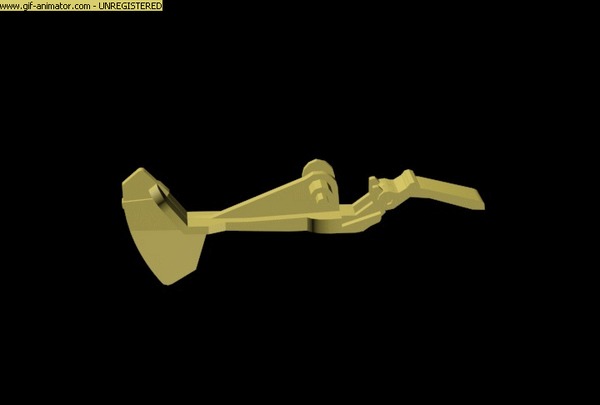

Для начала я сделал их сканирование на обычном планшетном сканере, разрешением примерно 1200 dpi. Затем отредактировал в редакторе яркость/контраст и приступил к моделированию. Делал все как обычно, в Компас 3D. Размеры их небольшие, около 4-5 см длиной, вес после печати - около 4 грамм пластика. Далее гифка,

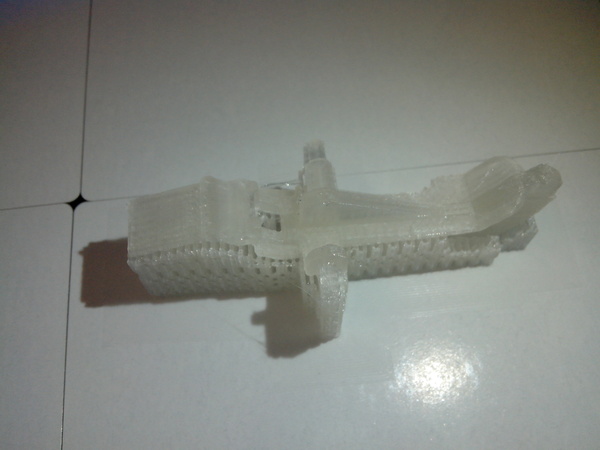

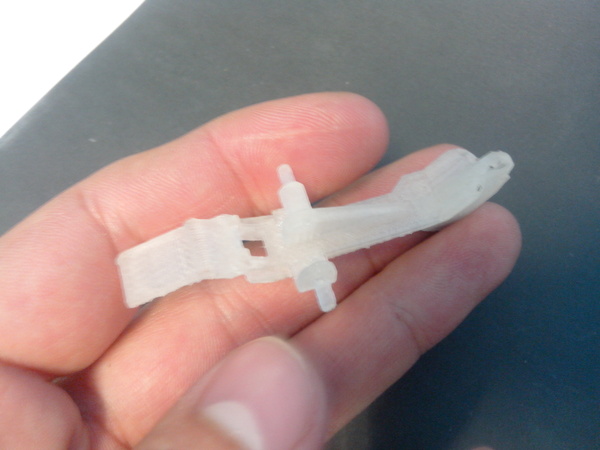

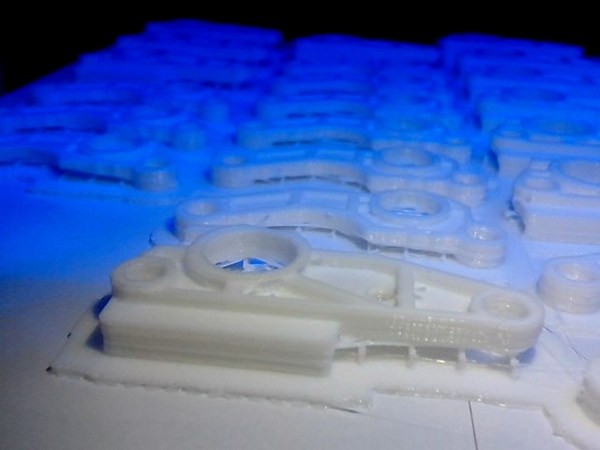

Вот фотки после печати:
В итоге: все работает нормально, уже около месяца ставим их в картриджи, напечатал уже около 60-70 пар таких деталек. Себестоимость комплекта деталек: 15-16 р.
Завтра еще сделаю фото и выложу в комментариях.
Всем спасибо за внимание.
